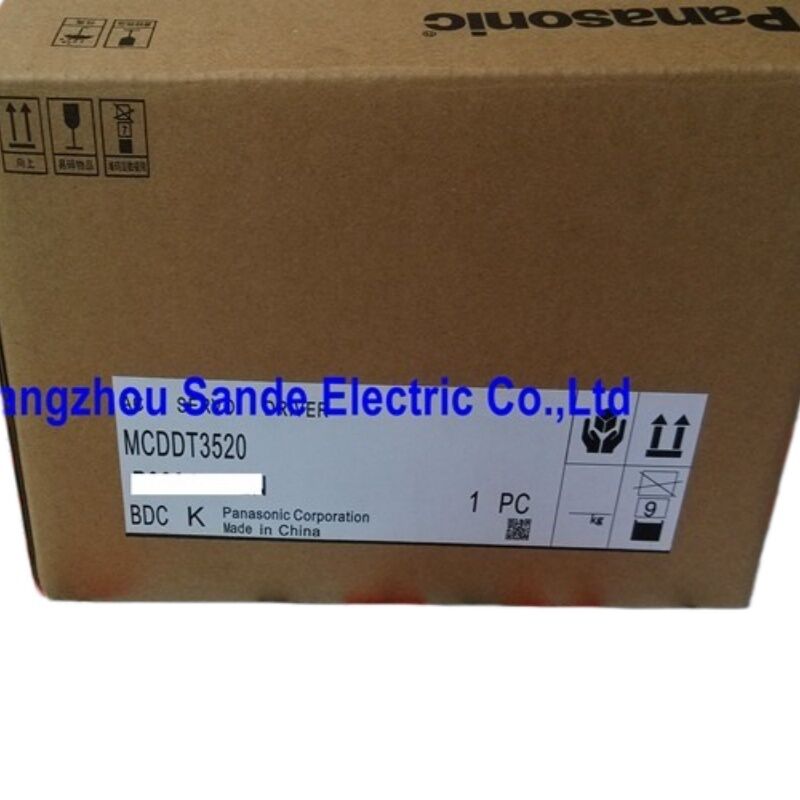

Panasonic MCDDT3520 — MINAS A4 Serisi 750W AC Servo Sürücü, C-Kasa, Tek/Üç Fazlı 200–240V

Hız İçin Üretildi, Hassasiyet İçin Ayarlandı

Bir servo sürücüden en fazlasını talep eden makineler, en hızlı çalışan, en ani duran ve bu döngüleri günde binlerce kez tekrarlayan makinelerdir. Panasonic, MINAS A4 serisini tam da bu ortamı göz önünde bulundurarak tasarladı — ve MCDDT3520 bu seride 750W konumunda yer alıyor ve kompakt C-kasa gövdesinde tam A4 mimarisini taşıyor.

A4'ü önceki nesillerinden ayıran şey, daha hızlı bir işlemci çekirdeğinin benimsenmesiydi. Platform, 1 kHz hızlanma tepki frekansı elde etti; bu rakam, sürücünün kontrol döngüsünün bozulmalara ve komut değişikliklerine ne kadar hızlı tepki verebildiğini yansıtıyor. Yüksek hızlı alma-yerleştirme makinelerinde, döner indeksleyicilerde veya çok eksenli elektronik kam sistemlerinde, bu tepki hızı, komut edilen hareket profilini sadakatle izleyen bir servo ile dinamik yük altında gecikme hataları biriktiren bir servo arasındaki farktır. MCDDT3520, 750W sınıfında aynı 1 kHz tepki bant genişliğini sunar.

Teknik Özellikler

Tek Sürücüde Dört Kontrol Modu

MCDDT3520 tek modlu bir servo sürücü değildir. Konum, hız, tork ve tam kapalı kontrol hepsi aynı donanıma entegre edilmiştir — çalışma modu parametre ile seçilir, bu da stoklanan tek bir yedek parça, bir tesisteki birden fazla uygulama türünü kapsayabileceği anlamına gelir.

Konum kontrolü makine eksenleri için en yaygın kullanılan moddur: ana denetleyici bir darbe treni çıkarır, sürücü kodlayıcı geri beslemesini kullanarak konum döngüsünü kapatır ve motor, elektronik dişli fonksiyonu komut oranını uygulamanın çözünürlük gereksinimine göre ölçekleyerek komut edilen profili yürütür. Üç darbe giriş formatı kabul edilir — Darbe + İşaret, CW/CCW ve kare dalga — bu nedenle MCDDT3520, sinyal dönüştürme donanımı olmadan neredeyse her PLC veya hareket kartından komutları kabul eder.

Hız kontrolü tipik olarak ±10V DC olan bir analog voltaj girişine orantılı olarak mil hızını düzenler. Kontrol döngüsü, A4 serisinin tam bant genişliğinde çalışır; bu, yük torku bir döngü içinde değişse bile yumuşak, kararlı hız düzenlemesi sağlar — taşlama miller, besleme ruloları ve hız sapmasının bitmiş üründe görüldüğü gerilim kontrollü sarma uygulamaları için önemlidir.

Tork kontrolü programlanabilir bir hız sınırı tavanı ile bir analog komut sinyaline orantılı olarak motor çıkış torkunu düzenler. Bu mod, kelepçeleme mekanizmaları, tork sınırlı yerleştirme ekipmanları ve birincil kontrol hedefinin kuvvet yönetimi olduğu sarma sistemleri için kullanılır.

Tam kapalı kontrol hassas takım tezgahı uygulamaları için A4 serisinin öne çıkan özelliğidir. İkincil bir kodlayıcı — tipik olarak doğrusal bir cetvel veya yüksek çözünürlüklü bir döner kodlayıcı — mekanik aktarma organlarının yük tarafına monte edilir ve motor milinin konumunu değil, gerçek yük konumunu geri besler. Sürücü, kurşun vida hatası, termal genleşme ve motor ile yük arasındaki mekanik uyumsuzluktan kaynaklanan konumlandırma hatasını ortadan kaldırarak bu harici geri besleme etrafında konum döngüsünü kapatır. Tam seyahat aralığında eksen doğruluğunun korunması gereken takım tezgahları ve yarı iletken ekipmanlar için tam kapalı kontrol fark yaratan şeydir.

Kodlayıcı Desteği: Aynı Sürücüde Artımlı ve Mutlak

MCDDT3520, Panasonic'in A4 serisi kodlayıcı türlerinin her ikisini de destekler ve uyumlu motorların iki grubu sundukları açısından farklıdır.

2.500 P/d artımlı kodlayıcıya sahip motorlarS5: MCDDT3520 üretimden kaldırıldı. Önerilen bir Panasonic yedek ürünü var mı ve geçişte neler var?17-bit mutlak kodlayıcıya sahip motorlar

(devir başına 131.072 sayım) sürücüye bağlı bir yedek pil kullanarak güç döngüleri boyunca tam çok turlu mutlak konumlarını korurlar. Pr0B parametresi, sürücünün kodlayıcı kullanımını artımlı ve mutlak modlar arasında değiştirir. Kritik olarak, 17-bit mutlak kodlayıcı, pil olmadan da artımlı modda çalışabilir — bu, çok turlu mutlak konum korumasının gerekli olmadığı ancak daha yüksek kodlayıcı çözünürlüğünün hala istendiği durumlarda kullanışlıdır. Sürücünün varsayılan ayarı artımlı çalışma için (Pr0B = 1) ayarlanmıştır; mutlak moda geçmek için Pr0B'nin 0 olarak ayarlanması ve yedek pilin takılması gerekir.MINAS A5 serisiYüksek ataletli veya mekanik olarak esnek makinelerde manuel servo döngü ayarı zaman alan bir iştir. MINAS A4 serisi, otomatik kazanç ayarı ile buna çözüm sunar — sürücü, otomatik ayarlama dizisi sırasında motorun hareket komutlarına verdiği gerçek tepkiyi gözlemler ve mekanik yük özelliklerine uygun orantılı, integral ve türev kazançlarını hesaplar. Tutarlı, öngörülebilir yüklere sahip makineler için otomatik ayarlama, genellikle ilk denemede iyi davranan bir servo tepkisi üretir ve devreye alma süresini önemli ölçüde kısaltır.

A4 serisi ayrıca

sönümleme kontrolü içerir — konumlandırma hareketinin sonunda artık titreşimin meydana geldiği düşük rijitlikli mekanik sistemleri hedefleyen bir özelliktir. Uzun desteksiz açıklıklara, esnek kaplinlere veya dişli uyumluluğuna sahip makine yapıları, motor durduktan sonra rezonans frekanslarında çınlama eğilimindedir. Sönümleme kontrolü, sadece türev kazancını artırmaktan kaynaklanan kararsızlık olmadan bu çınlamayı bastırmak için hız komutuna filtrelenmiş bir telafi uygular. Sonuç, daha temiz konum yerleşimi, daha iyi konum tekrarlanabilirliği ve aktarma organları üzerinde daha az mekanik stresdir.Uyumlu Motorlar

MCDDT3520, Panasonic'in A4 ailesindeki çeşitli motor serilerinde 750W nominal çıkış sınıfını kapsar. Motor serileri ve uygulama özellikleri şunlardır:MSMD — Düşük atalet, 3.000 dev/dak nominal hız. Hızlı ivmelenme ve kompakt motor boyutunun öncelikli olduğu genel hareket kontrol uygulamaları için standart seçim. 750W MSMD motorları doğrudan MCDDT3520 ile eşleşir ve paketleme, montaj ve malzeme taşıma ekipmanlarında en yaygın kombinasyondur.

MSMA

— Düşük atalet, daha yüksek nominal çıkış aralığı. Aynı güç sınıfında nominal hızda daha yüksek tork gerektiren uygulamalar için.

MFMA — Orta atalet, 3.000 dev/dak. Önemli dönen kütleye sahip yükler için daha iyi atalet eşleşmesi, yük ataletinin motor rotor ataletini önemli ölçüde aştığı sistemlerde rezonans ve aşma eğilimini azaltır.

MGMA — Orta atalet, 2.000 dev/dak. Standart 3.000 dev/dak sınıfından daha uygun olan düşük taban hızı ve o hızda daha yüksek tork gerektiren uygulamalar için.

MHMA — Yüksek atalet, 3.000 dev/dak. Büyük çaplı makaralar ve döner tablalar gibi baskın ataletin yükte olduğu uygulamalar için tasarlanmıştır.

Her motor, fren ve farklı şaft stilleri seçenekleriyle artımlı kodlayıcı veya mutlak kodlayıcı yapılandırmasında mevcuttur. Sürücü ve motor kombinasyonu, sipariş vermeden önce Panasonic'in A4 serisi uyumluluk tablosuna göre doğrulanmalıdır — sürücünün nominal çıkışı motorun nominal çıkış sınıfıyla eşleşmeli ve kodlayıcı türü sürücünün yapılandırma parametresiyle eşleşmelidir.PANATERM Yazılımı ve Ön Panel Kurulumu

İşlem basitse, MCDDT3520'nin devreye alınması bir dizüstü bilgisayar gerektirmez. Sürücünün ön paneli

parametre erişimi, JOG (deneme çalıştırma) işlemi, dönüş hızı izleme ve alarm geçmişi incelemesi için 5 haneli bir LED ekran ve gezinme tuşları içerir. Otomatik kazanç ayarının döngü kazanç kurulumunu hallettiği standart uygulamalar için bu, tam devreye alma için genellikle yeterlidir.

Daha karmaşık kurulumlar, parametre yedeklemesi veya birden fazla sürücünün filo yönetimi için,

PANATERM — Panasonic'in Windows tabanlı servo kurulum yazılımı — RS-232C CN X3 bağlantı noktası üzerinden sürücüye bağlanır. PANATERM, tam parametre okuma/yazma erişimi, hız ve tork dalga formlarının gerçek zamanlı osiloskop benzeri izlenmesi, alarm günlüğü alma ve sürücüler arasında ayarları aktarmak için bir parametre kopyalama işlevi sağlar. Aynı konektördeki RS-485 çoklu bırakma özelliği, tek bir PC'nin paylaşılan bir veri yolu üzerinde birden fazla sürücüye ulaşmasını sağlar.İsteğe bağlı

konsol(el tipi parametre ünitesi) ön panel konektörüne doğrudan bağlanır ve ön panel ile aynı parametre erişimi, JOG çalıştırma ve kopyalama işlevlerini sunar — ancak kapalı bir kontrol kabininden dışarıda, bu da makine kurulumu sırasında kabin kapısının kapalı kalması gerektiğinde önemlidir.Panel Kurulumu: C-Kasa Boyutları ve Boşlukları

MCDDT3520'nin C-kasa gövdesi, standart yönelim olarak taban montajı (arka montaj) kullanır — sürücü, bir dizi M4 bağlantı elemanı aracılığıyla bir kontrol kabininin arka paneline monte edilir. Koruyucu toprak terminali M4'tür ve belirtilen sıkma torku 0,39 ila 0,59 N·m'dir.

Sürücü etrafındaki boşluk gereksinimleri:

hava akışı için minimum 100 mm yukarı ve aşağı ve her iki tarafta minimum 10 mm

. Bu rakamlar aynı kabin içindeki bitişik ekipmanlar için geçerlidir — C-kasa gövdesi etrafındaki yeterli hava akışı birincil termal yönetim mekanizmasıdır ve yetersiz boşluk, sürücü hizmet ömrünü kısaltan ve sonunda termal koruma arızalarını tetikleyen ortam sıcaklığı artışına yol açar.Taban montajının pratik olmadığı kurulumlar için, isteğe bağlı bir montaj braketi sürücüyü ön panel montaj yönelimine dönüştürür.Çalışma rakımı,

1.000 m altı ile sınırlıdır, düşürme yapılmadan. Bu rakımın üzerinde, azalan hava yoğunluğu konvektif soğutma verimliliğini azaltır ve daha yüksek rakımlı kurulumlar için üreticinin kılavuzuna uyulmalıdır.Tedarik ve Bakım Notları

Panasonic, MCDDT3520'yi resmi olarak üretimden kaldırmıştır, yaşam sonu belgeleri Eylül 2016 tarihlidir. Yedek üniteler endüstriyel otomasyon fazlası ve yenileme piyasasından temin edilir. Kullanılmış veya yenilenmiş bir MCDDT3520'yi değerlendirirken, ünitenin gerçek motor yükü altında test edildiğini doğrulayın — bağlı bir motor olmadan yapılan tezgah gücü açma işlemi, çalışan bir sürücüde en çok arızaya eğilimli olan IGBT çıkış aşamasını veya akım kontrol döngüsünü çalıştırmaz.Sürücünün parametre setinin belgelenip belgelenmediğini kontrol edin. Fabrika varsayılan parametreleriyle gelen bir yedek sürücünün, orijinal motorun atalet sınıfı, kodlayıcı türü ve makineye özgü ayarlara uyacak şekilde yeniden yapılandırılması gerekecektir. Orijinal makine belgeleri mevcut değilse, otomatik kazanç ayarı döngü kazançlarını yeniden oluşturabilir, ancak elektronik dişli oranı, ivmelenme/yavaşlama zaman sabitleri ve G/Ç mantığı gibi uygulamaya özgü parametrelerin manuel olarak yeniden girilmesi gerekir.Sıkça Sorulan Sorular

S1: MCDDT3520 hangi servo motorlarla uyumludur ve doğru eşleşmeyi nasıl onaylarım?

MCDDT3520, Panasonic

A4 serisi 750W servo motorlarla

eşleşir: MSMD, MSMA, MFMA, MGMA ve MHMA gibi çeşitli motor ailelerinde 750W nominal çıkış seviyesinde. Uyumluluk üç faktöre bağlıdır: nominal çıkış (750W olmalı), voltaj spesifikasyonu (bu sürücü için 200V sınıfı) ve kodlayıcı türü (2.500 P/d artımlı veya 17-bit mutlak/artımlı). Motor model numarası bu üçünü de kodlar — motorun isim plakasını veya katalog tanımını, kullanım kılavuzundaki Panasonic A4 serisi kombinasyon tablosuna göre kontrol edin. Yaygın bir örnek, 17-bit kodlayıcılı 750W düşük ataletli bir motor olan MSMD082S1T'dir. Bu sürücüyü, derecelendirilmiş kombinasyonu dışındaki bir motorla (farklı güç sınıfı veya farklı voltaj sınıfı) kullanmak, yanlış kazanç ölçeklemesine, olası koruma arızalarına ve potansiyel motor hasarına yol açacaktır.

S2: Makine tam kapalı kontrol kullanıyor. İkincil geri besleme cihazı için MCDDT3520 hangi harici kodlayıcı özelliklerini destekliyor?

MCDDT3520'deki tam kapalı kontrol fonksiyonu, CN X5 kontrol konektörünün harici cetvel girişine bağlı bir doğrusal cetvel veya harici döner kodlayıcıdan gelen geri beslemeyi kabul eder. Giriş, büyük kodlayıcı üreticilerinden standart doğrusal cetvel çıktılarıyla uyumlu, A/B/Z kare dalga formatında diferansiyel hat sürücü sinyalleri kabul eder. Tam kapalı döngü için elektronik dişli parametreleri, cetvel çözünürlüğüne ve makinenin mekanik oranına uyacak şekilde yapılandırılmalıdır — özellikle, cetvel sayımlarının bir motor devri eşdeğerine ne kadar karşılık geldiğini tanımlayan parametre ayarları. Bu yapılandırma, devreye alma sırasında yapılır ve kullanılan belirli cetvele bağlıdır. Tam kapalı döngü kurulum sırasında salınım yaparsa, olası neden yanlış dişli oranı parametreleri veya mekanik sistemin ve cetvel montajının birleşik sertliği için çok yüksek bir döngü kazancıdır.

S3: 1 kHz hızlanma tepki frekansı pratikte ne anlama geliyor ve neden önemli?

1 kHz hızlanma tepki frekansı sürücünün hız kontrol döngüsünün bant genişliğini tanımlar — bir hız bozulmasına veya komut değişikliğine ne kadar hızlı yanıt verebileceğini. Daha yüksek bant genişliği, döngünün hız sapmalarını daha hızlı algılayıp düzeltebileceği anlamına gelir, bu da dinamik profillerde izleme doğruluğunu artırır ve ivmelenme ve yavaşlama sırasında konum hatasını azaltır. 1 kHz'de A4 serisi, kendi neslinin üst düzey servo platformlarıyla rekabetçiydi ve önceki Panasonic servo ailelerinden önemli ölçüde öndeydi. Pratikte bu, yüksek döngülü makineler — saniyede birçok kısa hareket yapan makineler — ve yük torkunun bir döngü içinde hızla değiştiği ekipmanlar için en çok önemlidir, örneğin kam-takipçi mekanizmaları veya değişken adımlı vidalı konveyörler. Yavaş hareket eden, düşük döngülü uygulamalar için 1 kHz bant genişliği, gereken yetenekten daha fazladır; yüksek hızlı alma-yerleştirme veya elektronik kam uygulamaları için makinenin verimlilik hedefini mümkün kılan özelliktir.

S4: 17-bit mutlak kodlayıcı, günlük makine operasyonunda 2.500 P/d artımlı kodlayıcıdan nasıl farklıdır?

Temel operasyonel fark, makine başlangıcında olan şeydir. 2.500 P/d artımlı kodlayıcı motoruyla, sürücünün güç kapalıyken konumu hakkında bilgisi yoktur — makine her başladığında bir referans noktası dönüşü (homing) döngüsü gerçekleştirmelidir.

17-bit mutlak kodlayıcı

motoru ve sürücüde şarj edilmiş bir yedek pille, tam çok turlu mutlak konum güç kapalıyken korunur. Makine, güç uygulandığı anda her eksenin tam olarak nerede olduğunu bilir ve normal operasyon herhangi bir homing hareketi olmadan başlayabilir. Homing'in hızlı ve göze batmayan olduğu makineler için artımlı kodlayıcılar daha düşük maliyetli seçenektir. Homing'in önemli zaman aldığı (uzun stroklu eksenler), makinenin belirli bir güvenli durumda olmasını gerektirdiği veya üretim başlatma dizilerini engellediği makineler için mutlak kodlayıcı kısıtlamayı tamamen ortadan kaldırır. 17-bit çözünürlük — devir başına 131.072 sayım — mutlak konum koruma özelliğinin kullanılıp kullanılmadığına bakılmaksızın sürücünün kontrol döngüsü içinde daha ince enterpolasyon sağlar.S5: MCDDT3520 üretimden kaldırıldı. Önerilen bir Panasonic yedek ürünü var mı ve geçişte neler var?Panasonic'in MINAS A4 serisinin aynı güç sınıfındaki doğrudan halefi MINAS A5 serisi(özellikle 750W için MADKT5540 / MCDKT3520 C-kasa aralığı) ve daha yakın zamanda

MINAS A6 serisi

dir. A5 ve A6 serileri, EtherCAT ve MECHATROLINK dahil olmak üzere gelişmiş otomatik ayarlama algoritmaları, daha yüksek kodlayıcı çözünürlük seçenekleri, genişletilmiş iletişim arayüzleri ve güncellenmiş güvenlik fonksiyonu desteği sunar. Ancak, MCDDT3520 için birebir kablo bağlantısı yedekleri değillerdir — kontrol G/Ç konektör pin düzeni, parametre numaralandırması ve bazı iletişim protokolleri A4 ve A5/A6 arasında farklılık gösterir. Bir geçiş, her iki neslin kablo şemalarını gözden geçirmeyi, G/Ç bağlantılarını yeniden eşlemeyi ve yeni sürücünün parametre yapısındaki tüm parametreleri yeniden girmeyi gerektirir. A4 tabanlı makinelerden oluşan bir filoyu yöneten tesisler için en yaygın bakım yaklaşımı, hemen değiştirme için test edilmiş fazlalık MCDDT3520 üniteleri tedarik etmek ve daha geniş bir makine güncelleme programının parçası olarak platform geçişini planlamaktır.Panasonic MCDDT3520, MINAS A4 AC Servo Motor ve Sürücü serisinin bir parçasıdır. Bu model Panasonic'in mevcut üretim hattından kaldırılmıştır. Kurulumdan önce her zaman A4 serisi kombinasyon tablolarını kullanarak motor uyumluluğunu doğrulayın. Dahili veri yolu kapasitörlerinin güvenli bir şekilde boşalması için sürücü kablolaması üzerinde çalışmadan önce ana gücü kestikten sonra en az beş dakika bekleyin.
