| Menşe yeri | Japonya |
| Marka adı | FANUC |
| Sertifika | CE ROHS |
| Model numarası | A06B-6091-H118 |
Parça numarası:A06B-6091-H118
Üreticisi:FANUC Corporation (Japonya)
Ürün kategorisi:Güç kaynağı modülü ¢ Alfa Serisi HV (Yüksek Voltaj)
Model:PSM-18HV

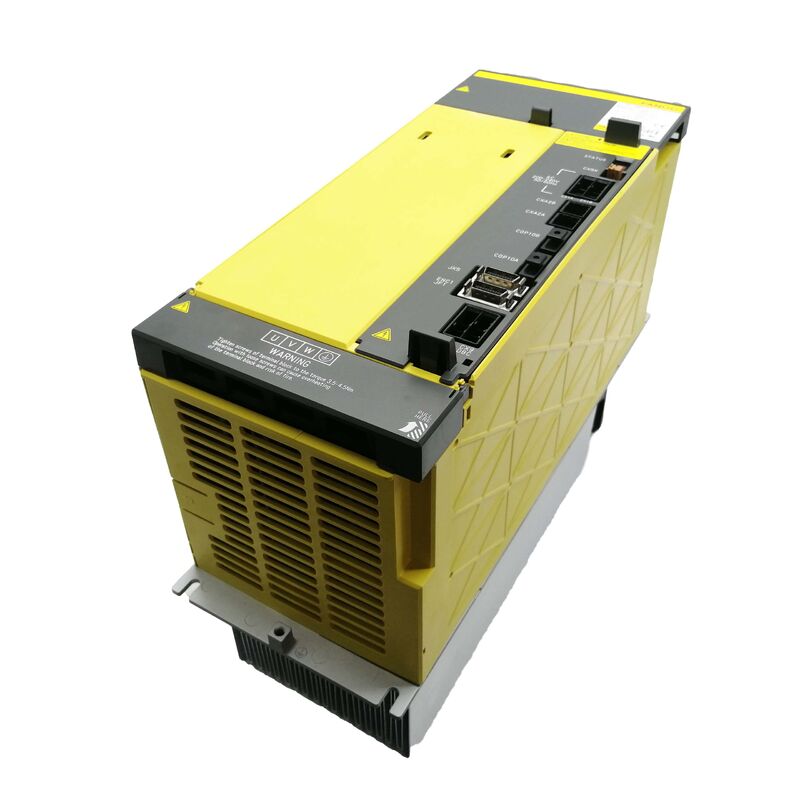

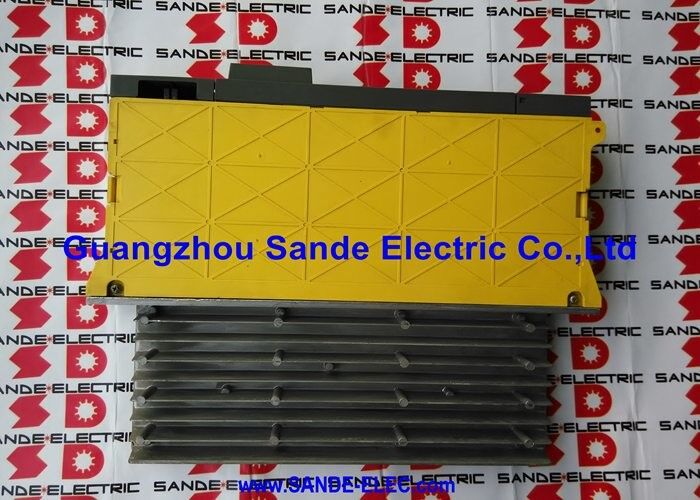

BuFANUC A06B-6091-H118FANUC'un Alpha serisi yüksek gerilimli (HV) sürücü ailesindeki 18 kW güç kaynağı modülü olan PSM-18HV.
A06B-6091 serisi, orijinal Alpha serisi sürücü sisteminin 400 voltlu giriş sınıfıdır.200 volt sınıfı modüllerden HV isimlendirilmesi ve çift kondansatör modülü (PSMC-HV) gereksinimleri ile ayırt edilir.
Bu modül, Avrupa'nın çoğunu, Asya'nın bazı bölümlerini,ve standart endüstriyel üç fazlı güçlendirme voltajının 380-480 V aralığında olduğu diğer bölgeler.
PSM-18HV, 400 voltluk bir kurulumda FANUC Alpha serisi tahrik sistemi rafı için merkezi DC otobüs güç kaynağı olarak çalışır.
Üç fazlı 400 voltluk AC girişini, aynı tahrik rafına bağlı servo amplifier modüllerini (SVM) ve spindle amplifier modüllerini (SPM) besleyen düzenlenmiş yüksek voltajlı DC otobüsüne dönüştürür.
Alfa serisindeki tüm PSM modülleri gibi, PSM-18HV de servo eksenlerinden ‡ yavaşlama enerjisi alan yenilenebilir bir tiptir ve iğne, ısı olarak yakılmak yerine AC kaynağına geri döndürülür.
Bu modül, FANUC'un Alpha sürücü mimarisinin ilk jenerasyonuna aittir.
Bu modüller sarı kaplamalarıyla (Alpha i serisi gri/gümüş kaplamalarla karşılaştırıldığında) ve dış kondansatör modüllerine bağımlılıklarıyla karakterize edilir.
Dünya çapında FANUC tarafından kontrol edilen önemli sayıda alet makinesi hala Alpha serisi sürücüleriyle çalışıyor ve PSM-18HV'yi bu kurulu taban için aktif bir bakım ürünü haline getiriyor.
| Parametreler | Değer |
|---|---|
| Model | PSM-18HV |
| Seriler | Alfa (Orijinal, HV sınıfı) |
| Giriş Voltajı | 400 VAC (yüksek voltaj sınıfı) |
| Giriş aşaması | 3 fazlı |
| Girdi Türü | 400-V seri (HV tanımı) |
| Yenilenme | Değişen güç kaynağı için enerji yenilenmesi |
| Kondansatör modülü gereklidir | PSMC-18HV (A06B-6083-H218) |
| Uyumlu Güçlendirici | Alfa serisi SVM-HV, SPM-HV |
| Kaynağı | Japonya |
Alfa serisi HV modülleri (A06B-6091 serisi) ile diğer PSM varyantları arasındaki temel yapısal fark, zorunlu harici kondansatör modülüdür.Her bir PSM-HV çiftleştirilmiş bir PSMC-HV kapasitör modülü gerektirir.PSM-18HV için, gerekli kondansatör modülü PSMC-18HV (sürüm numarası A06B-6083-H218) 'dir.
DC otobüs kondansatör bankası, tahrik sisteminde birkaç işlevi yerine getirir:
Enerji depolama tamponu.Motorun hızlandırılmasından kaynaklanan kısa süreli güç talebi zirveleri kondansör bankasına çekilir.Girilen AC düzleyici devresinin daha düzgün çalışmasına izin vermek ve ana ağdan çekilen en yüksek akımı azaltmak.
Yenilenme emilimi.Servo eksenleri yavaşladığında ve enerjiyi DC otobüsüne geri enjeneratif ön ucunun AC kaynağına geri verebileceğinden daha hızlı enjekte ettiğinde, kondansatör bankası fazlalığı geçici olarak emer.DC otobüs aşırı voltajının önlenmesi.
- Yolculuk.Kondensatör bankası, sürücü sisteminin çok kısa giriş gücü kesintilerinde çalışmaya devam etmesini sağlayan kısa bir enerji deposu sağlar.
Alfa i nesilinde (A06B-6110 serisi ve diğerleri)Kondensatör bankası güç kaynağı modülü evinin içine entegre edilmiştir. Bu, Alpha i'yi orijinal Alpha'dan ayıran entegrasyon iyileştirmelerinden biridir..
Orijinal Alpha HV serisinde, kondansatör modülü her zaman PSM-HV ile birlikte sürücü dolabına fiziksel olarak monte edilmeli ve özel kablolar üzerinden bağlanmalıdır.
400 voltluk bir kurulum için tam bir Alpha HV tahrik sistemi şunlardan oluşur:
PSM-HV (bu modül):400V AC'den DC'ye dönüştürür ve AC kaynağına geri dönüştürür.
PSMC-HV (zorunlu eşlikçi):PSM-HV derecesine (PSM-18HV için PSMC-18HV) uymalıdır.
SVM-HV servo amplifier modülleri:Servo eksen başına bir (ya da bazı konfigürasyonlarda çift eksenli). PSM-HV'den ortak DC otobüsüne bağlanır.
SPM-HV spindle amplifier modülü:Eğer bir spindle sürücüsü sistemin bir parçası ise DC otobüsüne de bağlanır.
Tüm modüller ortak DC otobüs bağlantıları ile sürücü dolabına monte edilir.
PSM-HV, ana AC kaynağına bağlı tek modüldür ̇ diğer tüm modüller sadece DC otobüsünden güç alırlar.
Alfa serisi HV modülleri olgun bir ürün yelpazesidir. FANUC, bu işlevlerin çoğu için Alpha i yedekleri üretmiştir, ancak orijinal Alpha serisi HV sistemlerinin büyük bir kısmı hizmette kalmaktadır.PSM-18HV için temel bakım hususları:
Soğutuyor.Alfa serisi HV modülleri kabin soğutma sistemi ve modülün ısı sink tarafından soğutulur.Bloklanmış soğutma hava akışı, bu modüllerde erken termal arızaların başlıca nedenidir.
Kondensatör yaşlanıyor.PSMC-18HV kondansatör modülü, sonlu kullanım ömrü olan elektrolitik kondansatörler içerir.
Uzun süre çalışan kurulumlarda (10+ yıl), kondansatörler yaşlanır ve kapasitansları azalır.
Düşük kapasitans, artan DC otobüs voltaj dalgalanması ve azalan geçici enerji emilimi olarak ortaya çıkar.Bu servis aralığına yaklaşan makineler için eski kondansatör modüllerinin önleyici olarak değiştirilmesi önerilir..
Sigorta denetimi.PSM-HV iç sigorta içerir.
Modülün aşırı akım olayı yaşandıysa, hata araştırmasının bir parçası olarak sigorta durumunu kontrol edin.
S1: PSM-18HV bir alarm gösterir. PSMC-18HV kondansatör modülü doğru bir şekilde kurulmuştur. İlk önce neyi kontrol etmeliyiz?
Üç fazlı 400V girişinin PSM-18HV terminallerinde mevcut olduğunu ve dengelendiğini doğrulayın.
Faz kaybı veya önemli bir voltaj dengesizliği, güç hatası yerine modül hatası olarak görünen alarmları tetikler.
Daha sonra PSM-18HV, PSMC-18HV ve bağlı SVM/SPM amplifier modülleri arasındaki tüm DC otobüs bağlantılarını kontrol edin ∙ gevşek veya aşındırılmış bir otobüs çubuğu bağlantısı otobüs voltaj anormalliklerine neden olur.
Son olarak, alarmdan önce bir aşırı akım olayı varsa PSM-18HV'nin iç sigortalarını kontrol edin.
S2: PSM-18HV PSMC-18HV kondansatör modülü olmadan kullanılabilir mi?
Hayır. PSM-HV serisi çalışması için çiftleştirilmiş kondansatör modülünü gerektirir. PSMC-18HV olmadan çalışmak DC otobüsünün istikrarsızlığına, yavaşlama sırasında aşırı voltaj hatalarına,ve otobüsün servo ve spindle amplifier modüllerine olası hasar.
Her zaman sistemi çalıştırmadan önce doğru PSMC-HV'yi yükleyin ve bağlayın.
S3: Makine daha önce 380V güç kaynağıyla çalışıyordu. 415V güç kaynağına taşındı. PSM-18HV hala uyumlu mu?
A06B-6091 HV serisi, 380 ∼ 480 V üç fazlı ortak uluslararası aralığı kapsayan 400V sınıfı AC girişleri için değerlendirilmiştir.
415V güç kaynağı bu aralığın içine girer ve modülün değiştirilmesi gerekmez.
Yeni besleme voltajının, modülün belirtilen giriş voltaj toleransının içinde olduğundan emin olun.
S4: PSM-18HV'yi Alpha I nesil eşdeğerine değiştirmek mümkün mü?
Orijinal bir Alpha serisi HV sürücüsünden Alpha i HV sürücüsüne yükseltmek mümkündür, ancak basit bir modül değişimi değildir. SVM ve SPM amplifier modüllerinin de değiştirilmesi gerekir.Alfa ve Alfa i güçlendirici modülleri paylaşılan DC otobüsünde doğrudan değiştirilemez..
Alpha HV'den Alpha i HV'ye tam bir sistem yükseltmesi, yeni amplifikatörler, yeni PSM, yeni kablolama ve servo parametre yeniden başlatılmasını içeren planlanmış bir projedir.
Mevcut sistem başka bir PSM-18HV (A06B-6091-H118) ile benzer şekilde değiştirilmesi, mevcut sistemin diğer şekilde işlevsel olduğu zaman standart bakım yoludur.
S5: PSM-18HV kullanım dışı bırakıldığında nasıl saklanmalıdır?
Temiz ve kuru bir ortamda, oda sıcaklığında, doğrudan güneş ışığından ve koroziv atmosferlerden uzakta saklayın.
Modülü antistatik bir torbaya koyun veya antistatik bir malzemeyle sarın.
Eğer eşleştirilmiş PSMC-18HV de depolanıyorsa,depolamadan önce kondansatör modülünü tamamen boşaltın ve önce kondansatör durumunu kontrol etmeden uzatılmış depolamadan sonra onu AC gücüne yeniden bağlamayın..
Yeniden kurulduktan sonra, soğuk bir modülün oda sıcaklığına ulaşmasına izin verilmelidir.
