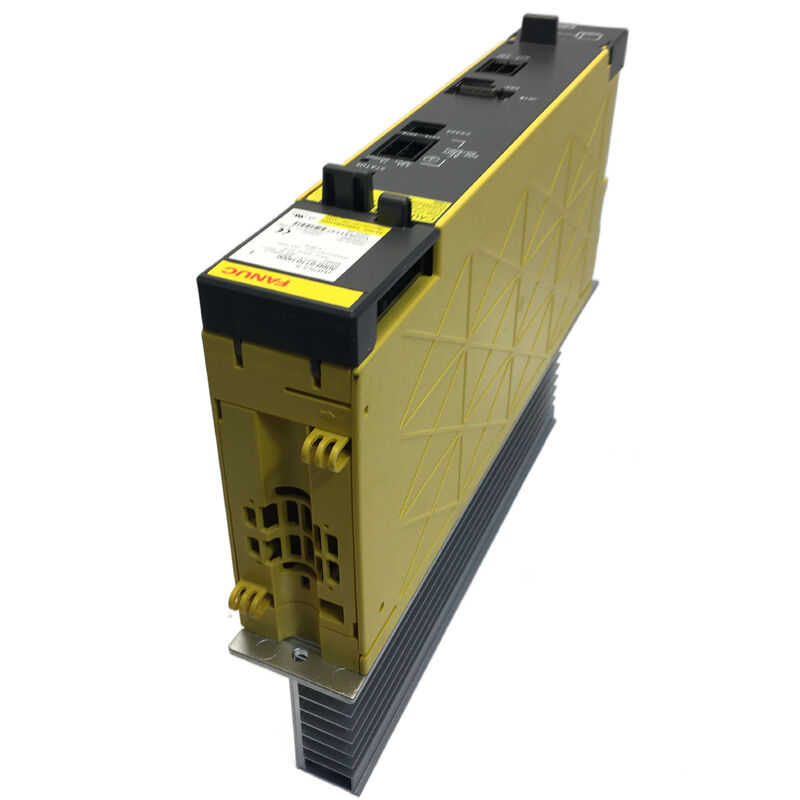

FANUC A06B-6110-H006 Güç Kaynağı Modülü -- Alpha i PSM-5.5i
Alpha i Serisi | PSM-5.5i | 200-240 VAC | 5.5 kW Nominal | Güç Rejenerasyonu | CNC Sürücü Sistemi
Her Alpha i Sürücü Sisteminin İhtiyaç Duyduğu Temel
FANUC Alpha i donanımlı bir makine aletinde tek bir servo motor dönmeden önce, A06B-6110-H006 PSM-5.5i modülü tesisin üç fazlı AC beslemesini temiz, regüle edilmiş DC bara gücüne dönüştürür. Bu güç kaynağı modülü, sürücü kabininin ön tarafında yer alır, AC-DC dönüşümünü gerçekleştirir ve eksen yavaşlaması sırasında frenleme enerjisini besleme şebekesine geri gönderir.
Teknik Özellikler
| Parametre |
Değer |
| FANUC Parça Numarası |
A06B-6110-H006 |
| Birim Özellikleri |
A06B-6110-C006 |
| Model Adı |
PSM-5.5i (Güç Kaynağı Modülü, 5.5 kW) |
| Seri |
FANUC Alpha i (200 VAC giriş) |
| Giriş Voltajı |
200 - 240 VAC (3 fazlı) |
| Giriş Akımı |
26 A |
| Giriş Frekansı |
50 / 60 Hz |
| Nominal Çıkış Gücü |
5.5 kW |
| Maksimum Çıkış Gücü |
11 kW |
| Tepe Çıkış Gücü |
22 kW |
| DC Bara Çıkış Voltajı |
Yaklaşık. 283 VDC |
| Rejenerasyon Tipi |
Güç Rejenerasyonu (enerjiyi beslemeye geri gönderir) |
| Boyutlar (Y x G x D) |
Yaklaşık. 290 mm x 150 mm x 275 mm |
| Ağırlık |
Yaklaşık. 4.9 kg |
Güç Rejenerasyonu Faydaları
A06B-6110-H006, yavaşlama enerjisini ısı olarak dağıtmak yerine şebekeye geri gönderen güç rejenerasyonu teknolojisine sahiptir. Bu yetenek, kabin içindeki ısı üretimini ve tesis beslemesinden çekilen net güç tüketimini azaltır, özellikle sık konumlandırma döngülerine sahip makineler için faydalıdır.
Alpha i Sistem Mimarisi
FANUC'un Alpha i sürücü sistemi, PSM-5.5i'nin tüm bir sürücü grubu için tek AC-DC dönüştürücü olarak hizmet verdiği paylaşımlı bir DC bara mimarisi kullanır. Sürücü kabini yığınının en solundaki konumu işgal eder ve besleme eksenlerini ve ana iş mili sürücülerini süren tüm bağlı servo amplifikatör modüllerini (SVM) ve iş mili amplifikatör modüllerini (SPM) güçlendirir.
Uyumlu CNC Kontrolcüler
A06B-6110-H006, çeşitli FANUC CNC sistemleriyle çalışır, bunlar arasında:
- FANUC 0i serisi CNC (tüm varyantlar)
- FANUC 16i, 18i, 21i serisi
- FANUC 30i, 31i, 32i serisi
- FANUC 15i serisi
- Alpha i sürücü donanımını kullanan FANUC robot kontrolcüler
Kurulum Gereksinimleri
Kritik Kurulum Notları:
- Güç faktörü düzeltme kapasitörleri takmayın - rejenerasyon devreleriyle yıkıcı bir şekilde etkileşime girerler
- Nominal performans için giriş voltajı 200-240 VAC aralığında kalmalıdır
- Kontrol gücü (CX1A konektörü), CNC güç açılmadan önce veya aynı anda enerjilendirilmelidir
Durum LED Tanıları
Ön paneldeki DURUM LED'i anında teşhis bilgisi sağlar:
- LED kapalı - Kontrol gücü sağlanmıyor veya kontrol devresi arızalı
- LED sabit yanıyor - Normal çalışma, ana devre enerjili
- LED yanıp sönüyor/alarm - Arıza durumu tespit edildi
Sıkça Sorulan Sorular
S1: PSM-5.5i ile A06B-6110 serisindeki daha büyük modeller arasındaki fark nedir?
A06B-6110 serisi, 200VAC Alpha i PSM serisinin tamamını kapsar. H006, 5.5 kW sürekli güçte PSM-5.5i'dir, daha büyük modeller arasında H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW) ve PSM-55i'ye kadar diğerleri bulunur. Seçim, bağlı modüllerin toplam sürekli güç talebine bağlıdır.
S2: A06B-6110-H006, 400VAC giriş beslemeleriyle kullanılabilir mi?
Hayır. Bu modül özel olarak 200-240 VAC üç fazlı giriş için derecelendirilmiştir. 400-480 VAC beslemeler için FANUC'un HV serisini (A06B-6120 ailesi) kullanın. Bu modülü bir düşürücü transformatör olmadan 400VAC'de kullanmak onu bozacaktır.
S3: Bu modülde en sık görülen arızalara ne sebep olur?
Yaygın arıza modları arasında yaşlanma ve termal döngülerden kaynaklanan kapasitör bozulması, aşırı akım olaylarından kaynaklanan IGBT transistör arızası ve kapı sürücü devresi arızaları bulunur. Profesyonel onarım genellikle kapasitör değişimi, yarı iletken değişimi ve fan değişimi içerir.
S4: Bu modül özel başlatma parametresi yapılandırması gerektirir mi?
PSM'nin kendisinde kullanıcı tarafından yapılandırılabilir parametreler yoktur. Ancak, servo parametreleri ilk güç testinden önce CNC'de doğru şekilde başlatılmalı ve motor hareketini komutlamadan önce PSM durumu çalışır durumda doğrulanmalıdır.
S5: Modülün üretimi durdurulduğu belirtiliyor - yedek parça tedarik durumu nasıl?
Standart üretimden durdurulmuş olsa da, hem yeni eski stok fazlası hem de profesyonelce yenilenmiş üniteler FANUC uzmanı CNC parça tedarikçileri aracılığıyla mevcuttur. Saygın yenileyiciler modülleri yük altında test eder ve genellikle 12 aylık garanti sağlarlar.
