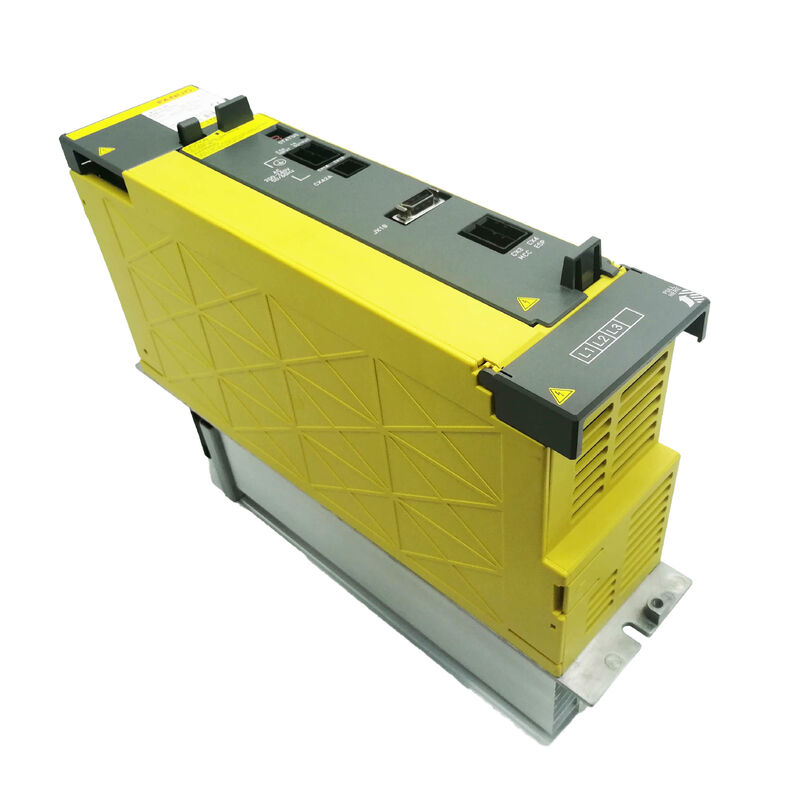

FANUC Servo Amplifikatörü A06B-6110-H015
FANUC'un sürücü belgelerinde A06B-6110-H015 olarak bilinen A06B-6110-H015 — FANUC Alpha i serisi güç kaynağı modülü grubunun 200V sınıfı, 17,5 kW üyesidir. Herhangi bir αi serisi sürücü kabininde merkezi ve pazarlık edilemez bir rol üstlenir: onsuz hiçbir servo ekseni hareket etmez, hiçbir iş mili dönmez. Bu modül arızalandığında üretime geri dönmenin en hızlı yolu doğrulanmış, test edilmiş bir ünite bulmaktır.
PSM Fonksiyonu: Bu Modül Gerçekte Ne Yapar
FANUC'un Alpha i serisi sürücü mimarisi, AC-DC dönüştürme işlevini motor kontrol işlevinden ayırır. Servo amplifikatör modülleri (SVM'ler) ve iş mili amplifikatör modülleri (SPM'ler) AC gücünü doğrudan dönüştürmezler — PSM'nin oluşturduğu ve sürdürdüğü yüksek voltajlı bir DC veri yolu alırlar. A06B-6110-H015, makinenin giriş kesicisinden üç fazlı 200-240V AC alır, bunu düzenlenmiş bir 283-339V DC veri yolu haline getirir ve bu veri yolu rayını sürücü zincirinde aşağı akışa bağlı her amplifikatör modülüne dağıtır.
Makinede hareket eden her şey — tüm besleme eksenleri ve iş mili — motor gücünü PSM-15i'nin sağladığı tek DC bağlantısından çeker. Arızalı bir PSM, tüm hareket sistemini aynı anda kapatır.
Teknik Özellikler
| Parça Numarası |
A06B-6110-H015 |
| Model Tanımı |
PSM-15i / αiPS-15 |
| Seri |
FANUC Alpha i (αi) — 6110 Birinci Nesil |
| Modül Tipi |
Güç Yenilemeli AC/DC Güç Kaynağı Modülü |
| Giriş Voltajı |
200-240 V AC, 3 fazlı |
| Giriş Frekansı |
50/60 Hz |
| Giriş Akımı |
63 A |
| Çıkış Voltajı (DC Veri Yolu) |
283-339 V DC |
| Nominal Çıkış Gücü |
17,5 kW |
| Soğutma |
Dahili soğutma fanı |
| Boyutlar |
200 * 300 * 280 mm |
| Ağırlık |
Yaklaşık 5,2 kg (11,42 lbs) |
| Çalışma Sıcaklığı |
0-40 °C |
| Nem |
5-95% (yoğuşmasız) |
| Ardıl Parça Numarası |
A06B-6140-H015 |
| Üretici |
FANUC Corporation, Japonya |
Güç Yenileme — Dahili, İsteğe Bağlı Değil
αi PS serisinin ve özellikle PSM-15i'nin tanımlayıcı özelliklerinden biri güç yenileme özelliğidir. Bir servo ekseni veya iş mili motoru yavaşladığında, bir jeneratör gibi davranır. Eski sürücü sistemleri bu yenilenen enerjiyle, ısı üreten ve kabinde aşınma bileşeni ekleyen direnç bankaları aracılığıyla başa çıkıyordu.
A06B-6110-H015, yenilenen enerjiyi AC besleme hattına geri yönlendirir. Kabin üzerindeki termal yük azalır, direnç bankası bir arıza noktası olarak ortadan kalkar ve sık sık yüksek yüklü yavaşlama döngülerine sahip makinelerde — örneğin işleme merkezlerinde iş mili frenlemesi — bir üretim çalışması boyunca enerji tasarrufu anlamlıdır. Bu, tüm αi PS serisi modüllerinde standart bir özelliktir, eklenen bir özellik değildir.
PSM-15i Alarm Referansı
A06B-6110-H015, sürekli kendi kendine teşhis çalıştırır ve modül ön yüzündeki tek haneli bir LED ekran aracılığıyla hataları yüzeye çıkarır. ALM LED'i kırmızı yandığında, aşağıdaki alarm kodu belirli hata durumunu tanımlar:
| Alarm |
Durum |
| AL-1 |
IPM (ana güç modülü) anormal durumu algılandı |
| AL-2 |
Dahili soğutma fanı durdu |
| AL-3 |
Soğutucu sıcaklığı anormal derecede yüksek |
| AL-4 |
DC veri yolu voltajı düşüşü |
| AL-5 |
Ana kapasitör belirtilen süre içinde şarj olamadı |
| AL-6 |
Giriş güç kaynağı anormal |
| AL-7 |
DC veri yolu aşırı voltajı |
| AL-A |
Harici soğutucu fanı durdu |
| AL-E |
Giriş güç kaynağı anormal — faz kopukluğu algılandı |
PSM-5.5i'den PSM-15i sınıfı modüllere kadar AL-1, özellikle dahili güç modülündeki (IPM) anormal bir durumu gösterir. Olası nedenler arasında IPM'nin kendi içindeki bir kontrol besleme voltajı düşüşü veya üç faz arasındaki bir giriş besleme voltajı dengesizliği yer alır. Modülü kusurlu ilan etmeden önce her ikisi de doğrulanmalıdır.
AL-4 ve AL-5, yaşlanmış PSM'lerde en sık karşılaşılan alarmlardır ve yaygın olarak DC veri yolu bölümündeki elektrolitik kapasitör bozulmasına bağlanır — önemli çalışma saatlerine sahip birinci nesil 6110 serisi modüllerde öngörülebilir bir kullanım ömrü sonu arıza modu.
PSM-15i Nerede Kullanılır
17,5 kW çıkış kapasitesi ve 200V sınıfı konumu, A06B-6110-H015'i küçük ve orta ölçekli FANUC CNC takım tezgahlarındaki sürücü kabinlerine yerleştirir — tipik olarak 2-4 besleme ekseni ve toplam servo ve iş mili motor talebinin 17,5 kW dahilinde olduğu tek bir iş miline sahip olanlar. Buna şunlar dahildir:
- CNC Torna Merkezleri — 2 eksenli CNC torna tezgahları ve tek iş mili ve X/Z besleme sürücülerine sahip torna merkezleri, iş atölyelerinde ve FANUC 0i veya 21i kontrollerini çalıştıran yüksek hacimli üretim hücrelerinde yaygındır
- Dikey İşleme Merkezleri — daha küçük 3 eksenli VMC'ler, özellikle 400-600 mm hareket sınıfındaki Asya yapımı makineler, FANUC 0i-C, 0i-D veya 0i-F kontrollerini αi serisi sürücü sistemiyle çalıştırır
- Tel Erezyon Makineleri — servo güç talebinin orta düzeyde olduğu ve kompakt bir PSM form faktörünün makine kabini düzenine iyi uyduğu FANUC CNC tel erezyon üniteleri
- FANUC Robotlar — αi serisi servo sürücüleri kullanan ve kontrol kabininde özel bir güç kaynağı modülü gerektiren seçili FANUC endüstriyel robot modelleri
Uyumlu CNC nesilleri arasında FANUC 0i (tüm seriler), 16i, 18i, 21i, 30i, 31i ve 32i — tanıtımından mevcut üretime kadar αi serisi sürücü mimarisini kullanan FANUC CNC platformlarının neredeyse tamamını kapsar.
Birinci Nesil 6110'a Karşı İkinci Nesil 6140
A06B-6110-H015, FANUC'un birinci nesil 6110 serisi αi PS modüllerine aittir. Doğrudan ardılı, güncellenmiş bir PCB ve kablo panosu revizyonuna sahip ikinci nesil bir ünite olan A06B-6140-H015'dir. Her iki nesil de aynı PSM-15i form faktörünü kaplar ve uyumlu mekanik montaj ve elektriksel arayüzlere sahiptir, bu da A06B-6140-H015'i orijinal 6110 ünitesi artık elde edilemediğinde geçerli bir saha değişimi haline getirir.
Makine belgelerinin 6110 serisini belirttiği veya birebir aynı ünite değişimi gerektiren bakım senaryoları için, A06B-6110-H015 hala doğru parça numarasıdır.
Bakım Hususları
PSM-15i, kurulu olduğu her makinede tek nokta arıza bileşenidir. Düşük modda çalışma yoktur — arızalı bir PSM, modül onarılana kadar sıfır makine çıktısı anlamına gelir. Bu, onu herhangi bir FANUC αi serisi yedek parça listesindeki en yüksek öncelikli öğelerden biri yapar, özellikle makine kesinti süresinin doğrudan maliyeti olduğu üretim ortamlarında.
Birinci nesil 6110 serisi PSM'lerdeki ana yaşlanma arıza mekanizmaları öngörülebilirdir: DC veri yolu bölümündeki elektrolitik kapasitör bozulması (tipik olarak AL-4, AL-5 olarak kendini gösterir) ve soğutma fanının kullanım ömrünün sonu (AL-2, AL-A). Yüksek birikmiş çalışma saatlerine sahip modüllerde, her iki öğe de plansız bir duruşa neden olmadan önce proaktif olarak ele alınmaya değerdir.
Sıkça Sorulan Sorular
S1: A06B-6110-H015'in nominal çıkış gücü nedir — 15 kW mı yoksa 17,5 kW mı?
Modülün FANUC model tanımı "PSM-15i", αi PS adlandırma kuralındaki 15 kW sürekli nominal çıkışını yansıtır. Sürücü sistemi belgelerinde listelenen ve birden fazla teknik kaynak tarafından onaylanan gerçek belirtilen çıkış gücü 17,5 kW — FANUC'un fiziksel tasarımda nominal model derecesinin üzerinde hafif bir pay uyguladığı şekilde tutarlıdır. Sistem boyutlandırma amaçları için, onaylanmış rakam olarak 17,5 kW'ı kullanın.
S2: A06B-6110-H015'in doğrudan değişimi nedir?
FANUC tarafından belirlenen ardılı, güncellenmiş bir PCB revizyonuna sahip ikinci nesil PSM-15i olan A06B-6140-H015'dir. 6110 serisi ünite ile aynı montaj, elektriksel bağlantılar ve çıkış özelliklerini paylaşır, bu da onu sahada bir form-fit-function değişimi yapar.
S3: Hangi FANUC CNC makineleri ve kontrolleri bu güç kaynağı modülünü kullanır?
A06B-6110-H015, FANUC 0i, 16i, 18i, 21i, 30i, 31i ve 32i CNC kontrolleriyle eşleştirilmiş 200V sınıfı αi serisi sürücü sistemlerinde kullanılır. En yaygın olarak, toplam servo ve iş mili güç talebinin 17,5 kW çıkış derecesi dahilinde olduğu kompakt işleme merkezlerinde, CNC torna merkezlerinde ve tel erezyon makinelerinde bulunur.
S4: Makinemizdeki PSM-15i, AL-5 hatası veriyor. Bu ne anlama geliyor ve neyi kontrol etmeliyiz?
AL-5, ana kapasitör bankasının güç açıldığında belirtilen süre içinde doğru voltaja şarj olamadığını gösterir. İlk olarak, üç giriş fazının da mevcut olduğunu ve doğru voltajda dengelendiğini doğrulayın (AL-E ve besleme sorunları benzer belirtileri tetikleyebilir). Giriş gücünün iyi olduğu doğrulandıysa, yaşlanmış bir modüldeki AL-5 tipik olarak DC veri yolu bölümündeki elektrolitik kapasitör bozulmasına işaret eder — birinci nesil 6110 serisi ünitelerde yaygın bir aşınma arızasıdır. Bileşen düzeyinde onarım veya modül değişimi doğru eylem planıdır.
S5: Bu modül değiştirilmek yerine onarılabilir mi?
Evet — A06B-6110-H015, bu modülleri bileşen düzeyinde yeniden inşa eden, kapasitörleri, soğutma fanlarını ve diğer yaşa bağlı parçaları değiştiren ve üniteyi canlı FANUC donanımında yük altında test eden FANUC uzmanı onarım tesisleri tarafından yaygın olarak desteklenmektedir. Sınırlı yeni tedariği olan durdurulmuş bir birinci nesil modül için, düzgün bir şekilde yenilenmiş ve yük altında test edilmiş bir ünite genellikle en pratik ve uygun maliyetli çözümdür.
