Fanuc A06B-6110-H026 | Alpha i PSM-26i — Servis Ömrü, Fan Değişimi, Alarm Tanılama ve H026'dan H140'a Geçiş

Genel Bakış

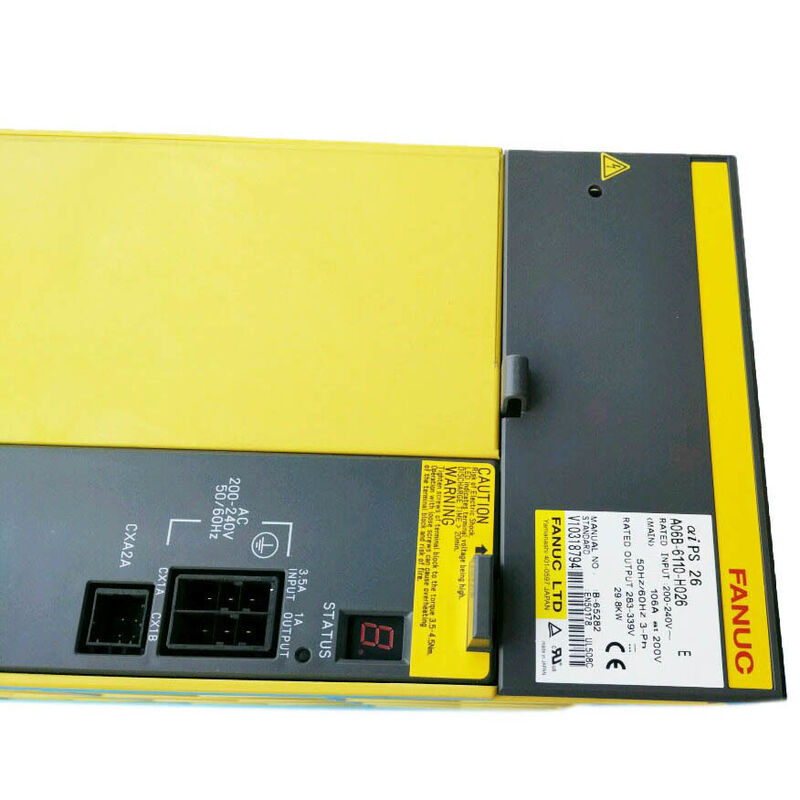

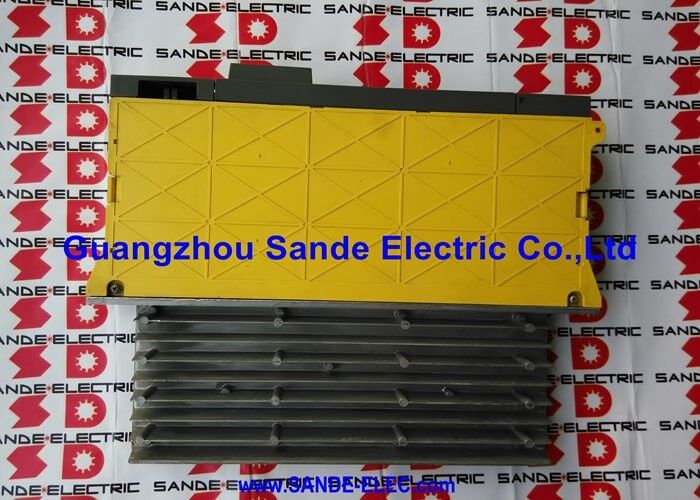

Fanuc A06B-6110-H026 , 29.8kW'lık alpha i güç kaynağı modülü olan PSM-26i'dir ve dünya çapında 16i/18i ve 0i donanımlı işleme merkezlerinde yirmi yıla yakın bir süredir üretimde hizmet vermektedir.Modül, Fanuc'un ilk nesil alpha i sürücü sisteminin bir parçası olarak hizmete girdi, binlerce kurulumun makine ömrü boyunca güvenilir performans sağladı ve şimdi de 2000'lerin ortasından beri sürekli çalışan ekipmanlarla ilgilenen bakım mühendisleri tarafından rutin olarak karşılanmaktadır.

Bu yaşta, operasyonel soru PSM-26i'nin makine için doğru şekilde mi belirtildiği değil — makine üretildiğinde öyleydi.

Soru, modülün servis ömrünün neresinde olduğu, hangi bileşenlerin kullanım ömrünün sonuna yaklaştığı ve olası bir arıza etrafında akıllıca nasıl plan yapılacağıdır.

Bu makale, PSM-26i'ye bu açıdan yaklaşmaktadır: bakım planlaması, alarm yorumlama ve onarım, değişim ve ikinci nesil A06B-6140-H026'ya yükseltme kararı.

Anahtar Özellikler

Parametre

PSM-26i, farklı termal rollere ve hafif farklı arıza sonuçlarına sahip iki fan taşır.

A90L-0001-0441#39 (dahili fan)

, modül muhafazasının içindeki havayı kontrol PCB'si ve ilgili elektronikler boyunca dolaştırır. Arızası AL-2 ile duyurulur.Bu fanın yatağı, makine çalıştığı sürece sürekli çalışır — günde iki veya üç vardiya çalışan bir makinede, bu makinenin tüm servis ömrü boyunca günde on yedi ila yirmi dört saattir. Yatak aşınması birikimlidir.

2005'ten beri üç vardiyalı bir makinede çalışan bir fan, 100.000 saatin üzerinde yatak dönüşü biriktirmiştir. Bu servis seviyesindeki fan yatakları, AL-2 henüz görünürde olmasa bile istatistiksel olarak değişim için gecikmiştir.

A90L-0001-0509 (harici soğutucu fanı)

, güç transistörlerinin ısı yaydığı harici soğutucu kanatçıkları boyunca hava akışını sağlar. Arızası AL-A ile duyurulur.Bu fanın arızası, dahili fandan daha hızlı sonuçlara yol açar çünkü doğrudan transistör termal yolunu sınırlar — onsuz, güç IGBT'lerinin bağlantı sıcaklığı yük altında yükselir ve nominal güçte dakikalar içinde AL-3 (soğutucu aşırı ısınması) takip eder.

Her iki fan da stok yedek parçalarıdır, ayrı ayrı temin edilebilir ve modülün değiştirilmesi gerekmeden değiştirilebilir.

H026'nın üretim döneminden (2000'lerin ortası ila sonu) bu yana belgelenmiş fan değişimi olmadan çalışan bir makinedeki herhangi bir PSM-26i'de, her iki fan da planlanmış bir bakım duruşu sırasında proaktif değişim adayları olarak nitelendirilir.

PSM-26i'de AL-1 Alarmı — Genel Bir Aşırı Akım Değil

PSM-26i'deki AL-1, ana güç modülünün (IPM) bir arıza durumu tespit ettiği anlamına gelir. IPM'nin dahili koruması birkaç koşulda tetiklenir: transistör bağlantı aşırı akımı, sürücü arızası veya transistör seviyesinde termal aşırı gerilme. AL-1'i arızalı bir IPM olarak teşhis etmeden önce, çevresel ve yük tarafı nedenlerini gözden geçirin:

Makine yakın zamanda taşındı mı, titreşime maruz kaldı mı veya bir besleme kalitesi olayı mı yaşadı?

Giriş terminallerindeki veya bara bağlantılarındaki gevşek bağlantılar, modülün kendisi kusurlu olmasa bile IPM'ye geçici akım olayları oluşturabilir. Aşağı akış SVM ve SPM modüllerinin tümü iyi durumda mı?

Aşırı akım çeken arızalı bir amplifikatör transistörü, PSM-26i'de AL-1 olarak görünecektir. AL-1'in ortadan kalkıp kalkmadığını gözlemleyerek SVM/SPM modüllerini tek tek bus'tan ayırmak, bir yük tarafı arızasını izole eder.

Eğer AL-1, bus tamamen boşaltılmış ve besleme iyi olarak doğrulanmışken devam ederse, güç kartındaki IPM muhtemelen arızalanmış veya hasar görmüştür ve modülün değiştirilmesi veya kartın onarılması gerekir.

AL-5 — Yaşlanan Bir PSM-26i'de Ön Şarj Zaman Aşımı

PSM-26i'deki AL-5, DC bus kapasitörlerinin güç açıldıktan sonra beklenen ön şarj süresi içinde çalışma voltajı eşiğine ulaşmadığını gösterir.

Daha yeni bir modülde AL-5 nadirdir. On beş veya daha fazla yıllık hizmeti olan bir modülde, iki nedenle gerçekçi bir bakım olayı haline gelir.

İlk olarak, ön şarj direnci — başlangıçta bus kapasitörlerine ani akımı kontrol eden bir akım sınırlama bileşeni — yaşlanma ve termal döngü ile direnç değerinde kayabilir.

Direnci nominal değerden önemli ölçüde artmışsa, ön şarj oranı yavaşlar ve zamanlayıcı dolmadan önce eşiğe ulaşamayabilir.

İkinci olarak, bus filtre kapasitörleri, yüksek sıcaklıkta yıllarca çalışarak eşdeğer seri direnç (ESR) biriktirir.

Yüksek ESR, kapasitörlerin şarj kabul oranını etkiler ve ön şarj süresini eşiğin üzerine uzatabilir.

Yaşlanan bir PSM-26i'de her güç açılışında tutarlı AL-5, modülün ön şarj devresi bileşenlerinin dikkat gerektirdiğinin bir işaretidir — ya uzman tezgah değerlendirmesi ya da kapasitörleri ve ön şarj bileşenlerinin yenileme sırasında incelenmiş veya değiştirilmiş yenilenmiş bir modülle tam ünite değişimi.

H026'dan H140'a Yükseltme — Ne Zaman Taşınmalı, Ne Zaman Kalmalı

A06B-6140-H026, ikinci nesil eşdeğeridir: aynı 29.8kW, 200V'da aynı 106A, aynı 283–339V DC bus, aynı aşağı akış amplifikatör uyumluluğu. Doğrudan bir yedektir — parametre değişikliği yok, kablolama değişikliği yok, CNC yapılandırma güncellemesi yok. Dahili tasarım farklılıkları, A06B-6110 serisindeki bilinen aşınma modellerini ele almak üzere güncellenmiş bileşen seçimi ve kart mimarisindedir.

Pratik soru zamanlamadır.

Eğer bir PSM-26i hiç servis görmemişse, yirmi yıla yaklaşıyorsa ve fanları değiştirilmemişse, yakın gelecekte AL-2 veya AL-A alarmı makul bir beklentidir.

Planlanmamış bir arıza öncesinde, bir sonraki planlanmış bakım penceresinde modülü A06B-6140-H026 ile değiştirmeye yönelik planlanmış bir karar, beklenmedik bir üretim duruşunun tetiklediği acil bir değişimden farklı bir kesinti ve maliyet profiline sahiptir.

PSM-26i'nin hala güvenilir bir şekilde çalıştığı ve en son fan servisinden makul bir mesafede olduğu makineler için, H026 ile devam etmek ve bir sonraki onaylanmış arızada değişim planlamak da aynı derecede geçerlidir.

Karar, makinenin üretim kritikliği ve planlanmış ile planlanmamış kesinti arasındaki maliyet farkı etrafında bir planlama egzersizidir.

SSS

S1: Hem A06B-6110-H026 hem de A06B-6140-H026 satış sonrası olarak mevcuttur. Bir alıcı, hangisini yedek olarak temin edeceğine nasıl karar verir?

Her iki modül de yedek olarak doğru şekilde çalışacaktır — makinede elektriksel ve mekanik olarak eşdeğerdirler. A06B-6140-H026, mevcut nesil tasarımdır ve bu güç sınıfı için en son kart revizyonunu temsil eder.

Beş ila on yıl daha çalışması beklenen bir makine için, A06B-6140-H026 tartışmasız ileriye dönük bir seçimdir. Daha düşük maliyetle test edilmiş, garantili bir A06B-6110-H026 değişimi mevcut olduğunda maliyet duyarlı durumlar için geçerliliğini korur. Seçim işlev değil, servis ömrü beklentisi ve ekonomidir.

S2: PSM-26i'deki kaçak algılama devresi, tam bir toprak arızası gelişmeden önce bir alarm üretir. Kaçak algılama uyarılarına ne zaman müdahale edilmelidir?

Herhangi bir onaylanmış kaçak algılama alarmı, kabul edip devam etmek yerine araştırılmayı gerektirir. Devre, mevcut olmaması gereken PE'ye akan akımı algılar — bu, motor sargılarında veya çıkış kablosunda yalıtım bozulmasını gösteren bir yoldur, PSM dahili bir arızası değil.

Yalıtım arızasının ilerleyici doğası, bugün küçük bir kaçak alarmı üreten bir motorun birkaç hafta veya ay içinde tam bir sargıdan toprağa arızası geliştirebileceği anlamına gelir. Kaçak alarmı sırasında bağlı motor ve çıkış kablolarının yalıtım direnci testi (Megger testi), hangi motorun veya kablonun kaynak olduğunu belirler.

Kaçak algılama aşamasında müdahale etmek — tam sargı arızasından önce — tam bir toprak arızasıyla ilişkili bir devrenin açılmasının daha yüksek onarım maliyetini ve daha uzun kesintiyi önler.

S3: PSM-26i açıldıktan sonra, DC bus'ın kullanılabilir hale gelmesinden önce ön şarj dizisi ne kadar sürer?

Doğru çalışan bir PSM-26i'de, ön şarj dizisi tipik olarak modüle güç uygulandıktan sonra yaklaşık üç ila beş saniye içinde tamamlanır.

Ön şarj durumu, bus voltajı çalışma aralığına ulaştığında ön panel LED'i veya ekranı normal çalışma göstergesine geçer.

Dizi bu pencere içinde başarılı bir şekilde tamamlanırsa, AL-5 görünmez.

Eğer belirli bir güç açılışı, normal gösterge görünmeden önce beklenenden daha uzun sürerse — AL-5 tetiklenmese bile — ön şarj devresi bileşenleri izlenmeye değerdir, çünkü sınırdaki performans genellikle nihai bir AL-5 arızasından önce gelir.

S4: A06B-6110-H026, iki fanından yalnızca biri çalışırken çalıştırılabilir mi?

Herhangi bir fan durmuşken çalıştırmak desteklenen bir durum değildir ve geçici bir çözüm olarak ele alınmamalıdır. Modülün nominal çıkışta güvenli bileşen sıcaklıklarını koruması için her iki fan da gereklidir.

Modül, AL-2 veya AL-A göründükten sonra çalışmaya devam edecektir — alarm, tüm konfigürasyonlarda modülü hemen kapatmaz — ancak termal marjlar azalır ve AL-3'e (soğutucu aşırı ısınma kapanması) veya kontrol kartı hasarına giden zaman çizelgesi tamamen ortam koşullarına ve gerçek yüke bağlıdır.

Her iki alarm için de fan değişimi doğru yanıttır.

S5: PSM-26i'nin çalışma sırasında herhangi bir sesli gürültü üretmesi normal midir ve ne zaman gürültü bir sorun olduğunu gösterir?

Doğru çalışan bir PSM-26i, iki fanından tutarlı, orta frekanslı bir hava akışı gürültüsü üretir ve aktif ön uç IGBT aşamasından hafif bir anahtarlama gürültüsü üretebilir.

Fan tonunda ani bir değişiklik — daha düşük bir perde, pürüzlülük veya aralıklı titreşim — yatak aşınmasının erken bir uyarısıdır ve bir AL-2 veya AL-A olayının öncüsü olarak ele alınmalıdır.

Modül gövdesinden daha önce bulunmayan yeni, daha yüksek perdeli bir vızıltı veya uğultu, gevşek bir bileşenden mekanik rezonans, zor durumdaki bir kapasitör veya bus devresindeki anormal bir elektriksel koşul anlamına gelebilir.

PSM-26i'deki herhangi bir olağandışı yeni gürültü, reddedilmek yerine araştırılmayı gerektirir.
