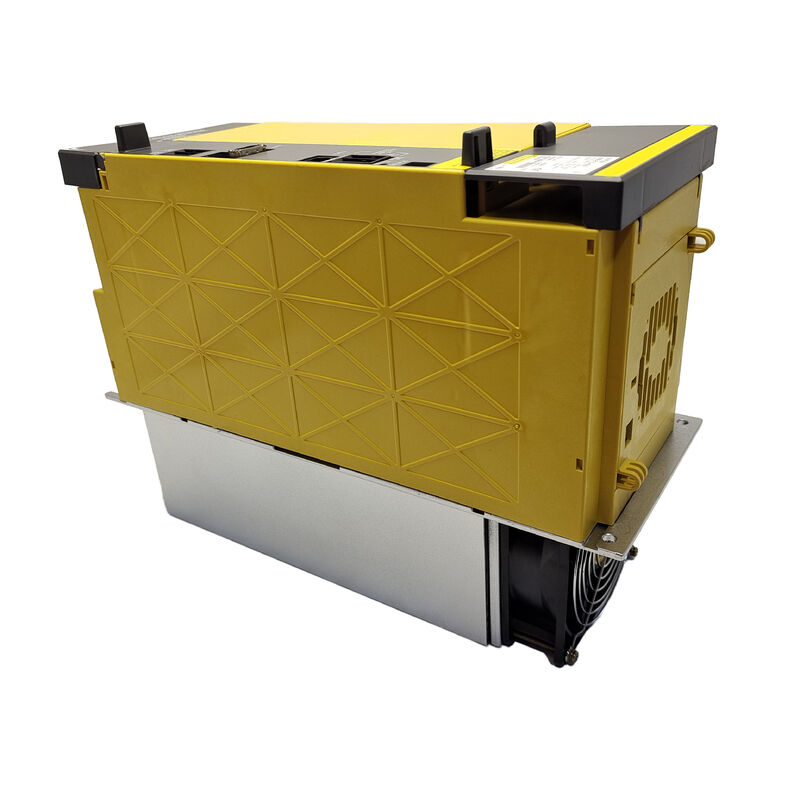

FANUC A06B-6110-H030 Alpha i Serisi Güç Kaynağı Modülü PSM-30i
FANUC'un Alpha i serisi sürücü sisteminde A06B-6110-H030 olarak adlandırılan A06B-6110-H030 , 200V sınıfı kurulumlar için 30 kW'lık bir güç kaynağı modülüdür. Üç fazlı AC şebekeyi, zincirdeki her αi servo amplifikatörüne ve iş mili amplifikatörüne güç sağlayan regüle edilmiş bir DC bara voltajına dönüştürür ve yerleşik güç rejenerasyon özelliğine sahiptir.
ai Serisi Sürücü Mimarisi İçindeki Rolü
FANUC'un Alpha i serisi sürücü sistemi, servo ve iş mili amplifikatör modüllerinin özel bir güç kaynağı modülü tarafından sağlanan paylaşılan bir yüksek voltajlı DC baradan güç çektiği modüler bir mimari kullanır. PSM-30i, 200V sınıfı sistemler için bu DC baranın kaynağı olarak hizmet eder ve CNC makineleri için tüm amplifikatör zincirine güç sağlar. Bir PSM arızası tüm hareket eksenlerini durdurur, bu da bu modülü kritik bir bakım bileşeni haline getirir.
Teknik Özellikler
| Parametre | Değer |
|---|
| Parça Numarası | A06B-6110-H030 |
| Model Tanımı | PSM-30i / αiPS-30 |
| Seri | FANUC Alpha i (αi) — 6110 Serisi |
| Modül Tipi | Rejenerasyonlu AC/DC Güç Kaynağı Modülü |
| Giriş Voltajı | 200-240 V AC, 3 fazlı, 50/60 Hz |
| Çıkış Voltajı (DC Bara) | 283-339 V DC |
| Nominal Çıkış Gücü | 30 kW |
| Rejenerasyon Yöntemi | Güç rejenerasyonu (enerjiyi AC hattına geri döndürür) |
| Ağırlık | Yaklaşık 17,99 lbs (8,2 kg) |
| Nesil | İlk nesil 6110 serisi |
| Ardıl Parça | A06B-6140-H030 |
| Üretici | FANUC Corporation, Japonya |
Güç Rejenerasyonu Faydaları
Enerjiyi ısı olarak dağıtmak için fren dirençleri kullanan eski sistemlerin aksine, PSM-30i, motor yavaşlama enerjisini AC güç hattına geri döndürmek için güç kaynağı rejenerasyon teknolojisini kullanır. Bu yaklaşım, güç tüketimini önemli ölçüde azaltır, arıza noktaları olarak direnç bankalarını ortadan kaldırır ve kabin termal bütçesinden ısı yükünü kaldırır.
Alarm Kodları ve Tanılama
A06B-6110-H030, LED alarm kodları aracılığıyla hataları bildiren yerleşik kendi kendine tanı özelliklerine sahiptir:
| Alarm | Durum |
|---|
| AL-1 | Ana güç modülünde aşırı akım |
| AL-2 | Soğutma fanı durdu (dahili) |
| AL-3 | Ana devre soğutucu aşırı sıcaklık |
| AL-4 | DC bara voltajı düşüşü |
| AL-5 | Ana kapasitör belirtilen süre içinde şarj olamadı |
| AL-6 | Giriş güç kaynağı anormal |
| AL-7 | DC bara voltajı anormal derecede yüksek |
| AL-A | Harici soğutma fanı (soğutucu fanı) durdu |
| AL-E | Giriş güç kaynağı anormal — faz açık |
AL-4 ve AL-5, yıllarca hizmetin ardından genellikle kapasitör bozulmasıyla ilgili yaygın saha arızalarıdır. AL-2 ve AL-A, rutin bir bakım öğesi olan soğutma fanı arızasını gösterir.
Uyumlu CNC Sistemleri
A06B-6110-H030, FANUC'un ana CNC platformlarındaki 200V sınıfı αi serisi sürücü sistemleri için belirlenmiştir:
- FANUC 0i Serisi (0i-B, 0i-C, 0i-D) — Dikey işleme merkezlerinde, tornalama merkezlerinde ve tel erozyon makinelerinde yaygın olarak kullanılır
- FANUC 16i / 18i Serisi — Çok eksenli işleme merkezleri ve tornalama-frezeleme merkezleri için daha yüksek işlevli CNC
- FANUC 21i Serisi — Asya ve Avrupa takım tezgahlarında yaygın olan orta menzilli CNC
- FANUC 30i / 31i / 32i Serisi — Yüksek hızlı işleme ve hassas havacılık ekipmanları için en yetenekli platform
30 kW derecesi, daha büyük PSM-37i veya PSM-55i varyantlarının gerekli olmadığı makine konfigürasyonlarını kapsar.
Nesil Karşılaştırması
A06B-6110-H030, ilk nesil 6110 serisi FANUC Alpha i güç kaynağı modüllerine aittir. Doğrudan ardılı, aynı mekanik boyutu ve elektriksel arayüzü korurken güncellenmiş PCB revizyonları ve değiştirilmiş kablo panolarına sahip olan A06B-6140-H030'dur. 6140 serisi, çoğu kurulumda 6110 için bir form-uyum-işlev değişimi olarak hizmet eder.
Bakım ve Yedek Parça Stratejisi
PSM, FANUC αi serisi ekipman çalıştıran tesisler için en yüksek öncelikli yedek parçalar arasındadır çünkü:
- Bir PSM arızası, bozulmuş bir çalışma modu olmadan tüm makine hareketini aynı anda durdurur
- Arızalı PSM'lere sahip işleme merkezleri ve tornalama merkezleri, değişim yapılana kadar parça üretemez
- 30 kW derecesi, çoğu standart 3-5 eksenli dikey işleme merkezini ve CNC tornalama merkezini kapsar
Doğrulanmış bir yedek modüle sahip olmak, kritik arızalar sırasında üretim kesinti süresini en aza indirir.
Sıkça Sorulan Sorular
A06B-6110-H030 ile A06B-6140-H030 arasındaki fark nedir?
Her ikisi de 200V sınıfı αi serisi sistemler için 30 kW dereceli FANUC PSM-30i güç kaynağı modülleridir. A06B-6110-H030 ilk nesil (6110 serisi) versiyonudur; A06B-6140-H030, güncellenmiş PCB revizyonlarına sahip ikinci nesil ardılıdır. Aynı mekanik montaj, elektriksel bağlantılar ve işlevsel özelliklere sahiptirler.
Hangi FANUC CNC kontrolleri ve makine tipleri A06B-6110-H030'u kullanır?
PSM-30i, FANUC 0i, 16i, 18i, 21i, 30i, 31i veya 32i CNC kontrolleriyle eşleştirilmiş herhangi bir FANUC 200V sınıfı αi serisi sürücü sisteminde kullanılır. Yaygın uygulamalar arasında dikey ve yatay işleme merkezleri, CNC tornalama merkezleri ve toplam servo ve iş mili motor gücünün 30 kW kapasite dahilinde olduğu 5 eksenli makineler bulunur.
PSM-30i, sürücü kabini içinde tam olarak ne yapar?
PSM, üç fazlı 200-240V AC şebekeyi, αi serisi zincirindeki tüm servo amplifikatör modüllerine ve iş mili amplifikatör modüllerine motor gücü sağlayan regüle edilmiş DC bara voltajına (283-339V DC) dönüştürür. Ayrıca amplifikatör modüllerine 24V DC kontrol gücü sağlar. Çalışan bir PSM olmadan hiçbir hareket ekseni çalışamaz.
PSM-30i'mde neden AL-4 veya AL-5 görünüyor ve önce neyi kontrol etmeliyim?
AL-4 (DC voltaj düşüşü) ve AL-5 (ana kapasitör şarj olamadı), yaşlanan PSM ünitelerinin DC bara bölümündeki kapasitör bozulmasından kaynaklanan yaygın nedenlerdir. Öncelikle, doğru voltaj, dengeli fazlar ve faz açık olmaması (AL-E) için üç fazlı giriş voltajını kontrol edin. Giriş gücü doğruysa, modül muhtemelen bileşen düzeyinde onarım veya değişim gerektirir.
A06B-6110-H030 onarılabilir mi ve yenilenmiş bir ünite geçerli bir alternatif midir?
Evet, özel FANUC sürücü onarım atölyeleri, kapasitörleri, fanları ve diğer yaşa bağlı parçaları değiştirerek PSM-30i ünitelerini bileşen düzeyinde yeniden oluşturur. Canlı FANUC sistemlerinde test edilmiş yenilenmiş üniteler, özellikle artık üretilmeyen eski 6110 serisi parçalar için yeni modüllere maliyet etkin alternatifler sunar. Yenileyicilerin yalnızca masaüstü güç kaynakları yerine gerçek FANUC donanımında test edildiğini doğrulayın.
