FANUC A06B-6120-H011

Bu modülün ayırt edici özelliği

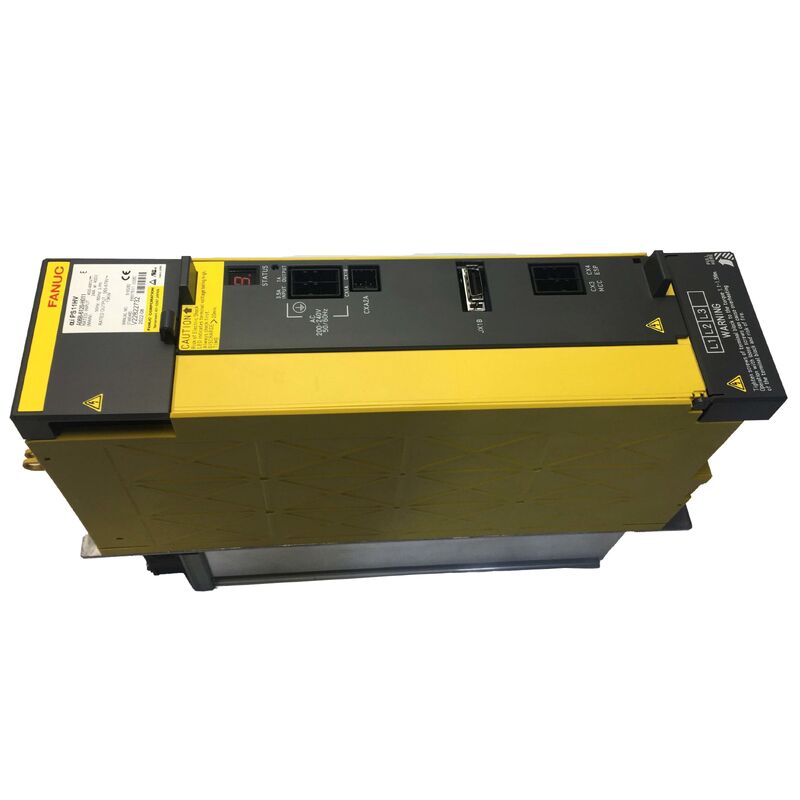

A06B-6120-H011, FANUC'un Alpha i HV (Yüksek Voltaj) serisinden 11 kW güç kaynağı modülü olan PSM-11HVi'dir. HV işareti makinenin güç kaynağı voltaj sınıfını tanımlar:Bu modül 400V AC üç fazlı giriş kabul eder ve aynı dolapta HV derecelendirilmiş servo ve spindle amplifier modüllerini besleyen düzenlenmiş DC otobüsünü üretir..

Bu, standart 200V Alpha PSM serisi (A06B-6077-H111, PSM-11) ile değiştirilemez.Ama A06B-6077 200~230V AC girişinden çalışırken A06B-6120 400V AC için tasarlanmıştır.Makinenin gelen güç kaynağı doğru olanı belirler. Yanlış gerilim sınıfı PSM'yi yerleştirmek, parametrelerle düzeltilemeyen temel bir uyumsuzluk yaratır.

11 kW'luk PSM-11HVi, 400V dereceli Alpha i HV tahrik sistemi için DC otobüsünü besler: paylaşılan DC otobüsüne bağlı HV spindle amplifier modülleri ve HV servo amplifier modülleri kombinasyonu.Doğru PSM kapasitesinin seçimi, kabindeki tüm bağlı HV tahrik modüllerinin birleşik sürekli talebine bağlıdır..

Ana Özellikler

90 mm'lik bir ev ️ Soğutma ve Fiziksel Fitness

PSM-11HVi'nin 90 mm genişliğinde arka tarafta harici bir ısınma lavabosu, kontrol elektronikleri boyunca hava dolaşan bir iç fan ve ısınma lavabosunun soğutulmasına yardımcı olan bir dış fan bulunmaktadır.Her iki fan da aşınma malzemeleridir iç fan (ayrı bir yedek olarak servis edilir) soğutma performansını korumak için planlanmış aralıklarla değiştirilmelidir. Fan rulmanı aşınması, fan tamamen arızalanmadan önce duyulabilir bir gürültü üretir; soğutma alarmı beklemek yerine planlanmış bir bakım penceresi sırasında fan değiştirmeyi planlayın.

Dış ısıtma lavabosu kabininin arka panelinden geçer. Kabininin montajı, modülün tüm derinliğini gerektirir. yaklaşık 307 mm. Ön montaj yüzeyinin arkasında,ısı alıcı hava akışı için yeterli boşluklaSıcaklık havuzunun soğutma yolunun engellenmesi, yük altında termal aşırı yük alarmı üretir.

Sık Sorulan Sorular

S1: A06B-6120-H011 (PSM-11HVi) ve A06B-6077-H111 (PSM-11) arasındaki fark nedir?

Her ikisi de 90 mm genişliğinde 11 kW güç kaynağı modülleridir, ancak farklı giriş voltaj sınıflarına hizmet ederler.Güçlendirdiği tahrik modülleri de farklı A06B-6120, 400V giriş için tasarlanmış HV derecelendirilmiş Alpha i tahrik modülleri sağlarSipariş vermeden önce makinenin besleme voltajını ve bağlı tahrik modüllerini doğrulayın.

S2: PSM-11HVi panelleri bireysel olarak tamir edilebilir mi?

Kontrol kartı ve kablo kartı ayrı ayrı kullanılamaz. - kart düzeyinde arızalar değiştirme veya parça düzeyinde kart onarım yeteneğine sahip bir uzmana yönlendirilir.100A transistör modülü ve soğutma fanları ayrı yedek parçalar olarak mevcuttur ve servis sırasında değiştirilebilir.

S3: PSM-11HVi normal yük altında bir otobüs aşırı voltaj alarmı gösterir. Ne kontrol edilmelidir?

Güçlü bir geri dönüşüm frenlemesi olmadan normal yük altında otobüs aşırı voltajı, aktif düzleyici aşamasındaki bir hataya işaret eder ̇ artık doğru düzenleme yapmayan bir IGBT veya kapı tahrik devresine.Dönüştürme ve çalışmaya devam etmeKontrolsüz bir DC otobüs voltaj artışı, bağlı sürücü modüllerine zarar verebilir. PSM, makineyi üretime geri getirmeden önce servis veya değişim gerektirir.

S4: A06B-6120-H011'in değiştirilmesi CNC parametre değişiklikleri gerektirir mi?

PSM, herhangi bir CNC parametresini saklamaz. Fiziksel değişimden sonra, aksaları etkinleştirmeden önce bağlı HV sürücü modüllerinde doğru DC otobüs voltajını kontrol edin.Tüm bağlantı kabloları ve sürücü zincirine lif bağlantıları güç önce doğru yerleştirilmiş olduğunu doğrulayın.

S5: Kullanılmış bir A06B-6120-H011 montajdan önce nasıl değerlendirilmelidir?

Her iki fanın da pürüzsüz dönüşü ve güçlendirilme sırasında doğru hızı kontrol edin. Transistör modülünü görünür termal stres veya yanık izleri için kontrol edin. A static bench power-up confirms the bus voltage appears at no load — but dynamic load testing on a matched HV alpha drive system with motor loads is the only validation that confirms the transistor's switching performance under actual conditions. yük testi ve kurulum tarihinden garanti süresi sunan tedarikçilerden kaynaklanır.
