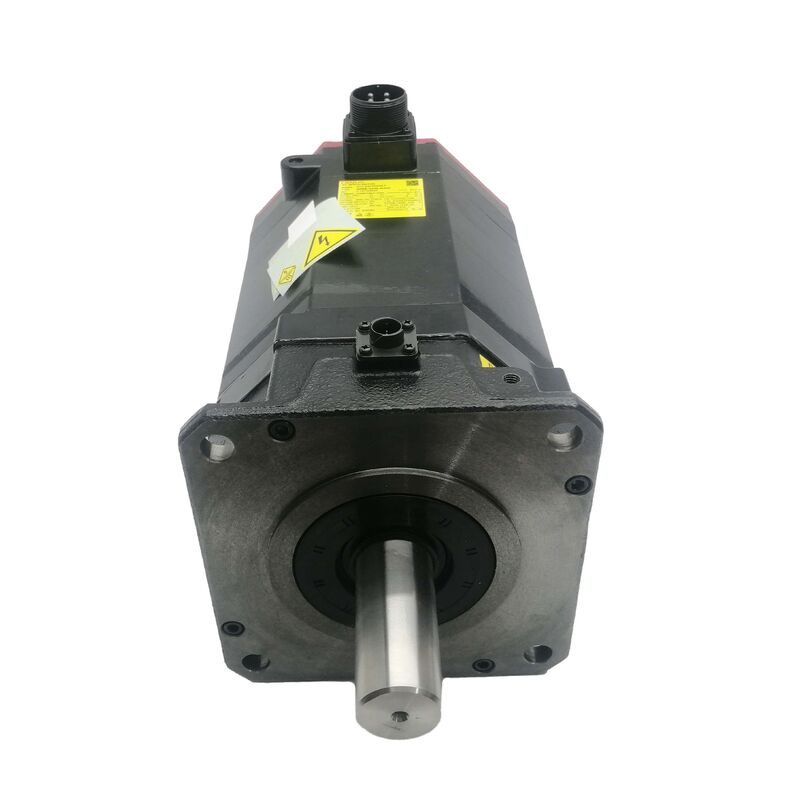

FANUC A06B-0246-B101 | AC22/2000i AC Servo Motor — Düz Pürüzsüz Mil / i1000 Kodlayıcı / 22 Nm Sınıfı / 2000 rpm

AC22/2000i — Bu Motor Nereye Uyuyor

A06B-0246-B101, FANUC'un Alpha C servo motor serisinden AC22/2000i tanımını taşır: 2.000 rpm maksimum hızda 22 Nm durma torku sınıfı. 22 Nm tork sınıfı, onu daha hafif α12/3000 (12 Nm) ve daha ağır α30/1200 (30 Nm) motor sınıfları arasında konumlandırır — orta ila büyük CNC işleme merkezleri ve tornalama merkezlerindeki birincil besleme ekseni sürücüleri için uygundur, burada orta hızda sürekli tork tasarım gereksinimidir.

2.000 rpm maksimum hızda, öncelik yüksek travers hızından ziyade tork otoritesidir. Doğrudan kaplinli 10 mm hatveli bir bilyalı vidada, 2.000 rpm 20 m/dk üretir — çoğu işleme merkezi besleme ekseni hızlı travers gereksinimleri için yeterlidir ve daha ağır makine yapılarındaki kesme kuvvetlerini sürdüren 22 Nm sürekli torku sağlar.

B101 konfigürasyonu, düz pürüzsüz bir mile sahiptir — SLK olarak adlandırılır, yani kamalı kanal yoktur. Kaplin göbeği, düz mil çapı üzerinde sürtünme kelepçesi ile monte edilir. Bu mil stili, kurulumda doğru göbek kelepçeleme torku ve periyodik inceleme gerektirir, çünkü sürtünme kelepçesi, kelepçeleme kuvveti zamanla bozulursa sürekli ters yükler altında kayma geliştirebilir. Takmadan önce mevcut kaplin göbeğinin iç çapının pürüzsüz mil spesifikasyonuyla eşleştiğini doğrulayın.

Anahtar Özellikler

i1000 Kodlayıcı — Artımlı, Referans Noktası Gerekli

i1000 bir artımlı kodlayıcıdır. Her güç açıldığında, makinenin parça üretebilmesinden önce eksen konumu referansını oluşturmak için bir referans-dönüş döngüsü gereklidir. Bu, Alpha C serisi artımlı kodlayıcı motorlarla üretilen makineler için standart ve beklenen davranıştır. Güç açıldığında referans noktası olmadan mutlak konum gerekiyorsa, mutlak kodlayıcılı motor varyantı doğru spesifikasyondur.

SSS

S1: Kaplin seçimi için SLK (pürüzsüz mil) ne anlama geliyor?

SLK, işlenmiş kamalı kanal olmayan düz bir mili tanımlar. Tork iletimi tamamen kaplin göbeği iç çapı ile mil yüzeyi arasındaki sürtünme kelepçesine dayanır. Göbek, mil çapı için doğru boyutta pürüzsüz iç çaplı bir sürtünme tipi olmalıdır. Göbek kilitleme torku, kurulum sırasında kaplin üreticisi tarafından belirtilen değere uygulanmalıdır. Ters yükler altındaki 22 Nm'lik bir motorda, yanlış torklanmış bir sürtünme kelepçeli göbek, hizmet ömrü boyunca mikro kayma geliştirebilir — göbek kurulum torkunu doğrulayın ve periyodik olarak inceleyin.

S2: A06B-0246-B101 ile hangi amplifikatörler uyumludur?

AC22/2000i sınıfı, 22 Nm motor sınıfı için uygun akım derecesine sahip A06B-6079 veya A06B-6096 FSSB ailesinden FANUC Alpha C serisi SVM amplifikatör modülleriyle eşleşir. Eşleştirmeden önce belirli amplifikatör modelini ve nominal akımını motorun nominal akımına karşı doğrulayın. Bu motor Beta serisi amplifikatörlerle uyumlu değildir.

S3: Makine her güç açıldığında referans noktası gerektiriyor. Bunun nedeni i1000 kodlayıcı mı?

Evet. i1000 artımlıdır — mutlak konum belleği yoktur ve eksen referans noktasını oluşturmak için her güç açıldığında bir referans-dönüş döngüsü gerektirir. Bu, Alpha C artımlı kodlayıcı motorlarla donatılmış makineler için normal çalışma davranışıdır. Referans noktası olmadan mutlak konum için, mutlak pals kodlayıcılı bir motor varyantı gereklidir.

S4: A06B-0246-B101 ile motoru değiştirdikten sonra, eksen takip hatası eskisinden daha büyük. Neler kontrol edilmeli?

CNC'nin motor tipi parametresinin AC22/2000i spesifikasyonuyla eşleştiğini doğrulayın. Kodlayıcı kablosunun amplifikatör geri besleme konektöründe tam olarak oturduğunu doğrulayın. Pürüzsüz mil kaplin göbeğini kontrol edin — düz mil üzerinde tam olarak kelepçelenmemiş bir göbek, sürtünme ekleyen mekanik hizasızlık oluşturur, bu da kaplin mekanik olarak arızalanmadan önce bir takip hatası olarak kendini gösterir.

S5: A06B-0246-B101 nereden tedarik ediliyor?

FANUC Alpha C motor satış sonrası aracılığıyla — özel CNC motor satıcıları ve onarım şirketleri değişim, test edilmiş yedek ve yeniden yapılandırma hizmetleri sunar. Sipariş vermeden önce takılı motorun isim plakasından B101 sonekini (düz pürüzsüz mil, i1000) doğrulayın. Değişim programları genellikle arızalı motoru çekirdek iadesi olarak gerektirir.
