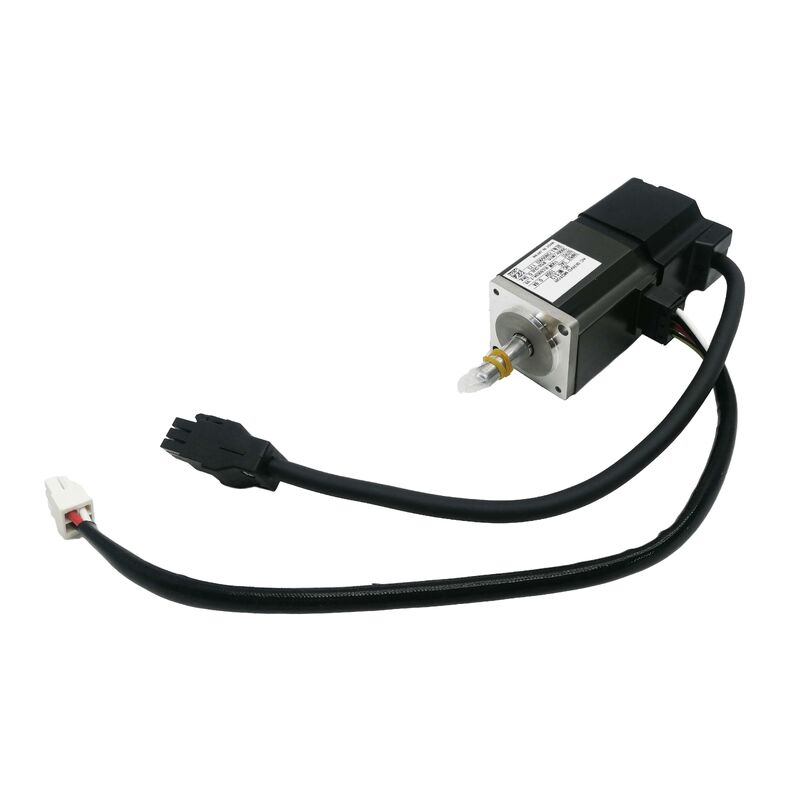

Mitsubishi HC-MFS13G1 AC Servo Motoru
HC-MFS Serisi 100W dişli servomotor
Kesin Çıkarımlı Kompakt Tasarım
Mitsubishi HC-MFS13G1, CNC ve robotik sistemlerdeki zorlu konumlandırma görevleri için tasarlanmış kompakt, düşük güçlü bir servomotordur.Avlanmadan tekrarlanabilir tork sağlar., ve alanın sınırlı olduğu kısıtlı eksenli montajlara sığar.
Mitsubishi'nin MELSERVO J2S dizisinden HC-MFS serisi platformunda inşa edilen bu 100W (0.1 kW) AC fırçasız servo motor, entegre bir azaltma vitesi başlığına sahiptir.0 değerli bir tork ile 000 RPM.32 Nm.
Entegre dişli başı, asmanın hızını orantılı olarak azaltırken çıkış torkunu çarpar. Bu da G1 varyantını daha düşük hızlarda kontrol edilen, yüksek tork dönme gerektiren uygulamalar için idealdir.17 bitlik mutlak kodlayıcı 131Devrim başına 072 darbeler geri bildirim çözünürlüğü, hassas, tekrarlanabilir hareket kontrolünü sağlar.
Teknik özellikler
| Parametreler |
Değer |
| İsimlendirilmiş Çıktı |
100W (0,1 kW) |
| Temel motorun nominal hızı |
3,000 RPM |
| İsimlendirilmiş Döner (Motor) |
0.32 Nm |
| Rütbeli Akım |
0.85 A |
| Güçlendirme Voltajı |
3 fazlı, 200V sınıfı (105V nominal) |
| Kodlayıcı Tipi |
17 bitlik mutlak |
| Kodlayıcı çözünürlüğü |
131,072 ppr |
| Düğme başı konfigürasyonu |
Entegre redüksiyon aleti |
| Motor Serisi |
HC-MFS (Orta durgunluk, küçük kapasite) |
| Soğutma yöntemi |
Doğal konveksiyon |
| Koruma derecesi |
IP65 |
| Uyumlu Servo Güçlendirici |
MR-J2S serisi |
| Çevre çalışma sıcaklığı |
0 ila +40°C |
Entegre Deviz Başlığı Avantajları
Entegre redüksiyon vitesi, tork katlayıcısı olarak hizmet eder - çıkış çubuğu hızı azalırken, mevcut tork orantılı olarak artar.Bu fabrika yapımı entegrasyon kompakt boyutları korur, alan bağlantılı redüktörlerin potansiyel hizalama sorunlarını ortadan kaldırır ve mekan kısıtlı makine ekseninin korumalarına montajı basitleştirir.
HC-MFS serisi, hız aralığında öngörülebilir dinamik tepki sağlayan orta inersi özelliklerine sahiptir.X-Y masa sürücüleri, indeksleme tabloları ve sorunsuz hız takipinin gerekli olduğu küçük besleme eksen uygulamaları.
Sürücü Uygunluğu ve Sistem Entegrasyonu
HC-MFS13G1, MR-J2S serisi servo amplifikatörleri ile kullanılmak üzere tasarlanmıştır. 17 bitlik mutlak kodlayıcı MR-J2S sürücüleriyle yerel olarak iletişim kurar.bir yedek batarya kurulduğunda güç döngüleri yoluyla mutlak konum tutumunu destekleyen.
Not: HC-MFS serisi, Mitsubishi tarafından durduruldu ve daha yeni HF ve HG serileri tarafından değiştirildi.HC-MFS13G1 doğru uyumlu parça olmaya devam ediyor..
Uygulama Ortamları
IP65 derecesi, tamamen toz dışı bırakma ve yönlendirilmiş su jetlerine direnç sağlar, bu da çoğu kapalı CNC ve otomasyon ortamı için uygundur.Doğal konveksiyon soğutması soğutma fanı bakımını ortadan kaldırır, yoğun döngü uygulamalardaki potansiyel arıza noktalarını azaltır.
Tipik uygulamalar arasında yarı iletken işleme ekipmanları, tıbbi cihaz montajı, küçük formatlı CNC yönlendirmesi,ve kompakt servo eksenlerinin sıkı konfigürasyonlarda yığıldığı robot montaj hücreleri.
Sıkça Sorulan Sorular
HC-MFS13G1'in hangi servo güçlendiriciye ihtiyacı var?
Bu motor, Mitsubishi MR-J2S servo amplifikatörleri ile birlikte kullanılmak üzere tasarlanmıştır.17 bitlik mutlak kodlayıcı doğrudan MR-J2S sürücüleriyle iletişim kurar ve dönüşüm arayüzleri olmayan MR-J3 veya MR-J4 amplifikatörleriyle yerel olarak uyumlu değildir..
"G1" isiminin amacı nedir?
G1 sonek, mevcut tork'u çarparken çıkış şaft hızını azaltan entegre hassaslık azaltma dişli başını gösterir.Bu, motoru dış azaltıcılar olmadan düşük çıkış hızlarında yüksek tork gerektiren uygulamalar için uygun kılar.
HC-MFS13G1 hala üretiliyor mu?
Mitsubishi Electric tarafından HC-MFS serisi durduruldu. Yeni sistem tasarımları için Mitsubishi'nin mevcut HF ve HG serisi motorları önerilmektedir.Mevcut MR-J2S denetimli makinelerde bakım ve değiştirme için, orijinal HC-MFS13G1 üniteleri endüstriyel dağıtımcılar aracılığıyla mevcuttur.
Bu motorda elektromanyetik fren var mı?
Hayır. Standart G1 varyantı, yerleşik bir fren içermez.frenli bir varyant (B takma ile belirlenmiş) gereklidir..
HC-MFS13G1 mevcut bir makine içinde bir HC-MFS13'ün yerine geçebilir mi?
Doğrudan düşen bir yedek olarak değil. Entegre dişli başı çıkış çubuğu hızını, torkunu ve fiziksel boyutlarını değiştirir. Değişiklikleri değiştirmek, çiftlemelerde mekanik değişiklikler gerektirir.yük inersi yeniden hesaplamaları, ve servo parametreler ayarları.
Mitsubishi HC-MFS13G1 üretimi kesilmiş bir modeldir. Değiştirmeyi satın almadan önce mevcut sistem özelliklerinizle sürücü uyumluluğunu, mekanik uyum ve kodlayıcı parametrelerini kontrol edin.
