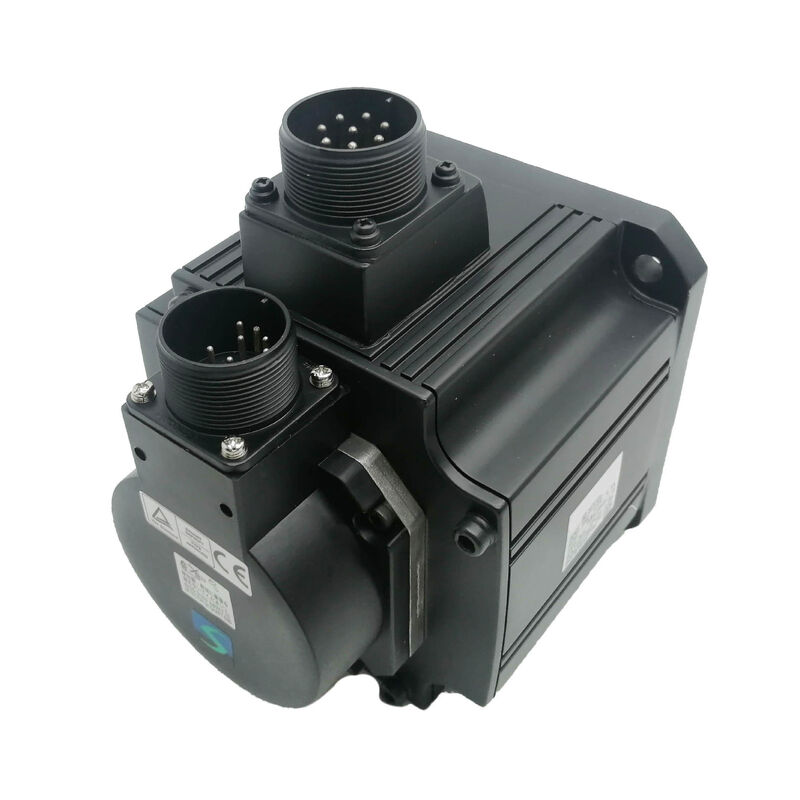

Mitsubishi HC-SF81 AC Servo Motor
HC-SF Serisi 850W Yüksek Torklu Düşük Hızlı Motor, orta düzey dönüş hızlarında önemli tork gerektiren uygulamalar için tasarlanmıştır.
Hız Değil, Tork Üzerine Kurulu
Mitsubishi HC-SF81 servo motor, düşük şaft hızlarında yüksek tork için özel olarak tasarlanmıştır, bu da onu dönüş hızından çok dönme kuvvetinin daha kritik olduğu CNC ve otomasyon uygulamaları için ideal kılar.
Bu 850W nominal çıkışlı motor, 1.000 RPM'de yaklaşık 8,1 Nm tork sağlar; bu, 2.000 veya 3.000 RPM'de çalışan karşılaştırılabilir motorlardan önemli ölçüde daha yüksektir. Çıkış şaftı, 24 mm çapında düz silindirik bir tasarıma ve 110 mm flanş çapına sahiptir, üç fazlı AC 107V üzerinde 5,1 A nominal akımla çalışır. Bu havalandırmasız motor, doğal konveksiyonlu soğutma kullanır ve elektromanyetik fren içermez.
Teknik Özellikler
| Parametre |
Değer |
| Nominal Çıkış |
850W (0,85 kW) |
| Nominal Hız |
1.000 RPM |
| Nominal Tork |
~8,1 Nm |
| Nominal Akım |
5,1 A |
| Besleme Gerilimi |
3 fazlı AC 107V |
| Şaft Tipi |
Düz şaft, φ24 mm |
| Merkezleme Çapı |
φ110 mm |
| Flanş Boyutu |
130 × 130 mm |
| Elektromanyetik Fren |
Dahil Değil |
| Soğutma Yöntemi |
Doğal konveksiyon (havalandırmasız) |
| Kablo Çıkışı |
Ön yüz (güç + enkoder) |
| Motor Serisi |
HC-SF (Orta Atalet, Orta Kapasite) |
| Uyumlu Sürücüler |
MR-J2 serisi |
| Ortam Çalışma Sıcaklığı |
0 ila +40°C |
1.000 RPM'de Uygulama Avantajları
HC-SF81'in 1.000 RPM nominal hızı, daha yüksek hızlı eşdeğerlerine göre watt başına önemli ölçüde daha fazla tork sağlar, bu da birçok uygulamada redüksiyon dişli kutusu ihtiyacını ortadan kaldırır. Bu doğrudan kuplaj yaklaşımı, boşluğu azaltır, dinamik tepkiyi iyileştirir ve bakımı basitleştirir.
İdeal uygulamalar şunları içerir:
- Yüksek yük ataletine sahip döner tablalar ve indeksleme kafaları
- Ağır hizmet tipi işleme merkezlerinin yatay besleme eksenleri
- Sarma ve gerginlik kontrol sistemleri
- Düşük hızda sabit çekiş gerektiren konveyör ve taşıma ekipmanları
Sürücü Uyumluluğu ve Enkoder Sistemi
HC-SF81, analog bir OBA enkoder kullanır ve özellikle MR-J2 serisi servo amplifikatörlerle kullanım için tasarlanmıştır. Bu enkoder mimarisi, daha yeni MR-J2S, MR-J3 ve MR-J4 amplifikatörlerde kullanılan dijital seri enkoderlerden farklıdır, bu da sürücü sistemini değiştirmeden daha yeni motor varyantlarıyla doğrudan değiştirilmesini imkansız hale getirir.
Kurulum Gereksinimleri
Optimum termal yönetim için, 250 × 250 × 12 mm alüminyum montaj plakasına veya eşdeğer termal kütleye monte edin. Düz şaft tasarımı, tork iletimi için kuplaj sıkma kuvvetine dayanır; sık sık çift yönlü tork ters çevirmeleri veya eksenel yükler olan uygulamalar için kamalı şaft varyantlarını göz önünde bulundurun.
Sıkça Sorulan Sorular
HC-SF81'i HC-SFS81 veya benzeri varyantlardan ayıran nedir?
HC-SF serisi MR-J2 sürücüler için analog OBA enkoderler kullanırken, HC-SFS varyantları MR-J2S sürücüler için 17-bit mutlak dijital enkoderlere sahiptir. Birbirleriyle değiştirilemezler ve HC-SF81 daha düşük hızda daha yüksek tork çıkışı ile çalışır.
HC-SF81 dişli kutusu olmadan kullanılabilir mi?
Evet, motorun 1.000 RPM nominal hızı ve yüksek tork çıkışı, orta hızlı yüklere doğrudan kuplajı mümkün kılarak mekanik karmaşıklığı azaltır ve dişli kutusu boşluğunu ortadan kaldırır.
HC-SF81 bir tutma freni içeriyor mu?
Hayır, bu varyant elektromanyetik fren içermez. Güç kesildiğinde konum tutma gerektiren dikey eksenler için frenli HC-SF81B versiyonunu seçin.
Yeni makine tasarımları için modern eşdeğeri nedir?
Mitsubishi'nin mevcut eşdeğeri, 1.000 RPM'de 850W çıkış, 8,1 Nm tork, 22-bit mutlak enkoder ve IP67 koruması sunan MELSERVO J4 serisinden HG-SR81'dir; MR-J4 amplifikatörlerle eşleştirilmiştir.
Yaygın arıza sorunları nelerdir?
Analog OBA enkoder bozulması ve rulman aşınması en yaygın olanlardır. Motor doğal konveksiyonlu soğutmaya dayandığı için, uygun montaj yoluyla termal yönetim kritiktir.
Mitsubishi HC-SF81 eski bir servo motordur. Sipariş vermeden önce sürücü uyumluluğunu, şaft tipini, enkoder protokolünü ve montaj özelliklerini mevcut makine belgelerinizle doğrulayın.
