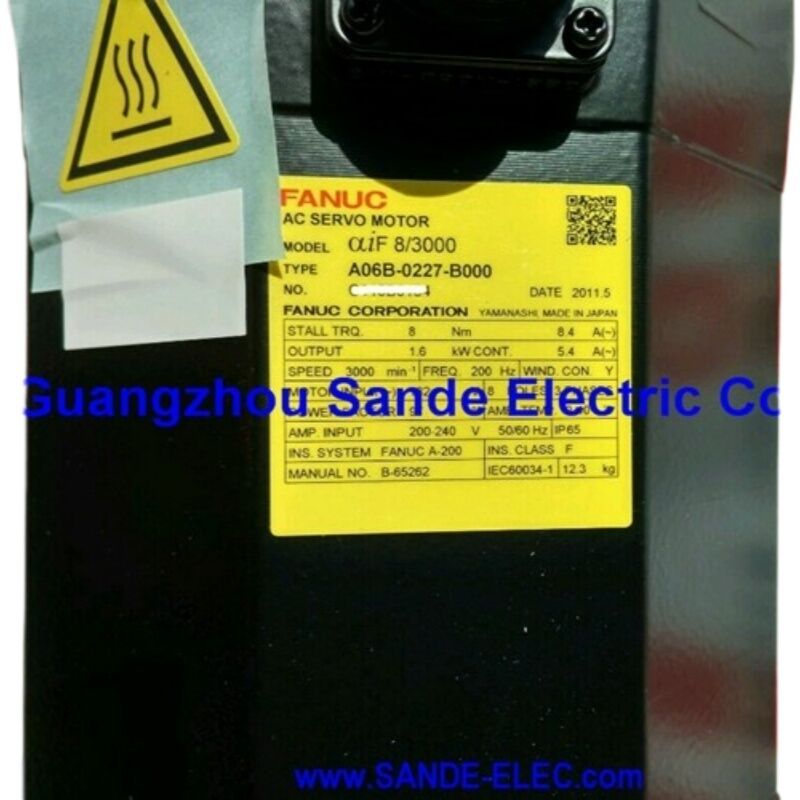

GE FANUC SERVO MOTOR A06B-0227-B000 A06B0227B000 AO6B-O227-BOOO

GE Fanuc A06B-0227-B000 AC Servo Motoru ️ αiF 8/3000, Taper Shaft, A1000 Mutlak, Frensiz

Ürün Genel Görünümü

Parça numarası:A06B-0227-B000

Ayrıca Aradığınız:A06B0227B000, GE Fanuc A06B-0227-B000, FANUC A06B0227B000

Motor Model:αiF 8/3000 (Alpha iF 8/3000)

Marka:GE Fanuc / Fanuc

Sınıflandırma:Fanuc Alpha iF Serisi AC fırçasız servomotoru 8 Nm durma tork, 1.6 kW, 3.000 rpm, Anahtarlı Taper Çubuk, Frensiz, Alpha i A1000 Mutlak Darbe Kodlayıcısı, IP65

Teknik özellikler

GE Fanuc ∙ Parça numarasının arkasındaki marka

Bazı kaynak karışıklığı çevresindeGE FanucAçık olmak gerekirse: GE Fanuc, esas olarak Kuzey Amerika CNC ve otomasyon pazarında faaliyet gösteren General Electric ve Fanuc Ltd. arasında bir ortak girişimdi.GE Fanuc markası altında üretilen motorlar, A06B-0227-B000 dahil olmak üzere, Fanuc markası altında üretilen motorlarla aynıdır.Aynı motor gövdesi, aynı kodlayıcı, aynı elektrik özellikleri, aynı amplifikatör uyumluluğu.GE Fanuc isim plaketi, ürünün belirli pazarlarda satıldığı ticari düzenlemeyi yansıtır..

Bakım ve tedarik amacıyla, GE Fanuc A06B-0227-B000 olarak listelenen bir motor ve Fanuc A06B-0227-B000 olarak listelenen bir motor aynı fiziksel parçadır ve aynı amplifikatörlerle uyumludur.ve etikette hangi marka adı belirtildiğinden bağımsız olarak aynı yedek motorla değiştirilebilir.

Sekiz Newton-Meter 3000 RPM'de Performans Çerçevesini Anlamak

- Evet.8 Nm durma torkve1.6 kWFanuc αiF servo motorlar yelpazesinde, αiF 8/3000 sürekli nominal çıkışla, gerçekten üretken bir pozisyon alıyor.Bu tork çıkışı gerçekçi kesme yükleri altında orta boyutlu makine aracı besleme ekseni sürmek için yeterince önemli olduğu bir noktada oturur, 3.000 rpm tavanı ve kompakt çerçeve, motoru fiziksel olarak yönetilebilir ve sistemin maliyetini makul tutar.

% 90 mekanik verimliliği olan 10 mm atışlı bir top vida üzerinde, 8 Nm yaklaşık 4.5 kN sürekli eksenel itiş kuvvetini sürdürür.Bu, tipik çubuk stok çaplarını işleyen orta bir CNC dönme merkezinin X ve Z ekseni yüklerini kapsar., kompakt dikey bir işleme merkezinin masa sürücüsü ve geniş bir orta formatlı üretim makinelerinin besleme eksenleri.6 kW sürekli çıkış, termal aşırı yük olmadan sürekli kesim geçişleri için güç bütçesini sağlar, yüksek çalışma döngüsü üretim ortamlarında bile.

Bu0,95 Nm/A'lık sabit torkBu motor, çerçeve boyutuna göre verimli bir elektromanyetik tasarımı yansıtan, 1 ampere yakın 1 Nm duraklama akımı üretir.rotor inersi 0,00257 kg·m2motorun dinamik karakterini ′′ daha ağır rotorların yavaşlığı olmadan servo döngü düzeltmelerine hızlı bir şekilde yanıt verecek kadar düşük ayarlar,motorun kısa zamanlı hızlı çapraz hareketlerin keskin ivme talepleri altında kararsız hale gelmemesi için yeterince yüksekHer iki rakam da eksen dinamik performansını tasarlayan veya sorun gideren servosistem mühendisleri için önemlidir.

Anahtarlı Taper Shaft The Machine Tool Standard

Her A06B-0227-B000 gemisimakineli anahtarlı hassas öğütme konik ocağı.Bu bağlantı arayüzü, Fanuc motor nesillerinin on yılları boyunca makine alet servo motorları için varsayılan olmuştur ve nedenler, konik ocağı ilk kez benimsendiğinde olduğu kadar günümüzde de geçerlidir..

Konik geometri, merkezi montaj sırasında otomatik bir kendi kendine merkezlenme etkisi yaratır.Merkezi delik ve ocağı arasındaki konik temas, merkezi otomatik olarak motor ocağı ekseniyle konsantrik olarak hizalar.Hiç ışıltı, hiçbir akış ölçümü, hiç tekrarlı ayarlama yok. Merkez her seferinde doğru pozisyonda oturur.Motor- vida hizalanmasının aşağıdaki hatayı ve yüzey finiş kalitesini doğrudan etkilediği bir CNC ekseninde, bu tekrarlanabilir bağlantı geometri düz bir şaft tasarımı ile karşılaştırıldığında biraz daha karmaşık bir kurulum prosedürüne değer.

Eşleşen anahtar yolundaki anahtar pozitif mekanik bağlantı yoluyla tork aktarır.Anahtar yük kapasitesinin içinde rahatça yer almaktadır. 8 Nm yapısal nedenlerden dolayı gerekli olduğu için anahtar yolu orada değildir., ama konik artı anahtar kombinasyonu ters yük, titreşim,ve uzun servis aralıkları boyunca saf sürtünme sıkıştırmalı koplamaları etkileyebilecek stres veya ilerici gevşeme riski olmadan termal döngü.

Değiştirme amacıyla, makinenin sürücü mekanizması üzerinde zaten hub zaten bu konik geometri eşleşmiş.Çatlak veya hasar için konik yüzeyleri kontrol edin., yeni motoru yerleştirin, çekme boğazı özelliklere göre torklanmış olan merkezi yeniden yerleştirin.

Alfa i A1000 Mutlak Kodlayıcı Her Sabah İletişim Yok

BuAlfa i A1000 darbe kodlayıcısıFanuc αiS ve αiF motor aileleri boyunca standart mutlak kodlayıcıdır ve işletim etkileri A06B-0227-B000 üzerinde A1000 ile donatılmış diğer tüm motorlarda olduğu gibi aynıdır:Hızlandırma hareketi olmadan, her CNC güçlendirilmesinde eksen koordinatı hemen bilinir..

Fanuc αi servo amplifikatör servo amplifikatörünün yedek bataryası tarafından güçlendirilmesiyle çoklu dönüş ası pozisyonu korunur.Gece boyunca kapatıldıktan sonra A1000 kodlayıcısı ile donatılmış her bir eksen yerini hemen rapor eder.Makine çalışmaya hazır otomatik moduna girer, denetlenen referans-dönüş geçişleri yok, aksların işaretlerini bulmasını beklemek yok, çalıştırıldığında üretim gecikmesi yok.

Her biri birden fazla akslı çok sayıda CNC makinesi çalışan bir üretim tesisi için,Bu işletim özelliği, her vardiya ve her iş günü boyunca biriken gerçek zaman tasarrufu anlamına gelir.Ve alarm veya güç olayında programın ortasında durduğu makineler için mutlak kodlayıcı, eksenin tam olarak durduğu pozisyondan devam ettiğini gösterir.Geri kazanımdan sonra nerede olduğunu bilmediği bir eksenden atılmış bir parça yok.

A1000 sunuyor1,000Dönüş başına 1000 darbeler. 10 mm'lik bir atış topu vida üzerinde, her sayım, Fanuc CNC'nin pozisyon döngüsünü kapattığı çözünürlükte 10 nanometre doğrusal yer değiştirmesine karşılık gelir.Bu, modern CNC işleme merkezlerinin elde etmek için inşa edildiği boyut doğruluğunu ve yüzey finiş kalitesini destekler..

Pil bakımı:yedek pil motorda değil, αiSV servo amplifikatöründe. Fanuc CNC düşük pil alarmı verdiğinde değiştirin. Tamamen tükenmiş bir pil, çok dönüşlü sayacıyı sıfırlar.makine koordinat sistemini geri yüklemek için tek seferlik bir eksen referanslandırması gerektiren ′′ zamanında pil bakımıyla önlenebilir.

Servo kilitleme doğru çözüm olduğunda fren yok

BuB000 isimlendirmeYatay eksenlerin büyük çoğunluğunda ve çekim kuvvetinin asmanın dönüş yönü boyunca etkilemediği tüm eksenlerde,Bu doğru ve uygun özellik..

αiSV güçlendirici aktifken ve servo döngüsü kapalıyken, A1000 kodlayıcısı konumunu 1'de rapor eder.000Güçlendirici sürekli olarak emredilen çubuk açısına doğru düzeltilirken, dönüş başına 1000 say.Oturum pozisyonu hareket sırasında oturum pozisyonu ile aynı doğruluk ile tutulur servo kilitlenmiş tutma modu değil ama hareket yöneten aynı kapalı döngü kontrolüYatay eksenlerde, bu tutma güvenilir, doğru ve ek donanım gerektirmez.

Frensiz yapılandırma, motor gövdesini eşdeğer frenli versiyonlardan daha hafif ve daha kısa tutar.fren besleme devresini ve ilgili röle mantığını ortadan kaldırarak makinenin elektrik panelini basitleştirir, ve servis saatleri biriktiren bir aşınma bileşeni olarak fren diski kaldırır.

Bir eksenin yerçekimi yükü taşıdığı yerlerde ‡ dikey tüy sürücüleri, eğimli beslemeler, eğimli masalar ‡ sadece servo kapalı durumda servo kilit yetersizdir ve frenli bir motor gereklidir.A06B-0227 serisinde,B300(taper as, 24V yay fren, A1000 mutlak) dikey eksen uygulamaları için frenli eşdeğerdir..

A06B-0227 Serisi: Yapılandırma Referansı

A06B-0227 serisinin tüm varyantları, αiF 8/3000 motor gövdesini paylaşır. 8 Nm stall, 1.6 kW, 3,000 rpm, A1000 mutlak kodlayıcı.

B000, yatay orta eksenli CNC uygulamaları için en yaygın konfigürasyon olan konik artı anahtarlı, frensiz, standart IP65 baz hattıdır.#0100 mühürlü varyantYüksek soğutma sıvısı ortamları için IP67'ye yükseltilmiştir.

Güçlendirici ve CNC Sistemi Uyumluluğu

A06B-0227-B000Fanuc αi seryo amplifikatörleri (αiSV)Bu motorun mevcut sınıfı için spesifik tahrik kabin konfigürasyonuna bağlı olarak αiSV 20 veya αiSV 40 modülü.Fanuc Serisi 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32i.

Motor, farklı bir seri kodlayıcı protokolü kullanan orijinal α (i olmayan) serisi amplifikatörleriyle veya Fanuc β serisi sürücüleriyle uyumlu değildir.CNC ekseni parametrelerinin αiF 8/3000 motor tipi özelliklerine uygun olduğunu doğrulayın., en yüksek hız ve akım sınırı makineyi tekrar üretime sokmadan önce.

Tipik Uygulamalar

Orta formatlı CNC işleme merkezi birincil besleme ekseni.X, Y ve Z masaları, eyer,dikey ve yatay işleme merkezlerinde 8 Nm durak torkunun orta büyüklükte bir üretim makinesinin birleşik eksen kütlesi ve kesme kuvveti taleplerini ele aldığı ve fırça başı tahrikleri.

CNC dönüş merkezi taşıyıcı ve çapraz kaydırma sürücüleri.Z eksenli taşıma ve X eksenli çapraz kaydırma sürücüleri, tipik üretim dönüş yüklerini işleyen orta CNC dönüş merkezlerinde,burada αiF 8/3000 makinenin iş parçası aralığında üretken besleme oranları için tork ve hız sağlar.

Çok eksenli işleme merkezleri ̇ ikincil eksenli sürücüler.B-eksenli döner tahrikler, yardımcı doğrusal eksenler ve 8 Nm tork sınıfı, ikincil eksen yük bütçesine uygun olan çok eksenli işleme merkezlerinde ikincil konumlandırma mekanizmaları.

Fanuc kontrollü otomasyon ve taşıma ekipmanları.Fanuc kontrollü otomasyon platformlarında, parça transfer sistemlerinde,ve αiSV/αiF 8/3000 kombinasyonunun mutlak pozisyon tutma ile güvenilir kapalı döngü servo performansını sağladığı entegre işleme hücreleri.

Sık Sorulan Sorular

S1: Bu parça numarası için "GE Fanuc" etiketli bir motor ile "Fanuc" etiketli bir motor arasında herhangi bir fark var mı?

GE Fanuc, Fanuc ürünlerinin bir süre Kuzey Amerika pazarlarında satıldığı ticari ortak girişim adıydı.Motorlar, Fanuc tarafından isim plaketinde hangi marka adı belirtildiğinden bağımsız olarak aynı özelliklere göre üretilir.GE Fanuc A06B-0227-B000 ve Fanuc A06B-0227-B000 aynı motor, aynı amplifikatörlerle uyumludur ve birbirlerini değiştirebilirler.

S2: Bu motor her CNC güç döngüsünden sonra yönlendirme gerektirir mi?

Hayır.Alpha i A1000 bir seri mutlak kodlayıcıdır.Fanuc αiSV servo amplifikatöründeki yedek batarya tarafından güç kapalı olarak çoklu dönüş pozisyonu korunur.Eksen koordinatı herhangi bir referans-geri dönüş hareketi olmadan hemen kullanılabilir.Tek istisna yedek pil tamamen tükendiğinde, bu da çoklu dönüş sayacını sıfırlar. CNC'nin düşük pil alarmı vermesi durumunda bataryayı derhal değiştirin.

S3: Temel B000 yerine IP67 mühürlü versiyonu (#0100) ne zaman belirtilmelidir?

TemelA06B-0227-B000 IP65 değerini taşır.∆ yönlendirilmiş su jetlerine karşı koruma.#0100 IP67'ye yükseltme- geçici dalgalanmaya karşı koruma: motorun doğrudan soğutma sıvısı akışına, yüksek basınçlı soğutma sıvısı püskürtmesine maruz kaldığı bir konuma monte edildiğinde IP67 varyantını belirtin.veya motor montaj bölgesinde soğutma sıvısı birikimiDoğrudan kesim bölgesinden uzakta standart korunan bir panel konumunda monte edilen motorlar için, IP65 yeterlidir.

S4: A06B-0227-B000 için hangi güçlendirici modülü gereklidir ve hangi CNC sistemleri bunu destekler?

Motor birFanuc αi seryo amplifikatörü (αiSV) Makinenin tahrik dolabı belgelerinden spesifik αiSV akım değerinin 8 Nm / 8 olarak onaylanması gerekir.Bu motorun bir durak akımı, onu αiSV ürün hattının orta aralığında yerleştirir.Uyumlu CNC platformları şunları içerir:Fanuc Serisi 0i-D, 0i-F, 16i, 18i, 21i, 30i ve 31iMotor, farklı bir kodlayıcı arayüz protokolü kullanan orijinal α serisi (i olmayan) SVU amplifikatörleriyle uyumlu değildir.

S5: B000 (brek yok, konik as) aynı makinde bir B300 (24V fren, konik as) yerine geçebilir mi?

Dikey bir eksende veya çekim gücünün şaft dönme yönü boyunca hareket ettiği herhangi bir eksende güvenli değildir. The B300 carries a spring-applied brake providing mechanical holding at servo-off — a safety function required when the axis mass would otherwise descend under gravity when the amplifier is de-energisedB000'in böyle bir mekanizması yoktur ve pozisyon tutma için servo kilidine dayanır.doğrulanmış yatay eksenOrijinal motorun B300 olduğu ve emniyet için frenlere hiç ihtiyaç duyulmadığı,B000 yedek makine için mühendislik durumu mevcuttur, ancak bu belirleme makinenin eksen yük koşullarının resmi bir gözden geçirilmesini gerektirirŞüpheniz varsa, fren seçeneğini kullanın.
