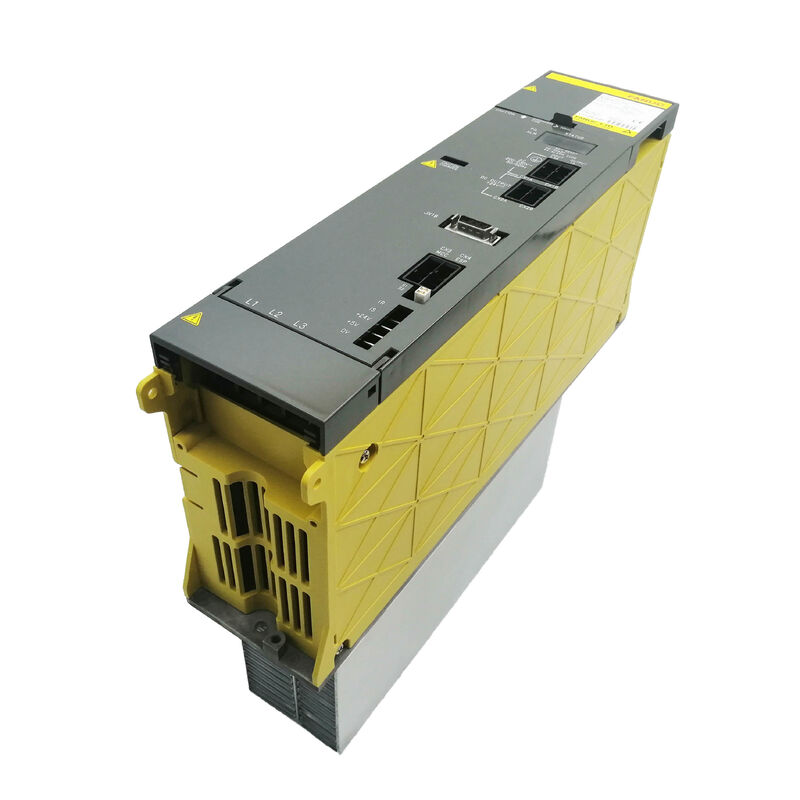

Fanuc Servo Güç Tedarik Modülü A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

Fanuc A06B-6077-H111 | Alpha Güç Kaynağı Modülü PSM-11 — Servo Güç Dönüştürücü, 13.2kW, 200–230V AC 3 Fazlı, 49A, 283–325V DC Bus

Genel Bakış

Fanuc'un ürün sınıflandırmasında "servo güç dönüştürücü" olarak adlandırılan Fanuc A06B-6077-H111 modülü, bu terim modülün mühendislik rolünü tam olarak yansıtmaktadır. Tesisin üç fazlı AC güç kaynağı ile makine eksenlerini süren servo ve iş mili amplifikatörleri arasında yer alan PSM-11, hareket kontrolünü mümkün kılan güç dönüşümünü gerçekleştirir: alternatif akımı, makinedeki her bir alfa serisi SVM ve SPM modülünün kullandığı sabit 283–325V doğru akım veri yolu voltajına doğrultur ve düzenler.

Fanuc'un alfa sürücü hiyerarşisinde, PSM-11, A06B-6077 ürün grubuna aittir — PSM-15'ten PSM-55'e kadar olanları kapsayan A06B-6087 serisinin altında konumlanan, iki alfa güç kaynağı ailesinin daha küçük olanıdır.

Bu aile ayrımı kozmetik değildir; A06B-6077 modülleri, toplam sürücü sistemi güç talebinin 13.2kW'a sığdığı kompakt ve küçük takım tezgahı konfigürasyonları için özel olarak tasarlanmıştır.

Küçük bir iş mili motoruna (3.7kW veya 5.5kW sınıfı) ve Seri 0-D veya 16/18/21 CNC çalıştıran iki veya üç kompakt servo eksene sahip bir makine, doğal bir PSM-11 uygulamasıdır.

13.2kW kapasitesi bu konfigürasyonu yeterli bir payla karşılar ve kompakt modül formatı (~2.26kg), bu makine sınıfını karakterize eden daha küçük elektrik dolaplarına uyar.

PSM-11, daha büyük A06B-6087 PSM modülleriyle aynı enerji geri kazanım mekanizması olan aktif güç rejenerasyonu içerir.

Eksenler yavaşladığında, motor frenleme enerjisi bir dirençte yakılmak yerine AC gücüne dönüştürülerek üç fazlı beslemeye geri beslenir.

Sık konumlandırma döngülerine sahip küçük makineler için bu rejenerasyon, daha serin dolaplar ve üretim vardiyası boyunca tesis beslemesinden daha düşük enerji çekişi anlamına gelir.

Alternatif olan A06B-6081 serisindeki PSMR tipi, ayrı bir harici deşarj direnci ünitesi gerektirir; PSM-11 bu ihtiyacı tamamen ortadan kaldırır.

PSM-11'i alfa ailesindeki diğer modüllerden ayıran bir özellik, harici zorunlu soğutma gereksinimidir.

Fanuc'un resmi alfa sistemi belgeleri, PSM-11'i çok daha büyük PSM-45 ile birlikte harici zorunlu hava gerektiren modüller olarak açıkça gruplandırmaktadır.

13.2kW, ~2.26kg'lık bir modül için bu beklenmedik görünebilir — bu, 150mm genişliğindeki A06B-6087 modüllerinin kendi kendine yeten soğutucu ve fan düzenlemesine uymayan PSM-11'in kompakt muhafaza tasarımını yansıtmaktadır.

Kurulum, PSM-11'in soğutucu yüzeyleri boyunca yönlendirilmiş hava akışı sağlamalıdır; tam yükte yalnızca doğal dolap konveksiyonuna güvenmek, AL03 aşırı ısınma kapanmalarına yol açacaktır.

Anahtar Özellikler

Servo Güç Dönüştürücü — Alfa Sürücü Zincirindeki Rolünü Anlamak

Alfa sürücü sisteminin mimarisinde güç, tesis beslemesinden → PSM → DC bus → SVM/SPM amplifikatörleri → motorlara akar. Bu zincirdeki PSM-11'in rolü, AC-DC dönüşüm aşamasıdır.

Motor hızını veya konumunu kontrol etmez — bu, aşağı akışındaki SVM ve SPM modüllerinin sorumluluğundadır. PSM-11'in yaptığı şey, tüm aşağı akış modüllerinin güvendiği düzenlenmiş voltajda DC bus'ı korumak ve hızlanma veya kesme yükleri ortalamanın üzerine çıktığında bu modüllerin ihtiyaç duyduğu anlık akımı sağlamaktır.

DC bus düzenlemesinin kalitesi, aşağı akış amplifikatör performansını doğrudan etkiler.

Bus voltajının 283–325V penceresinin dışına çıkması — yetersiz besleme akımından kaynaklanan düşüşler veya rejenerasyon enerjisinin geri dönenden daha hızlı gelmesi nedeniyle oluşan aşırı yükselmeler — makineyi durduran sürücü alarmlarına neden olur.

PSM-11'in kontrol devresi, bus voltajını sürekli olarak izler ve bus'ı spesifikasyon dahilinde tutmak için doğrultucunun görev döngüsünü ayarlar, bu da servo döngü kalitesinin gerektirdiği kararlı besleme rayını sağlar.

200V'de 49A nominal AC girişi, dönüşüm kayıpları hesaba katıldıktan sonra yaklaşık 13kW gerçek giriş gücüne karşılık gelir — 13.2kW nominal DC çıkışına yakından uyar. Giriş ve çıkış arasındaki bu sıkı ilişki, modülün termal verimliliğini tanımlar; giriş gücünün çoğu, anahtarlama bileşenlerinde ısıya dönüşen küçük bir kesirle birlikte gerçekten DC bus'ına ulaşır.

A06B-6077 ve A06B-6087 — İki Alfa Ailesi, Bir Bus Kavramı

A06B-6077 (PSM-5.5 ve PSM-11) ve A06B-6087 (PSM-15'ten PSM-55'e kadar) aileleri, aynı 283–325V DC bus çıkışını üretir ve aynı aktif rejenerasyon prensibini kullanır. Farklılıklar güç seviyesi, fiziksel format ve uyumlu kart spesifikasyonlarındadır.

Bir PSM-11, aynı dolap yuvasında bir PSM-15'in yerini doğrudan alamaz — fiziksel muhafaza boyutları ve DC bus bağlantı düzenlemesi farklıdır.

Her ailenin kendi dahili kartları vardır (A06B-6077, A16B-2202-0461/A16B-2202-0420 kullanır; A06B-6087 PSM-15, A20B-1006-0470/A16B-2202-042x kullanır) ve bunlar birbirinin yerine geçemez.

Ancak, aşağı akış SVM ve SPM amplifikatör modülleri her iki aileden de DC bus gücüyle uyumludur — bir PSM-11 bus'ından akım çeken bir SVM modülü ve bir PSM-26 bus'ından akım çeken bir SVM modülü, her ikisi de aynı düzenlenmiş 283–325V'u görür ve amplifikatör açısından aynı şekilde çalışır.

Kaçak Algılama ve Alarm Referansı

PSM-11, bağlı motor çıkış kablolarındaki toprak arızası koşullarını izleyen bir kaçak algılama devresi içerir. Bu, tam bir arıza gelişmeden önce sargı yalıtımının bozulması hakkında erken uyarı sağlar. PSM-11'in ön panel ekranındaki anahtar alarm kodları:

AL01 — Ana güç modülünde aşırı akım (PSM-11 sınıfında IPM arızası — not: bu, AL01'in AC giriş aşırı akımı anlamına geldiği PSM-15 ve üstü modellerden farklıdır).

AL02 — Kontrol devresi fanı durdu. Devam etmeden önce dahili fanı (A90L-0001-0422) değiştirin.

AL04 — DC bağlantı voltajı düşüşü. Aşağı akış amplifikatör modüllerini ve bus bağlantılarını kontrol edin.

AL05 — DC bus ön şarjı tamamlanamadı. Modül içindeki ön şarj devresini inceleyin.

SSS

S1: PSM-11 harici zorunlu soğutma gerektiriyorsa, makinenin dolabında gereken minimum hava akışı düzenlemesi nedir?

Fanuc'un alfa serisi kurulum kılavuzu (B-65162), her PSM tipi için gereken hava akışını belirtir. PSM-11 için temel gereksinim, harici soğuk havanın — geri dönüştürülmüş dolap havası değil — modülün soğutucu yüzeylerine yönlendirilmesidir.

Soğutucu yüzeyine harici hava yönlendiren küçük bir eksenel fan veya dolap dışından PSM-11'in soğutucu bölgesinden zorunlu hava akışı sağlayan bir dolap tasarımı bu gereksinimi karşılar.

Gereken hava akışı hacmi, soğutucunun termal direnci ve 49A girişindeki ısı üretimi ile belirlenir — B-65162 kılavuzu, tam fan tipi ve minimum hava akış hızını belirtir.

S2: A06B-6077-H111, orijinal alfa SVM modülleri yerine alfa i serisi amplifikatörleri (A06B-6114 SVM) güçlendirebilir mi?

Hayır. Alfa nesli PSM (A06B-6077 ve A06B-6087) ve alfa i nesli aiPS (A06B-6110 ve A06B-6140) mimari olarak ayrıdır.

DC bus voltajı benzerdir, ancak PSM ve aşağı akış amplifikatörleri arasındaki kontrol gücü dağılımı, bus çubuğu donanımı ve iletişim mimarisi her nesil için özeldir.

Alfa i (A06B-6114) SVM modülleri, bir alfa i aiPS (A06B-6110/6140 serisi) güç kaynağı gerektirir.

Bir A06B-6114 SVM'yi bir PSM-11 bus'ına bağlamak desteklenen bir yapılandırma değildir.

S3: Makine çalışması sırasında harici zorunlu hava soğutmasının PSM-11'de ihmal edilmesinin sonucu nedir?

Harici zorunlu hava soğutması olmadan, PSM-11 soğutucu sıcaklığı sürekli çalışma sırasında artacaktır. Artış oranı, ortam dolap sıcaklığına ve gerçek yük seviyesine bağlıdır.

Dolapta özel PSM-11 soğutması olmadan tam 13.2kW çıkışta, sonunda AL03 (soğutucu aşırı ısınması) meydana gelecektir. Modül, IPM transistörünü korumak için kapanır.

Düşük yüklerde, soğutucu daha uzun süre AL03 eşiğinin altında kalabilir, ancak termal pay azalır ve herhangi bir ortam sıcaklığı artışı onu aşabilir — üretim için güvenilmez bir durum. Harici soğutma gereklidir, isteğe bağlı değildir.

S4: PSM-11, Seri 0-C ve 0-D kontrolleriyle uyumlu olarak listelenmiştir. 0i ve 16i/18i kontrollerini de destekliyor mu?

Evet. A06B-6077-H111, alfa sürücü sistemini kullanan 0i-A kontrol ailesiyle (ve alfa sürücü mimarisini kullanan en eski dijital servo kontroller olan Seri 16 (A/B), 18 (A/B) ve 21 (A/B) kontrolleriyle uyumludur.

0-C ve 0-D uyumluluğu, Fanuc'un alfa sürücü mimarisini kullanan en eski dijital servo kontrollerini yansıtmaktadır.

PSM-11, tüm bu kontrol nesillerinde kompakt alfa sürücü sistemleri için güç kaynağı olarak hizmet vermeye devam etmektedir.

S5: Yedek bir A06B-6077-H111 takıldıktan sonra, modülün doğru çalıştığını hangi kontroller doğrular?

Makineyi açın ve PSM-11'in ön panel göstergesini izleyin — normal çalışma, DC bus ön şarjı tamamlandıktan sonra, güç uygulandıktan birkaç saniye içinde sabit bir durum göstergesi göstermelidir. PSM ekranında veya CNC'nin servo alarm ekranında herhangi bir alarm görünmediğini onaylayın.

Beklendiği gibi SVM modülü durum göstergelerinde DC bus voltajının göründüğünü doğrulayın. Tüm durum göstergeleri normalse, makineyi otomatik döngüye döndürmeden önce servo döngü çalışmasını doğrulamak için her ekseni yavaş manuel jog ile çalıştırın.

Değiştirme öncesi alarm kodunu belgeleyin ve tekrarlanmadığını onaylayın.
