Fanuc Alpha Güç kaynağı, 17.5kW A06B-6087-H115 A06B6087H115 AO6B-6O87-H115

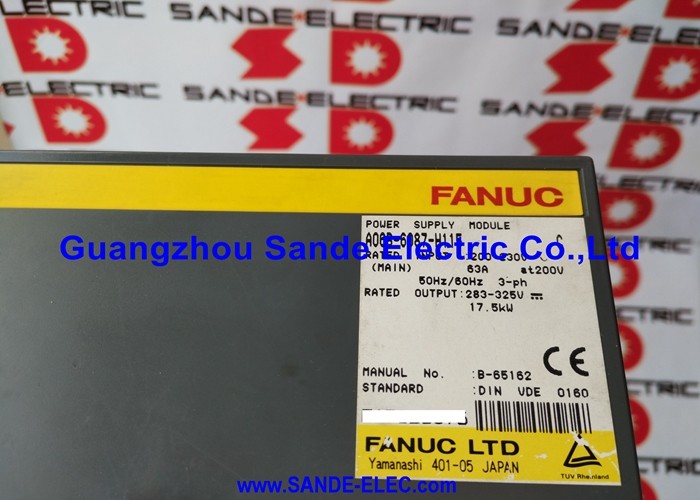

Fanuc A06B-6087-H115 | Alpha Güç Kaynağı Modülü PSM-15 — 17.5kW, 200–230V 3 Fazlı, 63A Giriş, 283–325V DC Bus Çıkışı, CNC 16i / 18i / 21i

Genel Bakış

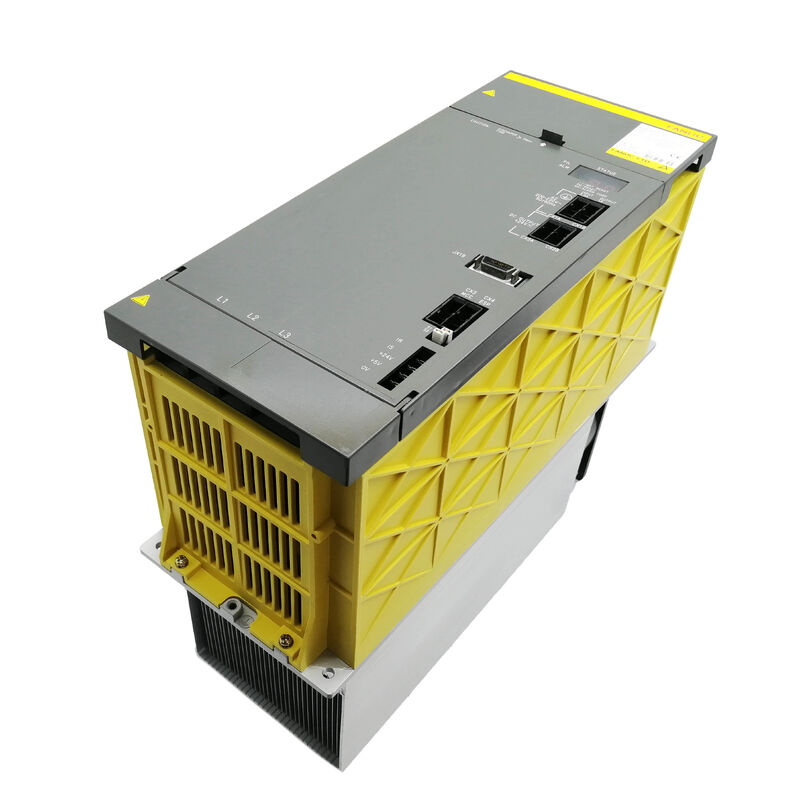

Fanuc A06B-6087-H115 , Fanuc'un alpha serisi sürücü sistemindeki 15 sınıfı güç kaynağı modülü olan PSM-15'tir. Görevi temeldir: tesisin güç kaynağından üç fazlı 200–230V AC alır, bunu düzeltir ve kararlı bir 283–325V DC bara haline getirir ve bu bara voltajını sürücü rafındaki tüm servo ve iş mili amplifikatör modüllerine dağıtır. Alpha serisi CNC makinelerindeki her eksen hareketi, her iş mili dönüşü, her motor akım darbesi nihayetinde bu modülün DC bara çıkışından enerji çeker. Bu, PSM-15'i tüm sürücü sistemi için tek güç sürekliliği noktası haline getirir — arızalandığında makine durur.

17.5kW sürekli çıkış derecesi, PSM-15'in tüm aşağı akış sürücü modülleri boyunca eşzamanlı olarak sürdürebileceği toplam birleşik sürekli güç talebini tanımlar.

Tipik bir orta boyutlu işleme merkezi konfigürasyonunda, bir PSM-15 bir iş mili amplifikatör modülüne (SPM) ve bir dizi servo amplifikatör modülüne (SVM) hizmet eder, iş milini ve besleme eksenlerini bu 17.5kW zarfı içinde birlikte besler.

200V'de 63A dereceli giriş, tam çıkış koşulları altında birincil AC çekişini yansıtır ve bu rakam, tesisin elektrik tasarımının hem devre kesici derecesi hem de güç hattı empedansı açısından karşılaması gereken rakamdır.

Aynı ailedeki daha basit PSMR (rejeneratif direnç) güç kaynağı varyantlarından PSM-15'i ayıran şey, aktif güç rejenerasyonu yeteneğidir. Bir servo veya iş mili motoru yavaşladığında, dönen kütlede depolanan kinetik enerji amplifikatörden DC bara doğru geri akar.

PSMR sisteminde bu enerji bir dirençte ısı olarak dağıtılır. PSM-15'te, aktif bir ön uç devresi bu rejeneratif enerjiyi üç fazlı AC kaynağına geri döndürür — enerjiyi ısı olarak yakmak yerine etkili bir şekilde tesisin elektrik sistemine geri besler.

Yüksek iş mili ataletine veya sık ağır yavaşlamalara sahip makineler için bu rejenerasyon yeteneği, elektrik kabini içindeki ısı üretimini anlamlı ölçüde azaltır ve sürücü sisteminin genel enerji verimliliğini artırır.

PSM-15, 150 mm genişliğinde bir modüldür — beslediği 60 mm ila 90 mm SVM servo modüllerinden daha geniştir — ve hem dahili hem de harici soğutma fanlarının yanı sıra harici bir soğutucu kanat bloğu taşır.

Bu termal yönetim düzenlemesi, PSM-15'in sürdürdüğü sürekli yüksek akım çalışmasını yansıtır: çekirdeğindeki 200A transistör modülleri, bileşen sıcaklıklarını derecelendirilmiş limitler içinde tutmak için sürekli olarak çıkarılması gereken önemli miktarda ısı üretir.

Harici fan (A90L-0001-0335/B) ve dahili fan (A90L-0001-0422) ayrı ayrı yedek parça olarak mevcuttur, bu da önemlidir çünkü bir fan arızası, tüm modülün değiştirilmesine neden olmak yerine kurtarılabilir bir bakım olayıdır.

Anahtar Özellikler

DC Bus — Her Ekseni Güçlendirmek Ne Anlama Geliyor

PSM-15'in koruduğu 283–325V DC bara sadece bir güç rayı değildir — tüm anlık motor akım taleplerinin çekildiği enerji deposudur. Üç servo ekseni aynı anda hızlandığında, üçü de aynı anda DC baradan akım çeker.

PSM-15'in ön uç doğrultucusu ve filtre kapasitör bankası, bara voltajını 283–325V düzenlenmiş aralıkta tutarken, aşağı akış amplifikatörlerinin tepe geçici taleplerini karşılayacak şekilde boyutlandırılmıştır.

Birleşik tepe akım talebi, kapasitör bankasının geçici olarak sağlayabileceğinden fazlaysa, bara voltajı düşer ve CNC düşük voltaj durumunu bir sürücü alarmı olarak algılar.

Bu nedenle, belirli bir makine için PSM seçimi, yalnızca sürekli güç talebini değil, aynı anda bağlı tüm eksenlerin tepe akım profilini de dikkate almalıdır.

15kW nominal tanımı, sürekli bir derecelendirmeye karşılık gelir; gerçek PSM-15 donanımı, servo hızlanma olaylarının karakteristik kısa süreleri için daha yüksek tepe akımlarını destekler.

Fanuc'un PSM seçim prosedürü, tüm eksen güç derecelerinin toplamına bir eşzamanlı çalışma faktörü uygulayarak bunu hesaba katar — 17.5kW sürekli PSM-15, tipik olarak tepe eşzamanlı talebi seçim kılavuzu dahilinde kalan sistemler için uygundur.

Güç Rejenerasyonu — Enerji ve Isı

Aktif rejenerasyon olmayan bir makinede, iş milinin nominal hızdan sıfıra yavaşlaması önemli bir enerji bertaraf etme sorununu temsil eder.

6000 rpm'de dönen 7.5kW veya 11kW'lık bir iş mili motoru önemli miktarda dönel kinetik enerji depolar. Bir takım değiştirme döngüsünde 2–3 saniyede durdurmak, tüm bu kinetik enerjiyi bir yere emmeyi gerektirir — bir PSMR sisteminde bir dirence; bir PSM sisteminde AC şebekesine geri.

PSM-15'in aktif rejenerasyon devresi, DC bara voltajını sürekli olarak izler ve yavaşlama enerjisi barayı üst limitine doğru yükselttiğinde, aktif ön ucu üç fazlı kaynağa akım döndürmek üzere değiştirir.

Bu, DC barayı termal bir dağılım olayı olmadan düzenleme sınırları içinde tutar, ayrı bir rejeneratif direnç tertibatına olan ihtiyacı ortadan kaldırır ve elektrik kabini içindeki ısı yükünü azaltır.

Sık takım değişiklikleri ve iş mili hızlanma/yavaşlama döngülerine sahip bir makinede tam bir üretim vardiyası boyunca, kabin içindeki termal fayda önemlidir — kabin sıcaklıkları daha düşük çalışır, bileşen ömrü uzar ve kabin klima kapasitesi ihtiyacı azalabilir.

Soğutma Sistemi ve Fan Bakımı

PSM-15'in termal yönetimi üç paralel yol kullanır: harici soğutucu kanat bloğu, ısıyı transistör modüllerinden dış havaya iletir; harici fan (modülün dışına monte edilmiştir), soğutucu kanatlarından ortam havasını çeker; ve dahili fan, kontrol elektroniğindeki sıcak noktaları önlemek için modül muhafazası içindeki havayı dolaştırır.

Modülün sürekli olarak nominal çıkışı sürdürebilmesi için üç yolun da çalışır durumda olması gerekir.

Fan bakımı, PSM-15'in uzun ömürlü olması için en yaygın önleyici eylemdir. Her iki fan da ayrı yedek parça olarak mevcuttur ve tüm modül değiştirilmeden değiştirilebilir.

PSM-15'in ön panelindeki 7 segmentli ekranında görünen AL02 alarm kodu, dahili kontrol devresi fanının durduğunu gösterir — bu, termal aşırı sıcaklık durumundan önceki bir uyarıdır ve ertelenmiş bir onarım nedeni yerine acil bir bakım olayı olarak ele alınmalıdır.

Harici fanın arıza yolu benzerdir: soğutucu sıcaklığı, AL03 (soğutucu aşırı sıcaklığı) sürücü kapanmasını tetikleyene kadar yükselir.

Alpha serisi makineleri çalıştıran tesisler için pratik bir öneri, alarm geçmişini kaydetmek ve modülün sürekli üretim hizmetinde beş yıldan eski olduğu biliniyorsa, herhangi bir planlı makine bakım duruşu sırasında, fanlardan biri arızalanmış olsa da olmasa da her iki fanın da değiştirilmesidir.

Fan rulman aşınması yaşa bağlıdır ve rulman arızasından önce her zaman belirgin bir gürültü sunmaz.

Dahili Kartlar ve Servis Edilebilir Bileşenler

PSM-15 iki ana kart içerir: kablolama kartı A20B-1006-0470, güç bölümü bağlantılarını, transistör modüllerine giden kapı sürücü sinyallerini ve G/Ç arayüzünü işler; kontrol kartı A16B-2202-042x (son ek revizyona göre değişir) düzenleme algoritmasını, koruma mantığını ve LED alarm ekranını çalıştırır.

Bu kartlardan hiçbiri ayrı satılmaz — modül servis birimidir.

Transistör modülleri (üç adet 200A ünite), dahili fan, harici fan, kontrol devresi için pil paketi ve DC bara sigortaları bireysel yedek parça olarak mevcuttur ve yetkili servis mühendisleri tarafından bir revizyon sırasında değiştirilebilir.

Alpha PSM-15 Alarm Kodu Referansı

PSM-15'in ön panelindeki 7 segmentli LED ekranı, arıza durumlarında alarm kodları gösterir. PSM-15'e özgü anahtar alarm anlamları:

AL01 — Ana devre girişinde aşırı akım (PSM-15'ten PSM-30 sınıfına özgü; PSM-5.5 ve PSM-11'den farklıdır, burada AL01 IPM hatası anlamına gelir). Üç fazlı besleme voltajı dengesini, gelen hat sigortalarını ve AC reaktörünün durumunu kontrol edin.

AL02 — Kontrol devresi soğutma fanı durdu. Çalıştırmadan önce dahili fanı değiştirin.

AL03 — Ana devre soğutucu aşırı sıcaklığı. Harici fan çalışmasını kontrol edin, kabin ortam sıcaklığının spesifikasyona uygun olduğunu doğrulayın ve soğutucu kanatlarının soğutucu sisi veya talaş birikintileri ile tıkanmadığını onaylayın.

AL04 — DC bağlantı voltajı düşüşü. DC baranın minimum çalışma eşiğinin altına düştüğünü gösterir. Bir güç kaynağı giriş sorunu, PSM içindeki arızalı bir doğrultucu bölümü veya aşağı akış modüllerinden aşırı eşzamanlı akım talebi anlamına gelebilir.

AL07 — Düşük voltaj DC (başlangıçta DC bağlantı şarj devresi hatası). DC bara ön şarj devresi, barayı beklenen süre içinde çalışma voltajına yükseltemedi — genellikle PSM içindeki arızalı bir ön şarj direnci veya kontaktör anlamına gelir.

SSS

S1: A06B-6087-H115, aynı sürücü rafındaki hem alpha hem de alpha i serisi amplifikatör modüllerini güçlendirebilir mi?

A06B-6087 PSM ailesi, alpha (ön-i) amplifikatör modülleriyle uyumlu güç kaynağı neslidir — özellikle A06B-6079, A06B-6080, A06B-6088, A06B-6089 ve A06B-6096 SVM ve SPM aileleri.

Alpha i (ai) nesli amplifikatörler (A06B-6114 serisi SVM), A06B-6110 serisi aiPS güç kaynaklarını kullanır.

Bu iki güç kaynağı nesli, aynı sürücü veri yolu içinde çapraz uyumlu değildir.

Alpha'dan alpha i'ye kısmi bir sürücü sistemi yükseltmesinden geçen bir makine, uyumlu bir güç veri yolu mimarisini korumak için PSM'nin yanı sıra SVM ve SPM modüllerinin de değiştirilmesini gerektirecektir.

S2: PSM-15 girişindeki önerilen AC reaktörünün (A81L-0001-0123) amacı nedir?

AC reaktörü (hat reaktörü olarak da adlandırılır), tesis güç kaynağı ile PSM-15'in üç fazlı giriş terminalleri arasına monte edilir.

İki amacı vardır: başlangıçta DC bara ön şarj aşamasında akım yükselme hızını sınırlar, PSM'nin doğrultucu diyotlarına ve tesis güç hattına binen ani akım stresini azaltır; ve PSM'nin doğrultucu devresinin aksi takdirde tesis güç sistemine geri enjekte edeceği harmonik bozulmayı zayıflatır.

Katı güç kalitesi gereksinimlerine sahip tesislerde veya PSM'nin hassas ekipmanlarla bir güç beslemesini paylaştığı yerlerde, reaktör isteğe bağlı değildir — hem sürücü sistemi hem de tesisin elektrik altyapısı için bir korumadır.

S3: PSM-15 AL01 gösterdiğinde, tüm modül değiştirilmeli mi yoksa hata daha spesifik olarak teşhis edilebilir mi?

PSM-15 sınıfı için AL01, ana devre girişinde aşırı akım anlamına gelir — doğrultucu bölümüne akan üç fazlı AC akımı koruma eşiğini aşmıştır. PSM'nin dahili doğrultucu veya transistör modüllerinin arızalı olduğuna karar vermeden önce şunları kontrol edin: PSM giriş terminallerindeki üç fazlı besleme voltajı (voltaj dengesizliği veya besleme düşüşü görünür aşırı akıma neden olabilir), gelen hat sigortaları, takılıysa AC reaktörü (reaktördeki faz dışı bir durum ciddi besleme dengesizliği üretir) ve alarmın belirli bir operasyonel olayla (iş mili başlatma, eşzamanlı çok eksenli hızlanma) ilişkili olup olmadığı.

Ağır yük altında yalnızca görünen bir hata, marjinal bir transistör modülünü gösterebilirken, güç açıldığında hemen görünen bir hata, bir doğrultucu veya ön şarj devresi sorununu işaret eder.

S4: 17.5kW çıkış derecesi, PSM-15'in belirli bir makine konfigürasyonu için boyutlandırılmasında nasıl kullanılır?

PSM-15'in 17.5kW'ı sürekli bir derecelendirmedir — modülün termal limitleri aşmadan tüm bağlı SVM ve SPM modüllerine eşzamanlı olarak teslim edebileceği toplam güç.

Belirli bir makine için PSM-15'in yeterli olduğunu doğrulamak için, bağlı tüm amplifikatör modüllerinin (servo + iş mili) derecelendirilmiş sürekli gücünü toplayın, bir eşzamanlı çalışma faktörü uygulayın (tüm eksenlerin nadiren aynı anda tam derecelendirilmiş güç talep ettiği gerçeğini hesaba katmak için tipik olarak 0.7), ve bu rakamın 17.5kW'ın altında olduğunu doğrulayın.

Ek olarak, iş mili amplifikatörünün motorunun başlangıçta veya ağır kesme sırasında tepe akım talebinin, olayın süresi boyunca PSM'nin tepe akım kapasitesini aşmadığını doğrulayın.

S5: PSM-15'teki dahili veya harici fanlardan birinin arızalanması durumunda makine üzerindeki etkisi nedir ve onarım ne kadar acildir?

Bir fan arızası acil olarak ele alınmalıdır — makine hemen durmadığı için değil, kalan termal marjın daralması ve ısı ile ilgili bir kapanmaya kadar olan sürenin tahmin edilemez hale gelmesi nedeniyle.

Harici fan durduğunda, çalışma sırasında soğutucu sıcaklığı AL03 tetiklenip PSM transistör modüllerini korumak için kapandığında yükselir.

Serin bir ortam sıcaklığında bu dakikalar veya saatler sürebilir; yaz üretim ortamında sıcak bir kabinde, fan durduktan sonra dakikalar içinde gerçekleşebilir. Dahili fan arızası, kontrol kartı sıcaklığı için benzer sonuçlar doğurur.

Her iki durumda da, makineyi yalnızca yakından izleyerek çalıştırmaya devam edin ve acil fan değişimi planlayın — fan değişimi, aşırı ısınma arızasının gerektireceği transistör modülü değişimiyle karşılaştırıldığında küçük bir onarımdır.
