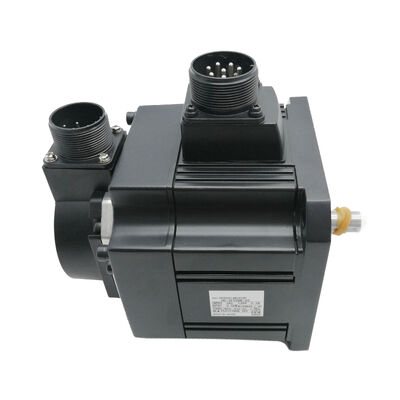

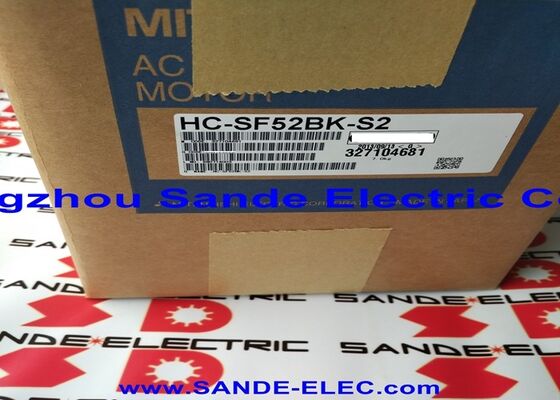

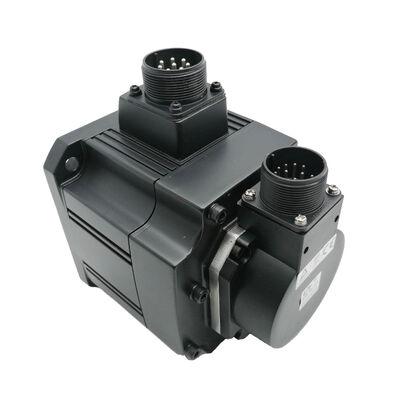

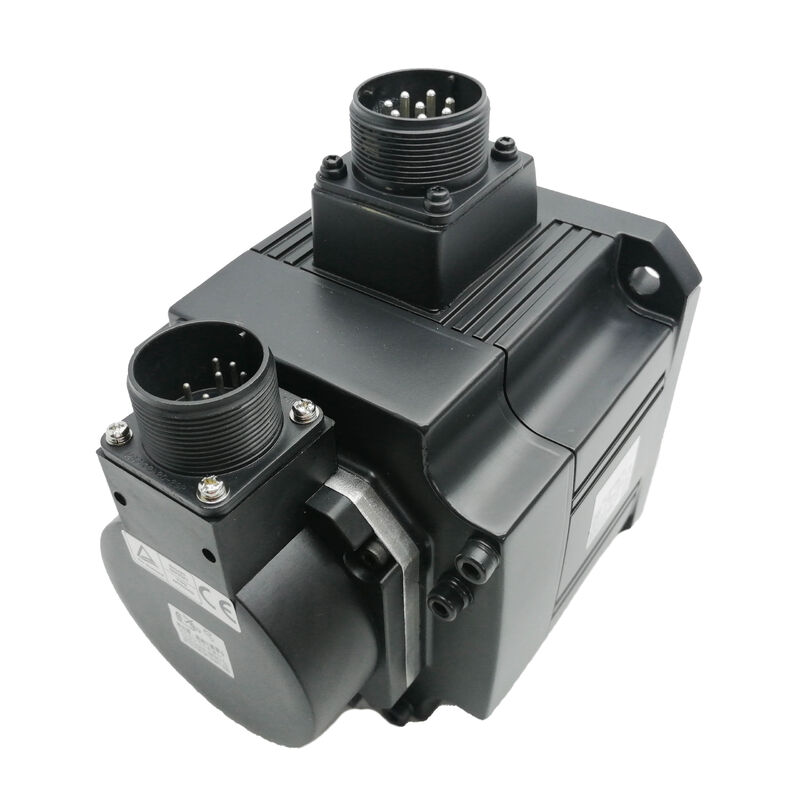

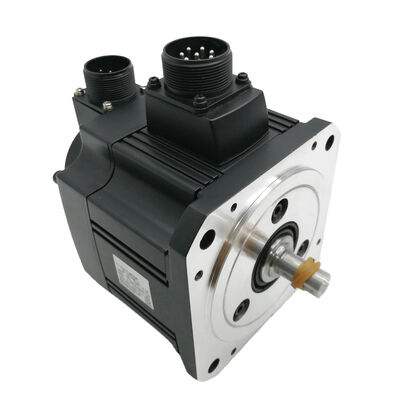

Mitsubishi HC-SF52BK-S2 800W Orta İnersiya AC Servo Motoru
Mitsubishi HC-SF52BK-S2, 480V AC endüstriyel güç ortamları için tasarlanmış 800W orta inersi, fırçasız AC servomootorudur.dikey eksenli sürücüler ve elektriksizken mekanik pozisyon tutma gerektiren uygulamalar için ideal hale getirir.
Önemli Not:Bu motor üreticisi tarafından durdurulmuştur.teslim süreleri mevcut üretim parçalarından daha az öngörülebilir.
Ana Özellikler
| Model Numarası |
HC-SF52BK-S2 |
| İsimlendirilmiş Çıktı |
800W |
| Belirli Hız |
2000 RPM |
| Güçlendirme Voltajı |
480V AC |
| Motor Türü |
Fırçasız AC Servo |
| Seriler |
HC-SF (Orta Durgunluk) |
| Entegre fren |
Evet (BK) |
| İnerti sınıfı |
Orta |
| Geri bildirim sistemi |
Ekranlı Kodlayıcı |
| Sürücü Uyumluluğu |
MR-J2S Serisi (MELSERVO) |
| Soğutma yöntemi |
Kendiliğinden Soğutulan (Doğal Konveksiyon) |
| Montaj Tipi |
Flanş montu |
| Durum |
Üretici tarafından durduruldu |
Motor Özellikleri ve Uygulamalar
Orta Durgunluk Tasarımı Faydaları
HC-SF serisi orta inersi motorları, orta ila önemli yük inersi ile eksenlerde istikrarlı, kontrol edilebilir hareket sağlar.İş hız aralığı boyunca yük altında sabit pozisyon tutma ve öngörülebilir tepki ile sonuçlanır.
Fren fonksiyonunu tutmak
Entegre tutucu fren, motor gücünün çıkarılmasıyla otomatik olarak çalışır ve motor çubuğunu sıkıştırarak çekim veya statik yüklere karşı ekseni sabit tutar.Bu güvenlik açısından kritik olan özellik dikey eksenlerde ve yüklü makine bileşenlerinde kontrolsüz hareketi engeller..
Fren gücü gereksinimleri:Tutma frenine, makinenin CNC kontrolörü veya PLC röle çıkışları aracılığıyla dizgi mantığı ile kontrol edilen ayrı bir 24V DC kaynağı gereklidir.
Önemli Kurulum Denetimleri
- Fren Serbestleştirme Doğrulama:Kontrol ekseni normal servo tork ile serbestçe hareket eder
- Fren tutma kontrolü:Enerji kesildiğinde servo tork olmadan eksinin durduğu doğrulanır.
Tipik Uygulamalar
- CNC işleme merkezi Z-eksel spindle baş sürücüleri
- CNC torna ana besleme ve çapraz kaydırma ekseni konumlandırma
- Döner masa ve indeksleme başı tahrik ekseni
- Frenleme parkı gerektiren endüstriyel robot eklemleri aktüatörleri
- Gantry yükleyicisinin dikey eksen konumlandırması
- Taşıma hattı paleti ve armatür pozisyonu
Sürücü Uyumluluğu ve Sistem Entegrasyonu
HC-SF52BK-S2 Mitsubishi MR-J2S servo amplifikatörleri için tasarlanmıştır. MR-J2S-80A tipik 800W eşleştirme.Parametre yönetimi Mitsubishi'nin MR Configurator yazılımı ile yedeklemek için ele alınır, ayarlama ve teşhis.
Uyumluluk Notu:HC-SF serisi kodlayıcı arayüzü MR-J2S amplifikatörlerine eşleştirilir. Mevcut MR-J4 veya MR-JE amplifikatörleriyle doğrudan uyumluluk garanti edilmez.
Sürüden kesilmiş motor için kaynak rehberi
- Fren ve konektör uyumluluğu için tam parça numarası HC-SF52BK-S2'yi kontrol edin.
- En düşük belirsizlik için yeni-eski stok veya nitelikli yeniden üretilen birimleri düşünün
- Motor değişimi sırasında eski kablo takımlarını kontrol edin ve potansiyel olarak değiştirin
- Üretim kritik ekipmanları için yerleşim yerinde yedek parçaların tutulması
Sıkça Sorulan Sorular
Mitsubishi HC-SF52BK-S2 ile uyumlu hangi servomamplifier?
HC-SF52BK-S2 Mitsubishi MR-J2S servo amplifikatörleri için tasarlanmıştır.
Durdurma frenine ihtiyaç var mı ve frensiz bir çeşit değiştirilebilir mi?
Fren dikey eksenler ve güvenlik açısından kritik uygulamalar için gereklidir.
480V değerlendirmesi kurulum için ne anlama geliyor?
480V AC derecelendirme, standart Kuzey Amerika üç fazlı endüstriyel güç kaynağı ile uyumluluğu gösterir ve 480V tesislerinde adım aşağı transformatörlere olan ihtiyacı ortadan kaldırır.
Motoru değiştirdikten sonra hangi adımlar atılmalıdır?
MR-J2S güçlendirici parametrelerini çıkarmadan önce yedekleyin, montajdan sonra geri yükleyin, eksen hareketini ve yönünü doğrulayın ve otomatik çalışmayı etkinleştirmeden önce fren tutma işlevini eleştirel olarak test edin.
