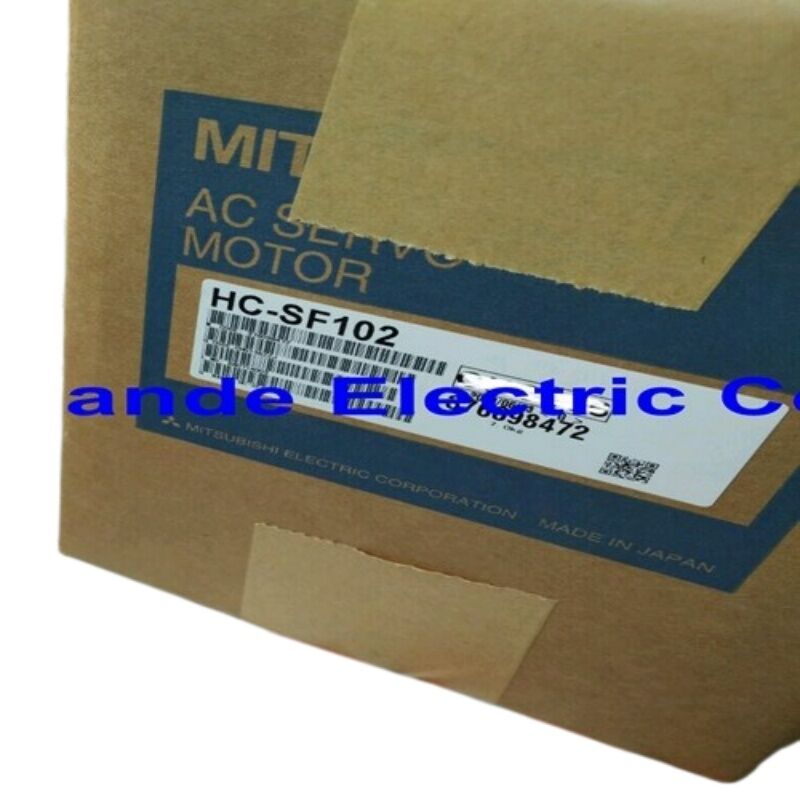

Mitsubishi HC-SF102 AC Servo Motoru
Çeşitli endüstriyel uygulamalarda CNC makinelerinde on yıllardır güvenilir performans göstererek itibarını kazanan 1 kW'lık bir motor.
Ürün Genel Görünümü
Mitsubishi HC-SF102, HC-SF serisinden 1.0 kW (1,000W) AC fırçasız bir servomotordur.78 Nm, bu motor 123V ve 6A nominal akımdaki üç fazlı AC kaynağına sahiptir.
Temel Özellikler
- φ24 mm'lik düz silindirli akım
- 110 mm merkezleyici çapı ve 130 * 130 mm flens
- Doğal konveksiyon soğutması (havalandırılmamış)
- Dış OSA17-20 kodlayıcı sistemi (ayrı satılır)
- MR-J2 servo amplifikatörleri ile uyumludur
Teknik özellikler
| Parametreler |
Değer |
| İsimlendirilmiş Çıktı |
1.0 kW (1,000W) |
| Belirli Hız |
2,000 RPM |
| Dönüştürme tork |
~4.78 Nm |
| Rütbeli Akım |
6 A |
| En yüksek akım |
18 A |
| Güçlendirme Voltajı |
Üç fazlı AC 123V |
| Çubuk Tipi |
Düz ve pürüzsüz çubuk, φ24 mm |
| Merkezleme çapı |
φ110 mm |
| Flanş Boyutu |
130 * 130 mm |
| Kodlayıcı |
Dış OSA17-20 (ayrı satılır) |
| Elektromanyetik fren |
İçeri girmiyor. |
| Soğutma yöntemi |
Doğal konveksiyon (havalandırılmamış) |
| Motor Serisi |
HC-SF (Orta Durgunluk, Orta Kapasite) |
| Uyumlu sürücüler |
MR-J2 serisi |
| Çevre çalışma sıcaklığı |
0 ila +40°C |
Dış Kodlayıcı Mimarlığı
HC-SF102, OSA17-20 kodlayıcı ünitesini ayrı, saha montajlı bir bileşen olarak kabul etmek için tasarlanmış bir arka yardımcı şaft kullanır.Bu modüler tasarım, motorun veya kodlayıcının bağımsız olarak değiştirilmesini sağlar., bakım sırasında duraklama süresini en aza indirir.
Tipik Uygulamalar
Çeşitli endüstriyel uygulamalar için çok uygundur:
- Dikey işleme merkezlerindeki X, Y ve Z besleme eksenleri
- Yatay işleme merkezi besleme eksenleri
- Döner masa sürücüleri
- Otomatik malzeme işleme sistemleri
Sürücü Uyumluluğu
HC-SF102, özellikle MR-J2 serisi servo amplifikatörleri için tasarlanmıştır.veya MR-J4 amplifikatörleri dijital seri kodlayıcı protokollerini kullanan.
Sıkça Sorulan Sorular
HC-SF102 OSA17-20 kodlayıcısıyla geliyor mu?
Standart bir dahil olarak değil - kodlayıcı ayrı bir bileşendir. OSA17-20 ölçüm sisteminin dahil olup olmadığını veya bir yedekleme sipariş ederken bağımsız olarak tedarik edilmesi gerektiğini her zaman doğrulayın.
HC-SF102 ile HC-SFS102 arasındaki fark nedir?
Her ikisi de 1 kW, 2.000 RPM motorlar, ancak farklı sürücü nesillerine aittir.HC-SFS102, MR-J2S amplifikatörleri için yerleşik bir 17 bitlik mutlak kodlayıcıya sahiptir..
HC-SF102'nin anahtarlı versiyonu var mı?
Evet, HC-SF102K aynı motor konfigürasyonuna sahip.
HC-SF102 dikey bir eksende kullanılabilir mi?
Bir fren olmadan, motor enerji kesildiğinde eksen pozisyonunu tutamaz. Dikey eksenler için HC-SF102B (frene donatılmış varyant) doğru seçimdir.
HC-SF102 ile ilgili en yaygın servis sorunları nelerdir?
Her iki ucundaki rulman arızası ve dış OSA17-20 kodlayıcı sorunları en sık bildirilen mekanik ve elektrik arızasıdır.Güç bağlantısı hasarı da aktif hizmetten motorlarda yaygın.
Mitsubishi HC-SF102 eski bir servomotordur. Sipariş vermeden önce kodlayıcının kullanılabilirliğini, sürücü uyumluluğunu ve şaft konfigürasyonunu makinenizin orijinal özelliklerine göre doğrulayın.
