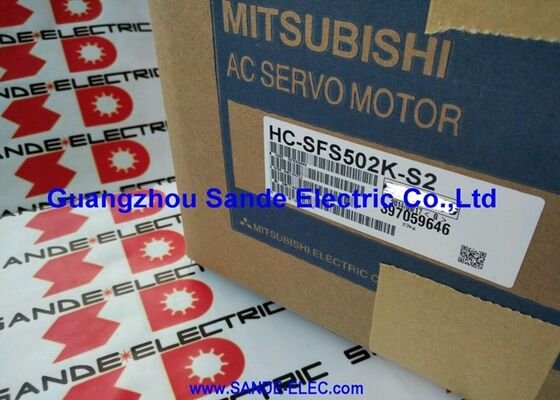

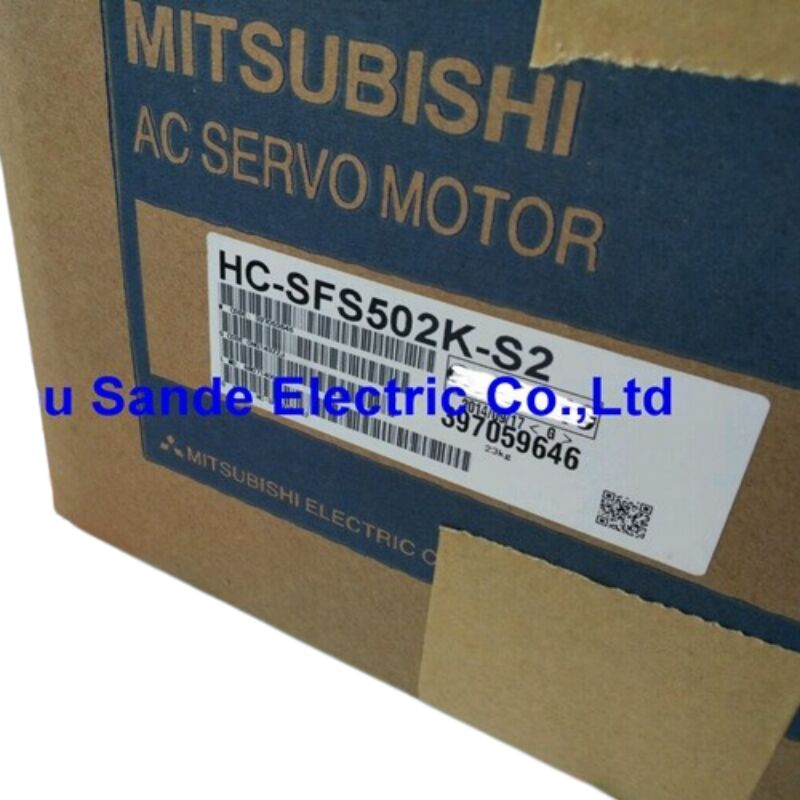

Mitsubishi HC-SFS502K-S2 AC Servo Motor
Talepkar endüstriyel uygulamalar için önemli güç ve hassasiyet gerektiren 5kW Yüksek Kapasiteli Kama Mili Servo Motor.
Ağır Hizmet Uygulamaları İçin Güçlü Performans
Mitsubishi HC-SFS502K-S2, standart servo motorların yeterli güce sahip olmadığı uygulamalar için tasarlanmıştır. MELSERVO J2S serisinden gelen bu 5 kW (5.000W) AC fırçasız döner servo motor, sürekli yüksek tork ve hassas konumlandırma gerektiren orta ataletli, orta kapasiteli eksen uygulamaları için olağanüstü performans sunar.
Ana Özellikler
- 5 kW nominal çıkış, 23,9 Nm sürekli tork
- Talepkar uygulamalar için 71,7 Nm tepe tork kapasitesi
- 2.000 RPM nominal ve maksimum hız
- 17-bit mutlak enkoder (131.072 ppr çözünürlük)
- Güvenli tork iletimi için kama milli çıkış mili
- Toz ve su jeti direncine karşı IP65 koruma sınıfı
- Gelişmiş koruma için entegre yağ keçesi
- 200V AC sınıfı, 3 fazlı besleme, 26A nominal akım
Teknik Özellikler
| Parametre |
Değer |
| Nominal Çıkış |
5.000W (5,0 kW) |
| Nominal Hız |
2.000 RPM |
| Maksimum Hız |
2.000 RPM |
| Nominal Tork |
23,9 Nm |
| Maksimum Tork |
71,7 Nm |
| Nominal Akım |
26 A |
| Besleme Gerilimi |
200V AC sınıfı, 3 fazlı |
| Enkoder Tipi |
Dahili mutlak, 17-bit |
| Enkoder Çözünürlüğü |
131.072 ppr |
| Mil Tipi |
Kamalı mil |
| Yağ Keçesi |
Dahil |
| Flanş Boyutu |
176 × 176 mm |
| Koruma Sınıfı |
IP65 |
| Atalet Sınıfı |
Orta atalet / orta kapasite |
| Motor Serisi |
HC-SF / HC-SFS, MELSERVO J2S |
| Uyumlu Sürücüler |
MR-J2S serisi (500 sınıfı amplifikatör) |
| Ortam Çalışma Sıcaklığı |
0 ila +40°C |
Mühendislik Avantajları
Orta ataletli tasarım, dinamik tepki verme ve tork kapasitesi arasında optimum denge sağlar. 17-bit mutlak enkoder, pil yedeklemesi ile kullanıldığında güç döngülerinden sonra sıfırlama rutinlerini ortadan kaldırır, kamalı mil ise yüksek yüklerde kayma olmadan güvenilir tork iletimi sağlar.
Tipik Uygulamalar
- Ağır hizmet CNC işleme merkezi besleme eksenleri
- Büyük döner tablalar ve indeksleyiciler
- Büyük yük kolları için endüstriyel robot eklem sürücüleri
- Sarma ve gerginlik kontrol sistemleri
- Pres ve damgalama makineleri besleme eksenleri
Sürücü Uyumluluğu
Bu motor, MR-J2S-500A/B servo amplifikatör ile eşleştirilir. Yeni sistem tasarımları için Mitsubishi'nin güncel eşdeğeri, 22-bit mutlak enkoder ve IP67 korumasına sahip J4 serisinden HG-SR502K'dir.
Sıkça Sorulan Sorular
HC-SFS502K-S2 hangi amplifikatörü gerektirir?
Bu motor, MR-J2S-500 serisi servo amplifikatör (A, B veya CP tipi) için tasarlanmıştır. 17-bit mutlak enkoder, J2S seri protokolü üzerinden iletişim kurar. MR-J3 veya MR-J4 amplifikatörlerle eşleştirme, bir yenileme kiti veya tam sistem yükseltmesi gerektirir.
Bu motordaki S2 soneki ne anlama geliyor?
S2, konektör yönü, kablo çıkış yönü, mil boyutları veya çevresel modifikasyonlarda farklılıklar içerebilen özel bir spesifikasyon varyantını belirtir. Orijinal parça belgelerine karşı belirli S2 yapılandırmasını doğrulayın.
Bu motorda neden yağ keçesi bulunur?
Entegre yağ keçesi, motor iç kısımlarını yağ buharından, soğutucu sıçramalarından ve dişli kutularından veya bitişik bileşenlerden gelen yağlama girişinden koruyarak mil penetrasyon noktasında ek koruma sağlar.
HC-SFS502K-S2 mutlak konum algılama ile uyumlu mu?
Evet. 17-bit mutlak enkoder, MR-J2S servo amplifikatör bir yedek pil ünitesi ile donatıldığında mutlak konum algılamayı destekler, kontrollü kapanmalardan sonra sıfır dönüş sıfırlama ihtiyacını ortadan kaldırır.
HC-SFS502K-S2'nin modern bir alternatifi nedir?
Mitsubishi'nin güncel eşdeğeri, 5 kW çıkış, 2.000 RPM hız, 23,9 Nm nominal tork, 22-bit mutlak enkoder ve IP67 korumasına sahip MELSERVO J4 serisinden HG-SR502K'dir.
Mitsubishi HC-SFS502K-S2, MELSERVO J2S sistemleri için tasarlanmıştır. Sipariş vermeden önce makine belgelerinize karşı amplifikatör uyumluluğunu, mil yapılandırmasını ve S2 özel spesifikasyon ayrıntılarını doğrulayın.
