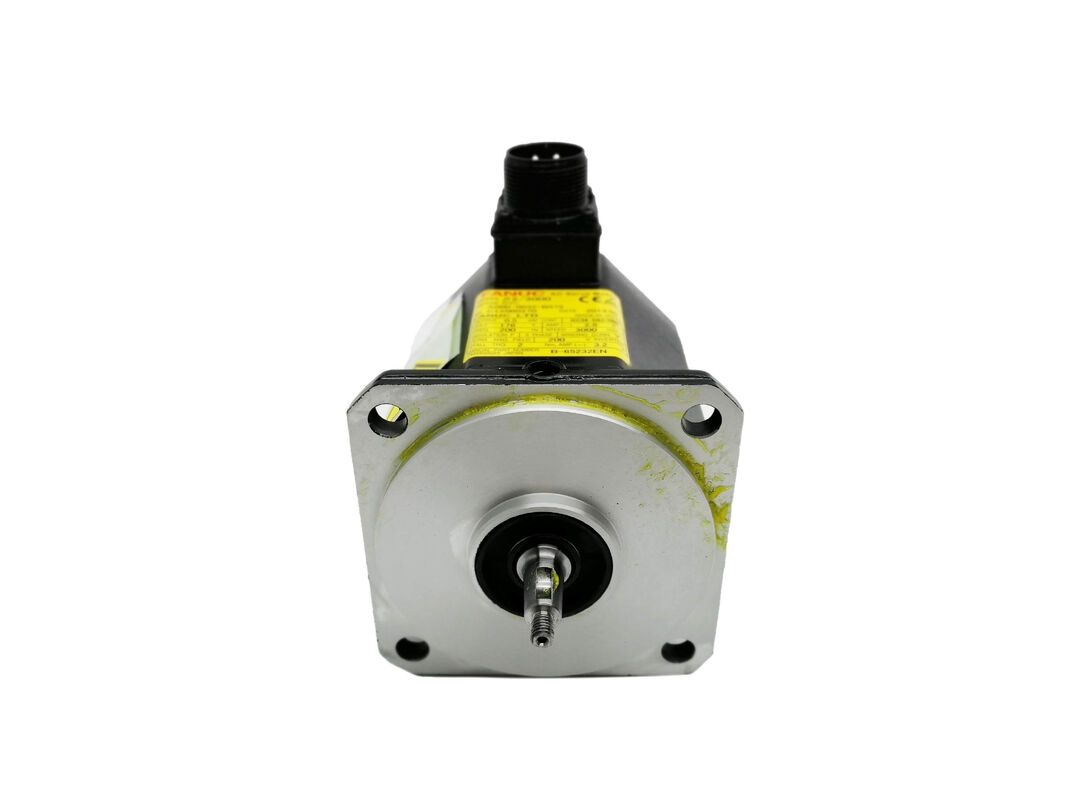

Fanuc A06B-0078-B403 αis Serisi CNC Makine Aracı Eksenleri için Kompakt AC Servo Motoru

FANUC · AC SERVO MOTOR · αIS SERİSİ

Ürün Genel Görünümü

Fanuc A06B-0078-B403, Fanuc'un daha geniş αi servo motor yelpazesi içindeki küçük çerçeveli varyant olan Fanuc'un αis serisinden kompakt bir fırçasız AC servo motorudur.Özellikle Fanuc'in αi servo amplifier modülleri ile entegrasyon için inşa edilmiştir., CNC makine aracı ve fabrika otomasyonu ortamlarında tamamen eşleşen bir tahrik ve motor sisteminin bir parçası olarak çalışır.

Standart αi serisi motorların orta-büyük eksenli uygulamaları hedeflediği yerlerde, αis işareti, fiziksel alanın kısıtlı olduğu, hareketli kütlenin daha düşük olduğu eksenler için optimize edilmiş bir paketi yansıtır.veya çoklu servo eksenleri kompakt bir makine izi paylaşırMotor, αi ekosisteminin dışına çıkmadan daha küçük bir çerçevede Fanuc derecesinde konum doğruluğu ve yanıt sağlar. Aynı seri kodlayıcı mimarisi, aynı amplifier uyumluluğu.,Aynı parametre yönetimi CNC denetleyici ile.

B403 sonekleri genel bir tanımlayıcı değildir. Kablo uyumluluğunu ve amplifikatör eşleştirmesini doğrudan belirleyen motorun kodlayıcı varyantını ve konektör konfigürasyonunu belirtir.Son eklemeyi doğru almak, temel model numarasını doğru almak kadar önemlidir. Özellikle mevcut bir makine için yedek birim satın alırken..

Ana Özellikler

αis serisinin amaçları

Fanuc'un servo motor serisi inersi sınıfına ve çerçeve boyutuna göre bölünmüştür.ve αis serisi daha büyük bir çerçevenin tork baş alanına ihtiyaç duymayan ama aynı kodlayıcı çözünürlüğüne ihtiyaç duyan uygulamaları hedefler, amplifier uyumluluğu ve güvenilirlik standardı αi ailesinin geri kalanı gibi.

Geri bildirim kalitesini tehlikeye atmadan kompakt bir ayak izi.αis serisi, αi serisinde bulunan aynı seri kodlayıcı mimarisini kullanıyor. Bu yüksek çözünürlüklü konum verileri, gerçek zamanlı kodlayıcı hata tespiti,motorun fiziksel boyutlarına bakılmaksızın,Kompaktluk geri bildirim bütünlüğünün bedeliyle gelmez.

αi güçlendirici ekosistemine uygun.A06B-0078-B403, Fanuc CNC dolaplarının içindeki αi servo amplifier modüllerine bağlanır.manuel parametreler girimi olmadan doğru motor modelinin otomatik yüklenmesiMakine üreticileri ve servis mühendisleri için, bu, değiştirme veya sistem genişletme sırasında kurulum hatasının yaygın bir kaynağını ortadan kaldırır.

Endüstriyel ortamlarda seri kodlayıcı avantajları.Dijital seri iletim, doğal olarak elektrikli gürültülü makine alet ortamlarında uzun kablo yollarında analog çözücü sinyallerinden daha gürültü bağışıklığındadır.αis kodlayıcısı, belirli kodlayıcı varyantına bağlı olarak mutlak veya artan konum modlarını da destekler..

Uzay kısıtlamaları olan çok eksenli makineler için uygundur.Üç, dört veya beş servo ekseninin kompakt bir yapıya paketlendiği makinelerde, döner masalar, alet değiştiriciler, alt spindiller,Kuyruk stokları daha küçük αis çerçevesi, mühendislerin daha büyük bir motor gövdesinin etrafındaki mekanik kabukları yeniden tasarlamadan tork ve hız gereksinimlerini karşılamasına izin verir.

Tipik Uygulamalar

A06B-0078-B403, daha büyük bir Fanuc tahrikli makinenin bir parçası olarak küçük ve güvenilir bir servo eksenine ihtiyaç duyulan CNC ve otomasyon platformlarında en sık görülür:

• CNC makine makinesinin alt spindle ve tailstock konumlandırması
• Otomatik alet değiştiricisi tahrik ekseni
• CNC döner masa ve indeksleme başı kontrolü
• Kompakt işleme merkezi yardımcı ekseni
• Beş eksenli makine eğim ve döner eksenli tahrik
• Fanuc robot kol eklemleri aktüatörleri
• Küçük formatlı hassas öğütme ekseni sürücüleri
• Gantry yükleyicisi ve parça aktarımı konumu

Sürücü ve denetleyici uyumluluğu

A06B-0078-B403, Fanuc'un αi serisi servo amplifikatör modülleri içinde çalışır. Bu modüller, Fanuc kontrolör aileleri içeren 0i, 16i, 18i, 21i, 30i, 31i ve 32i serileri içeren CNC dolaplarında yer almaktadır.Motor ve güçlendirici, Fanuc'un FSSB (Fanuc Seri Servo Otobüsü) veya özel kabin mimarisine bağlı olarak doğrudan seri kodlayıcı bağlantısı yoluyla iletişim kurar.

Motor kodlayıcı arayüzü aracılığıyla amplifikatör tarafından otomatik olarak tanımlandığı için, parametrelerin yüklenmesi standart yapılandırmalarda büyük ölçüde otomatiktir.Herhangi bir yedek kurulum, eksene özel ayar verilerinin ∼ hızlanma sınırlarının doğrulanmasını onaylamak için makinenin parametreler yedeklemesine karşı doğrulanmalıdır., tork sınırları, yazılım yolculuk sınırları motor değişiminden sonra doğru bir şekilde restore edilir.

A06B-0078-B403 için kablo setleri, B403 konektör özelliği ile tanımlanır. Hem güç kablosu hem de kodlayıcı kablosu, bu özel arkaya ait konektör stiline ve kodlayıcı protokolüne uymalıdır.Mümkünse arızalı bir motorun orijinal kablolarını tutun, veya Fanuc veya yetkili bir distribütör aracılığıyla orijinal makine kablolama şeması kullanılarak kaynak yedek kablolar.

Değiştirme Kaynağı Hakkında Bir Not

A06B-0078-B403, küresel üretim genelinde αis serisi motorlarını çalıştıran kurulu tabanın ölçeği nedeniyle Fanuc ile çalışan CNC makinelerinde yaygın olarak değiştirilen bir ünitedir.

Tam parça numarası tam olarak eşleşmelidir.veya diğer arka kelimeler .

Hem yeni hem de yenilenmiş üniteler, Fanuc'un yetkili servis ağı ve nitelikli üçüncü taraf servo motor yeniden inşa merkezleri aracılığıyla mevcuttur.Saygın kaynaklardan yenilenmiş üniteler, maliyet duyarlı bakım bütçeleri için uygulanabilir bir seçenektir, Yeniden inşaatçı yatakları değiştirir, kodlayıcıyı dener ve üniteyi Fanuc'un performans özelliklerine göre onaylar.

Sık Sorulan Sorular

A06B-0078-B403 hangi Fanuc CNC denetleyici ile uyumludur?0i, 16i, 18i, 21i, 30i, 31i ve 32i dizi denetleyici aileleri de dahil olmak üzere αi servo amplifier modülleri kullanan Fanuc CNC sistemleriyle uyumludur.Kurulumdan önce özel amplifier modülü derecesini ve yuva yapılandırmasını doğrulayın..

S2. αi ve αis motor serileri arasındaki fark nedir?αis işareti, αi serisinin kompakt, küçük çerçeveli bir varyantını gösterir. The αis motors share the same serial encoder architecture and amplifier compatibility as the standard αi series but are optimized for applications where a smaller physical footprint is required without leaving the Fanuc servo ecosystem.

S3. B403 erkeği diğer B4xx erkeği varyasyonlarıyla değiştirilebilir mi?Hayır. Sonek, kodlayıcı türünü ve konektör konfigürasyonunu tanımlar. B400 veya B402 gibi farklı bir sonek varyantı yerine Kodlayıcı protokol uyumsuzluğu, veya amplifikatör tarafından yanlış motor parametre yüklenmesi.

S4. A06B-0078-B403, kurulduktan sonra manuel parametreler ayarlama gerektirir mi?Çoğu standart konfigürasyonda αi serisi amplifikatörü, güçlendirme sırasında seri kodlayıcıdan motor kimliği verilerini otomatik olarak okur ve ilgili motor modeli parametrelerini yükler.Eksen özelliği parametreleri ̇ yol sınırları, tork sınırları, ivme ayarları motorun herhangi bir değiştirilmesinden sonra makinenin parametreler yedek dosyasından geri yüklenmelidir.

S5: Yeniden üretilen birimler bu motor için güvenilir bir seçenek midir?Evet, yeniden üreticinin rulmanları değiştirmesi, kodlayıcı setini denetlemesi ve onaylaması ve teslimattan önce Fanuc'un özelliklerine göre birimin performansını test etmesi şartıyla.Kritik üretim makineleri için, yeniden üretilen birimi kabul etmeden önce yeniden yapılandırma sürecinin ve test sonuçlarının belgelenmesini talep eder.
