Fanuc A06B-0085-B103 αis Serisi AC Servo Motoru Kompakt CNC Eksenleri ve Hassas Otomasyon Sürücüleri için

FANUC · AC SERVO MOTOR · αIS SERİSİ

Ürün Genel Görünümü

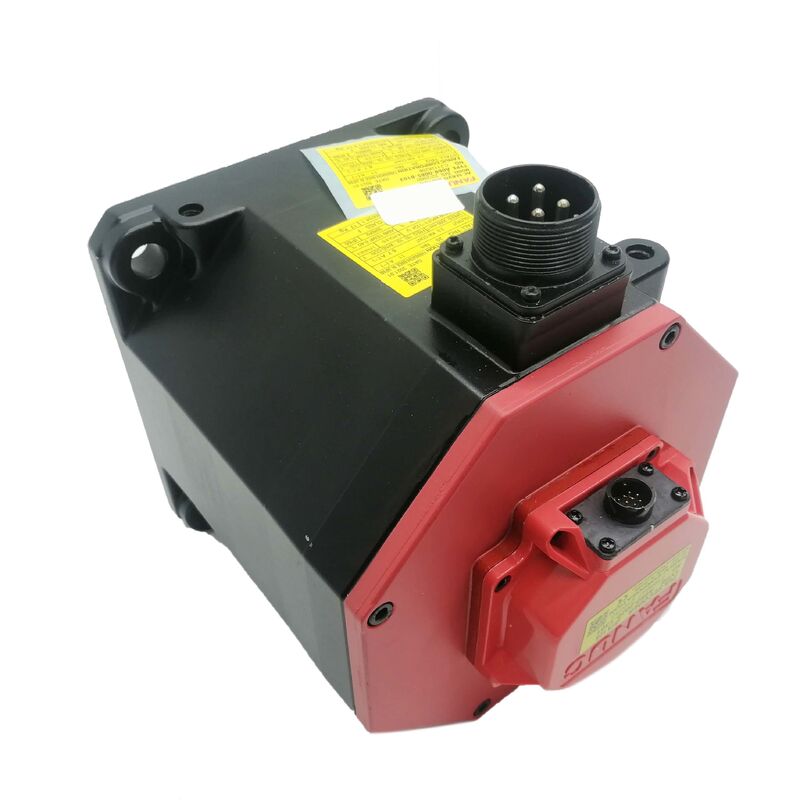

Fanuc A06B-0085-B103, Fanuc'un αis servo motor platformunun kompakt küçük çerçeve katmanından Fanuc'un αis serisinden bir fırçasız AC servo motorudur.Fanuc'un entegre servo sürücü ekosisteminde kullanılmak üzere tasarlanmıştır, fiziksel alanın, ağırlığın veya çok eksenli yoğunluğun daha küçük bir motor çerçevesini doğru mühendislik seçeneği haline getirdiği makine eksenlerine tam αi sınıfı kodlayıcı performansı ve amplifikatör uyumluluğunu getirir.

Bu, daha büyük bir motorun tehlikeye atılmış bir versiyonu değildir. αis serisi, ölçeklendirilmiş bir azaltma değil, özel bir ürün hattı olarak geliştirildi.Amplifier otomatik tanıma, ve sistem düzeyinde entegrasyon davranışları, Fanuc'un tüm αi aralığında bulunanlarla aynıdır.ve αi ailesindeki diğer tüm motorlarla aynı CNC denetleyici ortamı ile yapılandırılmıştır..

B103 sonek spesifik ve sonuçlıdır. Bu ünite için kodlayıcı türünü ve bağlantı konfigürasyonunu tanımlar.hangi amplifikatör modülleri uyumludur, ve motorun kablo değiştirmeden mevcut bir makineye doğrudan monte edileceği.B103 önekini içeren tam parça numarası tam olarak eşleşmelidir..

Ana Özellikler

Mühendislik bakış açısı: αis serisinin neden var olduğu

Fanuc'un servomotor serisi, geniş bir inersi sınıfını ve çerçeve boyutlarını kapsar, çünkü bunları kullanan makineler aynı şekilde değişir. The αis series addresses a specific part of that range — compact axes on CNC machines and automation equipment where the torque and speed requirements are well within what a small-frame motor can deliver, ve daha büyük bir motoru yerleştirmek, etrafındaki mekanik yapıyı yeniden tasarlamak anlamına gelir.

A06B-0085-B103 bu profille uyumludur.

Dijital iletimli seri kodlayıcı.αis serisi, analog arayüzleri olan analog çözücüler veya artan kodlayıcılar kullanmaz.Kablo uzunluğu ile ilgili sinyal bozulmasına karşı daha bağışık, ve pozisyon değerlerinin yanı sıra hata teşhis verilerini taşıyabilir. Bunların hepsi açıklanamayan konum hatalarının veya işlev sırasında rahatsız edici hataların olasılığını azaltır.

Güçlendirici otomatik olarak tanımlanıyor.A06B-0085-B103 uyumlu bir αi servo amplifier'e bağlandığında, sürücü motor kimliği verilerini kodlayıcıdan okur ve ilgili motor modeli parametrelerini otomatik olarak yükler.Bu davranış, hem başlangıçta görevlendirme hem de motor değiştirmesinden manuel kurulum katmanını kaldırır ve aksi takdirde izlenmesi zaman alabilecek bir sınıf parametrelerle uyumsuz hataları ortadan kaldırır.

yoğun eksen konfigürasyonları için kompakt çerçeve boyutları.Çoklu servo eksenli makinelerde, sınırlı bir yapısal hacimde paketlenmiş olarak, alt spindeller, döner masalar, alet değiştiriciler,yükleyici üniteleri αis çerçeve boyutu, makinenin daha büyük bir motor gövdesi etrafındaki mekanik tasarımı tehlikeye atmadan hareket gereksinimlerini karşılamasını sağlar.

Kurulu taban boyunca tutarlı güvenilirlik.αis serisi, küresel CNC üretiminde önemli bir servis geçmişi biriktirmiştir.Arıza modları Fanuc servis mühendisleri ve nitelikli üçüncü taraf motor tamir merkezleri tarafından iyi anlaşılıyor, hem önleyici bakım planlamasını hem de bir arıza olduğunda hızla hizmete geri dönmeyi destekler.

Tipik Uygulamalar

A06B-0085-B103, Fanuc sürücülerinin kayıt platformu olduğu ve kompakt ve güvenilir bir servo ekseninin gerekli olduğu çok eksenli CNC makinelerinde ve otomasyon sistemlerinde en sık rastlanır:

• CNC torna yardımcı aks sürücüleri, alt spindle, kuyruk, sabit durak
• Otomatik alet değiştirme kolu ve dergi sürücüleri
• CNC işleme merkezi dördüncü ve beşinci eksen konumlandırma
• Döner masa ve eğimli baş kontrolü
• Kompakt dikey ve yatay işleme merkezi besleme eksenleri
• Gantry yükleyicisi ve çubuk besleyicisinin konumlandırılması
• Entegre makine hücrelerinde Fanuc robot eklem aktüatörleri
• Hızlı öğütme tekerlekleri ve masa çapraz aksları

Sistem entegrasyonu ve amplifikatör uyumluluğu

A06B-0085-B103, 0i, 16i, 18i, 21i, 30i, 31i ve 32i dizi denetleyici ailelerini çalıştıran CNC dolaplarına monte edilen Fanuc αi servo amplifier modülleri ile çalışır. Communication between motor and amplifier runs over Fanuc's serial encoder interface — either through direct encoder cable connection or via the FSSB (Fanuc Serial Servo Bus) architecture depending on the specific cabinet configuration.

Güçlendiricinin otomatik tanımlama fonksiyonu, her güçlendirme sırasında motor verilerini okuyor.Bu, amplifikatörün yeni motoru tanıdığı ve manuel parametreler girmeden standart motor modelini yüklediği anlamına gelir.Otomatik olarak geri getirmediği şey, eksen özel parametreleridir.Hızlandırma ve yavaşlama ayarları, makineye bağlıdır ve herhangi bir motor değişikliğinden sonra makinenin parametreler yedeklemesinden yeniden yüklenmelidir..

Kabloların B103 konektör özelliğine uyması müzakere edilemez. B103 sonekle tanımlanan güç konektörü ve kodlayıcı konektör geometrileri makinenin kablo montajlarına uymalıdır.Başarısız bir motordan alınan orijinal kabloları yeniden kullanmak ̇ hasar görmediği sürece ̇ genellikle en güvenilir yaklaşımdır.Yeni kablolar gerekirse, Fanuc veya yetkili bir distribütörden alın ve makinenin orijinal kablo şemalarını kullanın.

Yedekleme Düşünceleri

A06B-0085-B103, Fanuc αis kurulu tabanında düzenli olarak değiştirilen bir bileşendir.Son yirmi yılda Fanuc CNC platformları üzerine inşa edilen makineler genellikle yardımcı ve ikincil ekselerde αis serisi motorları kullanır, ve bu tesisatların hacmi, bu parça numarasının bakım ve MRO tedariklerinde düzenli olarak göründüğünü gösterir.

Yer değiştirme planlaması için birkaç pratik nokta:

Parça numarasının doğruluğu önemli.B103, B100, B102 veya diğer bitişik çeşitlerle değiştirilemez.Kodlayıcı türü ve bağlantı yönü, değiştirilmeden doğrudan kurulmasını engelleyecek şekilde arka kodlar arasında farklılık gösterirSipariş vermeden önce, bozulmuş motorun plaketinden tam parça numarasını doğrulayın.

Çekilmeden önce parametreler yedeklenir.Bozuk motoru çıkarmadan önce makinenin tüm parametrelerini yedekleyin.Değiştirimden sonra eksen özel ayarlamalarını yeniden yapılandırmak, yalnızca belgelerden parametreleri yeniden oluşturmaya çalışmaktan daha hızlı ve daha güvenilirdir..

Yeni ile yenilenmiş.Hem Fanuc'un yetkili dağıtım ağı aracılığıyla yeni birimler hem de nitelikli servomootor yeniden inşa merkezlerinden yenilenmiş birimler mevcuttur.Bu rulmanın değiştirilmesini doğrular., kodlayıcı denetimi ve Fanuc özelliklerine göre performans doğrulama gerçekleştirildi ve ünite gönderilmeden önce belgelendi.

Sık Sorulan Sorular

Hangi Fanuc CNC denetleyici A06B-0085-B103 ile uyumludur?Motor, Seri 0i, 16i, 18i, 21i, 30i, 31i ve 32i ailelerini içeren αi servo amplifier modüllerini kullanan Fanuc CNC sistemleriyle uyumludur.Kurulumdan önce makinenin elektrik belgelerine göre belirli amplifier modülü tipini ve güç değerini doğrulayın..

Q2. αis serisini standart αi serisinden ayıran nedir?αis işareti, αi ürün ailesinin içindeki kompakt küçük çerçeveli bir motoru gösterir. αis serisi aynı seri kodlayıcı sistemini, amplifier uyumluluğunu,ve CNC entegrasyon davranışı standart αi serisi olarak ayrım fiziksel boyut ve karşılık gelen çıkış aralığıTeknoloji ya da ekosistemde bir fark yok.

S3. Değiştirme sırasında B103 eksiği başka bir B1xx varyantıyla değiştirilebilir mi?Hayır, sonek kodlayıcı özelliklerini ve konektör konfigürasyonlarını kodlar.Aynı temel model numarası içindeki farklı arka kelimeler, uyumsuz konektör geometrisine veya kodlayıcı protokollerine sahip olabilir- Her zaman motor plakasındaki tam tam parça numarasını kullanarak yedek bir parça alın.

S4. A06B-0085-B103'ü değiştirmek için CNC denetleyiciye manuel olarak parametreler girilmesi gerekli midir?αi serisi güçlendirici, güçlendirme sırasında kodlayıcı kimliğinden standart motor modeli parametrelerini otomatik olarak yükler, böylece temel motor tanıma otomatiktir.Hızlandırma değerleri, makineye bağlıdır ve değiştirme tamamlandıktan sonra bir parametreler yedek dosyasından geri yüklenmelidir..

S5. Yeniden üretilen bir A06B-0085-B103 değerlendirirken ne kontrol edilmelidir?En azından, yeniden inşaatçının rulmanları değiştirdiğini, seri kodlayıcı bileşenini denetlediğini ve onayladığını doğrulayın.ve nakliye öncesi Fanuc'un motor özelliklerine göre fonksiyonel performans testi yaptı.- Özellikle yüksek yüklü veya hassaslık açısından kritik olan eksenler için tasarlanmış motorlar için, yeniden yapılandırma süreci ve test sonuçları hakkında yazılı belgeleri talep etmek.
