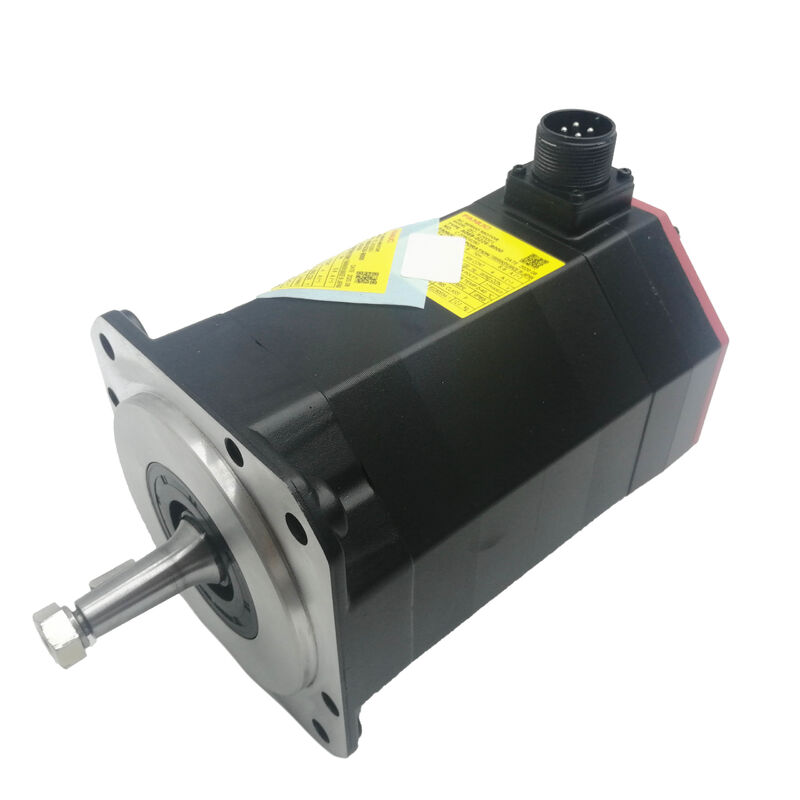

Fanuc A06B-0229-B300 AC Servo Motor — αiF 8/3000HV, Konik Mil, 24V Fren, A1000 Mutlak

Ürün Genel Bakışı

Parça Numarası: A06B-0229-B300

Ayrıca Şöyle Aranır: A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

Motor Modeli: αiF 8/3000HV (Alpha iF 8/3000 Yüksek Voltaj)

Sınıflandırma: Fanuc Alpha iF Serisi Yüksek Voltajlı AC Fırçasız Servo Motor — 8 Nm Durma Torku, 3.000 rpm, Konik Mil ve Anahtar, 24V Yaylı Fren, Alpha i A1000 Mutlak Darbe Kodlayıcı, IP65, 400V Sınıfı

Teknik Özellikler

HV Tanımı — Neyi Değiştirir ve Neden Önemlidir

A06B-0229-B300'ün parça numarasındaki her şey, standart 200V αiF ailesindeki bir karşılığa sahiptir — aynı gövde, aynı durma torku, aynı konik mil ve fren konfigürasyonu. Tüm resmi değiştiren tek harf HV.

HV, Yüksek Voltaj anlamına gelir — ve Fanuc αiF bağlamında, bu motorun ve eşleşen amplifikatörünün standart αiF serisi tarafından kullanılan 200V sınıfı yerine 400V sınıfı güç kaynağından çalıştığı anlamına gelir. Motor giriş voltajı, standart varyantların ~149–200V aralığı yerine 364Vdır. Amplifikatör, 400V üç fazlı bir beslemeden çeker, dahili olarak motorun çalışma voltajına düşürür ve 200V platformuyla aynı servo kontrol mimarisi aracılığıyla motor sargısını sürer.

CNC takım tezgahı tasarımlarında 400V sınıfı sistemlerin pratik nedeni altyapıdır. Dünyanın endüstriyel tesislerinin önemli bir kısmı — özellikle Avrupa ve Asya'nın çoğu — takım tezgahı devrelerine standart olarak 400V üç fazlı güç dağıtır. 400V'luk bir tesiste 200V sınıfı bir servo sistemi çalıştırmak, servo beslemesi için bir adım aşağı transformatör gerektirir, bu da maliyet, panel alanı ve potansiyel bir arıza noktası ekler. HV motor-amplifikatör platformu, 400V beslemesini doğrudan kabul ederek bu transformatörü ortadan kaldırır.

Başarısız bir A06B-0229-B300'ü değiştiren son kullanıcı için, HV tanımı bir taviz verilemez kısıtlama yaratır: değiştirme de bir HV varyantı olmalıdır. Standart bir 200V αiF 8/3000 motoru — aynı tork ve hız derecelerine sahip olmasına rağmen — bir HV amplifikatör sistemine ikame edilemez. Motor sargı voltajı, amplifikatörün çıkış voltajı ve sistemin parametre konfigürasyonu, HV platformuna göre eşleştirilmiştir. Bu küçük bir ikame riski değildir; bu, derhal sistem arızasına veya motor hasarına neden olacak bir konfigürasyon uyumsuzluğudur.

8 Nm, Konik Mil, Fren: Tek Bir Parça Numarasına Gömülü Üç Karar

A06B-0229-B300'ün üç tanımlayıcı mekanik ve performans özelliği — durma torku, mil tipi ve fren — her biri bu motoru belirleyen makine üreticisinin belirli bir tasarım seçimini yansıtır. Her üçü de herhangi bir birebir değişimde tekrarlanmalıdır.

Sekiz Newton-metre durma torku bu motoru αiF HV aralığının üretken ortasına yerleştirir. %90 verimliliğe sahip 10 mm hatveli bir bilyalı vidada, 8 Nm yaklaşık 4.5 kN sürekli eksenel itme üretir — orta boyutlu bir CNC işleme merkezi tabla ekseni, orta büyüklükte bir tornalama merkezindeki bir torna arabası tahriki veya daha büyük çok eksenli bir makinedeki ikincil bir lineer eksen yük aralığı. 1.6 kW sürekli güç çıkışı, bu eksenlerin uzun işleme döngüleri boyunca motorun termal derecesini aşmadan ihtiyaç duyduğu sürekli kesme performansını sağlar.

Anahtarlı konik mil iyi bir nedenle takım tezgahı endüstrisinin tercih ettiği kuplaj arayüzüdür. Konik geometri, kurulum sırasında kuplaj göbeğini kendi kendine merkezler — göbek konik mile çekilir ve konik temas, göbeği manuel ayarlama olmadan otomatik olarak mil eksenine hizalar. Anahtar, pozitif mekanik kavrama yoluyla torku iletir. Kombinasyon, her servis olayı boyunca tekrarlanabilir kuplaj geometrisi anlamına gelir: bir çekici ile göbeği çıkarın, yeni motoru takın, göbeği yeniden takın ve eksen, servis öncesi geometrik ilişkisine tahrik mekanizmasıyla geri döner.

24V yaylı fren bu motorda bulunur çünkü hizmet ettiği makinenin ona ihtiyacı vardır — muhtemelen yerçekimi yükünün servo kapalıyken mekanik olarak tutulması gereken dikey bir eksen veya eğimli bir besleme. Fren, 24V bobin enerjisi kesildiğinde yay kuvvetiyle devreye girer, bu da herhangi bir güç kaybı — planlanmış kapanma, E-durdurma, amplifikatör arızası, şebeke kesintisi — derhal ve otomatik mekanik mil tutulmasıyla sonuçlanır. Servo kilidi, kontrol sinyali, mantık gerekmez. Mil tutulur.

24V Fren: Yaylı, Güvenli, Dikey Eksenlerde İsteğe Bağlı Değil

A06B-0229-B300'deki yaylı fren, sadece bir spesifikasyon sayfasındaki bir onay kutusu olarak değil, mühendislik açısından anlaşılmaya değer. Güvenli prensibi — yay açık, güç kapalı — makine güvenlik mimarisinin temelidir ve bu motorla ilgili her bakım kararı bunu dikkate almalıdır.

Normal çalışma koşulları altında, 24V DC fren bobini enerjilendirilir, yayı sıkıştırır ve fren diskini serbest bırakır. Mil servo kontrolü altında serbestçe döner. Servo kapalıyken — normal bir güç kapatma dizisinden, bir E-durdurma komutundan veya plansız bir arızadan kaynaklanan — kapanma dizisinin bir parçası olarak fren bobininin enerjisi kesilir, yay diske takılır ve mil mekanik olarak kilitlenir. CNC'nin bir fren komutu vermesi gerekmez; fren, güç kaldırılmasının bir sonucu olarak otomatik olarak devreye girer.

Bir işleme merkezindeki dikey bir Z ekseni için bu, iş mili kafası tertibatının — potansiyel olarak ağır bir motorlu iş mili, takım tutucu ve herhangi bir iş parçası fikstür kütlesini taşıyan — makine kapandığında, kapanma nedeninden bağımsız olarak mekanik olarak yerinde tutulduğu anlamına gelir. Eğimli bir döner tabla veya eğimli bir eksen için aynı prensip geçerlidir. Yalnızca servo kilidi bu garantiyi sağlayamaz; aktif bir amplifikatör ve çalışan bir geri besleme döngüsü gerektirir.

Bu motor değiştirildiğinde, makine üretime geri döndürülmeden önce fren kablolaması ve kilitleme mantığı doğru şekilde yeniden bağlanmalıdır. Özellikle: güç uygulandığında frenin doğru şekilde serbest kaldığını doğrulayın, güç kaldırıldığında frenin doğru şekilde devreye girdiğini onaylayın ve herhangi bir üretim programını çalıştırmadan önce eksenin E-durdurma olayına tepkisini test edin. Bu doğrulama adımları dakikalar sürer ve bunları atlamanın yarattığı arıza modlarını önler.

A1000 Mutlak Kodlayıcı: Her Güç Döngüsünde Konum Korunur

A06B-0229-B300'deki Alpha i A1000 seri mutlak darbe kodlayıcısı, Fanuc αi HV servo amplifikatöründeki yedek pil aracılığıyla güç kapalıyken çok turlu mutlak konumu koruyarak devir başına 1.000.000 darbe sağlar.

Operasyonel fayda doğrudan: her güç açılışında eksen bilinen bir koordinata herhangi bir referans alma hareketi olmadan döner. Birden fazla αiF HV eksenine sahip orta boyutlu bir işleme merkezinde bu, makinenin güç açıldıktan hemen sonra çalışmaya hazır olduğu anlamına gelir — denetimli referans alma hareketi yok, her eksenin referans işaretine ulaşmasını bekleme yok, her vardiya başlangıcında üretim gecikmesi yok. Sık sık güç döngüsü yapan veya alarmlardan hızlı bir şekilde kurtulması gereken makineler için, mutlak kodlayıcı çalışmasıyla tasarruf edilen kümülatif zaman gerçek bir verimlilik rakamıdır.

Mutlak konum, motorda değil, servo amplifikatöründeki bir pil tarafından korunur. Fanuc CNC düşük pil alarmı verdiğinde bu pili değiştirin. Tükenmiş bir pil, çok turlu sayacı sıfırlar ve makine koordinatını geri yüklemek için tek seferlik bir eksen yeniden referanslaması gerektirir — yönetilebilir bir kurtarma, ancak zamanında pil bakımıyla tamamen önlenebilir.

Devir başına 1.000.000 sayım ile konum döngüsü çözünürlüğü, standart bilyalı vidalı hatvelerde nanometre ölçeğindedir. Bu çözünürlük, CNC'ye zorlu işleme operasyonlarında sıkı boyutsal toleransları korumak için gereken geri besleme kalitesini verirken, aynı zamanda termal sapmayı, eksen yüklenmesini ve servo takip hatasını gerçek zamanlı olarak telafi eder.

A06B-0229 Serisi: Tam Konfigürasyon Referansı

A06B-0229 serisindeki tüm varyantlar αiF 8/3000HV motor gövdesini paylaşır — 8 Nm durma torku, 3.000 rpm, 364V, A1000 mutlak kodlayıcı. Mil tipi ve fren konfigürasyonu farklılaştırıcı faktörlerdir.

B300, bu seri için konik artı anahtar, frenli, standart IP65 temelidir — hem konik kuplajın geometrik tekrarlanabilirliğine hem de yaylı tutmanın mekanik güvenliğine ihtiyaç duyan eksenlerde belirtilen konfigürasyon. Sipariş vermeden önce arızalı motorun tam son ekini onaylayın; mil ve fren konfigürasyonu, sonuçları olmadan varyantlar arasında ikame edilemeyen kuplaj ve güvenlik açısından kritik unsurlardır.

Amplifikatör ve CNC Uyumluluğu

A06B-0229-B300, Fanuc αi HV serisi servo amplifikatörü (αiSV HV) gerektirir — αiSV modülünün yüksek voltajlı varyantı, 400V üç fazlı beslemeyi kabul etmek ve HV motor sargısını sürmek için tasarlanmıştır. Bu özel olarak HV amplifikatörüdür, standart 200V αiSV değildir. İki amplifikatör varyantı değiştirilemez ve bir HV motoru standart bir 200V αiSV amplifikatörüne takmak, tam bir sürücü sistemi yeniden yapılandırması olmadan mümkün değildir.

Uyumlu CNC platformları arasında Fanuc Serisi 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32i bulunmaktadır. CNC, tüm αi serisinde kullanılan aynı FSSB (Fanuc Serial Servo Bus) fiber optik bağlantı üzerinden αiSV HV amplifikatörü ile iletişim kurar — HV varyantı iletişim seviyesinde CNC'ye şeffaftır.

Yedek motoru taktıktan sonra, CNC eksen parametrelerinin motor tipi, maksimum hız ve akım sınırı için αiF 8/3000HV HV motor spesifikasyonuyla eşleştiğini doğrulayın. Bir HV sistemindeki parametre uyumsuzlukları, standart voltaj sistemlerindekiyle aynı belirtileri üretir — kararsız servo, aşırı akım arızaları veya termal alarmlar — ancak HV motorla aşırı boyutlu bir akım sınırı çalıştırmanın sonuçları, veri yolu voltajı daha yüksek olduğu için daha ciddidir.

Tipik Uygulamalar

400V sınıfı CNC işleme merkezlerindeki birincil besleme ekseni tahrikleri. 400V altyapı ortamlarındaki Fanuc αi HV kontrollü dikey ve yatay işleme merkezlerindeki X, Y ve Z tabla, sele ve quill tahrikleri, burada HV motor-amplifikatör sistemi adım aşağı transformatör gereksinimini ortadan kaldırır.

CNC tornalama merkezi araba ve enine kızak tahrikleri. Orta boyutlu CNC tornalama merkezlerindeki Z ekseni arabası ve X ekseni enine kızak tahrikleri, 8 Nm durma torkunun orta boyutlu bir tornalama merkezi iş parçası aralığının kesme kuvvetlerini ve eksen kütlesini idare ettiği 400V beslemeden çalışır.

Fren gerektiren dikey eksen tahrikleri. İş mili kafası tertibatı kütlesinin servo kapalıyken mekanik tutma gerektirdiği işleme merkezlerindeki Z ekseni ve quill beslemeleri ve B300'deki 24V yaylı frenin bu tutma işlevini güvenli bir mekanik mekanizma olarak sağladığı yerler.

Avrupa ve Asya'daki 400V tesislerindeki çok eksenli işleme merkezleri. 400V üç fazlı beslemeden çalışan ve 400V altyapısının standart olduğu ve HV servo sisteminin adım aşağı transformatör maliyetlerinden kaçınmak için belirlendiği üretim tesislerindeki herhangi bir Fanuc αi HV kontrollü işleme sistemi.

SSS

S1: Neden HV motor modeli standart αiF 8/3000 ile değiştirilemez — aynı tork derecesine sahipler?

Durma torku aynıdır, ancak elektrik sistemleri tamamen farklıdır. HV motor, 400V sınıfı αiSV HV amplifikatöründen 364V giriş için sarılmıştır. Standart αiF 8/3000 motorları, 200V sınıfı αiSV amplifikatöründen ~149–200V için sarılmıştır. Bir HV motorunu 200V amplifikatöre bağlamak, voltaj sargı için yanlış olduğu için yetersiz tork üretir. Standart bir motoru bir HV amplifikatörüne bağlamak, derhal sargı izolasyon arızası riski taşır. Amplifikatör, motor ve güç kaynağı voltaj sınıfı eşleşmelidir. HV ve standart varyantlar arasında asla ikame yapmayın.

S2: Kablolamayı basitleştirmek için B300'deki fren kalıcı olarak serbest bırakılabilir veya baypas edilebilir mi?

Hayır — güvenli bir şekilde değil ve dikey veya eğimli bir eksende değil. 24V fren bir güvenlik mekanizmasıdır, bir kolaylık özelliği değildir. Yerçekimi yükünün mil dönüşü yönünde etki ettiği herhangi bir eksende, fren, servo kapalıyken ekseni tutan tek şeydir. Baypas etmek veya kalıcı olarak serbest bırakmak, servo aktif olmadığında — E-durdurma, amplifikatör arızası, güç kapatma — eksenin yerçekimi altında ineceği anlamına gelir. Orijinal güvenlik tasarımının bir parçası olan bir freni olan bir makinede, işlevini kaldırmak, resmi bir risk değerlendirmesi gerektiren bir şekilde makinenin güvenlik mimarisini değiştirir, bir kablolama kısayolu değil.

S3: A1000 kodlayıcı her CNC güç açılışında bir referans alma döngüsü gerektirir mi?

Hayır. Alpha i A1000, çok turlu mil konumunu αiSV HV amplifikatöründeki yedek pil aracılığıyla güç kapalıyken koruyan seri bir mutlak kodlayıcıdır. CNC güç açıldığında, eksen koordinatı hemen kullanılabilir — normal çalışma koşulları altında referans dönüşü hareketi gerekmez. Tek istisna: yedek pil tamamen tükenirse, çok turlu sayaç sıfırlanır ve tek seferlik bir yeniden referanslama gerekir. Bunu önlemek için CNC pil alarmı verdiğinde pili değiştirin.

S4: A06B-0229-B300 için hangi αiSV HV amplifikatör modülü gereklidir?

Motor, Fanuc αi HV serisi servo amplifikatörü (αiSV HV) gerektirir — özellikle αiF 8/3000HV motorunun akım sınıfı için derecelendirilmiş modül. Tam αiSV HV modül tanımı, HV amplifikatör aralığında birden fazla akım derecesi bulunduğundan, makinenin elektrik belgelerinden veya orijinal sürücü kabini spesifikasyonundan doğrulanmalıdır. αiSV HV, 400V üç fazlı beslemeyi doğrudan kabul eder. 200V besleme için tasarlanmış standart αiSV amplifikatörleri bu motorla uyumlu değildir.

S5: B300 konik bir mil kullanır — kuplaj göbeğini motor değişimi sırasında çıkarma prosedürü nedir?

Konik mil kuplaj göbeği, uygun bir dişli çekici ile çıkarılmalıdır — özellikle çekici, göbek yüzüne ekstraksiyon kuvveti uygularken mil ucuna dayanan bir çekici. Göbek gövdesine kama, keski veya darbe kullanarak konikten serbest bırakmaya asla izin vermeyin; bu yöntemler göbek deliğini veya mil konik geometrisini bozar, gelecekteki kuplaj kavrama özelliğini tehlikeye atar. Çekme cıvatasını mil ucundan dışarı doğru çevirerek temizleyin, çekici bacaklarını göbek yüzünün arkasına takın ve sabit ekstraksiyon kuvveti uygulayın. Serbest bırakıldıktan sonra, yeniden takmadan önce konik ve delik yüzeylerini aşınma veya mekanik hasar açısından inceleyin. Anahtar takılıyken göbeği yeni motor miline takın, çekme cıvatasını kuplaj üreticisinin spesifikasyonuna göre torklayarak doğru eksenel konuma çekin ve tahrik trenini yeniden bağlamadan önce göbeğin doğru şekilde oturduğunu doğrulayın.
