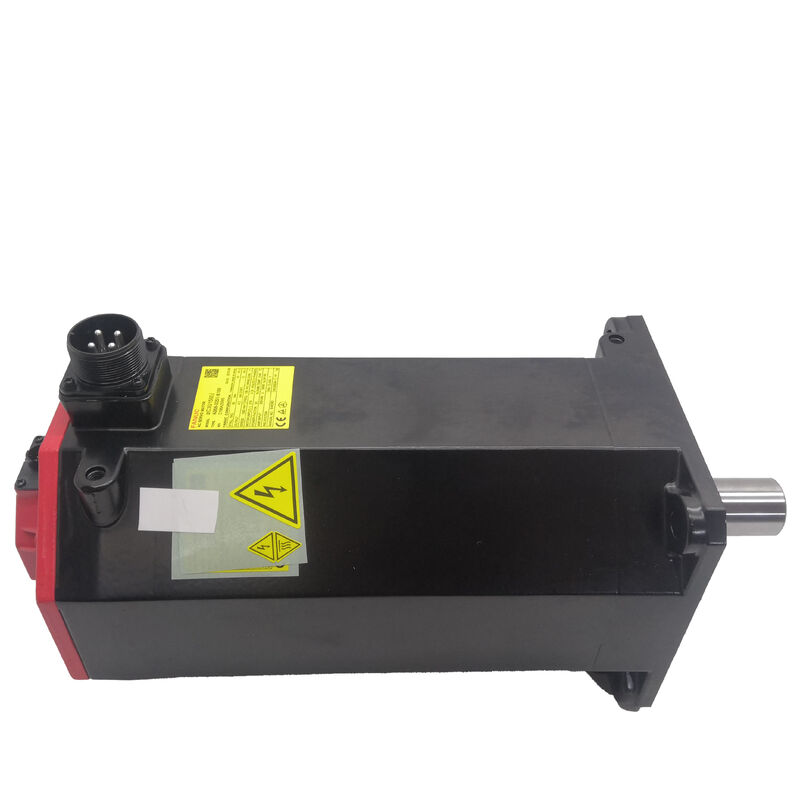

Fanuc A06B-0253-B400 AC Servo Motoru
αiF 30/4000, Düz Çubuk, 24V Fren, A1000 Absolute
Ürün Genel Görünümü
Parça numarası:A06B-0253-B400
Ayrıca Aradığınız:A06B0253B400, FANUC A06B-0253-B400, FANUC A06B0253B400
Motor Model:αiF 30/4000
Sınıflandırma:Fanuc Alpha iF Serisi AC fırçasız servomotor -- 30 Nm duraklı tork, 4000 rpm maksimum hız, düz pürüzsüz as, 24V yaylı fren, Alpha i A1000 Mutlak Puls Kodlayıcısı, IP65
Teknik özellikler
| Parametreler |
Değer |
| Bölüm Numarası |
A06B-0253-B400 |
| Motor modeli |
αiF 30/4000 |
| Durma tork |
30 Nm |
| En yüksek tork |
40 Nm |
| Maksimum Hız |
4,000 rpm |
| Aşamalar |
3 fazlı |
| Nabız kodlayıcısı |
Alfa i A1000 (serial mutlak) |
| Kodlayıcı çözünürlüğü |
1,000,000 atış/dönüm |
| Çubuk Tipi |
Düz düz (SLK -- anahtar yolu yok) |
| Elektromanyetik fren |
24V yaylı |
| Mühürleme |
IP65 (standart) |
| İzolasyon sınıfı |
Sınıf F |
| Çalışma sıcaklığı |
0°C - +40°C |
| Uyumlu Güçlendirici |
Fanuc αi seryo amplifikatörleri (αiSV) |
| Uyumlu Kontroller |
Fanuc Serisi 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Denizcilik |
Gerekli kargo (büyük çerçeve) |
| Kaynağı |
Japonya |
30 Nm durma tork ️ Ağır eksen görevi için inşa edilmiş
A06B-0253-B400, hızlandırma sırasında 30 Newton metrelik sürekli durma tork ve 40 Nm'lik zirve tork sağlar ve bu da onu αiF aralığının yüksek ucunda yerleştirir.Bu motor büyük formatlı CNC makinelerinde kesme yükü altında sürekli tork gerekli olan ağır birincil besleme aksları için tasarlanmıştır.
30 Nm durma tork ile bu motor, 16 mm'lik bir pitch topu vida üzerinde 10 kN'den fazla sürekli aksel itişi dayatabilir, bu da büyük yatay işleme merkezlerinde eyer sürücüleri için idealdir.Ağır dikey işleme merkezlerindeki masa sürücüleri, veya metre çaplı kalıpları işleyen büyük CNC dönüş merkezlerindeki çapraz kaydırma eksenleri.
24V yaylı fren: Mühendislik güvenliği
B400 sonek, 24V'lik bir yaylı elektromanyetik fren olduğunu ve hata güvenliği ilkeleriyle çalıştığını doğruluyor.Herhangi bir kontrol sinyali gerektirmeden, çeşme hemen çalıştırılır.
Dikey eksen uygulamalarında bu fren, kapatma, E-Stop olayları veya güç kesintileri sırasında ağır bileşenlerin yerçekimsel hareketini engeller.İş parçasını ve aletleri düşen eksen hasarından korumak.
Doğrudan pürüzsüz şaft: Yüksek torklu bağlantı
Düz pürüzsüz şaft (SLK no keyway) torku tamamen nakışla nakış deliği ile şaftın dış çapı arasında aktarır.Tam ivme altında kaymayı önlemek için uygun bir bağlantı özelliği ve montaj çok önemlidir..
A1000 Mutlak Kodlayıcı: Konum Tutma
Alfa i A1000 seri mutlak atım kodlayıcısı ile,000Bu motor yedek batarya aracılığıyla güç kesimiyle çoklu dönüş pozisyonunu koruyor.Bu, her güçlendirme sonrası ev dönüşüm döngüleri ihtiyacı ortadan kaldırır ve güvenli makine kurtarma için anında konum doğrulama sağlar.
Nakliye notu
A06B-0253-B400, yük taşıyıcı taşımacılığı gerektiren büyük çerçevelerli bir servomotordur.Kargo tranzit süresi planlaması ve asansör geçidi servisi veya zamanlanmış teslimat randevuları gibi teslimat gereksinimlerini onaylama.
A06B-0253 Serisi Yapılandırma Referansı
| Bölüm Numarası |
Şaktı |
Anahtar yolu |
Fren |
Kodlayıcı |
Mühürleme |
| A06B-0253-B000 |
Taper |
- Evet. |
Hiçbiri |
A1000 mutlak |
IP65 |
| A06B-0253-B100 |
Düz. |
- Evet. |
Hiçbiri |
A1000 mutlak |
IP65 |
| A06B-0253-B400 |
Düz düz. |
- Hayır. |
24V yay |
A1000 mutlak |
IP65 |
| A06B-0253-B400#0100 |
Düz düz. |
- Hayır. |
24V yay |
A1000 mutlak |
IP67 |
| A06B-0253-B300 |
Taper |
- Evet. |
24V yay |
A1000 mutlak |
IP65 |
Tipik Uygulamalar
- Büyük yatay işleme merkezlerindeki birincil masa ve eyer sürücüleri
- Büyük VMC'lerde ve gantry makinelerinde dikey eksenli tahrikler
- Ağır dönme merkezi arabası ve çapraz kaydırma sürücüleri
- Büyük formatlı 5 eksenli işleme merkezi birincil beslemeleri
Sıkça Sorulan Sorular
Bu motorda dikey eksen uygulamaları için neden 24V fren gerekli?
Servo kilitleme, pozisyonu tutmak için aktif amplifikatör gücüne ihtiyaç duyar. 24V yayla uygulanan fren, amplifikatör gücünden bağımsız mekanik tutma sağlar.Ağır eksenlerin yerçekimsel hareketini önlemek için güç kesildiğinde otomatik olarak çalıştırılır.
IP65 ve IP67 çeşitleri arasındaki fark nedir?
Standart B400, IP65 mühürleme (toz ve su jeti koruması) sahiptir.
Bu motor her güçlendirme sonrası yönlendirme gerektiriyor mu?
Hayır, Alpha i A1000 mutlak kodlayıcısı yedek batarya ile güç kesimi yoluyla birden fazla dönüş pozisyonunu korur, normal güç döngüsünden sonra referans-dönüş geçişlerine gerek duymaz.
Bu motor hangi amplifikatörle eşleşiyor?
A06B-0253-B400, eşleşen akım derecelendirmesi ile bir Fanuc αi servo amplifikatörü (αiSV) gerektirir.
Yumuşak şaftın yerine tuşlu şaftın versiyonu kullanılabilir mi?
Hayır. Çubuk konfigürasyonu mevcut bağlama donanımına uymalıdır. Anahtarlı bağlamalar için A06B-0253-B100 (düz anahtarlı, frensiz) veya A06B-0253-B300 (konik anahtarlı, frenli) kullanın.
