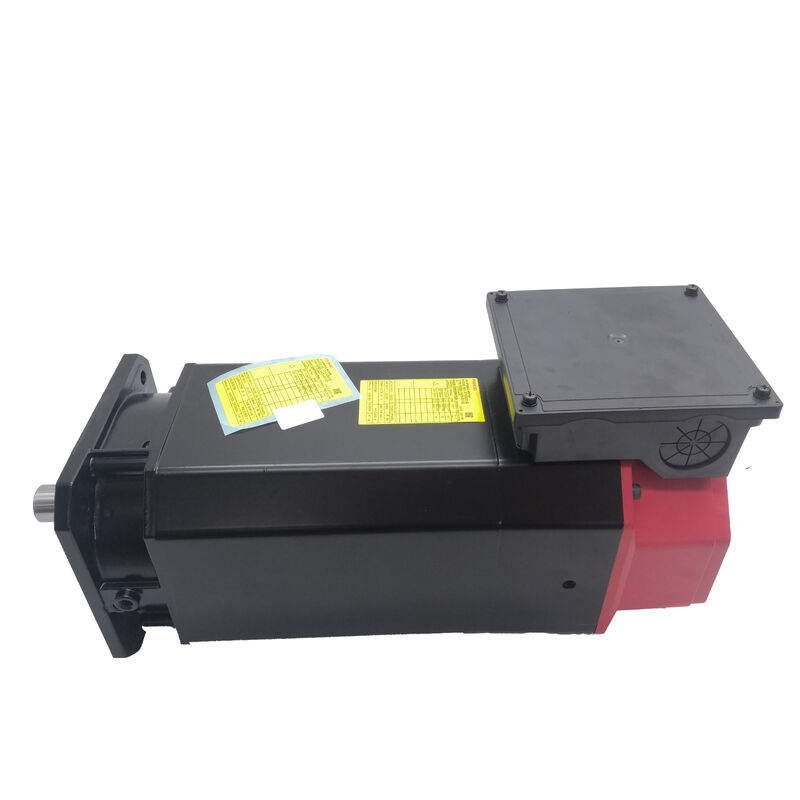

Fanuc A06B-1401-B105 AC Döner Döner Motoru000, Flange Mount, Yumuşak Çubuk, IMZ Sensör

Ürün Genel Görünümü

Parça numarası:A06B-1401-B105

Ayrıca Aradığınız:A06B1401B105, FANUC A06B-1401-B105, FANUC A06B1401B105

Motor Model:αi 0,5/10,000

Sınıflandırma:Fanuc Alpha i Serisi AC Spindle Motoru 0.5 kW, 10.000 RPM Maksimum Hız, Flange Montajı, Düz Düz Çapa, Dahili IMZ Manyetik Sensörü, Fren Yok

Teknik özellikler

Aİ Spindle Ailesi'nin En Küçükü ve Belirli Bir İş için Doğru Seçim

- Evet.0.5 kW ve 10.000 rpm, A06B-1401-B105, Fanuc'un αi AC spindle motor yelpazesinin kompakt ucunda oturuyor.Bu, büyük çubuklar üzerinde derin kesim kaba veya sert malzemelerde ağır kesim kesimi için bir motor değildir ve asla amaçlanmamıştır.Bu motor, spindle zarının fiziksel olarak küçük olduğu, iş parçasının ve aletin benzer şekilde kompakt olduğu makineler için tasarlandı.Ve yüksek hızlara ulaşma ve devam etme yeteneği ham tork çıkışından daha önemli..

Alüminyum alaşım iş parçasını işleyen matkap merkezleri, elektronik ve hassas donanım bileşenleri için küçük formatlı işleme merkezleri, 100~200 mm salınım sınıfındaki kompakt CNC tornaları,ve PCB sondajı ve mikro özellik çalışmaları için uzmanlaşmış makineler, αi 0.5/10.000'e aittir. 10.000 rpm'de, 1 mm çaplı bir matkap demir dışı sondajın gerektirdiği yüzey hızında çalışır. 0.5 kW'da,Güç çekimi, makinenin elektrik tasarımının, servo eksen gücünün üstüne ağır bir iğne güç bütçesini barındırmasına gerek kalmadığı kadar mütevazı.

Temel anlayış orantılıktır:A06B-1401-B105, maliyet tasarrufu için monte edilmiş, az belirtilen bir motor değildir., aletler ve üretim süreci 0,5 kW / 10,000 rpm çalışma penceresine uymaktadır.Aynı makine paketine daha büyük bir spindle motoru zorlamak, makinenin gerçekte gördüğü yükler için kesme performansını iyileştirmezBu, makinenin tasarlandığı çalışma koşullarında faydalı ek tork sağlamadan, ısı yükünü, motor ağırlığını, amplifier değerini ve kabin güç bütçesini artıracaktır.

IMZ Sensörü: Yönlendirme ve Sert Tapping için Dahili Manyetik Z-Pulse

BuIMZA06B-1401-B105'in açıklamasında belirtilen motorun en önemli işlevsel özelliklerinden birini tanımlar:yerleşik manyetik Z-atlama sensörüMotor gövdesi içine yerleştirilmiş.

Bunun neden önemli olduğunu anlamak için, katı bir dokunma döngüsü sırasında ne olduğunu düşünün.iplik pitch ile doğrusal ilerleme için spindle dönüşünün tam oranını tanımlayanMusluk malzemeye girdiğinde ve programlanmış derinliğe ulaştığında, spindle, muslukta yüzerken veya kaymazken, tam olarak senkronize bir hızla tekrar geri dönmelidir.Bu geri dönüş sırasında herhangi bir açısal konum hatası yırtılmış veya kusurlu bir iplik üretirYa da kırık bir musluk.

Bu düzeyde yuvarlak-beslenme senkronizasyonuna ulaşmak, CNC'nin sadece hızını değil, döngü boyunca yuvarlakın açısal konumunu sürekli olarak bilmesini gerektirir.IMZ sensörü, Fanuc CNC'nin fiyonkuyu doğrusal eksenle senkronize etmek için kullandığı manyetik Z-pulsunu, doğru bir açı pozisyonunda devrim başına bir referans darbesini sağlar.Bu referans olmadan, katı dokunma mevcut değildir ve makine, iplik derinliği tutarlılığını ve tonlama doğruluğunu feda ederek yüzen musluk tutucuları kullanmalıdır.

Döner yönelimAynı Z-puls referansına bağlıdır. CNC, iş parçasının konumda yüklenmesi için alet değişikliği için, belirli bir açılı konumda durması için spindle'e komut verdiğinde,ya da C ekseni işlemleri için, IMZ sensörü, sürücü sisteminin bu açısal konumu belirlemesini ve kilitlemesini sağlar.Otomatik alet değişimlerinin vardiya başına düzinelerce kez gerçekleştiği küçük işleme merkezlerinde, güvenilir iğne yönelimi üretim açısından kritik bir işlevdir.

IMZ sensörünün ayrı bir dışa monte edilmiş cihaz olarak değil, motor gövdesinin içine entegre edilmesi, ambalaj avantajıdır: hizalamak için harici sensör başı yoktur,uzaktan monte edilmiş bir aygıtla çalışan ayrı bir kodlayıcı kablosu yok, sensör ve şaft arasındaki mekanik bir bağlantı yok, sensörün rapor ettiği gerçek şaft pozisyonu ile arasında herhangi bir açı hatası getirmek için.

Flanş Montajı ve Yumuşak Çapa: Küçük Dönerli Sürücü Trenler için Standart Yapılandırma

BuFlanş montajıA06B-1401-B105'in motorun doğrudan makinenin spindle evine veya tahrik destek yüzüne bağlanmasına izin verir.motor varisinin ayarlanabilir montaj ayakları veya taban plaka hizalanması gerektirmeden, spindle tahrik girişine hassas aksyal ve radyal hizalanmada konumlandırılmasıAlanın kısıtlı olduğu ve motorun makine yapısına yakın veya içinde yer aldığı küçük alet makinelerinde, flens montajı standart yaklaşımdır.

BuDüz pürüzsüz çubuk (SLK sürtünme sıkıştırılmış bir bağlama nöbü aracılığıyla spindle tahrik trenine tork aktarır. 0,5 kW'da, bağlama aracılığıyla aktarılan tork mütevazıdır,ve düzgün bir şekilde belirlenmiş bölünmüş kabı saplama bağlantısı, anahtar yollarının küçük şaft çaplarında getirdiği stres konsantrasyonları olmadan güvenilir bir tork aktarımı sağlarYumuşak şaft, servis sırasında eşleşen bir anahtarı kullanmak ve saklamak zorunda kalmadan ve anahtar yolunu temiz ve hasarlı tutmaksızın bağlamayı ve çıkarmayı da kolaylaştırır.

Sürücü tasarımı anahtarlı bir çubuğu gerektiren makineler için, çiftleme nöbü pozitif bir anahtar bağlantısı etrafında tasarlanmıştır.A06B-1401-B155aynı αi 0.5/10.000 ailesindeki anahtarlı çubuk varyantıdır. Döner, hız, sensör ve montaj aynıdır; sadece çubuk konfigürasyonu farklıdır.Değiştirme sipariş vermeden önce arıza motoru üzerinde miğfer türünü onaylayın.

Güçlendirici ve CNC Uyumluluk

A06B-1401-B105,Fanuc αi serisi spindle amplifier (αiSP)0.5 kW'da, spesifik makine konfigürasyonuna bağlı olarak, αi amplifikatör aralığındaki αiSP 2.2 veya kompakt αiSP 1.5 üniteleri uygun çiftleşmedir.Motor standart Fanuc αi spindle motor güç ve sinyal kablosu seti aracılığıyla amplifier bağlanır.

Uyumlu CNC platformları şunlardır:Fanuc Serisi 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32iMotor, farklı bir motor tahrik arayüzü kullanan orijinal α (i olmayan) serisi spindle amplifikatörleriyle veya Fanuc β (beta) serisi spindle tahrikleriyle uyumlu değildir.

Bu motoru, aynı modeli kullanan bir makineye yedek olarak monte ederken, CNC spindle parametrelerinin, motor tipi kodu, maksimum hız ayarının,ve vites oranı parametreleri ′ αi 0 ile eşleşir.5/10.000 özellikleri makineyi üretime geri getirmeden önce. bir spindle motorunda bir parametreler uyumsuzluğu hız hataları, amplifikatör hataları,veya motorun kendisinde herhangi bir mekanik hatayı yansıtmayan yanlış spindle yönelim davranışı.

A06B-1401 Serisi: Bir bakışta varyasyonlar

A06B-1401 serisi, αi 0.5/10.000 motorunu birkaç şaft ve sensör konfigürasyonunda kapsar.Sipariş vermeden önce makineye hangi varyantın monte edildiğini bilmek şarttır. Yanlış şaft türü farklı bir bağlama donanımı ve bazı konfigürasyonlarda farklı bir sensör kablosu gerektirir.

B105 temel çizgi frensiz, pürüzsüz asansör, IMZ-equipped configuration — the most common variant for small machining centres and drill-tap machines where no gravity-load holding requirement exists and the coupling design uses a smooth bore clamp hub.

Tipik Uygulamalar

Kompakt CNC matkap merkezleri.Alüminyum alaşımı, tunç ve mühendislik plastiklerini yüksek spindle hızlarında işleyen küçük formatlı matkaplı işleme merkezleri, burada 10,000 rpm, küçük çaplı aletlerle verimli kesimi sağlar ve IMZ sensörü, yüzen musluk tutucuları olmadan katı kesimi destekler.

Elektronik ve mikro bileşenler için hassas CNC işleme merkezleri.Kesinlikle donanım bileşenleri, bağlantı bedenleri ve elektronik kabuklar üreten VMC'ler, iş parçasının kılıfı ve alet çapları αi 0,5/10.000 hız ve güç aralığına uygun;ve yüzey bitirme gereksinimleri, düşük titreşimle yüksek spindle hızından yararlanır.

Küçük CNC torna makineleri.100~200 mm salınım sınıfındaki kompakt dönme merkezleri, bu döner dış bir αi döner motoru tarafından çalıştırılır.IMZ sensörü, Y eksenindeki sert dokunuş için konum geri bildirimi sağlar (eklenmişse), ve 10.000 rpm, küçük çaplı iş parçalarında yüksek yüzey hızını destekler.

PCB sondaj makineleri ve mikro işleme platformları.PCB delik delme, mikro freze ve ince özellikli oyma için özel CNC ekipmanları, küçük araç çapları ve zorlu yüzey hızı gereksinimlerinin 10,000 rpm fırça hızı sadece yararlı değil gerekli.

Şu anda çalışan A06B-1401-B105 makinelerinin değiştirilmesi.Başlangıçta αi 0.5/10 civarında inşa edilen herhangi bir Fanuc αi denetimli makine,000 düz çubuklu spindle motorunda, yerleştirilmiş motor arızalanmışsa ve üretimi yeniden başlatmak için benzer bir değişim gerektirirse.

Sık Sorulan Sorular

S1: Bu motorun IMZ özelliği pratikte ne yapıyor?

IMZ biryerleşik manyetik Z-atlama sensörüFanuc CNC bu nabzı iki temel işlev için kullanır:Sıkı dokunma ️ bir dokunma döngüsü sırasında Z-eksen besleme ile sinkronize spindle dönüşü, böylece iplik pitch yüzen bir musluk tutucusu bağımlı yerine mekanik olarak kontrol edilir veDöner yönelimi- İpucu değişimi veya C ekseni işlemleri için spindle'i komuta edilen açısal konumda durdurmak ve tutmak.katı dokunuş ve spindle yönelimi uyumlu makinelerde mevcut değildir..

S2: B105'in B155'den farklı bir şaftı var mı ve değiştirmek için önemli mi?

Evet, önemli.B105, anahtar yolu olmayan düz, pürüzsüz bir şaftına sahiptir (SLK)"B155'in anahtarlı bir şaftı var.. makinenin spindle sürücüsündeki bağlantı nöbü belirli bir şaft türüne eşleştirilmiştir ve bir anahtarlı hub delik uygun anahtar olmadan düzgün bir düz bir şaft üzerine uymayacaktır. sipariş vermeden önce her zaman orijinal motorun şaft türünü doğrulayın. Eğer değiştirilen motor bir B105 ise, bir B105 sipariş edin; eğer bir B155 ise, bir B155 sipariş edin.

S3: Hangi Fanuc spindle amplifikatörü A06B-1401-B105 ile eşleşir?

Bu motorun birFanuc αi serisi spindle amplifier (αiSP)0.5 kW'da, bu motorun güç sınıfı için uygun αiSP modülü makine üreticisinin elektrik belgelerinde belirtilmelidir.Fanuc Serisi 0i-D, 0i-F, 16i, 18i, 21i, 30i ve 31iMotor, farklı arayüzler ve parametre yapılarını kullanan orijinal α (i olmayan) serisi spindle sürücüleriyle veya Fanuc β serisi spindle amplifierleriyle uyumlu değildir.

S4: Bu parçayı sipariş ederken çekirdek değişimi gerekli mi?

Temel değişim gereksinimleri tedarikçiye göre değişir.Temel değişim temeliBu, yeniden inşa edilebilir bozulmuş bir ünitenin işlemin bir koşulu olarak iade edilmesi gerektiği anlamına gelir, yoksa ek bir temel ücret uygulanır.Bu politika tedarikçiyi yeniden stok tutmaya ve fiyatlandırmayı bir değişim olmadan doğrudan satın almaktan daha rekabetçi tutmaya izin verir.Eğer arızalı motor, ev veya şaftın fiziksel hasar görmesine yol açmışsa, birimin gönderilmeden önce geçerli bir değişim çekirdeği olup olmadığını tedarikçiyle doğrulayın.

S5: Bu motor tamamen değiştirilmek yerine tamir edilebilir mi?

Evet, A06B-1401-B105 birTamir edilebilir motorFanuc spindle motorları tamir tesisleri en yaygın arıza modlarını çözebilir: rulman değiştirme (servis sırasında spindle motorunun arızalanmasının en sık nedeni),İzolasyon arızasından sonra statör sargılarının onarımı veya geri sargılması, IMZ sensörünün değiştirilmesi ve mekanik hasar sonrası şaftın onarımı veya değiştirilmesi.tamir genellikle daha hızlı ve daha uygun maliyetli bir yoldur özellikle arızalı bir ünite tamir döngüsünden geçerken makineyi çalıştırmak için bir yedek motora sahip tesisler içinHer zaman Fanuc filikalı motor deneyimi ve onarımdan sonra motorun uyumlu bir αi güçlendirici üzerinde çalıştırma testi yapabilmesi için belgelenmiş bir onarım tesisi kullanın.
