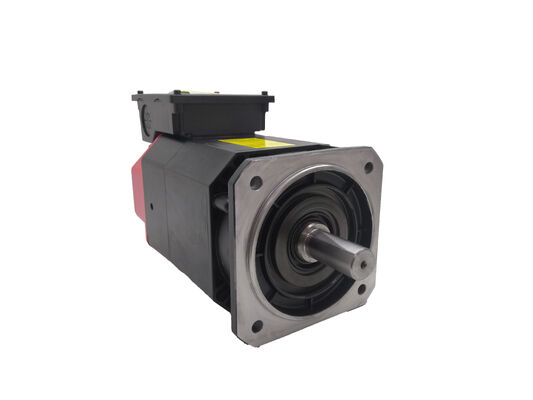

Fanuc A06B-1420-B900#F321 — αiI 1/24.000 Dahili AC Mil Motoru, 24.000 RPM Özel Konfigürasyon

Ürün Genel Bakışı

Parça Numarası: A06B-1420-B900#F321

Ayrıca Şöyle Aranır: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Motor Modeli: αiI 1/24.000

Tip: Dahili (BM) AC Mil Motoru — Özel Konfigürasyon

Sınıflandırma: Fanuc Alpha i Serisi Entegre Yüksek Hızlı Mil Motoru — 24.000 RPM Maksimum Hız, Flanş Montajlı, Düz Dişli, Arka Kodlayıcı Arayüzü, αiSP Amplifikatör Uyumlu

Bu Motor Gerçekte Nedir

Sipariş vermeden önce bu noktanın netleştirilmesi gerekir: A06B-1420-B900#F321 geleneksel bir AC servo motor değildirdışarıdan monte edilen ve bir kaplin veya kayış aracılığıyla bir makine miline bağlanan türden. Bu, makinenin orijinal üretimi sırasında doğrudan mil kartuşu yuvasının içine entegre edilmiş dahili bir mil motorudur — çerçevesiz, stator ve rotor montajı. Mil mili ve motor rotoru aynı bileşendir. Makine mili motor milidir.

Bu tasarım — bazen motorlu mil veya entegre mil-motor olarak adlandırılır — geleneksel bir motor ile kesici takım arasındaki her mekanik elemanı ortadan kaldırır: kaplin yok, kayış yok, ara dişli kademesi yok. Sonuç, mekanik tahrik sistemlerinin fiziksel olarak ulaşamayacağı hızlarda çalışabilen, kayış veya kaplinlerden kaynaklanan titreşim olmayan ve dönme dinamikleri tamamen mil yatak tasarımı ve motorun kendi özellikleri tarafından belirlenen bir mildir.

A06B-1420-B900#F321, bu mil kartuşlarından birinin kalbindeki özel dahili motor montajıdır ve 24.000 dev/dak maksimum hıza sahiptir.

Teknik Özellikler

24.000 RPM: Dahili Motor İçin Mühendislik Gerekçesi

Dakikada yirmi dört bin devir, geleneksel kayış tahrikli veya kaplin bağlantılı bir mil motoruyla elde edilemez. Bu hızda, bir şanzımanın mekanik elemanları — kayışlar, kasnaklar, kaplinler, ara yataklar — ısı, titreşim ve denge kuvvetleri üretir ki bu da elde edilebilir hızı sınırlar veya şanzımanı kısa sürede yok eder. 24.000 dev/dak'da yüksek hızlı işleme, farklı bir yaklaşım gerektirir: motoru milin içine yerleştirin ve şanzımanı tamamen çıkarın.

A06B-1420-B900#F321'in tam olarak yaptığı budur. Doğrudan mil kartuşuna entegre edilmiş stator sargısı mil yuvasına sarılır ve rotor mil miline preslenir veya sıkıca geçirilir. Amplifikatör stator alanını enerjilendirdiğinde, mil — ve takım tutucu ve kesici takım dahil olmak üzere ona bağlı her şey — doğrudan tepki olarak döner. Ara mekanik yok. Kayış gerginliği değişimlerinden kaynaklanan titreşim yok. Kaplinin burulma sertliğinden kaynaklanan rezonans yok. Sadece mil, yatak desteği ve motor alanı.

İşleme için pratik sonuç önemlidir. 24.000 dev/dak'da küçük çaplı bir freze çakısıyla, geleneksel mil hızlarında pratik olmayan büyük kesiciler gerektirecek yüzey hızları, kompakt, yüksek hassasiyetli takımlarla elde edilebilir. Kalıp ve kalıp çeliğinde küçük çaplı bilyalı freze çakıları, alüminyum alaşımlı yüzey işlemleri, PCB delme ve sert malzemelerde ince detaylı konturlama, yüksek hız ve dahili motorun sağladığı titreşimsiz dönüş kombinasyonundan faydalanır.

F321 Özel Konfigürasyon

#F321 sonekibu birimi A06B-1420-B900 dahili motorunun özel fabrika konfigürasyonu olarak tanımlar — Fanuc'un normal kataloğunda yer alan standart #0321 varyantından farklıdır.

Fanuc'un dahili mil motoru adlandırma sisteminde, sonek rakamları motor montajının fiziksel konfigürasyonunu kodlar: flanş geometrisi, dişli arayüzü, kodlayıcı montaj konumu ve özel seçenekler. #F321, belirli bir makine üreticisinin mil kartuşu tasarım spesifikasyonuna göre üretilmiş, fabrika özel bir yapıdır. Bu, stator dış çapının, rotor dişli boyutlarının, kodlayıcı montaj düzenlemesinin ve soğutma suyu geçiş geometrisinin tümünün tek bir özel mil kartuşu tasarımına uyduğu anlamına gelir.

Bunun doğrudan pratik bir çıkarımı vardır: A06B-1420-B900#F321, 24.000 dev/dak'da çalışan herhangi bir dahili motorun evrensel bir yedeği değildir. Orijinal olarak tasarlandığı mil kartuşu için doğru yedektir. Fiziksel boyutlar eşleşmelidir — mil yuvasının stator dişlisine uymayan veya rotor dişlisi mil milini kabul etmeyen bir dahili motor, hız derecesi uyumluluğundan bağımsız olarak takılamaz.

Her zaman parça numarasını tam olarak doğrulayın — #F321 ve #0321 ve #F621, aynı hız derecesini ve temel model adını paylaşmalarına rağmen farklı fiziksel montajlardır.

Dahili Motor Değişimi: Neleri İçerir

Dahili bir mil motorunu değiştirmek, harici monte edilmiş bir servo motoru değiştirmekten temelde farklı bir iştir. Takılacak bir konektör, sökülecek kaplin cıvataları, sökülecek ayak montaj cıvataları yoktur. Dahili bir motorun stator ve rotoru, mil kartuşu yapısının bir parçasıdır.

Bu motora sahip bir makinede tipik bir değişim süreci şunları içerir:

Mil kartuşu sökme. Tüm mil montajı — yuva, yataklar, rotor, stator ve ilgili tüm soğutma ve sensör bağlantıları — bir ünite olarak makineden çıkarılır. Bu, doğru alet ve belgelenmiş tork değerleri gerektiren hassas bir sökmedir.

Mil revizyonu. Arızalı stator sargısı veya rotor montajı mil yuvasından preslenir veya çıkarılır ve yeni A06B-1420-B900#F321 stator doğru sıkıştırma ve hizalama ile yuvaya takılır. Yatak değişimi, herhangi bir mil revizyonu sırasında standart uygulamadır — yataklar hassas dereceli bileşenlerdir ve mil söküldüğünde yeniden kullanılmaz.

Dinamik denge doğrulama. Yeniden montajdan sonra mil dinamik olarak dengelenir. 24.000 dev/dak'da, kalan herhangi bir dengesizlik, yatak yük derecelerini aşan ve kesme performansını düşüren kuvvetler ve titreşimler oluşturur. Denge atlanamaz veya ertelenemez.

Kodlayıcı hizalama. Arka kodlayıcı arayüzü, yeniden montajdan sonra spesifikasyona göre hizalanmalıdır. Hatalı hizalanmış bir kodlayıcı, mil amplifikatör arızalarına veya kararsız hız kontrolüne neden olan hız geri bildirim hataları üretir.

Çoğu kullanıcı için, dahili motor değişimi ile mil revizyonu, atölye zemin bakım işi değil, yetkili bir mil servis tesisi için bir iştir. Yatak montajının hassasiyeti, denge gereksinimi ve kodlayıcı hizalaması, genel bakım atölyelerinin tipik olarak sahip olmadığı ekipman ve süreç kontrolü gerektirir.

Amplifikatör ve CNC Uyumluluğu

S3: Bu motorla hangi Fanuc amplifikatörü uyumludur?Fanuc αiSP (Alpha i Spindle) serisi amplifikatör gerektirir — Fanuc αi serisi sürücü kabinindeki mil sürücü modülü. Belirli amplifikatör modülü derecesi, motorun güç sınıfıyla eşleşmelidir; bu çıkış seviyesindeki αiI 1/24.000, makinenin sürücü konfigürasyonu için uygun αiSP birimiyle eşleşir.

Uyumlu CNC platformları arasında Fanuc Serisi 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32i bulunur. Motor, farklı bir sürücü arayüzü ve kontrol mimarisi kullanan orijinal α serisi (non-i) mil amplifikatörleriyle uyumlu değildir.

Çapraz referans A04B-0099-H062#24K bu motorun özel konektör ve kodlayıcı konfigürasyonu için ilgili kablo veya arayüz kitini tanımlar — ilgili kablolama bileşenlerini temin ederken makinenin elektrik belgeleriyle bu referansı doğrulayın.

Tipik Makine Platformları

A06B-1420-B900#F321, Fanuc αi kontrol sistemlerinde çalışan özel makine aleti mil kartuşlarına tasarlanmıştır. Bu tür dahili 24.000 dev/dak milleri kullanan makine kategorileri şunları içerir:

Kalıp ve kalıp için yüksek hızlı dikey işleme merkezleri. Sert metal yüzey işlemesi ve takım çeliği ve sertleştirilmiş malzemelerde karmaşık kontur işleme için tasarlanmış 3 eksenli ve 5 eksenli VMC'ler, burada 24.000 dev/dak, küçük çaplı bilyalı ve yarıçaplı kesicilerle üretken yüzey hızlarında etkili kesim sağlar.

Yüksek hızlı delme ve kılavuz çekme makineleri. Alüminyum alaşımı ve demir dışı iş parçaları için özel delme-kılavuz çekme merkezleri ve yüksek döngülü işleme platformları, burada 24.000 dev/dak, küçük çaplı matkap ve kılavuzları optimum kesme parametrelerinde döngü süresi cezaları olmadan çalıştırmak için gereken mil hızını sağlar.

Grafit ve kompozit işleme merkezleri. Grafit elektrot işleme (EDM takımları), karbon fiber kesme ve kompozit parça yüzey işlemesi için tasarlanmış makineler, burada yüksek mil hızı hafif kesme derinlikleriyle birleştiğinde, yüksek yüzey hızına tepki veren malzemelerde ince yüzey finişleri üretir.

Hassas çok eksenli işleme platformları. Entegre mil motorunun kompakt tasarımı ve şanzıman elemanlarının olmaması, daha küçük makine ayak izi ve karmaşık iş parçası geometrisine daha iyi erişim sağlayan 5 eksenli işleme merkezleri ve bileşik işleme sistemleri.

SSS

S1: Bu standart bir servo motor mu yoksa farklı bir şey mi?

A06B-1420-B900#F321, dahili (entegre) bir AC mil motorudur — geleneksel harici monte edilmiş bir servo motor değildir. Mil yuvasının içine monte edilmek üzere tasarlanmış çerçevesiz bir stator ve rotor montajıdır, burada rotor doğrudan mil miline monte edilir. Standart bir servo motordaki gibi harici mil, flanş yüzü veya ayak montaj özellikleri yoktur. Değişim, standart bir motor değişimi değil, yetkili bir mil servis tesisi tarafından mil sökülmesini gerektirir.

S2: #F321 varyantı tüm 24.000 dev/dak Fanuc mil uygulamalarına uyar mı?

Hayır. #F321, belirli bir mil kartuşu tasarımına uyan özel stator dış çapı, rotor dişli boyutları, soğutma geçiş geometrisi ve kodlayıcı montajına sahip özel bir fabrika konfigürasyonudur

. Aynı A06B-1420-B900 serisindeki diğer sonek varyantları (#0321, #F621, vb.) farklı fiziksel boyutlara sahiptir. Sipariş vermeden önce tam parça numarasını — özellikle tam soneki — arızalı motorla eşleştiğini her zaman doğrulayın. Mil yuvası geometrisine uymayan bir dahili motor fiziksel olarak takılamaz.

S3: Bu motorla hangi Fanuc amplifikatörü uyumludur?A06B-1420-B900#F321, Fanuc αiSP serisi mil amplifikatörü gerektirir — Fanuc αi serisi sürücü kabinlerinde kullanılan mil sürücü modülü. Fanuc CNC Serisi 0i, 15i, 16i, 18i, 21i, 30i ve 31i

ile αi platformunda uyumludur. Orijinal α serisi (non-i) mil sürücüleriyle uyumlu değildir. Motoru değiştirirken, motor tipi ve maksimum hız için amplifikatör parametre ayarlarının αiI 1/24.000 spesifikasyonuyla eşleştiğini doğrulayın.

S4: Bu motor tamir edilebilir mi yoksa değiştirilmeli mi?

Evet — A06B-1420-B900#F321 tamir edilebilir bir ünitedir ve yetkili Fanuc mil motoru tamir tesisleri arızalı statorlar ve rotor montajları için sargı ve revizyon hizmetleri sunmaktadır. Arızalı bir sargı arızası veya yatak hasarı geçiren bir motor için tamir, yeni veya değişim ünitesi temin etmeye kıyasla genellikle daha uygun maliyetli bir yoldur. Bazı tedarikçilerden, arızalı bir ünitenin yeniden yapılmış bir değişime karşı çek olarak gönderildiği çek değişimi programları da mevcuttur. Tamir teslim süreleri, arızanın niteliğine ve parça bulunabilirliğine bağlı olarak değişir — üretim programları uzun kesinti sürelerini kaldıramayan makineler için, arızalı motoru tamir için göndermeye paralel olarak test edilmiş bir değişim ünitesine sahip olmak pratik bir risk azaltma stratejisidir.

S5: Dahili bir motor takıldıktan sonra neden dinamik denge kontrolü gereklidir?
