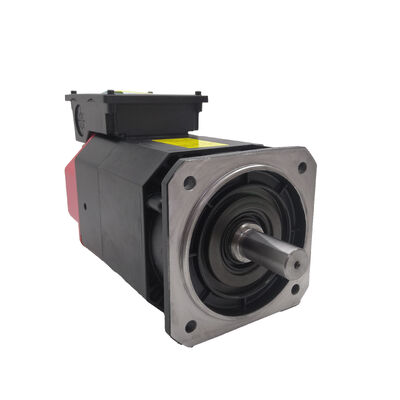

Fanuc A06B-1467-B123#0A21 αiT 8/12,000 Through-Coolant AC Spindle Motor, Flange Mount, Arka Sensör

Ürün Genel Görünümü

Parça numarası:A06B-1467-B123#0A21

Ayrıca Aradığınız:A06B1467B123, FANUC A06B-1467-B123, A06B-1467-B123 0A21

Motor Model:8/12,000

Sınıflandırma:Fanuc Alpha i Serisi Through-Spindle Soğutucu AC Spindle Motoru 12,000 RPM Maksimum Hız, Flange Mount, Arka Montajlı Sensör, αiSP Amplifier Uyumlu

Teknik özellikler

αiT Serisi ️ Dönerden Döner Soğutucuya Dönüştürüldü

Fanuc Alpha i spindle ailesinde,αiT tanımı belirli bir sınıfı ayırt ederBu, bir düğme adaptörü veya satış sonrası modifikasyon değildir.Soğutucu maddenin yolu motorun iç yapısının tasarlanmış bir özelliğidir, üretim aşamasında rotor, stator ve rulman düzeninin yanında entegre edilir.

Bu neden kendi motor serisini derecelendirecek kadar önemli? Because through-spindle coolant — high-pressure cutting fluid delivered directly through the spindle centre bore and out through the toolholder — is now a standard production requirement on any machining centre running small-diameter drills, derin delik delme döngüleri veya makineye zorlaşan alaşımlarda yüksek hızlı frezeleme. Soğutma sıvısı doğrudan kesim bölgesine ulaşır ve tekrar kesilmeden önce flütten parçaları akıtır.6 mm derinlikteki bir delmenin ucuna dışarıdan ulaşmak için sel soğutma sıvısına güvenmek yerine, ısı üretildiği noktada alet sıcaklığını korumak.

Standart bir spindle motoru, iç mimarisi olmayan bir spindle motoru, yapısal bir uzlaşma olmadan çekirdeği boyunca basınçlı soğutma sıvısı devresine yer veremez.A06B-1467-B123 serisindeki 1000 adet makine, pervaneli soğutma sıvısının bir seçenek değil, her döngüde standart bir çalışma koşulunun olduğu makineler için özel olarak üretildi..

12,000 RPM ve Açılan Üretim Penceresi

Dakikada on iki bin dönüş, αiT 8 çerçeve sınıfındaki bir motor için önemli bir çalışma hızını temsil eder.Hız değerleri işlevsel olarak önemlidir, çünkü farklı işleme işlemleri yüzey hız eğrisinde farklı noktalarda bulunur..

12.000 rpm'de,10 mm çaplı uç değirmenAlüminyum alaşımları için üretim aralığında ve daha yumuşak çelikler için yüksek hızlı işleme bölgesinde 377 m/min yüzey hızına ulaşır.6 mm matkap12.000 rpm'de paslanmaz ve alaşımlı çeliklerde hassas sondaj için uygun bir yüzey hızı ile çalışır.ince detay çalışmaları için küre burunlu uç değirmenleri, bu da daha düşük hızlı spindle'lerin eşleştiremediği alet geometrisini ve döngü sürelerini sağlamak için spindle içi soğutma sıvısının ve yüksek rpm'nin birleştiği yerdir.

Bir motor platformunda 12.000 rpm maksimum hız ve spindle içi soğutma sıvısı kapasitesinin kombinasyonu, αiT 8/12'ü konumlandırır.000 karışık işlemleri işleyen modern hassas işleme merkezleri için: daha düşük hızlarda kabalama geçişleri, yüksek hızlı bitirme ve konfigürasyon değişiklikleri olmadan aynı spindle'de hassas sondaj.

Flanş Montajı ve Arka Sensör: Değişkenliği Belirleyen Yapılandırma Ayrıntıları

Fanuc'un kendi ürün tanımından doğrulanmış iki fiziksel yapılandırma unsuru, A06B-1467-B123'ü genel bir spindle motoru yerine özel bir motor bileşeni olarak tanımlar.

Flanş montajıBu, motorun motorun ön yüzünü makinenin iğne tahrik evine kaydeder.,Flanş geometrisinde radyal ve eksenel hizalama oluşturmak.Bu montaj yaklaşımı, motor çıkış varısının doğrudan veya başlık içindeki kompakt bir kemer düzenlemesi aracılığıyla spindle'i tahrik ettiği spindle motorları için standarttırFlanş bult desen ve kayıt çapı makineye özgüdür. Bu motor tam olarak bu boyutlara uymalıdır.

Arka takılmış sensörCNC'nin spindle yönelimi ve sert dokunma için kullandığı referans sinyali sağlayan spindle pozisyonu geri bildirim sensörü motorun tahrik dışı ucunda (arka) yer almaktadır.Döner mekanizmasının içine entegre olmak yerine. This configuration keeps the sensor geometry consistent regardless of the drive-end coupling arrangement and simplifies the sensor cable routing in machine designs where the rear of the motor is more accessible.

Bu#0A21 sonekFanuc'un döner motor numaralandırma sisteminde,#'nin arkasındaki dört basamaklı sonek, bu montajı aynı seri içindeki diğer varyantlardan ayıran yapılandırma ayrıntılarını kodlar., soğutma düzenleme varyantı, sensör kablolama konfigürasyonu veya fabrika tarafından belirlenen diğer seçenekler.Her zaman sipariş verirken tam parça numarasını önek de dahil olmak üzere belirtin farklı bir önek, temel numara aynı olsa bile farklı bir motoru temsil eder.

Spindle içi soğutucu: Makinenin motordan ne ihtiyacı var

Bir işleme merkezi, spindle içi soğutma sıvısı için yapılandırıldığında, soğutma sıvısı sistemi spindle motorunun arka portuna bağlanır, rotor deliğinden iç soğutma sıvısı yoluna basınç verir,ve alet tutucu için spindle şaftı aracılığıyla sıvı teslimBasınçlar tipik olarak standart kurulumlarda 20 bar'dan yüksek performanslı soğutma sistemlerinde 70 bar'a ve daha yüksek basınçlara kadar uzanır.

αiT motorunun iç deliği, motor sargılarına veya rulman boşluğuna sızıntı yolları yaratmadan bu basınçlı soğutma sıvısı yoluna yerleştirilmelidir.Soğutma sıvısı deliği ile motorun elektrikli ve mekanik bileşenleri arasındaki mühürleme düzenlemesi, αiT tasarımının mühendislik unsuru olup, standart αi spindle motorlarında bulunmamaktadır.Bu nedenle, standart bir motor, sadece takviye ekleyerek soğutma sıvısı uygulamasına değiştirilmez.

Bir A06B-1467-B123 serisi motoru değiştirirken, bu değiştirme anlamına gelir.GereklidirAIT varyantı olabilir. Fitting a standard αi spindle motor without the through-coolant bore into a machine configured for through-spindle coolant is not a valid substitution — it either cannot accept the coolant connection or will be damaged by coolant ingress into areas of the motor not designed to be wetted.

Güçlendirici ve CNC Sistemi Uyumluluğu

A06B-1467-B123#0A21 ile çalışır.Fanuc αiSP serisi spindle amplifikatörleriFanuc αi serisi tahrik dolaplarındaki spindle tahrik modülleri.makinenin elektrik belgelerinden veya orijinal makine yapısı özelliklerinden doğru amplifier birimini doğrulayın..

Uyumlu CNC platformları şunlardır:Fanuc Serisi 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32iBu motor, farklı motor arayüzlerini ve parametreler yapısını kullanan orijinal α serisi (i dışı) spindle amplifikatörleri veya Fanuc β serisi spindle sürücüleriyle uyumlu değildir.

Bir yedek motoru monte ederken, CNC spindle parametrelerinin doğru ayarlandığından emin olun. Motor tipi kodu, maksimum hız, vites oranı ve spindle içi soğutma sıvısı kontrol parametreleri αiT 8/12 için doğru ayarlanmıştır.Motor tipiBir spindle motorunda bir parametreler hatası, motorun kendisinin mükemmel durumda olmasına rağmen yanlış hız kontrolü veya spindle yönelim hatası üretir.

Nakliye ve Nakliye: Kargo Gerekli

A06B-1467-B123#0A21 büyük çerçeveli bir spindle motorudur.Kargo taşıyıcısıStandart paket hizmetleri yerine. Değiştirmeyi planlarken kargo transiti sürelerini ve terminal alım veya teslimat gereksinimlerini planlayın.Planlı bir bakım kesintisini yöneten tesisler için, motorun bakım penceresine ulaşmasını sağlamak için sipariş vermeden önce taşıyıcı geçiş süresini ve teslimat lojistiklerini onaylayın.

A06B-1467-B123 Serisi Değişiklikleri

Tüm varyantlarda, onaylanmış sabitler şunlardır: αiT 8/12.000 modeli, flens montu, arka sensör, spindle soğutma sıvısı.Her zaman motor değiştirilen tam takma eşleşmesini onaylayın. Makine üreticisinin belgeleri ile uyumluluğu onaylamadan takma varyasyonları arasında değiştirmeyin..

Tipik Uygulamalar

Yüksek hızlı dikey işleme merkezleri, spindle içi soğutma sıvısı ile.hassas kalıp ve ölçekleme işleme, havacılık bileşenleri çalışması ve karışık malzeme üretimi için yapılandırılmış VMC'ler,000 rpm ile birlikte, atılgan içi soğutma sıvısı, çeşitli alet çaplarında üretken yüksek hızlı kesme ve kontrol edilen çip boşaltmasını sağlar.

Keskin derin delik delme makineleri.CNC sondaj merkezleri ve çelik, paslanmaz,ve titanyum, çip boşaltması ve alet sıcaklığının derinlik kontrolü için gerekli olan spindle soğutma sıvısı, ve 12.000 rpm bu malzemelerde karbid bükme matkaplarının kesme parametrelerini destekler.

Sert malzemeleri işleyen çok eksenli işleme merkezleri.4-axis and 5-axis machining centres producing complex parts in hardened steels and nickel alloys where through-spindle coolant and high spindle speed work together to maintain tool life on small-diameter cutters making long-reach operations into difficult features.

Üretim hatlarında yatay işleme merkezleri.Otomobil ve havacılık üretimindeki yüksek spindle hızı, alüminyum alaşımlı yapısal bileşenlerdeki kısa döngü sürelerini destekleyen HMC'ler,ve derin cep frezeleme işlemleri sırasında çip yeniden kesimi için spindle soğutma sıvısı denetimleri.

Sık Sorulan Sorular

S1: αiT'deki "T" ne anlama gelir ve değiştirme için neden önemlidir?

"T"Döner içi soğutma suyuMotor, arka bir bağlantıdan rotora basınçlı kesme sıvısı taşıyan ve alet tutucusu üzerinden çıkıp dönmeye giden bir iç deliğe sahip.Bu motorun iç yapısının bir mühendislik özelliğidirA06B-1467-B123'ü değiştirirken, değiştirilen şey de αiT varyantı olmalıdır. A standard αi spindle motor without the through-coolant bore cannot be used in a machine configured for through-spindle coolant delivery — it either lacks the connection port or will be damaged by coolant entering unprotected areas.

S2: Bir yedek sipariş verirken #0A21 önekinin önemi var mı?

Son ek, gerilim sınıfı, soğutma varyantı veya sensör kablolama farklılıklarını içerebilecek spesifik fabrika konfigürasyon ayrıntılarını kodlar. Genel olarak,Aynı temel parça numarası içindeki farklı sonekler farklı motor konfigürasyonlarını temsil eder., ve sonekler arasında yer değiştirmek, alternatif konfigürasyonun makinenin elektrik ve mekanik tasarımıyla uyumlu olduğunu onaylamayı gerektirir.#0021 ve #0A21'in birbirini değiştirebileceğini düşünmeyin ️ Farklı bir sonek yerine koymadan önce makinenin elektrik belgelerinden veya makine üreticisinden doğrulayın.

S3: Hangi Fanuc amplifikatörü bu motorla uyumludur?

A06B-1467-B123#0A21 için birFanuc αiSP serisi spindle amplifier. Özel αiSP ünite derecelendirmesi, motorun güç sınıfına uymalıdır. Bunu makinenin tahrik kabin dokümantasyonundan veya orijinal yapı özelliklerinden onaylayın. Uyumlu CNC platformları şunları içerir:Fanuc Serisi 0i-D, 0i-F, 16i, 18i, 21i, 30i ve 31iMotor orijinal α (i olmayan) spindle sürücüleri veya β serisi spindle amplifikatörleri ile uyumlu değildir.

S4: Neden bu motor standart paket teslimatı yerine kargo nakliyatı gerektiriyor?

αiT 8/12,000, büyük bir çerçeveli bir spindle motorudur. Fiziksel boyutları ve ağırlığı, standart paket taşımacılığı hizmetlerinin sınırlarının dışındadır..Değiştirmeyi planlarken, kargo transiti süresini ve teslimat lojistiklerini hesaba katın: kargo sevkiyatları genellikle planlı bir teslimat randevusu gerektirir,ve bazı yerlerde yükleme için asansör servisi veya bir forklift gerekirMotor belirli bir bakım penceresi içinde gerekirse sipariş vermeden önce bu lojistikleri onaylayın.

S5: Bu motor tamamen değiştirilmek yerine tamir edilebilir mi?

A06B-1467-B123#0A21 tamir edilebilir bir motor.ve arka sensör servisiBu fiyat ve boyutta bir motor için, onarım genellikle tamamen değiştirmekten çok daha uygun maliyetlidir.Özellikle arıza, koruma veya rotora fiziksel hasar vermek yerine rulman veya sarma hatası ile sınırlı olduğunda.Çekirdek değişim programları da mevcuttur. Yeniden inşa edilmiş bir yedek için değişim çekirdeği olarak gönderilen arızalı bir birim.Her zaman dokümante edilmiş αiT spindle motor deneyimi olan ve düzeltilmiş motoru geri dönmeden önce uyumlu bir αiSP amplifier sürücü sisteminde test edebilen bir onarım tesisini kullanın..
