FANUC A06B-6044-H008 AC Mil Ünitesi vemdash; CNC Mil Kontrolü İçin Analog Sürücü

Güvenilir Mil Performansının Arkasındaki Sürücü

Eski FANUC kontrollü makinelerini emekliye ayırmayı reddeden atölyelerde bu ünitenin neden hala karşımıza çıktığının bir nedeni var vemdash; çalışıyor ve onlarca yıldır çalışıyor. FANUC A06B-6044-H008 analog arayüz mimarisi üzerine kurulu bir AC mil servo ünitesidir ve Model 6 FANUC AC mil motoru ile eşleştirmek üzere tasarlanmıştır ve yaygın olarak erken FANUC SYSTEM 10/11 kontrolleri üzerinde çalıştırılan makinelerde bulunur.

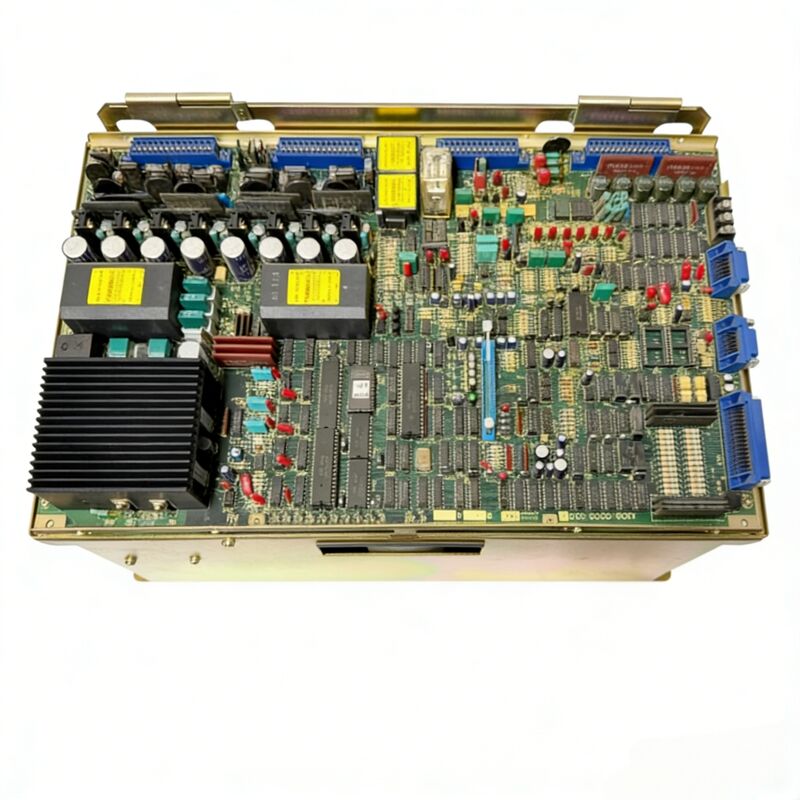

Bu hassas bir elektronik parça değil. Sürücü, mil kontrol PCB kartının ünitenin üstüne sağlam bir şekilde sabitlendiği sağlam anotlanmış metal bir muhafaza içinde yer alır ve bu, daha sonraki hepsi bir arada tasarımlara göre saha onarımlarını çok daha basit hale getiren pratik, servis edilebilir bir düzendir. Japonya'da, Fuji Dağı yakınlarındaki FANUC tesisinde üretilmiştir ve yapı kalitesi bu kökeni yansıtmaktadır.

Makineniz arızalandıysa ve bu sürücü bunun merkezindeyse, CNC onarım topluluğunun yıllardır servis verdiği, iyi anlaşılan, iyi belgelenmiş bir üniteyle uğraşıyorsunuz demektir.

Teknik Özellikler

Bu Üniteyi Farklı Kılan Nedir

A06B-6044-H008, FANUC'un mil sürücülerinin daha sonraki amplifikatör nesillerinde kullanılan seri veri yolu protokolleri yerine analog sinyal aracılığıyla iletişim kurduğu bir döneme aittir. Bu, CNC'nin hız komutlarını analog voltaj olarak gönderdiği ve sürücünün buna göre yanıt verdiği anlamına gelir; daha az dijital ek yük katmanına sahip daha basit bir sinyal yolu, ancak temiz sinyal bütünlüğünü korumak için kablo yönlendirmesine ve ekranlamaya dikkat edilmesi gereken bir yol.

Mil motoru tipi, PCB kartındaki bir ROM çipi aracılığıyla seçilir. H008 durumunda, yerleşik ROM J11 olup, sürücü ve motor ilişkisini tanımlar ve ünitenin geri bildirimi nasıl yorumladığını ve hız kontrolünü nasıl uyguladığını yönetir. ROM uyumluluğunu doğrulamadan üst kartı değiştirmek, saha değişimlerinde en yaygın hatalardan biridir ve herhangi bir güç verilmeden önce tekrar kontrol edilmeye değerdir.

A20B-0009-0531 mil kartı, ana sürücü şasisinin üstüne takılır. Güç bölümünden bağımsız olarak değiştirilebilir, bu da arızanın transistör modülleri veya altındaki güç bileşenleri yerine kontrol kartı tarafına izole edildiği durumlarda gerçek bir avantajdır.

Yaygın Alarm Kodları ve Anlamları

Bu üniteyle uğraşan saha teknisyenleri muhtemelen birkaç tekrarlayan alarm koduyla karşılaşacaktır. En yaygın olanlar için hızlı bir referans aşağıdadır:

• AL-01 (Motor Aşırı Isınması) — Motor soğutma fanını kontrol edin, aşırı yük koşullarını inceleyin ve tıkanmış hava geçişlerini temizleyin.
• AL-05 (Kontrol Gücü Sigortası Attı) — AF2 veya AF3 sigortasına işaret eder; arızalı bir PCB veya anormal besleme voltajından kaynaklanır.
• AL-08 (Yüksek Giriş Voltajı) — Genellikle yanlış voltaj seçici anahtar ayarından kaynaklanır. 200V ve 230V yapılandırmasını doğrulayın.
• AL-09 (Soğutucu Aşırı Isınması) — Soğutma fanı arızası veya soğutucu kanatçıklarında birikmiş toz. Gerektiğinde temizleyin ve değiştirin.
• AL-11 (DC Bağlantısı Aşırı Gerilimi) — Yüksek hat empedansını veya arızalı bir transistör modülünü veya PCB'yi gösterebilir.

Bu alarmları bir onarım tesisi çağırmadan önce anlamak, önemli teşhis süresinden ve karşılıklı gidip gelmelerden tasarruf sağlayabilir.

Tedarik ve Onarım Hususları

A06B-6044-H008'in yeni stokları nadirdir ve bu, FANUC'un hala ürettiği bir ünite değildir. Bugün piyasada bulunan çoğu ünite yenilenmiş veya kullanılmış durumdadır ve kimin test ettiğine ve neyi kontrol ettiğine bağlı olarak kalite önemli ölçüde değişir. Eşleşen bir FANUC test düzeneği ve kapalı döngü geri besleme testi kullanılarak yapılan kapsamlı bir tezgah değerlendirmesi, bir ünitenin üretim makinesine geri takılmadan önce gerçekten işlevsel olduğunu doğrulamak için en güvenilir yoldur.

Onarım geçerli bir yoldur. Modüler yapısı, deneyimli atölyelerin tam ünite değişimi yerine bireysel bileşen değişimiyle güç bölümü arızalarını, kapasitör bozulmasını ve PCB arızalarını giderebileceği anlamına gelir. Bu sürücünün üretime geri dönmenin önündeki darboğaz olduğu makineler için, özel FANUC servis sağlayıcıları aracılığıyla aynı gün veya ertesi gün teslimatlı onarım seçenekleri mevcuttur.

Sıkça Sorulan Sorular

S1: A06B-6044-H008 hangi mil motorunu sürmek için tasarlanmıştır?

C: Bu ünite FANUC Model 6 AC mil motoru ile eşleştirilmiştir. Eşleştirme, A20B-0009-0531 mil kartındaki J11 ROM çipi tarafından belirlenir. ROM'u değiştirmeden ve sürücüyü yeniden yapılandırmadan farklı bir motor modeli kullanmak, yanlış çalışmaya veya alarm hatalarına neden olacaktır.

S2: Bu sürücü SYSTEM 10/11 dışındaki daha yeni FANUC CNC kontrolleriyle kullanılabilir mi?

C: FANUC SYSTEM 10/11 kontrolleri için tasarlanmıştır ve analog arayüz üzerinden iletişim kurar. Daha sonraki dijital veri yolu tabanlı FANUC denetleyicilerine (Seri 16/18/21 gibi) entegrasyon genellikle basit değildir ve ek arayüz donanımı veya dönüştürme olmadan genellikle önerilmez.

S3: Bu ünitedeki en yaygın arıza modu nedir?

C: Güç bölümündeki kapasitör bozulması en sık görülen yaşa bağlı arızadır, ardından soğutma fanı arızası nedeniyle soğutucu aşırı ısınma alarmları (AL-09) gelir. Mil kartındaki PCB arızaları da yaygındır ve genellikle güç modülü arızalarından daha uygun maliyetlidir.

S4: Mil kartı (A20B-0009-0531), A06B-6044-H serisindeki diğer sürücülerden kartlarla değiştirilebilir mi?

C: Doğrudan değil. H serisindeki her mil kartı, uyumlu motor modelini tanımlayan belirli bir ROM'a sahiptir. Örneğin H007, J10 ROM ile A20B-0009-0530 kullanır. ROM uyumluluğunu doğrulamadan H soneki varyantları arasında kartları değiştirmek, uyumsuz çalışmaya neden olacaktır.

S5: Kullanılmış bir ünitenin satın alınmadan önce düzgün bir şekilde test edilip edilmediğini nasıl anlayabilirim?

C: Satıcıya, ünitenin sadece çalıştırılıp bariz hasar kontrolü yapılmadığı, canlı bir FANUC test düzeneği üzerinde kapalı döngü koşulları altında test edilip edilmediğini sorun. Meşru bir tezgah testi, hız düzenlemesini, akım çıkışını ve çalışma RPM aralığı boyunca alarm vermeyen çalışmayı doğrulamalıdır. Yalnızca "çalışıyor" veya "görsel olarak incelendi" olarak tanımlanan birimler önemli ölçüde daha fazla risk taşır.
