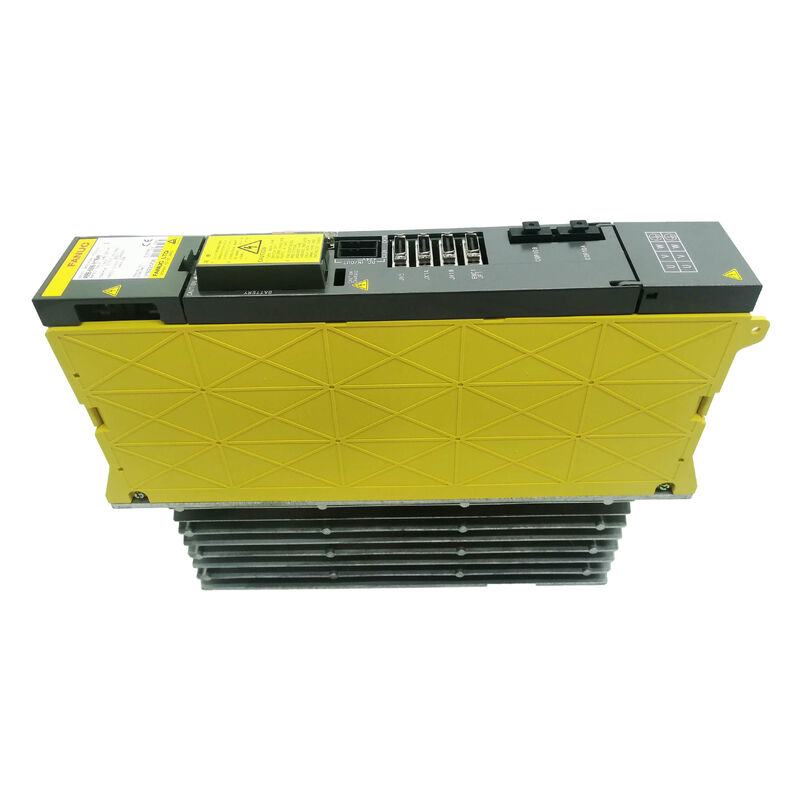

FANUC A06B-6077-H002 Alfa Servo Sürücüsü ¢ CNC Sistemleri için Çift Eksenli Güç Tedarik Modülü

İki Ekseni Hareket ettiren Sürücü

Herhangi bir FANUC Alpha serisi CNC sisteminde, güç kaynağı modülü diğer her şeyin bağlı olduğu bileşen.FANUC A06B-6077-H002Alfa serisi güç kaynağı modülüdür ve güç arızası yanıtını yönetir böylece makine ışıklar yanıp sönerken kaza yerine güvenli geri çekebilir.

Bu birÇift eksenli kapasiteli modül, FANUC Alpha servo ve spindle amplifikatörleri ile birlikte çalışmak için tasarlanmıştır.iki kontrol edilen eksenve Alfa motor yelpazesi küçük ucuna eşleştirilir tipik olarak daha küçük Alfa spindle ve servo modülleri ile eşleştirilir, makine santrallerinde,ve diğer CNC alet makineleri, tam PSM-11 veya daha büyük modüllerin uygulama için büyüklüğü fazla olduğu yerlerde.

Değerli DC otobüs voltajı283 ∼ 325 V aralığı, bir200-230V AC, 50/60HzTüm FANUC Alpha PSM'ler gibi A06B-6077-H002 de bir güç kesintisi durumunda kinetik enerji geri kazanım fonksiyonunu yönetir.Spindle motorunun dönme inersiyası, kontrollü bir durma veya alet geri çekme için yeterli süreliğine CNC kontrol ve servo sistemini güçlendirmek için elektrik enerjisine dönüştürülür.100ms'den küçük kesintiler için, davranış makinenin güvenlik gereksinimlerine uygun olarak parametreler düzeyinde özelleştirilebilir.

Teknik özellikler

Bu modülün aslında sistemde ne yaptığı

A06B-6077-H002 FANUC Alpha sürücü sisteminin ön tarafında yer almaktadır. Panelden çiğ üç fazlı AC alır.Servo ve spindle amplifier modüllerini besleyen DC otobüs voltajına düzeltirBir servo ekseninin hızlı frenlenmesi durumunda, enerji bir yere gitmesi gerekir; PSM bu akışı yönetir,sistemi DC otobüsündeki aşırı gerilimden korumak.

Elektrik kesintisi tepki fonksiyonu, daha az tartışılan ama pratikte önemli özelliklerden biridir.CNC kontrolü düzenli bir durma gerçekleştirmek için yeterli zamana ihtiyaç duyarA06B-6077-H002, bu pencere boyunca geçici bir enerji kaynağı olarak çalışan iğnenin dönme inersiyasını kullanır.Gerçek bir sorunun zarif bir çözümü.Bu yüzden FANUC makineleri elektrik olayından sonra aletleri iş parçasına gömmek yerine zarifçe dururlar.

Modül,Alpha sisteminin küçük yapılandırmaları- Uzay ve güç gereksinimlerinin daha büyük PSM-26, PSM-30 veya PSM-37 varyantlarını gerektirmediği makineler için kompakt Alpha servo ve spindle amplifikatörleriyle eşleştirme.Bağlı amplifikatörler için doğru PSM boyutunu almak önemlidirÇok küçük ve modül en yüksek talep altında yeterli DC otobüs akımı sağlayamaz. Çok büyük ve sistem asla kullanamayacağı kapasite için ödeme yaparsınız.

Çalışma ortamı ve kurulum

Çalışma sıcaklık aralığı0-55°CÇoğu iklimde standart endüstriyel kontrol dolabı ortamlarını kapsar. Üst ucunda, dolabı soğutma düşünülmeye değerve sıcaklık sınırına yakın devamlı çalışma bileşen ömrünü kısaltır.20 ̊95% RH yoğunlaşmayanNem oranı, endüstriyel elektronik için standarttır; kondansiyon olmayan nitelik, modülün soğuk depolama ortamından sıcak bir depolama ortamına taşındıktan sonra güçlendirilmemesi anlamına gelir.yeterli ısınma süresi olmayan nemli bir alan.

- Evet.8.5 kg, modülün FANUC güç elektronikleri için tipik olan yapım yoğunluğuna sahip olması içindeki anlamlı bir transformatör kütlesine sahip katı bir birimdir.Montaj donanımı ve DIN ray uyumluluğu standart FANUC Alpha panel düzenleme sözleşmelerini takip eder, güçlendirici modülleri PSM'nin sağ tarafındaki DC otobüs çubuğu üzerinden bağlar.

Tamir vs. Değiştirme Piyasasının Görünümü

A06B-6077-H002, FANUC tarafından durduruldu, bu da yeni ünitelerin artık fabrika kanalı üzerinden mevcut olmadığı anlamına geliyor.Yenilenmiş değişim birimleri,Test edilen kullanılmış stok, veArızalı ünitelerin onarımı.

Yenilenmiş değişim genellikle en hızlı yoldur. Test edilmiş birim hemen gönderilir. Başarısız modülünüz çekirdek olarak geri döner.Tamir, bilinen geçmişi ile belirli birim geri istediğinizde doğru seçimdir.Özellikle makinenin sürücü yapılandırmasına bağlı özel parametreleri varsa.Test edilmiş kullanılmış stok, fiyatın önemli olduğu zaman kullanışlı ve tedarikçi garantisi ile fabrika desteğinin yerine geçer..

Hangi rotayı seçerseniz seçin, modülün kontrol edildiğini onaylayın.Gerçek bir FANUC sisteminde yük altında test edilmiştir, sadece bank motorlu değil.Doğru bir şekilde başlatılan ancak servo eksen hareketi altında DC otobüsünü sürdüremeyen bir PSM, fonksiyonel bir modül değildir ve bu ayrım yalnızca yük testi sırasında belirgindir..

Sıkça Sorulan Sorular

S1: A06B-6077-H002 nedir ve FANUC Alpha sisteminde ne rol oynar?

A: BuGüç kaynağı modülü (PSM)FANUC Alpha serisi tahrik sistemi için Ayrıca motor freninden gelen yenilenme enerjisini yönetir ve spindle kinetik enerji geri kazanımı yoluyla güç arızası yedekleme sağlar.

S2: Hangi FANUC Alpha servo ve spindle modülleri A06B-6077-H002 ile uyumludur?

Cevap: Bu PSM, daha küçük Alfa amplifikatör konfigürasyonları için tasarlanmıştır. Tipik olarak kompakt Alpha servo modülleri (SVM) ve daha küçük Alpha spindle modülleri (SPM) ile eşleştirilmiştir.Belirli amplifier kombinasyonları makinenin motor seçimi ve eksen sayısına bağlıdırGüçlendirici modüllerini değiştirmeden veya eşleştirmeden önce makinanızın elektrik çizelgesini her zaman kontrol edin.

S3: A06B-6077-H002 hala FANUC'tan yeni mi?

A: Hayır. Bu modül FANUC tarafından durduruldu ve artık fabrika kanalı üzerinden mevcut değil.uzman CNC parça tedarikçileri ve FANUC servis ortakları aracılığıyla arızalı modüller için onarım hizmetleri.

S4: A06B-6077-H002'de tipik olarak arıza nedenleri nelerdir?

A: En yaygın arıza modları şunlardırKondansör bozulmasıDC otobüs filtresi bölümünde (DC otobüsünün aşırı voltajı veya yük altındaki istikrarsızlığı olarak),IGBT veya düzleyici modülünün arızasıGüç artışı olaylarından veKontrol paneli hatasıBirçok arıza, düşük gelen güç kalitesine, gerilim artışlarına, faz dengesizliğine,ya da yeterli soğutma olmadan sıcaklık sınırında devamlı çalışma.

S5: Bu modül FANUC αi (Alpha i) serisi amplifikatörleri ile kullanılabilir mi, yoksa sadece orijinal Alpha serisi mi?

A: A06B-6077-H002orijinal Alfa serisiiki nesil farklı DC otobüs mimarilerini ve konektör arayüzlerini kullanır ve doğrudan birbirleriyle değiştirilemez.ilgili güç kaynağı modülleri A06B-6110 veya A06B-6120 serilerinden.
