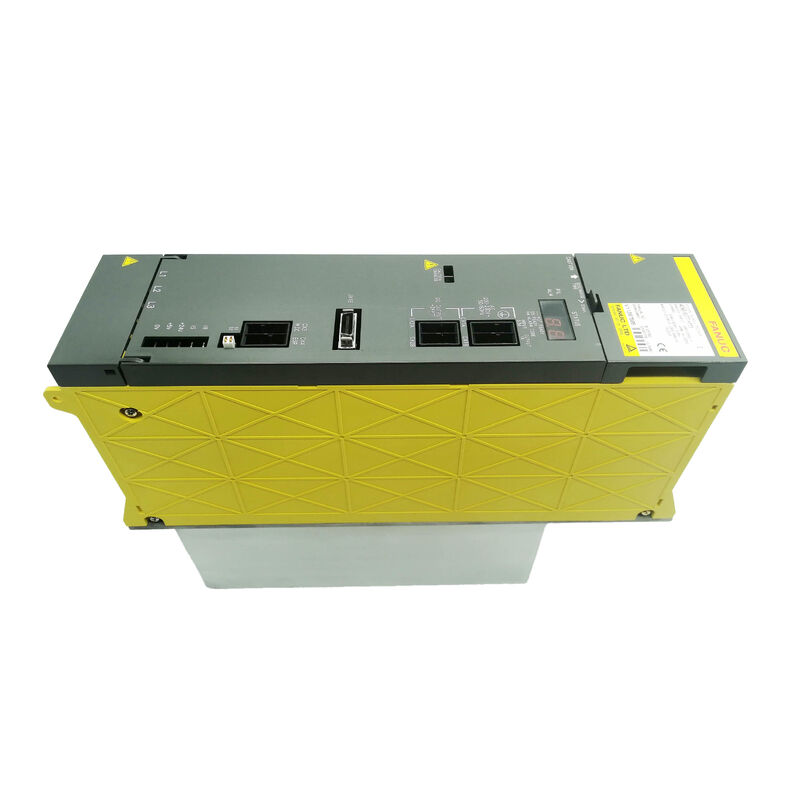

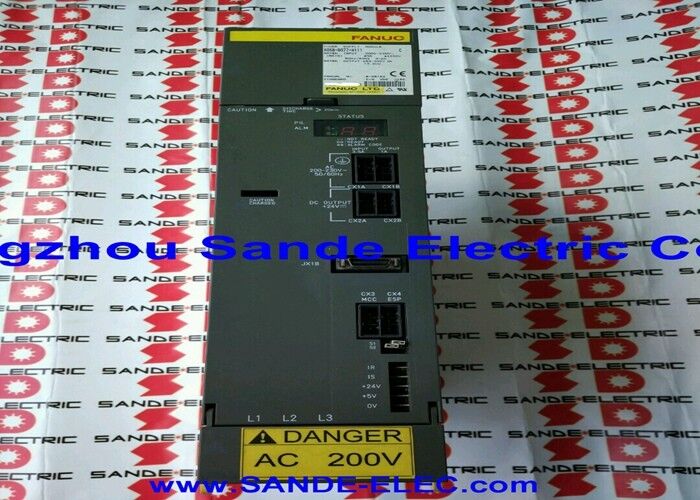

Fanuc A06B-6077-H111 | Alpha Güç Kaynağı Modülü PSM-11 — Saha Servisi ve Bakım Referansı, 13,2kW, 200–230V, 49A, Eski Alpha Sürücü Sistemleri

Genel Bakış

Fanuc A06B-6077-H111 dünya çapında binlerce kompakt CNC makine aletinde bulunan 13,2kW'lık bir alfa serisi güç kaynağı modülüdür. Serisi 0-C, 0-D, 16, 18 ve 21 CNC'ler tarafından kontrol edilen onlarca yıllık freze makineleri, tornalar, delme merkezleri ve özel amaçlı ekipmanların arkasında yer alır.

Bu makinelerin çoğu artık hizmet ömrünün on beş ila otuz yıl aralığında — PSM-11'inin muhtemelen hiç açılmadığı, temizlenmediği veya fanının değiştirilmediği kadar eski. Bu profil — eski makine, orijinal güç kaynağı, bilinmeyen servis geçmişi — çoğu PSM-11 bakım durumunun aslında meydana geldiği bağlamdır ve bu makalenin yazıldığı bakış açısıdır.

PSM-11'in nasıl arızalandığını, alarm kodlarının bu özel modülde daha büyük PSM varyantlarına göre ne anlama geldiğini ve onarım-değişim kararını güvenle nasıl vereceğinizi anlamak, yaşlanan alfa sistemlerini çalıştıran bir bakım ekibi için modülün AC'den DC'ye dönüşüm prensibinin başka bir açıklamasından daha kullanışlıdır.

Anahtar Özellikler

PSM-11'de AL01 — PSM-15'teki AL01 ile Aynı Değil

Bu, sahada teşhis hatalarına neden olduğu için açıkça belirtmeye değer. PSM-11'de (ve PSM-5.5'te), AL01, IPM'nin (Akıllı Güç Modülü) dahili bir arıza tespit ettiği anlamına gelir.

PSM-15 ve tüm daha büyük A06B-6087 modüllerinde AL01, AC girişinde aşırı akım anlamına gelir. Aynı alarm numarası, kategorik olarak farklı kök neden, farklı teşhis yolu.

PSM-11'de AL01 göründüğünde:

AC beslemesinde bir sorun olduğu anlamına gelmez.

PSM-11'deki IPM arızası, güç transistör modülünün dahili korumasını tetiklediğini gösterir — tipik olarak çıkış aşamasından geçen aşırı akım, transistör bağlantı noktasındaki aşırı sıcaklık veya gerçek bir transistör arızası nedeniyle. IPM'nin arızalandığına karar vermeden önce, aşağıdakileri gözden geçirin:

1. Tüm SVM ve SPM modüllerini DC bara bağlantısından ayırın ve PSM-11'i tek başına çalıştırmayı deneyin. Bağlı hiçbir şey yokken AL01 temizlenirse, arıza aşırı akım çeken bir aşağı akım amplifikatöründedir (motor kısa devresi, sargı yalıtımı arızası veya amplifikatör transistör arızası) bara.
2. Bara tamamen boşken AL01 devam ederse, PSM-11 içindeki IPM ya termal olarak tetiklenmiştir (yetersiz harici soğutma) ya da gerçekten elektriksel olarak arızalanmıştır.
3. IPM'yi mahkum etmeden önce harici soğutma düzenlemesini kontrol edin.
4. Tıkanmış bir kanal, arızalı bir harici fan veya yazın sıcak çalışan bir kabin, IPM'nin herhangi bir transistör hasarı olmadan termal korumasını tetiklemesine ve AL01 görüntülemesine neden olabilir. Yeterli soğutmayı yeniden sağlamak, daha fazla müdahale olmadan alarmı temizleyebilir.
5. Harici soğutmanın yeterli olduğu doğrulandıysa ve bara üzerinde yük yokken AL01 devam ederse, IPM modülünün değiştirilmesi veya ünitenin değiştirilmesi gerekir.

AL02 — Fan Arızası: Artan Hasarın En Önleyici Nedeni

AL02, dahili kontrol devresi fanının (A90L-0001-0422) durduğunu gösterir. PSM-11'de bu fan, kontrol PCB'sini ve kablolama kartını güvenli çalışma sıcaklıklarında tutmak için modül muhafazası içinde hava dolaştırır.

Modül güç aldığında sürekli çalışan küçük bir fırçasız fan. Yıllarca süren çalışma boyunca bu fanın yatağı yavaş yavaş aşınır.

Yatak gürültüsü, yatak sıkışmadan önce duyulabilir hale gelebilir — başlangıçta hafif bir tıkırtı veya pürüzlülük. Ancak gürültülü bir işleme ortamında bu erken uyarı nadiren fark edilir.

Fan yatağı sıkıştığında fan durur.

AL02 görünür. Alarm hızlı bir şekilde yanıtlanırsa ve fan değiştirilirse (A90L-0001-0422 standart bir yedektir), hikaye orada biter. Alarm göz ardı edilirse veya makine fan dururken üretimde zorlanırsa, kontrol PCB'si sıcaklığı yükselir.

Yüksek sıcaklıklarda, kontrol kartındaki elektrolitik kapasitörler hızlandırılmış bozulmaya uğrar, lehim ek yerleri termal stresten mikro çatlaklar geliştirebilir ve sonunda bir kart bileşeni arızalanır. 50–100 dolarlık bir fan değişimi olarak başlayan şey, kart seviyesinde bir onarıma veya tam ünite değişimine dönüşmüştür.

Fan değişimi, PSM-11 üzerindeki en yüksek yatırım getirisi sağlayan bakım işlemidir. Yedek bir fanın maliyeti, modülün değişim değerinin çok küçük bir kısmıdır.

Sürekli üretim hizmetinde beş yıldan eski olduğu bilinen herhangi bir PSM-11'de, AL02 görünmese bile, planlı bir bakım durağında fanı proaktif olarak değiştirmek, sağlam bir mühendislik uygulamasıdır.

Fan'ın sürekli çalışma için derecelendirilmiş hizmet ömrünün bir üst sınırı vardır; değişimini planlamak, üretim sırasında beklenmedik bir şekilde arızalanmasından daha iyidir.

AL05 — Ön Şarj Arızası: Gerçekte Ne Yanlış Gidiyor

AL05, güç açıldıktan sonra DC bara kapasitörlerinin beklenen ön şarj süresi içinde çalışma voltajına ulaşmadığı anlamına gelir.

Ön şarj devresi, ana kontaktör kapanmadan ve bara canlı hale gelmeden önce, güç uygulandıktan sonraki ilk saniyelerde akım sınırlayıcı bir direnç aracılığıyla bara kapasitörlerini şarj eder.

Voltaj zamanında eşiğe ulaşmazsa, AL05 tetiklenir.

Eski bir PSM-11'de yaygın nedenler:

Ön şarj direnci bozulması. Modül içindeki ön şarj direnci, kapasitör şarjı sırasında ani akımı sınırlar. Binlerce güç açma döngüsü boyunca, bu bileşen direnç değerinde kayabilir veya aralıklı açık devre koşulları geliştirebilir.

Direnci artan bir direnç ön şarj oranını yavaşlatır; artış yeterince büyükse, zaman aşımından önce kapasitörler çalışma voltajına ulaşamaz.

Ana devre kapasitör bozulması. DC bara üzerindeki elektrolitik kapasitörlerin sınırlı bir hizmet ömrü vardır, özellikle yüksek sıcaklıklara sahip ortamlarda çalıştırıldığında.

Kapasitörler yaşlandıkça, eşdeğer seri dirençleri (ESR) artar, bu da şarj oranını ve verimliliğini etkiler.

Bir veya daha fazla kapasitörün yüksek ESR'li hale geldiği aşırı bir durumda, ön şarjın doğru şekilde tamamlanmasını engelleyebilir.

Ana kontaktör sorunları. Bazı konfigürasyonlarda, ön şarj dizisi bir kontaktör anahtarını içerir.

Yapışan veya doğru anda kapanmayan bir kontaktör de AL05 desenleri üretebilir.

Her güç açılışında tutarlı bir şekilde (aralıklı değil) görünen ve yıllanmış bir makinede görünen AL05, bileşen aşınmasına işaret eder.

Aralıklı olarak görünen AL05 — bazen ikinci bir güç denemesinde temizlenir — bir kontaktör veya zamanlama sorununa daha karakteristiktir.

AL04 — DC Bağlantı Voltajı Düşüşü: Bara vs. Besleme

AL04, DC bara voltajının çalışma eşiğinin altına düştüğünü gösterir. Teşhis yolu iki yöne ayrılır:

Besleme tarafı: PSM-11'in üç fazlı AC girişi, yük altında bara voltajını korumak için yetersizdir.

Kontrol edin: PSM-11 giriş terminallerindeki voltaj (sadece besleme panelindeki değil — 49A'da yük altında kablo boyunca voltaj düşüşü önemlidir), üç faz boyunca dengeli voltaj ve giriş sigortası bütünlüğü.

Bir fazdaki sigortanın atması, 13,2kW çıkışı sürdüremeyen iki fazlı bir besleme koşuluna neden olur — bara düşer ve AL04 görünür.

Yük tarafı: Bir aşağı akım SVM veya SPM modülü, bara'dan aşırı akım çekerek voltajı düzenleme aralığının altına düşürür. Bu, daha normalden daha yüksek bir akım çekimi oluşturan bir sargı arızası geliştirmiş bir motorla veya orantısız bir boşta akım çeken kısmen arızalanmış bir amplifikatör transistörüyle oluşabilir. Bara voltajını izlerken amplifikatörleri tek tek ayırmak bu deseni izole etmeye yardımcı olur.

Tandem Alarm Deseni — SPM ve PSM Birlikte Alarm Verdiğinde

PSM-11 sisteminin teşhis açısından önemli bir özelliği, belirli PSM arızalarının bağlı mil amplifikatör modülünde (SPM) eşzamanlı alarmları tetiklemesidir. Bu tandem desenlerini bilmek yanlış teşhisi önler:

• PSM-11'de AL02 + SPM'de Alarm 59: PSM fanı durdu. SPM, PSM koşuluna tepki veriyor, bağımsız olarak arızalanmıyor. Çözüm: PSM-11 fanını değiştirin.
• PSM-11'de AL04 + SPM'de Alarm 33: DC bağlantı ön şarj arızası. SPM, PSM kaynaklı bir sorunu bildiriyor.
• Yüksek DC bara voltajı (AL07 öncesi) + SPM'de Alarm 11: DC bara aşırı voltajı, potansiyel olarak PSM ile ilgili.

Tüm bu durumlarda, yalnızca SPM alarmını araştırmak ve PSM ekranını göz ardı etmek yanlış sonuçlara yol açacaktır. Her zaman hem PSM-11'in ön panel ekranını hem de CNC alarm ekranını birlikte okuyun.

Onarım mı Değişim mi — Doğru Kararı Vermek

PSM-11'in iki ana devre kartı — kablolama kartı A16B-2202-0461 ve kontrol PCB'si A16B-2202-0420 — bağımsız yedek parça olarak mevcut değildir. Herhangi bir kart arızalanırsa ve arıza bileşen düzeyinde giderilemezse, modülün tam ünite değişimi veya bu kartlar için bireysel bileşenleri stoklayan bir şirketten uzman kart onarımı gerektirir.

Değişim mantıklıdır:

• Makine acil üretimde ve saat başına arıza süresi maliyeti yüksek.
• Arıza karttadır ve bileşen seviyesinde onarım yerel olarak mevcut değildir.
• Modül o kadar eskidir ki, elden geçirilmiş bir değişim (temizlenmiş, tam inceleme, yeni fan, anahtar bileşenler değiştirilmiş) makinenin kalan üretim ömrüne yaklaşan veya eşit olan bir hizmet ömrü uzatması sağlar.

Kart seviyesinde onarım mantıklıdır:

• Arıza, doğru test ekipmanına sahip yetkili bir teknisyen tarafından bileşen düzeyinde (belirli bir kapasitör, bir sürücü transistörü, bir referans IC) belirlenmiştir.
• Makine acil olarak arızalı değil, göndererek onarım için zaman tanıyor.
• Makinenin kendisi önemli ölçüde kalan üretim ömrüne sahiptir ve yedek parça maliyet yönetimi önemlidir.

Modülü mahkum etmeden önce fan ve sigortaların değiştirilmesi her zaman değerlidir — bunlar en düşük maliyetli servis müdahaleleridir ve eski makinelerde PSM-11 servis olaylarının önemli bir kısmını çözer.

Eski Makine Bağlamı: 0-C ve 0-D Dönemi Alpha Sistemleri

Seri 0-C ve 0-D kontrolleri, 1980'lerin sonları ve 1990'lar boyunca Fanuc'un ana CNC platformlarıydı.

Dünya çapında çok sayıda küçük işleme merkezi, delme merkezi ve tornalama merkezi, bu kontroller etrafında alfa sürücü sistemleriyle inşa edildi — ve birçoğu hala çalışıyor.

PSM-11, bu makine neslinin daha küçük konfigürasyonları için boyutlandırılmış güç kaynağı modülüdür.

Bu makineler artık tipik olarak 20 ila 35 yaşındadır. Bu yaş profili, 0-D makinesindeki PSM-11'in herhangi bir bileşen seviyesinde servis olmadan on milyonlarca çalışma saatini biriktirmiş olabileceği anlamına gelir. Bara filtresi bölümündeki elektrolitik kapasitörler, kurulumdan bu yana derecelendirilmiş ömürlerinin bir kısmında pişiyor.

Kontrol kartının bileşenleri on yıllardır termal genleşme ve daralma döngüsünden geçti.

Fan yatağı, makinenin çalıştığı her vardiyada sürekli dönüyor.

Bunların hiçbiri PSM-11'in arızalanmak üzere olduğu anlamına gelmez — Fanuc'un donanımı muhafazalı olarak üretildi ve bu modüllerde yaşa bağlı arızalar genellikle felaket yerine yavaş yavaş ortaya çıkar.

Ancak, hiç servis görmemiş vintage bir 0-D makinesindeki bir PSM-11'in proaktif bakım adayı olduğu anlamına gelir: minimum fan değişimi ve elektrolitik kapasitörlerin şişkin üst kısımlar veya sızan elektrolit kalıntısı için görsel incelemesi, bunlar kapasitörün ömrünün sonunun görünür işaretleridir.

SSS

S1: PSM-11'de AL01 göründü. Makine normal çalışıyordu ve sonra kapandı. Üç fazlı besleme iyi durumda. Ne arızalandı?

PSM-11'de AL01, IPM anlamına gelir (daha büyük PSM-15+ modüllerindeki AL01 anlamı olan AC aşırı akımı değil). Hemen harici soğutma düzenlemesini kontrol edin — ısı emici fanı veya harici soğutma kanalı arızalıysa, IPM elektriksel olarak arızalanmadan termal korumasını tetiklemiş olabilir. Soğutmayı yeniden sağlayın ve yeniden başlatmayı deneyin.

AL01 temizlenirse, IPM sağlamdır ancak termal olarak zorlanmıştır.

Bara tamamen boşken ve soğutma yeniden sağlandığında AL01 devam ederse, IPM arızalanmıştır ve ünite değişimi veya transistör modülü değişimi gerektirir.

S2: Makine güç açılışında ara sıra AL05'e kapanıyor ancak bazen ikinci bir denemede normal başlıyor. Bu ön şarj direnci mi yoksa kapasitörler mi?

Aralıklı AL05 — makinenin bazen ikinci bir denemede başlaması — tam arızalı bir bileşenden ziyade bir zamanlama veya kontaktör sorununa daha çok işaret eder. Ön şarj direnci ciddi şekilde bozulmuş olsaydı veya bir kapasitör gerçekten açık olsaydı, arıza tutarlı olurdu.

Yeniden denemede düzelen aralıklı bir arıza, ya zamanlama eşiğinin hemen kenarında olan marjinal bir ön şarj direnci (yaş ve sıcaklıkla kötüleşir) ya da aralıklı temas yapan bir ana kontaktör anlamına gelir.

Güç açma denemeleri sırasında bara üzerinde bir DC voltmetre ile ön şarj dizisini izlemek, baranın yavaş şarj olup olmadığını (direnç sorunu) veya arızalı denemelerde hiç şarj olup olmadığını (kontaktör veya direnç açık devre) belirlemeye yardımcı olabilir.

S3: Fan (A90L-0001-0422) modül makinedeyken değiştirilebilir mi, yoksa sökülmesini mi gerektirir?

Fan, kabinet düzenine bağlı olarak, genellikle tüm PSM-11'i kabinden çıkarmadan erişilebilir ve değiştirilebilir — fan modül muhafazasında erişilebilir bir konuma monte edilmiştir.

Fan düşük voltajlı olsa bile, PSM-11'e yakın çalışmadan önce makineyi tamamen kapatın ve beslemeyi kilitleyin. Yeni fanı taktıktan sonra, doğru yönde döndüğünü ve yedek fanın hava akışı yönünün orijinaliyle eşleştiğini doğrulayın.

Yanlış yönlendirilmiş bir fan, hava akışı etkinliğini azaltır veya bazı konumlarda modüle sıcak hava çekebilir yerine dışarı atabilir.

S4: Seri 21 kontrolünü çalıştıran bir makine, PSM-11'de (AL02) ve SPM'de (Alarm 59) eşzamanlı alarmlar gösteriyor. Her iki alarm da aynı anda göründü. Hangi modül arızalandı?

Bu tandem alarm deseni — PSM'de AL02 ve SPM'de Alarm 59 — PSM fanının durmasının karakteristik özelliğidir.

SPM, PSM koşuluna tepki veriyor, bağımsız olarak arızalanmıyor. SPM'nin kendisi neredeyse kesinlikle işlevseldir.

PSM-11'in dahili fanını (A90L-0001-0422) değiştirin, alarmları temizleyin ve yeniden başlatın.

SPM alarmı geri dönmemelidir. PSM fanının çalıştığı doğrulandıktan sonra SPM alarmı geri dönerse, SPM ayrı bir incelemeyi hak eder — ancak her iki alarm ilk göründüğünde aynı anda göründüğünde fan büyük olasılıkla nedendir.

S5: 25 yıllık bir makinedeki PSM-11 alarm vermeden çalışıyor, ancak makine büyük bir revizyona hazır. Revizyon sırasında hangi PSM-11 servisi değerlidir?

Eski bir makinede büyük bir revizyon sırasında, PSM-11 servisi güvenilir bir şekilde geri ödeme yapar: fan değişimi (A90L-0001-0422) garantili bir önleyici eylem olarak; hem ana bara hem de kontrol kartındaki elektrolitik kapasitörlerin şişkin üst kısımlar, sızan elektrolit kalıntısı veya şişmiş kasalar için görsel incelemesi; sıkıştırılmış hava ile harici ısı emici kanatlarının temizlenmesi, işleme talaşı ve toz birikimini gidermek için; ve güç açıldıktan sonra ön şarj dizisinin ve bara voltajı kararlılığının test edilmesi.

Herhangi bir kapasitörde fiziksel bozulma belirtisi varsa veya bara voltajı ölçümü yük altında çalışırken aşırı dalgalanma gösteriyorsa (kalibre edilmiş bir osiloskop gerektirir), kapasitör değişimi ile kart seviyesinde onarım uygun müdahaledir.

Fan değişimi ve ısı emici temizliğinden sonra görsel incelemeyi ve fonksiyonel testi geçen bir modül, muhtemelen başka bir önemli servis aralığı için iyidir.
