Genel bakış

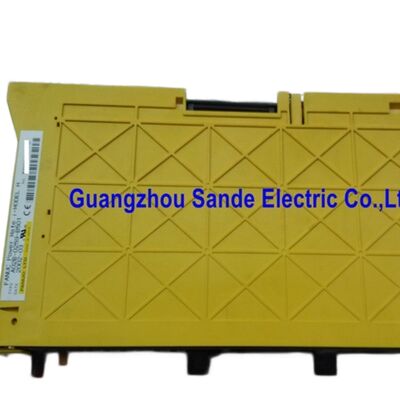

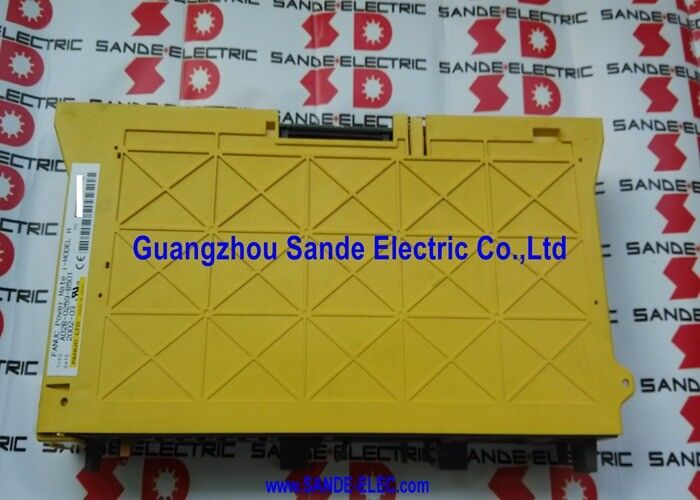

BuFanuc A06B-6093-H114A06B-6093 Beta servo amplifier ailesinde en yüksek akımlı tek eksenli birim olan SVU1-80 ′′, 80 sınıflı bir iç transistörle 15.0A çıkışı ile değerlendirilmiştir.Genişi 45 mm ve dış bir ısı alıcı düzenlemesi kullanır.

Bu modülün mimarisiyle ilgili her şey bazen bir dolabı paylaştığı alfa serisi SVM modülleri ile farklıdır ve bu farklılıklar seçerken, korurken,ya da yerine.

En önemli mimari fark güç kaynağıdır.A06B-6096 serisi) işletim güçlerini paylaşılan PSM DC otobüsünden alır. Yüksek güç girişlerini Güç Tedarik Modülü'nün ürettiği ve dağıttığı düzenlenmiş 283V-325V DC raydan alır..

Beta SVU kendi kendine güçlendirilir: tesisin AC kaynağına doğrudan bağlanır, çalışma DC'sini üretmek için kendi iç düzleyiciye sahiptir ve herhangi bir PSM modülünden tamamen bağımsız olarak çalışır.

Bir alfa spindle amplifikatörünün yanında Beta SVU ünitesi bulunan bir kabine, birlikte yaşayan iki ayrı güç kaynağı mimarisine sahiptir; SVU üniteleri AC'den, SPM PSM DC otobüsünden çekilir.

Bu mimari bağımsızlık, Beta serisini, her eksende tam alfa sınıf performansı gerekmediği makine yapılandırmaları için maliyet etkin bir çözüm haline getiren şeyin bir parçasıdır.

Bir veya iki eksenin konumlandırma görevleri için sadece orta derecede servo performansı gerektirdiği bir alet makinesibir palet nakliye aracı, mevcut talepleri için PSM'yi boyutlandırmadan bu eksenlerde Beta SVU modüllerini kullanabilir.

PSM sadece ondan çekilen eksenler için boyutlandırılır (alfa SVM ve SPM modülleri).

Beta SVU'lar AC besleme devresine göre ayrı bütçe edilir.

SVU1-80'in 15.0A değerli çıkışı, Beta b22/2000 servo motorunu güçlendirir.

Sürekli 15A'da,Bu motor, sürekli kesim geçişleri için önemli bir eksen torkunu ayakta tutabilir ve aşırı ısınma veya sürekli akım sınırlama olmadan bir üretim CNC eksenin hızlanma taleplerini ele alabilir..

Ana Özellikler

Tek Fazlı ve Üç Fazlı Giriş ️ Neden Her ikisi de önemlidir

SVU1-80 tek fazlı veya üç fazlı AC girişini kabul eder. Bu esneklik ikincil bir özellik değildir; Beta SVU ailesinin hizmet verdiği uygulamalar için tasarlanmasının nedenlerinden biridir.

Makine aletlerinde, yardımcı eksenlerin veya alt eksenlerin elektrik dolabındaki tek fazlı besleme beslemelerinden beslenmesi yaygındır.Ana eksenler ve iğne üç fazlı ana devreden çekilirken.

SVU'nun tek fazlı yeteneği, bu yardımcı eksenlerin üç fazlı bir alt paneli gerektirmeden aynı beta servo sürücüsü tarafından servis edilebileceği anlamına gelir.

Tek fazlı 220-240V'de, SVU1-80 27A giriş alır. Üç fazlı 200-240V'de, aynı 15A çıkışı faz başına 17A alır.Giriş akım farkı şaşırtıcı değil .

SVU1-80 için kablo kablolamaları, kurulumun kullandığı giriş yapılandırmasına göre boyutlandırılmalıdır; 27A tek fazlı kablolama ve füzyon 17A üç fazlı kablolamadan farklıdır.ve her ikisi de modülün 15A çıkış derecesini aştı, uygun devre koruması gerektirir.

45mm Dış Isı Lavabosu

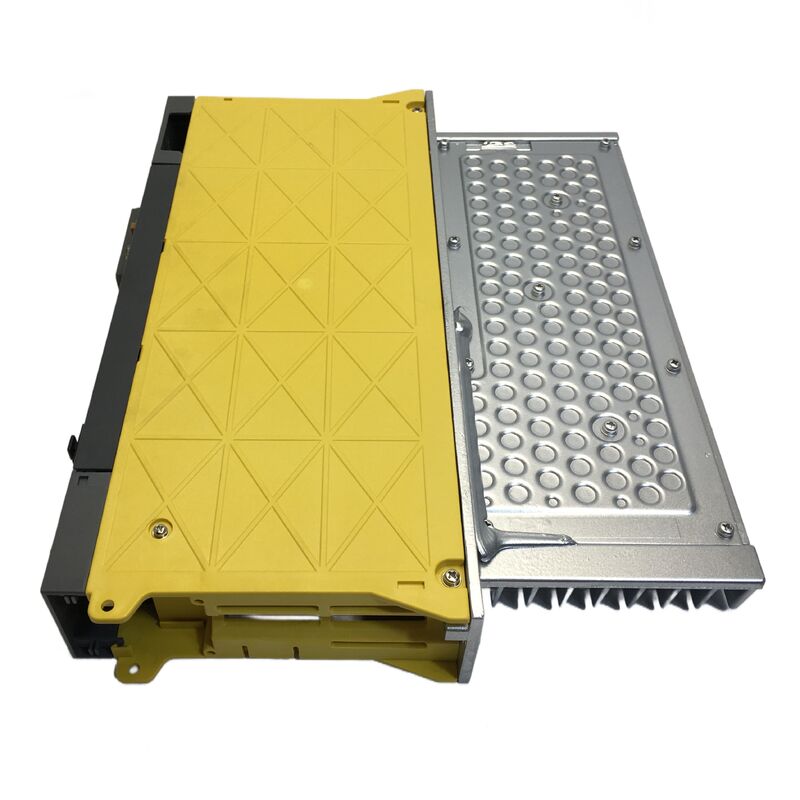

SVU1-80'in 45 mm genişliğindeki kaplama, Beta SVU serisinin özelliği olan kompakt bir biçimdir.ısı alıcı kanatları arka panel kesiminden çıkar veya modülün kenarında düzenlenir..

Sıcaklık yuvası yüzgeçleri boyunca yeterli hava akışı sağlanmalıdır. Yeterli soğutma olmadan, ısı yuvası sıcaklığı modülün ısı koruma eşiğine doğru yükselir.Sıcaklık alarmları üretmek ve sonunda koruyucu kapatma.

Sıkı dolap düzenlerinde, 45 mm genişliği bir varlıktır, ancak ısı alıcısının hava akışı gereksinimi, SVU1-80'in monte edildiği dolap bölümünün termal tasarımına dahil edilmelidir.

Placing the SVU1-80 adjacent to other heat-generating components without considering the combined thermal contribution and available cabinet airflow is a common installation oversight that leads to premature thermal shutdowns during high-duty-cycle operation.

Dahili Kurullar ve Onarım Konusunda Düşünceler

SVU1-80 iki ana pano içerir: kablolama paneli A20B-3200-0132 ve kontrol paneli A20B-2100-0184.Kurul düzeyinde bir arıza olduğunda, çözünürlük tüm birim değişimi veya uzman bileşen düzeyinde kart onarımıdır.

SVU1-80'in önündeki 4 LED tanı ekranı, birim alarm durumuna girdiğinde hata sınıfını tanımlayan alarm kodlamasını sağlar.

Beta SVU serisi için alarm kodları Fanuc beta servo ünitesinin bakım kılavuzunda belgelenmiştir ve alfa SVM ailesinde kullanılanlardan farklıdır.

SVU1-80'de bir arıza teşhisinde, alfa SVM alarm tablosu değil, beta SVU alarm referansı kullanın. Aynı LED modeli iki ürün ailesi arasında farklı bir arıza türünü gösterebilir.

FSSB Zincirinde Beta SVU

A06B-6093-H114, CNC'nin servo kartına bağlanmak için FSSB iletişimi kullanır ve onu sistemdeki herhangi bir alfa SVM modülü ile aynı FSSB zincirine yerleştirir.Beta SVU1-80 diğerleri gibi FSSB zincirindeki bir ekstir.; konum komutlarını alır ve alfa modüllere bağlanan aynı FSSB dijital bağlantısı aracılığıyla hız ve konum geri bildirimi gönderir.

Güç mimarisi farkı (kendi kendine çalışan AC vs PSM DC otobüsü) CNC için şeffafdır.

CNC ve Beta SVU arasındaki fiber optik FSSB kablolamaları temiz ve hasarlı tutulmalıdır.

FSSB connectors that are contaminated with coolant mist or machining particulate can produce intermittent communication alarms that are difficult to distinguish from drive faults without isolating the cable and connector as the first diagnostic step.

Sık Sorulan Sorular

S1: SVU1-80 AC kaynağından kendi kendine güçlendirilir. Bu, kabinde başka bir Fanuc tahrik modülü olmadan tamamen bağımsız çalışabileceği anlamına mı gelir?

SVU1-80'in motor güç devresinin PSM'den bağımsız olması, motoru çalıştırmak için DC otobüsüne ihtiyaç duymamasıdır.FSSB aracılığıyla SVU1-80'e konum komutları veren CNC denetleyicisi güçlendirilmiş ve çalışmalı.

Ek olarak, makinenin güvenlik devresinin, SVU1-80 servo etkinleştirme sinyalinin serbest bırakılmasından önce PSM'nin veya diğer modüllerin sağlıklı olmasını gerektirdiğinde,SVU1-80 kendi enerjisini kullansa bile ekseni çalıştırmaz..

Kendi kendine çalışan kavram, SVU1-80'in PSM'nin DC otobüsünü yüklemediği anlamına gelir, bağımsız bir birim olduğu anlamına gelmez.

S2: A06B-6093-H114 SVU1-80 40 sınıf sürücüsü arızalı bir makine üzerinde SVU1-40'ı (A06B-6093-H113) değiştirebilir mi?

SVU1-80'in daha yüksek bir çıkış akımı derecelendirmesi (15A vs. SVU1-40 için 12.5A) ve daha büyük bir iç transistöre sahiptir. Bağlanan motor başlangıçta bir beta b12/2000 veya benzer 40 sınıf motorsa,SVU1-80'e monte edilen motor aynı motoru çalıştırır ama motorun tasarlandığından daha yüksek mevcut akımda çalışır..

Servo parametreleri (akım sınırları, motor özelliği parametreleri) yeni amplifikatörün maksimum değeri için değil, aslında bağlanmış motor için ayarlanmalıdır.Orijinal SVU1-40 motor parametreleri yüklü ise ve SVU1-80'in yüksek mevcut akımı servo parametresi setinde doğru bir şekilde sınırlanmışsa, kombinasyon işe yarayabilir.

Bununla birlikte, doğru çözüm her zaman SVU'yu motor sınıfına eşleştirmektir; SVU1-40'ın motor eşleştirme parametreleri herhangi bir belirsizlikten kaçınır.

S3: Ürün listesinde bunun SVU-40 ve SVU1-80 olarak etiketlendiği yazıyor.

A06B-6093-H114 için bazı önceki ürün listelerinde eski Fanuc parça numaralandırma sözleşmelerinden "SVU-40" isimleri yer almaktadır.15A çıkışta olan ünite için doğru akım Fanuc tanımı ise SVU1-80'dir..

SVU ailesi isimlerindeki sonek numaraları (SVU1-4, SVU1-12, SVU1-20, SVU1-40, SVU1-80) doğrudan ampere değerlerine değil, mevcut sınıf kodlarına karşılık gelir.SVU1-80 80 amperi anlamına gelmez., 15A gerçek çıkış akımı ile.

Bazı eski isim listelerindeki "40" büyük olasılıkla daha önceki isimleme şemasına atıfta bulunur.

Sipariş verirken, bu birimi belirgin bir şekilde belirlemek için parça numarası A06B-6093-H114 kullanın.

S4: SVU1-80 PWM arayüzüne sahip eski Beta SVU ünitelerine kıyasla CNC ile nasıl iletişim kurar?

A06B-6093-H114, 16i/18i nesil CNC kumandalarıyla birlikte tanıtılan fiber optik seri otobüsünü kullanır.farklı A06B-6093 alt numaraları) eski CNC serileri ile iletişim kurmak için bir darbeler trenini veya elektrikli arayüzü kullanır.

FSSB SVU üniteleri, aynı makine üzerindeki PWM arayüzü SVU üniteleri ile değiştirilemez; CNC kartı hangi arayüz türünün gerekli olduğunu belirler.

15i, 16i, 18i veya 21i CNC'li makineler FSSB kullanır; eski 0 serisi veya 15 denetimleri olan makineler farklı parça numaralarına sahip PWM arayüzü Beta SVU ünitelerini kullanabilir.

S5: SVU1-80'in dört LED ekranı, çalıştırıldığında bir alarm kalıbı gösteriyor. Doğru ilk teşhis adımı nedir?

Tam LED kalıbını kaydedin (dört LED'den hangisi açık, hangisi kapalı, herhangi bir yanıp sönen) ve A06B-6093 bakım kılavuzundaki Fanuc beta servo ünitesi alarm kodu tablosuyla karşılaştırın.

LED kalıbının alfa SVM alarm tablosuna karşılık geldiğini varsaymayın. Kodlama farklı.

Alarm kodu tespit edildikten sonra, kılavuz hata durumunu ve önerilen teşhis yolunu açıklar.

SVU1-80'in kendisini incelemeden önce, FSSB kablosu bağlantısını ve motor güç kablosu bağlantılarını kontrol edin.FSSB iletişim hataları ve motor kablosu hataları, iç tahrik arızasını göstermeyen alarm kodları üretir.
