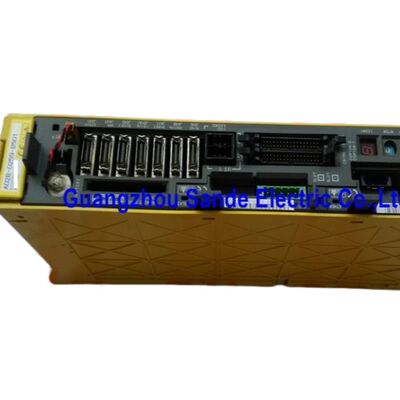

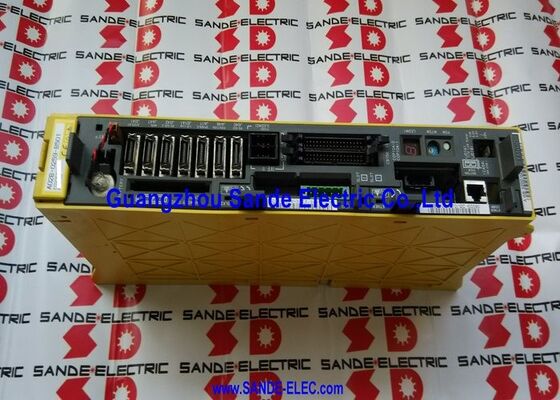

A06B-6096-H101#H Fanuc Servo Amplifier Modülü A06B6096H101#H

Fanuc A06B-6096-H101#H | Alpha Servo Amplifikatör Modülü — SVM1-12, Tek Eksenli, FSSB Fiber Optik, 283–325V / 0.75kW, 3.0A / 230V Çıkış

Genel Bakış

Fanuc A06B-6096-H101#H , Fanuc'un A06B-6096 FSSB alfa servo amplifikatör modülü serisindeki SVM1-12 varyantıdır — bu ailenin giriş seviyesi tek eksenli modülü, 0.75kW DC bara girişinden 3.0A sürekli çıkış derecesine sahiptir.

Tam parça numarası A06B-6096-H101#H, Fanuc'un H101 modülünün bu özel donanım varyantını nasıl tanımladığıdır, burada #H soneki , belirli makineye özel kurulumlarda temel H101'den ayıran belirli bir kontrol kartı PCB revizyonunu ve seçenek yapılandırmasını belirtir.

Bir yedek temin ederken, #H soneki dahil olmak üzere tam parça numarası eşleştirilmelidir, çünkü farklı sonek varyantları makinenin orijinal yapısına özgü farklı PCB yapılandırmalarına veya yazılım SRAM durumlarına sahip olabilir.

SVM1-12 olarak, bu modül A06B-6096 FSSB SVM ailesindeki en küçük akım sınıfını kaplar.

Daha büyük alfa SVM modülleri ana işleme eksenlerini — üretim işlerinin kesme kuvvetlerini ve atalet yüklerini taşıyan X/Y/Z eksenlerini — yönetirken, SVM1-12 motorun küçük olduğu, yükün hafif olduğu ve sürekli yüksek torktan ziyade konumlandırma doğruluğunun birincil gereksinim olduğu yardımcı eksen fonksiyonları için seçilir.

Küçük döner tablalar, tornalama merkezlerindeki C ekseni yönlendirme sürücüleri, takım magazin indeksleme eksenleri ve yardımcı konumlandırma aşamaları, SVM1-12'nin 3.0A çıkış aralığı için doğal uygulamalardır.

FSSB (Fanuc Serial Servo Bus) fiber optik arayüzü, bu modülü i-serisi CNC'nin servo iletişim halkasına, aynı sürücü yığınındaki diğer FSSB donanımlı SVM modüllerinin yanına bağlar.

Bu halka tabanlı mimari, A06B-6096 serisinin eski A06B-6079 PWM serisine göre temel avantajıdır: tek bir fiber optik kablo zinciri, her ekseni bağımsız olarak CNC'ye bağlayan bireysel PWM kablolarının yerini alır, kabin kablolama karmaşıklığını azaltır ve optik ortam aracılığıyla gürültü bağışıklığı sağlar.

Anahtar Özellikler

#H Soneki — Sipariş ve Değişim İçin Ne Anlama Geliyor

Fanuc'un servo modülü parça numaralandırma sisteminde, kesme işaretinden (#) sonraki sonek, temel modül içindeki belirli bir donanım veya yazılım yapılandırmasını tanımlar. A06B-6096-H101#H için bu sonek, belirli bir makine yapısı veya üretim dönemi için belirtilen belirli bir PCB revizyon durumunu — kablolama kartı revizyonu, kontrol kartı sürümü ve herhangi bir SRAM'da bulunan firmware'in belirli kombinasyonunu — belirtir.

Bir makinede arızalı bir A06B-6096-H101#H'yi değiştirirken, doğru yaklaşım, #H soneki dahil olmak üzere tam parça numarasını eşleştirmektir.

Temel modül (sonek olmadan veya farklı bir sonekle), aynı elektriksel derecelere sahiptir ve aynı servo kontrol fonksiyonlarını gerçekleştirir, ancak farklı bir kontrol kartı revizyonuna veya SRAM yapılandırmasına sahip olabilir.

Çoğu değişim senaryosunda bu fark küçüktür ve makinenin çalışması için şeffaftır, ancak belirli yazılım bağımlı servo fonksiyonlarına sahip makineler için veya orijinal tedarikçinin tam soneki belirttiği kurulumlar için, sipariş verirken #H belirtilmelidir.

Bazı servis sağlayıcılar, bu sonek revizyonuna özgü yazılım güncellemesinin değiştirme modülüne yüklenmesi gerektiğinde iade edilebilir bir SRAM depozitosu gerektirir.

SVM1-12 Motor Uyumluluğu — α1 ve α2 Sınıfı

α1/3000 motor, nominal 3000 dev/dak hızında 1N·m sürekli tork üretir ve SVM1-12'nin 3.0A sürekli derecesi içinde rahatlıkla nominal akım çeker.

α2/2000, 2000 dev/dak'da 2N·m sürekliye yükselir — hala 3.0A zarfının oldukça içinde.

Bunlar, Fanuc'un alfa sistem motor seçimi kılavuzunda SVM1-12'nin iki standart motor arkadaşıdır, hızlı konumlandırma yanıtının sürekli yüksek kuvvetten daha önemli olduğu uygulamalar için seçilir.

DC baradan yalnızca 0.75kW giriş ile SVM1-12, herhangi bir çok modüllü sürücü yığınındaki toplam PSM talep hesaplamasına ihmal edilebilir düzeyde katkıda bulunur.

Mevcut daha büyük SVM modülleri kurulumuna bir SVM1-12 ekleyen bir makine, PSM yüklemesini zar zor değiştirir — 0.75kW giriş, serideki herhangi bir alfa SVM modülünün minimum katkısıdır.

FSSB Halkası Konumu ve CNC Entegrasyonu

A06B-6096-H101#H, COP10A girişinden (önceki modülden veya CNC'den fiber optik) ve COP10B çıkışından (bir sonraki modüle veya CNC'ye geri) FSSB halkasına bağlanır. CNC'nin FSSB başlatma ekranı, halkadaki fiziksel konumuna göre bu modüle eksen numarasını atar — bu eksen numarası, sürücüyü o eksen için CNC'nin parametre setine bağlar.

Modülü değiştirirken, eksen numarası atamasının ve parametrelerin tutarlı kalması için halka konumunun korunması gerekir.

60 mm'lik dar profil, SVM1-12'nin aynı alfa sürücü rayındaki daha geniş SVM modüllerinin yanında kabin alanını boşa harcamadan sığmasını sağlar.

Bir eksenin SVM1-12 olduğu ve diğer ikisinin 60 mm veya daha geniş SVM modülleri olduğu üç eksenli bir makinede, H101#H eksen fonksiyonu için mümkün olan minimum ray tahsisini kaplar.

SSS

S1: #H soneki tam olarak neyi tanımlar ve modülün performansını etkiler mi?

#H, A06B-6096-H101'in belirli bir donanım revizyon yapılandırmasını — öncelikle kontrol kartı PCB revizyonunu ve ilişkili SRAM içeriğini belirtir. Elektriksel performans, akım derecelendirmeleri ve servo kontrol fonksiyonları, temel H101 ile aynıdır.

#H, makinenin CNC sürümüyle ilgili belirli servo yazılım özelliklerini etkinleştirebilir veya yapılandırabilir.

Çoğu standart değişim amacı için #H varyantı, H101'in diğer sonek varyantlarıyla işlevsel olarak değiştirilebilir; ancak, makine belgeleri A06B-6096-H101#H'yi belirttiğinde, özellikle makinenin servo ayarı belirli SRAM revizyonuna sıkıca bağlıysa, sipariş verirken tam soneki sipariş etmek en güvenli yaklaşımdır.

S2: A06B-6096-H101#H, eski A06B-6079-H101 (PWM Tip A/B) modülünün yerine geçebilir mi?

Hayır — bu iki modül SVM1-12 tanımını ve aynı elektriksel derecelendirmeleri (3.0A, 0.75kW, 283–325V) paylaşır ancak tamamen farklı CNC arayüzleri kullanır.

A06B-6096-H101#H, i-serisi kontroller için FSSB fiber optik aracılığıyla iletişim kurar; A06B-6079-H101, Seri 15/16/18/21 i-olmayan kontroller için PWM Tip A veya B kullanır.

#H modülündeki fiziksel FSSB konektörünün A06B-6079 sürümünde bir eşdeğeri yoktur. PWM CNC eksen arayüzüne sahip bir makine FSSB modülünü kullanamaz ve tersi de geçerlidir.

S3: A06B-6096-H101#H ile özel olarak hangi alfa servo motorlar eşleştirilir?

SVM1-12 için 3.0A'da standart motor eşleştirmeleri α1/3000 (1N·m, 3000 dev/dak) ve α2/2000 (2N·m, 2000 dev/dak)'dır.

Bu küçük çerçeveli alfa motorlar, küçük tornalama merkezlerindeki C ekseni, döner takım kafası yönlendirmesi, küçük palet veya iş parçası indeksleme sistemleri ve benzeri düşük torklu konumlandırma görevleri gibi hafif konumlandırma eksenlerinde kullanılır.

α3 sınıfı ve üstü motorlar, tam nominal torkta 3.0A'dan fazla sürekli akım çeker ve SVM1-20 (A06B-6096-H102, 5.9A) veya daha büyüklerini gerektirir.

S4: Bu modülde hangi FSSB alarmları özel olarak görünür?

Alarm L (COP10A'da FSSB bağlantı kesilmesi), fiber optik giriş sinyalinin kaybını gösterir — COP10A konektörünü ve gelen kabloyu kirlenme veya hasar açısından inceleyin. Alarm U (COP10B'de FSSB bağlantı kesilmesi), çıkış halkası segmentinde bir sorun olduğunu gösterir — COP10B'yi ve bir sonraki modüle giden kabloyu inceleyin. Servo çıkış hataları için Alarm 8, L ekseni aşırı akım veya IPM alarmını gösterir — motor kablolarını ayırın ve modülü kusurlu ilan etmeden önce motor yalıtım direncini doğrulayın (kabul edilebilir: birkaç yüz megaohm'dan toprağa).

Tüm FSSB alarm işlemleri, makinenin CNC nesline uygulanabilir standart i-serisi FSSB servo alarm tanılama prosedürünü izler.

S5: A06B-6096-H101#H'nin bir yedeğini takarken bir yazılım (SRAM) güncellemesi gerekli midir?

Gerekebilir. Kontrol kartının SRAM içeriği, modülün yapılandırmasına özgü servo yazılım parametrelerini depolar. Bir yedek modül orijinalinden farklı bir SRAM revizyonuna sahip olduğunda, Fanuc'un devreye alma prosedürü, belirli sonek varyantı için doğru SRAM içeriğinin yüklenmesini gerektirir.

Bazı servis sağlayıcılar bu SRAM içeriğini envanterlerinde tutar ve güncellemeyi yeniden koşullandırma sürecinin bir parçası olarak dahil eder; diğerleri SRAM yükleme hizmetini karşılamak için iade edilebilir bir depozito gerektirir. Bir yedek takmadan önce, servis sağlayıcıyla #H SRAM sürümünün değiştirme modülüne doğru şekilde yüklendiğini ve doğrulandığını kurulumdan önce onaylayın.
