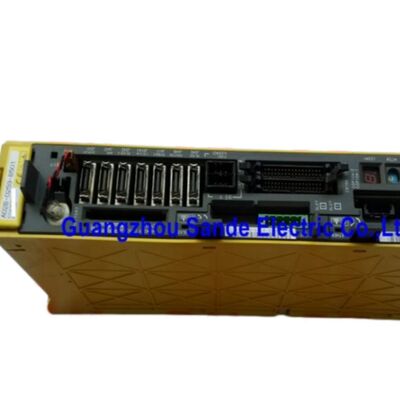

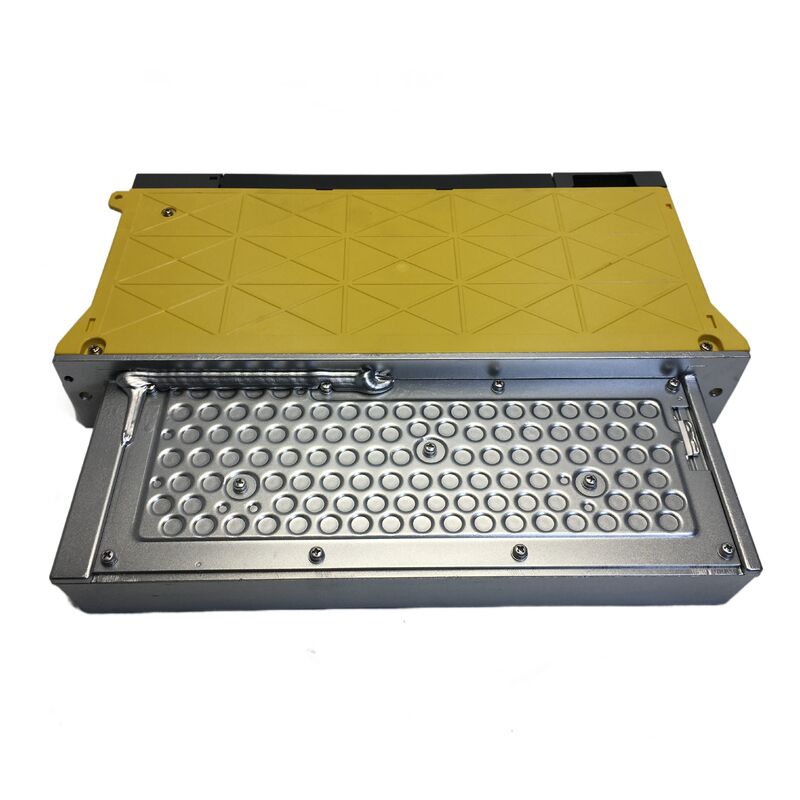

A06B-6096-H102 Fanuc Servo Amplifier Modülü A06B6096H102

FANUC A06B-6096-H102 Alfa Servo Amplifier Modülü SVM1-20

Genel bakış

BuFANUC A06B-6096-H102birAlfa servo amplifier modülübelirlenmişSVM1-20içinFSSB arayüzüFANUC'un 200 V giriş serisi sipariş bölümünde standart olarak listelenmiştir.1 eksendış boyutları:380 × 60 × 172 mm, bu nedenle ailedeki daha kompakt tek eksenli ünitelerden biridir.

Bu kompakt biçim, bu modelin saha yedekleme çalışmalarında pratik kalmasının bir nedenidir.

Sıkı düzenlenmiş kontrol dolapları için yeterince küçük, ancak hala resmi FANUC servo amplifier sınıfına aittir.Önemli olan bu.: Bu özel bir Alpha/FSSB amplifikatörü, benzer bir konuma sahip genel bir sürücü değil.

Anahtar parametreler

Teknik Profil

FANUC'un bireysel özellik tablosunda,SVM1-20Uygulanabilir motor örnekleriyle ilişkilidir.αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, ve β6/2000Aynı tablo birnominal çıkış akımı 5.9 Armsve a20 Ap nominal akım sınırıBu model sınıfa.

FANUC'un ortak SVM özelliği de kontrol yöntemini şöyle tanımlar:transistör (IGBT) köprüsü ile sinüs dalga PWM kontrolü.

Bu H102'ye, Alfa/FSSB uygulamaları için tasarlanmış tek eksenli 20 sınıflı bir servo amplifikatördür.El kitabında yazılmayan hiçbir şeyi abartmadan mühendislik incelemesi için kullanışlı hale getirmek için yeteri kadar resmi spesifikasyon ayrıntısı ile..

Uygulama ve Yedekleme Bağlamı

A06B-6096-H102 için en güçlü kullanım durumu, zaten aynı arayüz ailesini ve amplifier sınıfını kullanan kurulu bir FANUC sisteminde doğrudan değiştirmektir.

Hedef makineyi temiz bir şekilde çalıştırmaksa,Orijinal model işareti ve arabirim türünü hizalamak, farklı bir modülü dolaba adapte etmeye çalışmaktan daha değerlidir..

Çünkü bu resmen tanımlanmış birSVM1-20 FSSBModül, tam parça numarası eşleşmesinin risk kontrolünün bir parçası olduğu onarım stokları, yeniden inşa projeleri ve servis siparişleri için çok uygundur.

Teknik alıcılar için, resmi mevcut sınıf ve motor örnekleri, H102'yi gevşek tanımlanmış bir satış sonrası eşdeğerinden daha kolay doğrulamaktadır.

Sık Sorulan Sorular

S1: FANUC'un resmi isimlendirmesinde A06B-6096-H102 nedir?
FANUC bu modeli şöyle tanımlıyor:SVM1-20, aTek eksenli Alfa servo amplifier modülüBirFSSB arayüzüBu isim önemli çünkü hem amplifier sınıfını hem de ait olduğu iletişim ailesini tanımlar.

S2: SVM1-20 hangi sınıfa aittir?
FANUC'un bireysel özellik tablosunda,SVM1-20bir ile gösterilirnominal çıkış akımı 5.9 Armsve a20 Ap nominal akım sınırıMakine servisleri için, aynı ürün ailesindeki daha büyük 40 sınıf ve 80 sınıf ünitelerinden açıkça ayrılır.

S3: Hangi motorlar bu model için geçerli örnekler olarak resmi olarak listelenmiştir?
El listeleriαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, ve β6/2000Örneğin SVM1-20 grubunda geçerli motorlar.

Bu, ilk teknik inceleme için yararlıdır, özellikle bir alıcının, amplifikatörün makine özel belgelere geçmeden önce doğru motor sınıfına girip girmediğini doğrulaması gerektiğinde.

S4: H102 için tam sipariş numarası neden önemlidir?
Çünkü FANUC'un sıralama tabloları, güçlendirici modellerini arayüz ve çıkış sınıfına göre ayırt eder.A06B-6096-H102ÖzellikleFSSBversiyonuSVM1-20, bu nedenle tam sipariş numarasını kullanmak, kurulum sırasında arayüz uyumsuzluğuna ve gereksiz sorun gidermeye karşı korunmaya yardımcı olur.

S5: Bu amplifikatörü değiştirmeden önce ne kontrol edilmelidir?
Bir servis ekibi, kurulu sipariş numarasını, sistem arayüzünü, tasarlanan motor eşleştirmesini ve değiştirme için kullanılabilir dolap alanını doğrulamalıdır.

FANUC ayrıca kullanıcıları, motor ve amplifikatör kombinasyonunun uygun olduğunu ve geçerli parametrelerin belirlendiğini doğrulamaları için uyarır.Çünkü uyumsuzluklar normal çalışmayı engelleyebilir ve birimi hasarlandırabilir..
