| Menşe yeri | Japonya |
| Marka adı | FANUC |
| Sertifika | CE ROHS |
| Model numarası | A06B-6096-H104 |

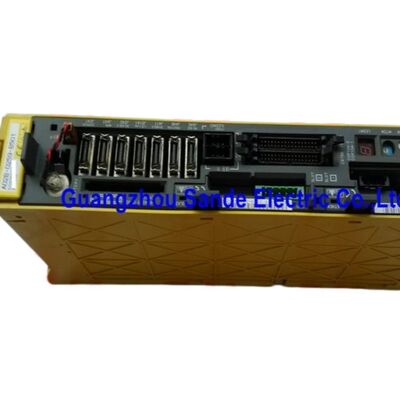

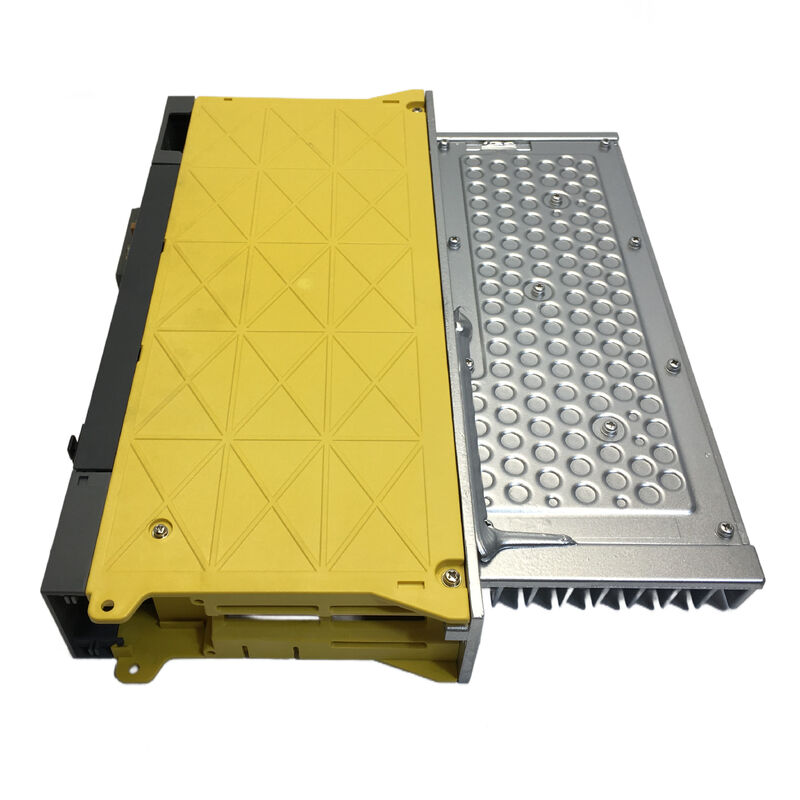

FANUC A06B-6096-H104, resmi olarak SVM1-40L olarak listelenen ve FSSB arayüzüne sahip bir Alpha serisi servo sürücü modülüdür. FANUC'un 200 V giriş serisi sipariş bilgilerinde bu model, 380 × 60 × 307 mm dış boyutlara sahip standart bir 1 eksenli sürücü olarak gösterilmektedir. Bu size hemen iki şey söyler. Birincisi, tek eksenli bir modül olması, bu da bir sürücünün bir servo kanalı için ayrıldığı makine tasarımları için uygun olmasını sağlar. İkincisi, SVM1 ailesi içinde daha büyük olan 40L çerçevesine oturur, bu nedenle menzildeki en küçük birim değildir ve sadece görünüme göre değil, gerçek model eşleşmesi için seçilmelidir.Anahtar parametrelerParametreDeğerParça NumarasıÜreticiÜrün TipiA06B-6096-H104, FSSB mimarisi etrafında zaten tasarlanmış bir FANUC servo sisteminde tam bir yedek olarak en iyi şekilde çalışır. Bir makine bu iletişim yapısı etrafında inşa edildiğinde, pratik hedef "yaklaşık bir şey" ikame etmek değildir. Hedef, doğru sürücü sınıfını takmak, orijinal kontrol tasarımını korumak ve gereksiz kablolama veya parametre karışıklığı olmadan ekseni kararlı çalışmaya geri döndürmektir. Teknik tedarik açısından, bu modelin değeri netliktir. FANUC kılavuzu çerçeveyi, arayüz tipini, çıkış akımı sınıfını ve uygulanabilir motor örneklerini tanımlar. Bu, mühendislere takılı sürücü ile değiştirilecek hedef sürücünün gerçekten aynı elektrik ailesine ait olup olmadığını doğrulamak için yeterli sağlam bilgi verir.
Alpha
Model
| Eksen Yapılandırması | 1 Eksenli |
|---|---|
| Arayüz | |
| Giriş Serisi | 200 V Giriş Serisi |
| Dış Boyutlar | 380 × 60 × 307 mm |
| Anma Çıkış Akımı | 12.5 Arms |
| Nominal Akım Limiti | |
| Örnek Uygulanabilir Motorlar | α3/3000, α6/2000, α12/2000, α22/1500, αC22/1500 |
| Ana Devre Kontrol Yöntemi | |
| Teknik Profil | FANUC'un bireysel spesifikasyon tablosunda, SVM1-40L, α3/3000, α6/2000, α12/2000, α22/1500 ve αC22/1500 dahil olmak üzere uygulanabilir motor örnekleriyle ilişkilidir. Aynı tablo, bu model sınıfı için 12.5 Arms anma çıkış akımı ve 40 Ap nominal akım limiti vermektedir. FANUC ayrıca yaygın SVM kontrol yöntemini transistörlü (IGBT) köprü ile sinüs dalgası PWM kontrolü olarak listelemektedir. Bir ürün sayfası perspektifinden bakıldığında, bu H104'ü dürüstçe konumlandırmayı kolaylaştırır. Bu sadece "bir servo sürücü" değildir; bu, öngörülebilir akım kapasitesi ve doğru sistem eşleştirmesinin önemli olduğu CNC servo uygulamaları için üretilmiş, 40L sınıfında tanımlanmış tek eksenli bir Alpha modülüdür. Bu parçaya bakan alıcılar genellikle soyut bir katalogda gezinmek yerine gerçek bir makine tarafı gereksinimini çözmektedir. |
| Uygulama ve Servis Değeri | A06B-6096-H104, FSSB mimarisi etrafında zaten tasarlanmış bir FANUC servo sisteminde tam bir yedek olarak en iyi şekilde çalışır. Bir makine bu iletişim yapısı etrafında inşa edildiğinde, pratik hedef "yaklaşık bir şey" ikame etmek değildir. Hedef, doğru sürücü sınıfını takmak, orijinal kontrol tasarımını korumak ve gereksiz kablolama veya parametre karışıklığı olmadan ekseni kararlı çalışmaya geri döndürmektir. Teknik tedarik açısından, bu modelin değeri netliktir. FANUC kılavuzu çerçeveyi, arayüz tipini, çıkış akımı sınıfını ve uygulanabilir motor örneklerini tanımlar. Bu, mühendislere takılı sürücü ile değiştirilecek hedef sürücünün gerçekten aynı elektrik ailesine ait olup olmadığını doğrulamak için yeterli sağlam bilgi verir. |
| SSS | S1: A06B-6096-H104'ün resmi model tanımı nedir? |
| FANUC, A06B-6096-H104'ü SVM1-40L olarak listeler, bu da FSSB arayüzünü kullanan Alpha serisinde tek eksenli bir servo sürücü modülü olduğu anlamına gelir. Bu tanım, servis veya değişim sırasında parçayı eşleştirmek için anahtar referans noktasıdır. | S2: Bu sürücü hangi çıkış sınıfına aittir? |
| FANUC'un bireysel spesifikasyon tablosuna göre, SVM1-40L, 12.5 Arms anma çıkış akımı ve 40 Ap nominal akım limiti ile atanmıştır. Endüstriyel terimlerle, bu onu daha küçük 20 sınıfı birimler yerine 40 sınıfı tek eksenli sürücü grubuna yerleştirir. | S3: SVM1-40L ile kılavuzda hangi motorlar resmi olarak gösterilmektedir? |
| FANUC kılavuzu, α3/3000, α6/2000, α12/2000, α22/1500 ve αC22/1500 dahil olmak üzere örnek uygulanabilir motorları listeler. Bu, her uygulama kararının yalnızca kısa bir listeden verilmesi gerektiği anlamına gelmez, ancak amaçlanan motor sınıfını gösterir ve alıcılara uyumluluk incelemesi için sağlam bir başlangıç noktası sunar. | S4: Bu modeli satın alırken FSSB arayüzü neden önemlidir? |
S5: Bir bakım ekibi, bir yedek H104 takmadan önce neyi doğrulamalıdır?
