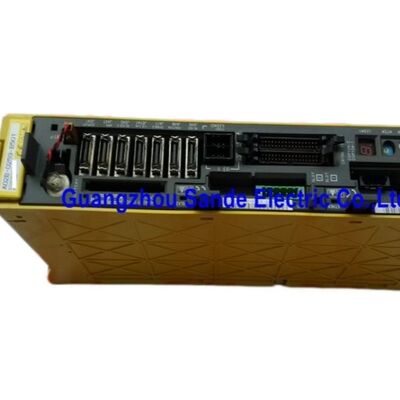

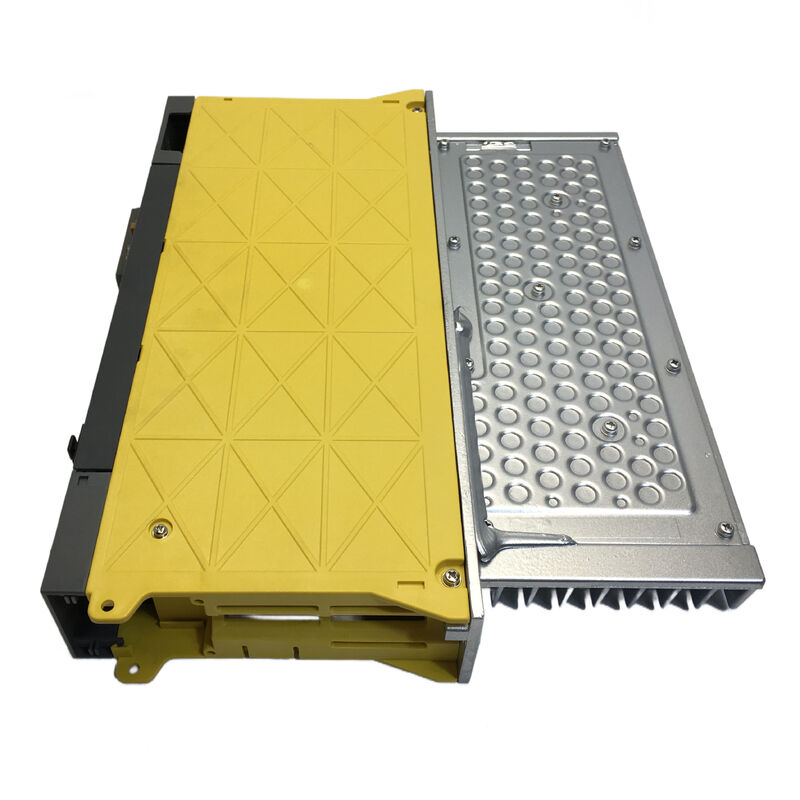

A06B-6096-H203 Fanuc Servo Amplifikatör Modülü A06B6096H203 A06B-6096-H203

FANUC A06B-6096-H203 Çift Eksenli Alpha Servo Modülü

Genel Bakış

A06B-6096-H203, SVM2-20/20 olarak tanımlanan çift eksenli bir Alpha servo amplifikatör modülüdür. Genel yedek parça listeleri, bunu A06B-6096 ailesinde iki eksenli bir Alpha servo sürücüsü olarak tutarlı bir şekilde tanımlar ve birkaç kaynak bunu açıkça FSSB iletişim bağlamıyla ilişkilendirir.

Bu, onu yalnızca voltaj veya akım sınıfına göre satılan genel bir amplifikatörden ziyade açıkça tanımlanmış bir çift eksenli FANUC servo modülü haline getirir.

Pratik servis çalışmalarında, bu model genellikle makine üreticilerinin veya bakım ekiplerinin mevcut bir FANUC kabin düzenini olduğu gibi koruması gereken yerlerde kullanılır.

Genel referanslar, normalde 15i, 16i, 18i, 20i, 21i ve bazı ilgili kontrol ortamlarıyla kullanıldığını belirtir, bu da onu eski FSSB olmayan mimariler yerine daha sonraki Alpha/FSSB nesli kurulu sistemlere yerleştirmeye yardımcı olur.

Bu modülün elektriksel profili de genel kanallarda oldukça iyi belgelenmiştir.

Listeler genellikle 283–325 VDC nominal giriş, 2,5 kW giriş bağlamı, 230 V maksimum çıkış ve her iki L ve M ekseninde 5,9 A nominal akım olarak gösterir.

Bu değerler, onu daha büyük 20/40 veya 40/40 aile üyelerinden ayırt etmek için kullanışlı olan simetrik, daha küçük kapasiteli, iki eksenli bir Alpha servo modülü olarak konumlandırır.

Anahtar Özellikler

FSSB Tabanlı Çift Eksenli Yedek Değeri

A06B-6096-H203 hakkındaki en faydalı teknik detaylardan biri FSSB bağlamıdır. Gerçek yedek parça çalışmalarında bu önemlidir, çünkü iletişim mimarisi voltaj sınıfı veya eksen sayısı kadar önemli olabilir.

Doğru FSSB tabanlı Alpha ortamına ait bir sürücüyü, yalnızca "çift eksenli servo amplifikatör" olarak tanımlanan birinden doğru şekilde eşleştirmek çok daha kolaydır.

SVM2-20/20 tanımı da aynı derecede önemlidir, çünkü her iki eksenin de aynı akım sınıfında olduğunu doğrular. Servis ekipleri için bu, ürüne daha temiz bir teknik kimlik kazandırır ve sahada karıştırılabilecek karışık kapasiteli çift eksenli amplifikatörlerden ayırmaya yardımcı olur.

SSS

S1: A06B-6096-H203 ne tür bir üründür?
SVM2-20/20 olarak tanımlanan bir FANUC Alpha çift eksenli servo amplifikatör modülüdür. Pratik CNC kullanımında, tek bir amplifikatör ünitesinden iki servo eksenini çalıştırır ve tipik olarak kurulu bir FANUC hareket sistemini desteklemek veya restore etmek için kullanılır.

S2: SVM2-20/20 tanımı neden önemlidir?
Alpha çift eksenli servo aralığı içindeki modülün tam aile konumunu tanımlar. Yedek parça çalışmaları için bu önemlidir, çünkü orijinal makine tam olarak bu amplifikatör sınıfı etrafında tasarlanmış olabilir ve doğru ailenin kullanılması hem kabin düzenini hem de sürücü davranışını korumaya yardımcı olur.

S3: FSSB referansı pratikte ne anlama geliyor?
Bu, amplifikatörün basit bir bağımsız sürücü yapısından ziyade FANUC'un seri servo iletişim ortamına ait olduğu anlamına gelir.

Servis çalışmalarında bu kullanışlıdır, çünkü iletişim mimarisini eşleştirmek, amplifikatörün elektriksel sınıfını eşleştirmek kadar önemli olabilir.

S4: 2,5 kW ve 5,9 A değerleri eşleştirme için kullanışlı mı?
Evet. Modülü SVM2 ailesinin daha küçük kapasiteli bölümüne yerleştirirler ve daha yüksek akımlı Alpha amplifikatörlerden ayırmaya yardımcı olurlar.

Bakım mühendisleri için bu rakamlar, amaç tam yedekleme yerine genel ikame olduğunda kurulu üniteye karşı hızlı bir teknik kontrol sağlar.

S5: Alıcılar sipariş vermeden önce neyi doğrulamalıdır?
Alıcılar, tam parça numarasını, SVM2-20/20 tanımını, FSSB bağlamını, iki eksenli yapıyı ve makinede kullanılan orijinal FANUC kontrol ortamını doğrulamalıdır.

Alpha servo modülleri için doğru mimari eşleştirme genellikle geniş özellik örtüşmesinden daha önemlidir.
