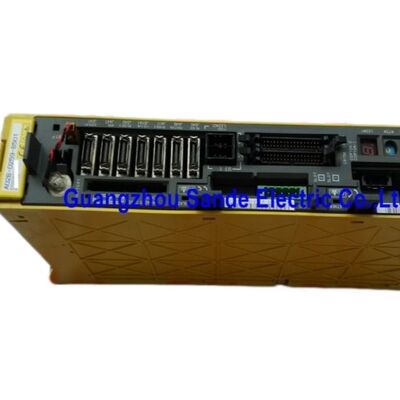

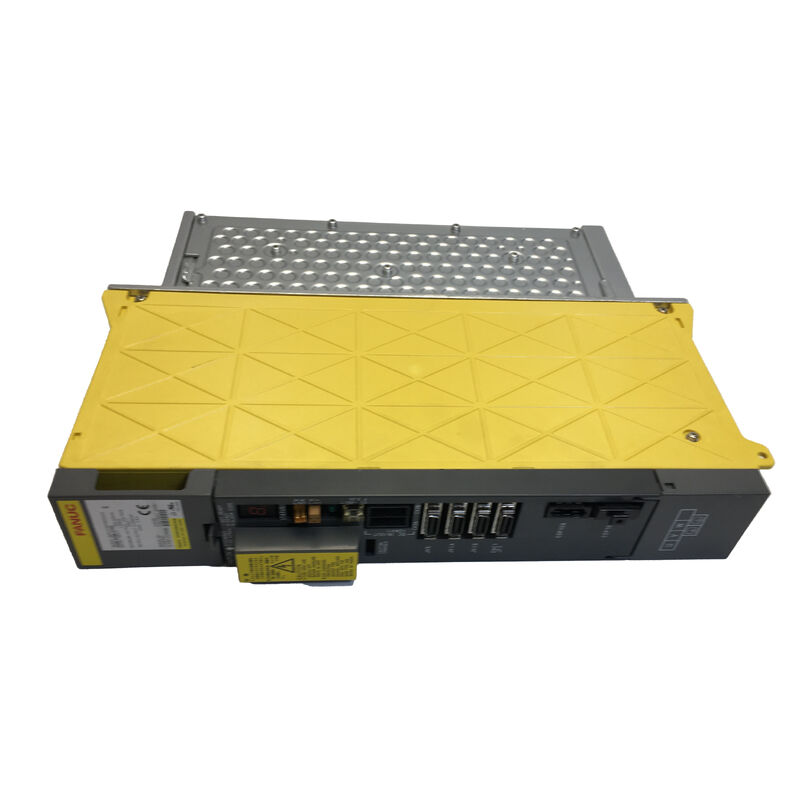

A06B-6096-H205 Fanuc Servo Amplifier Modülü A06B6096H205

FANUC A06B-6096-H205 Alfa Servo Amplifier Modülü SVM2-20/40

Genel bakış

BuFANUC A06B-6096-H205bir2 eksenli servo güçlendirici modülüAlfa serisinde, FANUC tanımlama el kitabında belirtildiği gibi:SVM2-20/40içinFSSB arayüzü200-V giriş serisi için resmi sipariş bölümünde, dış boyutlarına sahip standart bir modül olarak listelenmiştir.380 × 60 × 307 mm, kabine alanının ve temiz eksen entegrasyonunun önemli olduğu yerlerde kullanılan kompakt çok eksenli amplifikatör sınıfına yerleştirir.

Bu modül alıcıları genellikle makinenin geniş bir yenilenme istemediği zaman, orijinal sürücü mimarisine uyan doğru, benzer bir değiştirme için aradıkları türden modüllerdir.

Pratik hizmet açısından, bu genel “yüksek performanslı” dilden daha önemlidir.

Doğru bir SVM2 modülü, amaçlanan eksen yapısını geri yükler, kablolama ve arayüz mantığını orijinal sistemle hizalandırır.ve bir parça değişikliğinin bir devreye sokma problemine dönüşme riskini azaltır.

Anahtar parametreler

Teknik Profil

FANUC'un manuel gruplarıSVM2-20/40200-V giriş servo modülünün spesifikasyon tablosuna göre ve isimlendirme sözleşmesi karışık kapasiteli iki eksenli bir düzenle uyumludur.

Aynı manuel sette, ısı dağılımı tablosuA06B-6096-H205motor çiftleştirme örneği ileαC12/2000veαC22/1500, bu amplifikatörün desteklediği eksen kombinasyon sınıfını anlamak için yararlıdır.

FANUC ayrıca, ortak bir SVM özelliği olarak, ana devre kontrol yönteminintransistör (IGBT) köprüsü ile sinüs dalga PWM kontrolü.

Bu modeli ticari olarak değerli kılan şey sadece iki eksenli olması değil, aynı modülde iki farklı servo sınıfını birleştirmesidir.

Bu genellikle eski FANUC makine platformlarının tam olarak ihtiyaç duyduğu şeydir: bir amplifikatör vücudu, iki koordineli servo kanalı ve zaten bu format etrafında tasarlanmış bir kabine düzenleri.Bu daha hızlı bir yedekleme planlaması ve kurulum sırasında daha az sürpriz anlamına gelir..

Uygulama ve Yedekleme Bağlamı

Endüstriyel kullanıcılar için gerçek karar noktası uyumludur.FANUC'un kendi kılavuzu, CNC ve SVM arasındaki arayüz için uygun bir amplifikatör seçimini vurgular.Bu özellikle önemli çünküA06B-6096-H205, FSSB sürümüdür.Modül ailesinin.

Çalışan bir makinede, bu güçlendirici, orijinal eksen dağılımını korumak ve mevcut kontrol topolojisini değiştirmekten kaçınmak için teknikçiler ve parça alıcıları tarafından tipik olarak seçilir.

Bu, onarım envanterleri, makine yeniden inşa projeleri ve duraklama zamanının maliyetinin tam modeli tedarik etme maliyetinden çok daha yüksek olduğu üretim ortamları için uygun hale getiriyor.

Sık Sorulan Sorular

S1: FANUC yelpazesindeki A06B-6096-H205 tam olarak nedir?
Bu birAlfa serisi, 2 eksenli servo güçlendirici modülüFANUC tarafındanSVM2-20/40BirFSSB arayüzü200-V giriş serisinde.

Bu resmi isim çok önemli çünkü size bunun genel bir tek eksenli amplifikatör olmadığını söylüyor.ama belirli bir sürücüye ve CNC iletişim mimarisine uymak için tasarlanmış karışık iki eksenli bir modül.

S2: 20/40'ın adı neden önemli?
FANUC'un özellik düzeninde,SVM2-20/40Gruplandırılmış bireysel özellik tablolarında, karışık kapasiteli iki eksenli bir formatla uyumlu bir şekilde görünür ve ısı dağılımı tablosu,αC12/2000veαC22/1500Bu tam sipariş numarası için.

Bir mühendis veya alıcı için, bu, satış etiketinden daha yararlıdır, çünkü modülün iki aynı çıkış yerine farklı kanal kapasitesine sahip iki eksenli bir sınıfa ait olduğunu gösterir.

S3: Bu modül sadece FSSB sistemleri için mi?
Evet, FANUC sipariş bölümüne dayanarak,A06B-6096-H205Bu...FSSB arayüzüSVM2-20/40 versiyonu.

Bu değiştirme sırasında önemlidir çünkü 6096 serisi sipariş numaraları kılavuzda diğer arayüz çeşitlerinden ayrılmıştır,Bu nedenle doğru arayüz ailesi satın almadan veya kurmadan önce eşleşmelidir.

S4: A06B-6096-H205'i değiştirmeden önce ne kontrol edilmelidir?
Kurulu parça numarası, arayüz türü, makinenin orijinal eksen düzeni ve dolap alanı öncelikle kontrol edilmelidir.FANUC ayrıca kullanıcıların motor/artırıcı kombinasyonunun uygun olduğundan ve geçerli parametrelerin belirtildiğinden emin olmaları gerektiğini belirtir., çünkü uyumsuzluk normal çalışmayı engelleyebilir ve amplifikatöre zarar verebilir.

S5: Bu model neden eski CNC bakımında yararlıdır?
Çünkü bir makinenin kabineyi yeniden tasarlamadan veya iletişim arayüzünü değiştirmeden orijinal iki eksenli amplifikatör yapısını korumasına izin veriyor.

Gerçek bakım işlerinde, bu genellikle daha hızlı iyileşme, daha az kablolama ve kurulumdan sonra ikinci derecede arıza olma olasılığının daha düşük olması anlamına gelir.Özellikle orijinal FSSB servo topolojisi etrafında inşa edilen makinelerde.
