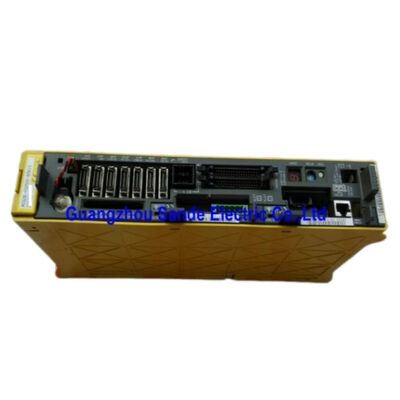

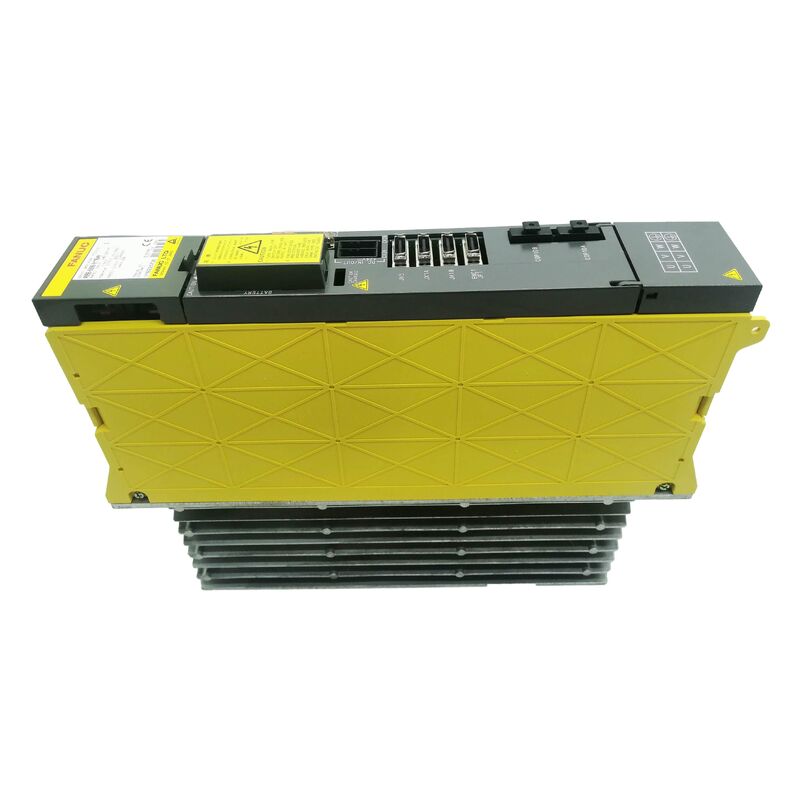

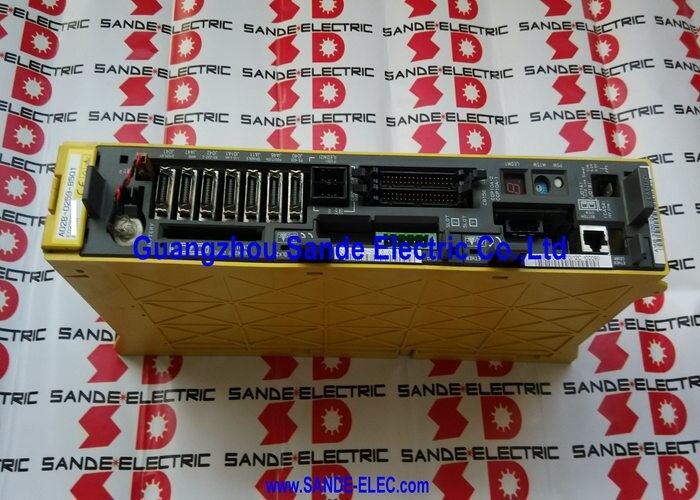

A06B-6096-H208 Fanuc Servo Amplifikatör Modülü A06B6096H208 A06B-6096-H208

Fanuc A06B-6096-H208. Alfa Servo Modülü SVM2-80/80 2 Eksenli, 18.7A Eksen başına, 283V/325V, 9.5kW, FSSB Arayüzü, İki 150A Transistörü, Alfa 12/2000 ve 22/2000 Motorları ile uyumludur

Genel bakış

BuFanuc A06B-6096-H208SVM2-80/80'dir, iki eksenli bir alfa servo modülüdür, iki bağımsız eksenin her birine 18.7A sürekli nominal çıkış akımı verir ve çalışma gücünü PSM DC otobüsünden toplam 9.5kW'da çekir.

Eksen başına 18.7A'da, SVM2-80/80 ana eksenler için yaygın olarak kullanılan 1.2kW ila 2.2kW sürekli nominal çıkış kapasitesi olan 12/2000 ve 22/2000 sınıfındaki alfa motorları tahrik eder (X, Y,Z) orta büyüklükteki işleme merkezleri, dönme merkezleri ve çok eksenli özel amaçlı makineler.

İçerideki iki 150A tranzistör modülü, SVM2-80/80'e önemli bir zirve akım kapasitesi verir.7A nominal çıkış, modülün transistör koruma yolculukları olmadan agresif hızlanma profillerine uyum sağlayan bir iç zirve-sürekli oranı verir.

Bu modül için tipik motor çiftlemelerinden biri olan alfa 22/2000 servo motoru, sert bir ivme sırasında sürücüden 40 ′′ 50A talep edebilir. ′′ 150A transistörü bu geçiciyi marj ile ele alır.Rated 18 iken.7A sürekli ısı yükünü yönetir.

FSSB (Fanuc Seri Servo Bus) fiber optik arayüzü, SVM2-80/80'i 16i/18i nesil sürücü mimarisine yerleştirir.

Buna eşdeğer A06B-6079-H208, eski nesil bir CNC servo kartı ile iletişim kurmak için Tip A veya Tip B elektrikli bir seri arayüzü kullanırdı.A06B-6096-H208 fiber optik kablo üzerinden CNC'nin FSSB kartına bağlanır.

Motor çıkışı, iç transistörler ve DC otobüs bağlantısı iki ürün hattı arasında aynıdır; yalnızca CNC iletişim yolu değişir.

Ana Özellikler

İki Kablolama Tablosu Çeşitleri Sipariş Verirken Kritik

A06B-6096-H208, iki farklı kablolama kartı özelliği ile üretilir: A16B-2203-0594 ve A16B-2202-0774.

Bu levhalar birbirleriyle değiştirilemez; farklı devre konfigürasyonlarına ve bağlantı geometrisine sahiptirler.ve aralarındaki fark, yedek kaynakları etkiler..

Makinaya özel bir değişim satın alma için en kolay yaklaşım, kullanımdan çıkarılmadan önce orijinal birimdeki kablolama panosunun parça numarasının fotoğrafını çekmektir.Daha sonra yedek birimin aynı tahtayı taşıdığını doğrula.

Eğer orijinal birim zaten çıkarılmışsa ve tahta numarası bilinmiyorsa,Her iki varyantın fiziksel stokuna sahip bir uzman, makinenin seri numarasından ve devreye girme tarihine göre kimliği belirleyebilir..

Yanlış kablo kartı varyantını monte etmek, alarm üreten veya doğru bir şekilde başlangıç yapmayan bir modülün ortaya çıkmasına neden olur.

Bu iki farklılık sorunu, SVM2-80/80 serisinin bilinen bir özelliğidir ve bu modülü kullanan makineler için yedek parça stratejisi oluşturan herhangi bir bakım planlayıcısına işaret edilmeye değer.

Motor Çiftlemeleri 18.7A'nın Aslında Neyi Sürdüğü

Fanuc motor seçme kılavuzunda 18.7A sürekli derecelendirme, 12/2000 ve 22/2000 tork ve hız sınıfındaki alfa motorlara eşleştirilir.

Alfa 12/2000 2000 rpm'de yaklaşık 1.2kW nominal çıkış sağlar; alfa 22/2000 aynı nominal hızda yaklaşık 2.2kW sağlar.

Bunlar orta sınıf işleme merkezleri için standart besleme ekseni motorları ′′ tipik CNC torna kulesi veya işleme merkezi sütun düzenlerine sığacak kadar kompakt,çelik ve alüminyum iş parçaları üzerinde üretim derecesinde işleme kesme kuvvetlerini sürdürmek için yeterince güçlü.

SVM2-80/80 aynı zamanda alfa 6/3000 motoru ile uyumlu olarak listelenmiştir. 3000 rpm çalışması için optimize edilen 6Nm sınıfı motoru.

Bu motor, 22/2000'den daha düşük tork sunar, ancak daha yüksek hız, hızlı geçiş ve konumlandırma hızının sürekli kesme torkundan daha önemli olduğu uygulamalara uygundur.

SVM2-80/80'deki aynı 18.7A nominal çıkış kullanılır, çünkü alfa 6/3000'in 3000 rpm hızlanma sırasında en yüksek akım talepleri karşılaştırılabilir.

FSSB Zinciri Konumu ve Kaskadör Eksenleri

X, Y, Z ve B veya C eksenli tipik bir işleme merkezinde, FSSB zinciri çalıştırılabilir: CNC → SVM2-80/80 (X, Y) → SVM1-80 veya SVM2-40/40 (Z, B) → zincirin sonu.

Her bir modül, modülün yan veya arka panelindeki FSSB bağlantılarında kısa bir fiber optik atlama kablosuyla bir diğerine bağlanır.CNC, her bir ekseni FSSB zincirindeki konumundan ve sistem kurulumunda atanan eksen numarasından tanır..

Bir yedek SVM2-80/80 orijinalle aynı zincir konumunda yerleştirilmelidir; aksi takdirde, CNC servo parametre seti her kanala yanlış eksen parametrelerini atar.

FSSB zincirindeki fiber optik kablolar, sürücü modüllerinin yanı sıra dikkate değer bir bakım hususudur.

Fiber optik konektörler kirliliğe duyarlıdır. Soğutucu maddeler, yağ sisleri ve işlenmeden gelen metal parçacıklar konektörleri kaplayabilir ve optik sinyali eşiğin altında zayıflatabilir.Sürüş arızaları için aynı görünümde olan eksen iletişim alarmları üreten.

Bir tahrik modülünü imha etmeden önce uygun optik temizlik araçlarıyla FSSB bağlantılarını denetlemek ve temizlemek gereksiz değişimlerden korur.

Sık Sorulan Sorular

S1: SVM2-80/80'in her biri 18.7A değerli iki ekseni vardır. Bu iki eksen aynı anda tam değerli akımda çalışabilir mi, yoksa 9.5kW'lık otobüs gücü sınırlaması eşzamanlı çalışmayı kısıtlıyor mu?

Her iki eksen aynı anda 18.7A nominal çıkışında çalışabilir. 9.5kW toplam otobüs gücü, her iki eksenin eşzamanlı nominal çıkışını birleştirir.

Her biri bir 230V motor kaynağına 18.7A'da, her bir eksen yaklaşık 4.3kW, toplamda yaklaşık 8.6kW ¢ 9.5kW otobüs güç nominalinde, kayıplar ve zirve geçişleri için marj ile sağlar.

Modül, eşzamanlı iki eksenli çalışma için tasarlanmıştır; bu, iki eksenli işleme konfigürasyonlarında ana kullanım durumudur.

S2: A06B-6096-H208, aynı makineye A06B-6079-H208 ile aynı DC otobüsüne bağlanabilir mi?

A06B-6096 (FSSB) ve A06B-6079 (Tipi A/B) SVM modülleri aynı DC otobüsünde elektrikli olarak uyumlu değildir.bir makine bir CNC'ye sahip ve bir servo arabirim tipi ya FSSB yeteneğine sahiptir (A06B-6096 gerektirir) ya da Tip A/B (A06B-6079 gerektirir).

İki modül türünü aynı sürücü rafında karıştırmak desteklenmeyen bir yapılandırmadır.

S3: SVM2-80/80'in bir ekseni alarm gösteriyor ancak diğer eksen çalışıyor. Tüm modülü değiştirmek gerekiyor mu yoksa sadece etkilenen eksen tamir edilebilir mi?

Eğer arızalı ekseyi hizmet veren 150A transistör modülünde hata teşhis edilirse, bu transistör ayrı ayrı değiştirilebilir. Her iki transistör de değiştirilebilir parçalardır.

Eğer hata kablolama tahtasında veya kontrol kartında ise, bunlar ayrı ayrı mevcut değildir ve tüm ünite değişimi veya uzmanlık kartı onarımı gereklidir.

Tek transistörün yetkin bir teknisyen tarafından doğru parçalarla değiştirilmesi, hatayı çıkış transistörüne izole ettiğinde maliyetli bir onarımdır.

Bir transistörü kök nedeni belirlemeden değiştirmek (transistörü yok eden bir motor sargı hatası), yeni bileşenin anında tekrar arızalanma riskini taşır.

S4: SVM2-80/80'in içindeki hangi batarya periyodik olarak değiştirilmelidir ve değiştirilmezse ne olur?

SVM2-80/80 bağlantılı motorların darbe kodlayıcılarında makine gücü kapandığında mutlak konum verilerini koruyan bir yedek pil içerir.Akü arızası, güçlendirme sırasında mutlak konum referansının kaybolmasına neden olur., eksenlerin otomatik modda kullanılabilmesi için eksen referans dönüşü (sıfır dönüş) gerektirir.

Batarya değişikliği standart bir periyodik bakım ürünüdür. Değişik batarya Fanuc yedek parçası olarak mevcuttur.

Modül, pilin tam olarak arızalanmasından önce bir batarya düşük alarmı (SV000 veya benzer bir batarya uyarısı) gösterir ve değiştirilme zamanını önceden bildirir.

S5: Bir mühendis, A06B-6096-H208 yedek ünitesinin makinenin orijinal özelliğine uygun doğru kablo kartına sahip olduğunu nasıl doğrulayabilir?

Değişim için orijinal birimi göndermeden önce,Kablolama kartının kendi üzerinde basılı olan parça numarasını fotoğraflayın. Modülün inceleme alanından veya kısmi sökülmesinden ayrılma olmadan görünür..

Numarayı not edin (A16B-2203-0594 veya A16B-2202-0774) ve bir yedek tedarikçiyle iletişim kurarken bu bilgileri ekleyin.

Saygın borsa tedarikçileri, gönderimden önce mevcut birimlerinin kablolama kartı varyantını onaylayacaklar.

Orijinal kartın doğrulanması mümkün değilse, makinenin seri numarasını ve CNC satın alma tarihini bir Fanuc uzmanına verin.Bunu muhtemel üretim dönemiyle karşılaştırıp o sırada hangi tablo türünün standart olduğunu belirleyebilir..
