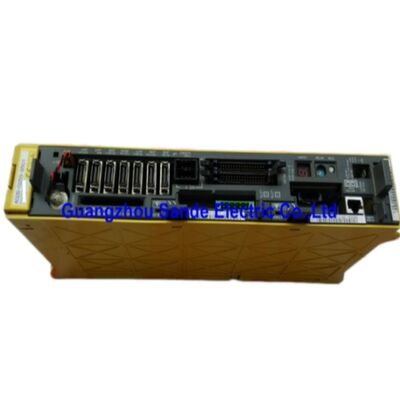

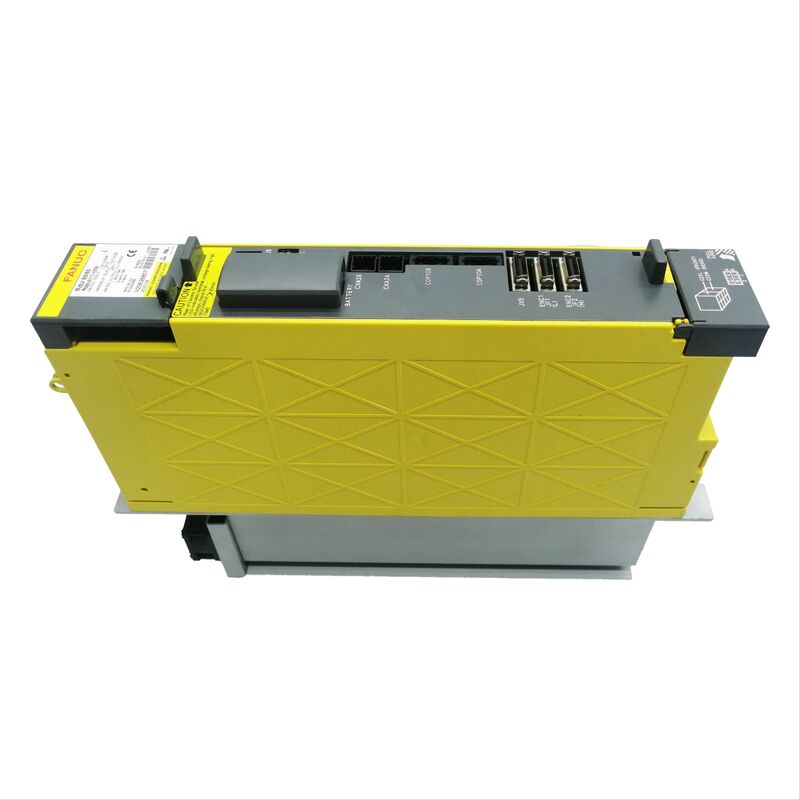

A06B-6117-H205 Fanuc Servo Amplifier Modülü A06B6117H205

FANUC A06B-6117-H205 Çift Eksenli Alfa i Servo Modülü

Genel bakış

A06B-6117-H205, FANUC hareket sistemlerinde kullanılan ve her iki kanalda da sabit çıkışa sahip kompakt iki eksenli bir sürücü düzenine ihtiyaç duyan çift eksenli Alpha i servo amplifier modülüdür.

Halka açık yedek listelerinde bu model sürekli olarakAiSV-20/20, bu da kabininin spindle veya güç kaynağı bölümlerinde değil, Alpha i çift eksenli servo ailesine yerleştirir.

Pratik makine servisinde, bu tür bir modül genellikle mevcut bir kontrol sistemini orijinal tahrik mimarisinde tutmak için seçilir.Bu önemli çünkü çift eksenli FANUC amplifikatörleri normalde sadece voltaj ve akım ile eşleşmez., aynı zamanda kabine düzenine, iletişim yapısına ve makine üzerinde zaten kullanılan tam eksen eşleştirmesine göre.

Bu nedenle, en yararlı ürün sayfası konumlandırması teknik ve doğrudan: Bu, FANUC Alpha i iki eksenli servis modülü, değiştirme, onarım ve kurulu makine desteği için.

Halka açık referanslar da H205 ailesine net bir elektrik profili veriyor.

Listeler genellikle283 ̊325/339 V giriş,240 V maksimum çıkış,yaklaşık 5 kW güç bağlamı, ve6.5 L ve M eksenlerinde nominal çıkış akımı.

Bu, modülü, Alpha i servo aralığının daha küçük simetrik çift eksenli bölümüne yerleştirir ve bu, 20/40 veya 40/80 sınıfları gibi karışık kapasiteli modüllerden ayırt etmek için kullanışlıdır.

Ana Özellikler

AiSV-20/20 Sınıfının Neden Önemli Olduğu

A06B-6117-H205 ile ilgili en pratik şeylerden biri, her iki kontrol edilen eksenin de aynı çıkış sınıfına ait olmasıdır.Bu simetri, modülün orijinal olarak eşit sınıf eşleştirilmiş eksenlerin etrafında inşa edilen makinelere uyum sağlamasına yardımcı olur..

Ayrıca, kabine fotoğraflarında benzer görünen ancak farklı bir akım ailesine ait olan daha büyük Alpha i modüllerine karşı amplifikatörü tanımlamayı kolaylaştırır.

Çift eksenli bir modül olduğu için, alıcılar normalde tek bir elektronik birim olarak değil, tam bir makine tahrik yapısının bir parçası olarak değerlendirirler.

Bu nedenle, tam model kimliği, "servo sürücü" veya "hareket amplifikatörü" gibi genel tanımlardan daha önemlidir.

Endüstriyel kullanıcılar için, doğru bir AiSV-20/20 değiştirme, bilinen makine davranışını minimal mimari değişimle geri getirmekle ilgilidir.

Sık Sorulan Sorular

S1: A06B-6117-H205 ne tür bir üründür?
FANUC Alpha i çift eksenli servo güçlendirici modülü, kamu listelerinde AiSV-20/20 olarak tanımlanmıştır.

Pratik CNC kullanımında, bir amplifikatör biriminden iki servo ekseni tahrik eder ve genellikle genel amaçlı bağımsız bir sürücü olarak hizmet etmek yerine mevcut bir makineyi desteklemek veya geri yüklemek için elde edilir.

S2: AiSV-20/20 tanımı neden önemlidir?
Alıcıya modülün, her iki eksende de aynı akım seviyesine sahip belirli bir Alpha i çift eksenli sınıfa ait olduğunu söyler.

Değiştirme işlerinde bu detay önemlidir, çünkü birçok FANUC makinesi sabit bir dolap düzeni ve sabit bir servo sınıfı etrafında inşa edilmiştir.Bu yüzden aileyi doğru bir şekilde eşleştirmek başvuru hatalarından kaçınmanıza yardımcı olur..

S3: 5 kW ve 6.5 A rakamları gerçek seçimde yararlı mıdır?
Evet, bu değerler bunun daha yüksek kapasiteli 40/80 veya 160/160 sınıfı birim yerine nispeten kompakt bir iki eksenli Alpha I modülü olduğunu göstermeye yardımcı oluyor.

Servis mühendisleri için bu rakamlar yararlıdır, çünkü amplifikatörü yakın aile üyelerinden ayırt etmenin ve kurulu eksen yük aralığına uygun olup olmadığını onaylamanın hızlı bir yolunu sağlar.

S4: Bu esas olarak bir yedek ve servis ürünü mü?
Halka açık kaynaklar, yüklü sürücü donanımları için tipik olan CNC parçaları, onarım ve değişim kanalları aracılığıyla sunar.

Alıcılar normalde mevcut bir makineyi çalıştırmak, orijinal kontrol mimarisini korumak ve farklı bir aile etrafında amplifikatör düzenini yeniden tasarlamaktan kaçınmak için bu modeli alırlar.

S5: Alıcılar sipariş vermeden önce neyi doğrulamalı?
Alıcılar, kurulu birimdeki tam parça numarasını, AiSV-20/20 aile ismini, iki eksenli mimarisi ve makinenin orijinal tahrik ve iletişim düzenini doğrulamalıdır.

FANUC amplifikatörleri için, doğru aile ve eksen eşleşmesi genellikle geniş kategori benzerliklerinden daha önemlidir.
