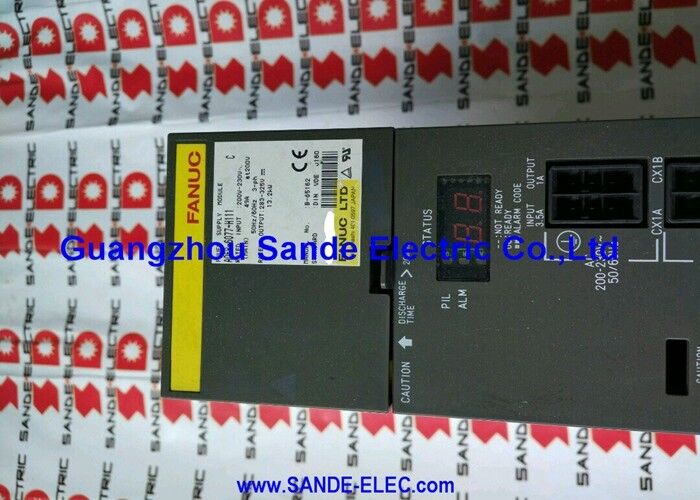

A06B-6120-H045 Fanuc güç kaynağı modülü A06B6120H045 AO6B-6I2O-HO45

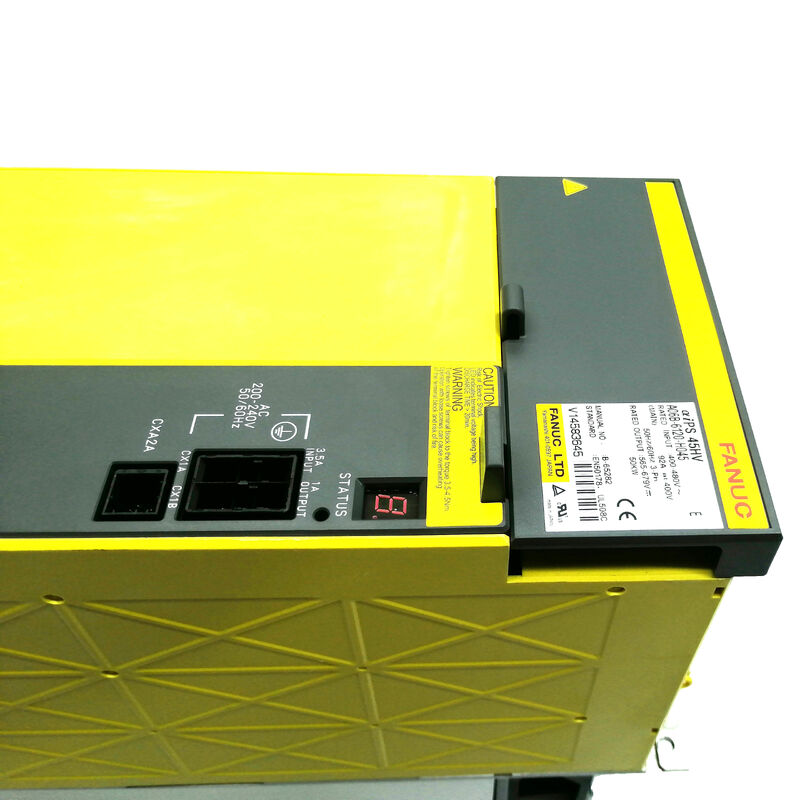

Fanuc A06B-6120-H045 | Alpha i HV Güç Kaynağı PSM-45HVi — 150mm Kasa, 1200V Transistörler, 50kW, 400–480V Giriş, Kablolama PCB'si A16B-2203-0637, AL-A / AL-2 Fan Arızası

Genel Bakış

Fanuc A06B-6120-H045 , Fanuc'un birinci nesil alpha i HV (yüksek voltaj) güç kaynağı ailesinin 50kW'lık modülüdür — A06B-6120 serisi, tesis beslemesinden doğrudan 400–480V üç fazlı güç alır ve bunu HV dereceli alpha i servo ve iş mili amplifikatörlerinin güvendiği 565–679V DC bara seviyesine yükseltir.

150mm genişliğindeki kasası, onu elektrik kabininde ayıran fiziksel tanımlayıcıdır: 200V serisindeki en büyük PSM sınıflarından daha dar, ancak 90mm veya 60mm modüllerden önemli ölçüde daha geniştir, bu da 1200V dereceli transistörlerle çalışan 50kW, 92A'lık bir tasarımın ısı dağılımı ve bileşen alanı gereksinimlerini yansıtır.

1200V transistör derecesi rastgele değildir.

Bu modülün ürettiği DC bara, normal çalışma sırasında düşük uçta 565V ile yüksek uçta 679V arasında salınır ve aktif rejenerasyon olayları sırasında bunun üzerinde geçici zirveler görülür. Bu barayı anahtarlayan transistörlerin, zirve bara voltajının oldukça üzerinde engelleme voltajı derecelerine sahip olması gerekir — 1200V derecesi gerekli güvenlik payını sağlar.

Bu, 200V aiPS ailesi (A06B-6110) ile HV ailesi (A06B-6120) arasındaki en net mühendislik farklarından biridir: HV transistörleri tamamen farklı bir spesifikasyona sahiptir, sadece 200V tasarımından ölçeklendirilmek yerine yükseltilmiş bara voltajı için seçilmiştir.

A06B-6120-H045 içindeki kablolama PCB'si, Fanuc parça numarası A16B-2203-0637'yi taşır.

Bu kart, modülün dahili devreleri ile harici besleme ve DC bara bağlantıları arasındaki arayüz işlevlerini yönetir. Diğer alpha i PSM kart montajları gibi, standart kanallardan bağımsız bir yedek parça olarak mevcut değildir — kart seviyesinde bir arıza teşhis edildiğinde modül değişimi veya uzman kart onarımı servis yollarıdır.

Anahtar Özellikler

150mm Kasa — Kabinet Planlaması ve Mekanik Uyumluluk

150mm genişlik, PSM-45HVi'yi 200V alpha i ailesindeki birkaç orta menzilli modülle aynı kasa sınıfına yerleştirir. Bir HV sürücü rafında, PSM-45HVi, DC bara tarafında alpha i HV SVM ve SPM modülleriyle, diğer tarafta ise AC reaktörü ve besleme bağlantılarıyla çevrilidir.

Mekanik düzen, 200V serisiyle aynı bara düzenini takip eder — DC bağlantısı için üst ve alt bara bağlantıları, kontrol gücü ve alarm sinyalleri için yan konektörler.

PSM-45HVi için tasarlanmış bir makine, kabinet yuvasına 150mm için boyutlandırılmış olacaktır; farklı genişlikte bir modül takmak, montaj düzeninde fiziksel değişiklik gerektirir.

Yeni bir üretim için PSM-45HVi tedarik eden makine üreticileri için 150mm standart formatı, modülün HV ailesi için Fanuc tarafından belirtilen aynı montaj donanımını ve bara montajlarını kullanan sürücü raflarına entegre olduğu anlamına gelir.

Yedek parça tedarik eden bakım mühendisleri için 150mm formatı, kullanışlı bir doğrulama parametresidir — sipariş vermeden önce yedek ünitenin 150mm varyantı olduğundan emin olun, çünkü A06B-6120 ailesi farklı kasa genişliklerine sahip çeşitli güç sınıflarını kapsar.

565–679V DC Bara — Neden Bu Voltajlar

400V AC üç fazlı beslemenin yaklaşık 566V (400 × √2) tepe hat-hat voltajı vardır. PSM-45HVi'nin giriş doğrultucusundaki üç fazlı diyot köprüsü, DC bara kapasitörlerini boşta bu tepe değerine şarj eder — bu nedenle düzenlenmiş çıkış aralığının 565V alt sınırı.

Aktif ön ucun voltaj düzenlemesi altında, bara normal çalışma sırasında 565–679V aralığında tutulur. Üst sınır, aşırı voltaj koruma devresi (AL-7) müdahale etmeden önceki izin verilen maksimum bara voltajını temsil eder.

Hızlı iş mili yavaşlaması sırasında — örneğin, 22kW'lık bir iş mili motorunun 6000 rpm'den iki saniyeden kısa sürede sıfıra inmesi — motor bir jeneratör gibi davranır, bara doğru akım gönderir. Aktif ön uç, bara voltajının AL-7'ye tırmanmasına izin vermek yerine bu enerjiyi 400V beslemesine geri çevirir.

Bu aktif rejenerasyonun etkinliği, PSM-45HVi'nin yüksek ataletli iş milleri olan büyük makineler için neden belirtildiğini açıklar; bu olmadan, ağır bir iş mili yavaşlamasından kaynaklanan rejeneratif enerji çok büyük bir deşarj direnci gerektirir ve vardiya boyunca tekrarlanan iş mili hızlanmaları ve yavaşlamaları sırasındaki kabinet ısı yükü ciddi olurdu.

Fan Alarmları: HV Sistem Bağlamında AL-2 ve AL-A

PSM-45HVi, 200V alpha i PSM ailesiyle aynı çift fan mimarisini kullanır ve AL-2 (dahili fan) ile AL-A (harici soğutucu fan) arasındaki alarm ayrımı, 50kW çıkışta daha düşük güç seviyelerinden daha fazla aciliyet taşır.

50kW'da, nominal yük altında 1200V transistör modüllerinde üretilen ısı önemli düzeydedir.

Harici soğutucu fanı (A90L-0001-0509), bu ısıyı gidermenin birincil mekanizmasıdır — transistörlerin monte edildiği kanatlı soğutucu bloğundan ortam havasını geçirir. Bu fan durursa (AL-A), soğutucu sıcaklığı hızla yükselir. Ne kadar hızlı olduğu yüke bağlıdır: üretim kesiminde 50kW çıkışta, fan olmadan sıcaklık artış hızı kısmi yüke göre önemli ölçüde daha hızlıdır.

Ortam sıcaklığı ile AL-3 (soğutucu aşırı ısınması) koruma eşiği arasındaki fark saatler yerine dakikalar içinde tüketilir. Bu nedenle, üretimdeki bir PSM-45HVi'de AL-A, kaydet ve devam et alarmı değil, dur ve araştır alarmıdır.

Dahili fan (A90L-0001-0441#39), farklı ama eşit derecede önemli bir rol oynar: modül kasası içindeki kontrol PCB'sinin termal ortamını yönetir. PCB sıcaklığı, elektrolitik kapasitörlerin ve kontrol kartındaki diğer sıcaklığa duyarlı bileşenlerin uzun vadeli güvenilirliğini etkiler.

AL-2 (dahili fan durdu) acil fan değişimi gerektirir — dahili fan arızalı iken devam eden çalışma, kontrol kartı bileşenlerinin yaşlanmasını modülün hizmet ömrünü ölçülebilir şekilde kısaltan bir hızda hızlandırır.

Her iki fan da ayrı ayrı stoklanan yedek parçalardır ve tüm modülün değiştirilmesi gerekmeden değiştirilebilir.

Sahada Hala Mevcut Olan Birinci Nesil A06B-6120

A06B-6120 birinci nesil HV aiPS serisi, A06B-6110 200V ailesiyle aynı dönemde üretildi — yaklaşık 2004'ten 2000'lerin sonlarına kadar, A06B-6150 ikinci nesil HV serisi tarafından yerini almadan önce.

Bu üretim penceresinde üretilen makineler şimdi on beş yıla yaklaşmış veya aşmış durumda, bu da sahada bulunan PSM-45HVi ünitelerinin proaktif termal bileşen incelemesi ve fan değişiminin güçlü bir ekonomik mantık oluşturduğu yaş aralığına girdiğini gösteriyor.

Büyük bir işleme merkezinde plansız bir üretim duruşu — PSM-45HVi için tipik makine — planlanmış bir bakım duruşundan önemli ölçüde daha yüksek bir saatlik arıza süresi maliyetine sahiptir.

SSS

S1: PSM-45HVi, 400V Avrupa beslemesine ek olarak 480V Kuzey Amerika beslemesinde de kullanılabilir mi?

Evet. 400–480V giriş aralığı, hem Avrupa'da standart olan 400V beslemeleri hem de Kuzey Amerika endüstriyel tesislerinde yaygın olan 480V (hat-hat) üç fazlı beslemeleri kapsar. Hem 50Hz hem de 60Hz desteklenir.

Modülün aktif ön ucu, bu giriş aralığının tamamında DC bara çıkışını 565–679V içinde düzenler, tesis beslemesinin 400V/50Hz veya 480V/60Hz olmasına bakılmaksızın tutarlı performans sağlar.

S2: PSM-45HVi AL-3 (soğutucu aşırı ısınması) gösterdiğinde, bu her zaman bir soğutma arızası mıdır, yoksa arızalanan bir transistörü gösterebilir mi?

AL-3, soğutucu üzerindeki bir termal sensörün eşiğini aşmasıyla tetiklenir. En yaygın neden, gözden kaçırılan veya ertelenen bir soğutma arızasıdır — AL-A (harici fan durdu) veya hava akışını engelleyen toz ve talaş birikimiyle tıkanmış bir soğutucu.

Normalden daha yüksek boşta akım çeken arızalanan bir transistör de aşırı ısı üretebilir ve fan çalışırken bile soğutucu sıcaklığını AL-3 eşiğine itebilir.

AL-3, her iki fanın da çalıştığı doğrulandığında ve soğutucu kanatları temiz olduğunda meydana gelirse, transistör modülleri incelenmelidir. AL-A, AL-3'ten önce geldiyse, önce soğutmayı geri yükleyin; soğutucu soğuduğunda AL-3 temizlenecektir ve aşırı ısınma olayı kısa sürdüyse transistörler zarar görmemiş olabilir.

S3: PSM-45HVi'nin birinci nesil A06B-6120 serisi, ikinci nesil HV aiPS modülleriyle nasıl ilişkilidir? Bir yedek ataması var mı?

İkinci nesil alpha i HV PSM ailesi A06B-6150 serisi atamasını taşır. A06B-6150-H045, A06B-6120-H045'in ikinci nesil eşdeğeridir, aynı 400–480V giriş ve aynı 565–679V DC bara çıkışında aynı 50kW çıkışı sağlar.

İkisi de aynı sonraki alpha i HV amplifikatör modülleriyle (A06B-6127 SVM, A06B-6121 SPM) uyumludur. Arızalanan bir A06B-6120-H045'in yerine bir A06B-6150-H045 takmak, herhangi bir parametre değişikliği veya kablolama ayarlaması gerektirmez.

S4: A06B-6120-H045 kablolama PCB'si A16B-2203-0637'dir. Bu, diğer A06B-6120 serisi modüllerde kullanılan aynı kart mıdır?

A16B-2203-0637 özellikle A06B-6120-H045'te bulunur. Diğer A06B-6120 serisi modüller (farklı güç sınıfları) farklı kart parça numaraları kullanabilir.

H045 için kart seviyesinde bir onarım tedarik ederken, A16B-2203-0637 ataması tam olarak eşleştirilmelidir — farklı bir A06B-6120 varyantından bir kartın ikame edilmesi, kart spesifikasyonlarının eşleştiğinin doğrulanması olmadan uygun değildir.

Çoğu saha durumu için, tüm ünite değişimi, kart seviyesinde tedarikten daha pratiktir.

S5: PSM-45HVi girişinin bir fazı kaybettiğinde hangi AL kodu görünür ve nasıl araştırılmalıdır?

AL-E, modülün açık faz koşulu tespit ettiğini gösterir — üç AC giriş fazından birinin eksik veya ciddi şekilde azaldığı anlamına gelir. Araştırma adımları: tüm üç giriş sigortasını ayrı ayrı kontrol edin (tek fazlı açık bir sigorta yaygın bir nedendir ve her zaman görsel inceleme ile görülemez — sürekliliği doğrulamak için bir multimetre kullanın), modüle besleme yapan devre kesicinin bir kutupta açılmadığından emin olun ve yük altında PSM-45HVi giriş terminallerindeki üç faz voltajını ölçerek bir besleme kablosu hatasını dışlayın. AL-E, dahili bir PSM hatası göstermez; bu bir besleme kalitesi olayıdır.
