Kullanılmış Fanuc A860-2109-T302 — Alpha i Serisi Mil Konum Kodlayıcısı, 10.000 RPM, 68mm Flanş

Ürün Özeti

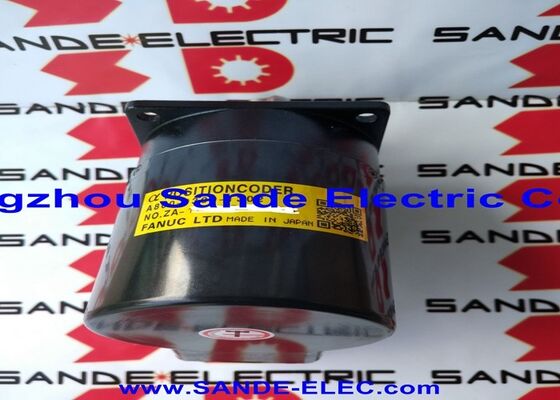

Parça Numarası: A860-2109-T302

Ayrıca Şöyle Aranır: A8602109T302, Fanuc A860-2109-T302, FANUC A8602109T302

Ürün Tipi: Alpha i Serisi Mil Konum Kodlayıcısı (Harici Mil Kodlayıcısı)Durum: Kullanılmış

Yerine Geçer / Güncellenir: A860-0309-T302

Sınıflandırma: Fanuc Alpha i Serisi Yüksek Hızlı Mil Geri Besleme Kodlayıcısı — 10.000 RPM, 68mm Kare Flanş, 50mm Merkez Delik, 17-Pin Entegre Konnektör

Bu Parça Gerçekte Nedir

Sipariş vermeden önce bir nokta açıklığa kavuşturulmalıdır. A860-2109-T302 bir mil konum kodlayıcısıdır — Fanuc CNC'ye konum ve hız verilerini geri beslemek için makinenin miline monte edilen harici bir döner kodlayıcıdır. Bir servo motor değildir ve bir motorun içine yerleştirilmiş bir darbe kodlayıcısı değildir. Mil burnuna veya mil muhafazasına cıvatalanan, 50mm merkez deliği aracılığıyla doğrudan mil şaftına bağlanan ve 17-pinli konektörü aracılığıyla CNC sürücü sistemine gerçek zamanlı dönme geri beslemesi ileten bağımsız bir kodlayıcı ünitesidir.

Mil konum kodlayıcıları, CNC'nin rijit kılavuz çekme, Cs kontur kontrolü (mil-C-ekseni olarak) ve senkronize diş açma için doğru mil açısal konumuna ihtiyaç duyduğu CNC tornalama tezgahlarında, işleme merkezlerinde ve çok eksenli makinelerde kullanılır. Çalışan bir mil kodlayıcısı olmadan, bu işlemler kullanılamaz — CNC, yalnızca hızı değil, mil yönünü veya açısal konumu kontrol edemez.

A860-2109-T302, eski A860-0309-T302'nin Alpha i serisi yedeğidir. İki parça uyumlu makinelerde işlevsel olarak değiştirilebilir — daha yeni A860-2109-T302, bu konum kodlayıcısı spesifikasyonu için mevcut Fanuc üretim tanımıdır.

Teknik Özellikler

Mil Konum Geri Beslemesi Neden Önemlidir

Konum geri beslemesi olmayan bir CNC mili tek işlevli bir bileşendir — bir hıza komut edilebilir ve o hızda çalışır, ancak kontrol, mil şaftının herhangi bir anda nerede olduğunu bilmez. Bu sınırlama, modern CNC takım tezgahlarının yapması beklenen işlerin önemli bir bölümünü dışlar.

Rijit kılavuz çekme kılavuz çekme döngüsü sırasında milin Z ekseni ile tam açısal-doğrusal senkronizasyonu korumasını gerektirir. Takım aşağı inerken, mil besleme hızına ve diş adımıma tam olarak eşleşen bir hızda dönmelidir. Herhangi bir açısal konum hatası, dişlide bir adım hatasına veya kırık bir kılavuza neden olur. Mil konum kodlayıcısı, bu senkronizasyonu mümkün kılan açısal geri beslemeyi sağlar; olmadan, rijit kılavuz çekme kullanılamaz ve makine, doğal adım doğruluğu sınırlamalarına sahip yüzer kılavuz tutuculara geri döner.

Tornalama tezgahlarında diş açma — tek noktalı diş açma — her devirde bir referans açısal konumu (diş başlangıç darbesi) tanımlayan mil konum kodlayıcısına bağlıdır, böylece kesme aleti her geçişte tam olarak aynı açısal konumda devreye girer. Çoklu başlangıçlı dişler ve hassas Acme veya kare dişler, bu senkronizasyonu birden fazla geçiş boyunca gerektirir. A860-2109-T302, CNC'nin bu işlev için kullandığı devir başına konum referansını sağlar.

Cs kontur kontrolü — tornalama merkezleri ve çoklu görev makinelerinde frezeleme ve konturlama işlemleri için milin kontrollü bir C ekseni olarak çalışması — milin bir servo ekseni gibi davranmasını gerektirir. Açısal konum komut edilmeli, tutulmalı ve doğrusal eksenlerle enterpole edilmelidir. Bir hız sensörü yeterli değildir; mil servo çözünürlüğünde konum geri beslemesi gereklidir. Mil konum kodlayıcısı, mil sürücüsü ile CNC'nin eksen enterpolasyon motoru arasındaki boşluğu doldurur.

Maksimum 10.000 rpm hızında, A860-2109-T302, yüksek performanslı işleme merkezi ve tornalama merkezi millerinin tam hız aralığını kapsar. Bu tür harici bir konum kodlayıcısı kullanan çoğu üretim CNC mili, 6.000 ila 12.000 rpm arasındaki tepe hızlarında çalışır — A860-2109-T302 bu aralıkta rahatlıkla yer alır ve sıfıra yakın rpm'de düşük hızlı C-ekseni konturlamasından maksimum hızda metal gidermeye kadar geçerli geri besleme verileri sağlar.

Kullanılmış Durum — Burada Ne Anlama Geliyor

Bu A860-2109-T302 kullanılmış bir ünitedir. Diş açma ve kılavuz çekme doğruluğunun bağlı olduğu bir CNC miline geri besleme sağlayan bileşen söz konusu olduğunda önemli olduğu için bu açıkça belirtilmiştir.

Kullanılmış mil kodlayıcılarının satış sonrası pazarda geçerli bir yeri vardır. A860-2109-T302 optik tabanlı bir döner kodlayıcıdır — çalıştığında doğru çalışır. Doğru çalışan bir kodlayıcıda, çözünürlüğünü veya doğruluğunu zamanla bozan bir aşınma mekanizması yoktur. Kullanılmış kodlayıcılarda arızalanan fizikseldir: optik diskte kirlenme, hasarlı rulmanlar, bükülmüş veya korozyona uğramış konektör pimleri, darbeden kaynaklanan çatlak muhafaza veya tekrarlanan bükülmeden kaynaklanan hasarlı kablo ve konektör. Bunlar incelenebilir koşullardır.

Disk durumu, konektör bütünlüğü ve rulman hissi için incelenmiş ve optik bölüme soğutucu sıvısı girişi belirtisi göstermeyen kullanılmış bir A860-2109-T302, yeni bir tane ile aynı geri besleme doğruluğunu sağlayabilen işlevsel bir ünitedir. Makinesi durmuş ve yeni bir ünitenin teslim süresi ve maliyeti olmadan üretime geri dönmek için bir mil kodlayıcısına ihtiyaç duyan bir makine için iyi bir kullanılmış A860-2109-T302 pratik çözümdür.

Sıfır birikmiş saat garantisi isteyen alıcılar yeni bir ünite belirtmelidir. Doğrulanmış arızalı bir kodlayıcıyı makineyi üretime döndürmek için değiştiren ve devreye alma sırasında işlevi doğrulama teknik yeteneğine sahip alıcılar, kullanılmış bir üniteyi tamamen uygun bulacaktır.

A860-2109-T302 vs A860-0309-T302: Güncelleme Açıklaması

standart Fanuc Alpha i kodlayıcı kablosunu kabul eder. Kablo yönlendirmesi, konektör gövdesine yakın keskin bükülmelerden kaçınmalı ve kablonun her mil başlatma-durdurma döngüsünde bükülmemesi için sabitlenmelidir. Konektör contası kurulumda kontrol edilmelidir — mil ortamı tipik olarak soğutucu sisi içerir ve sızdıran bir konektör contası zamanla kirliliğin pimlere ulaşmasına izin verir., aynı konum kodlayıcısı spesifikasyonu için eski tanımdır — orijinal alfa serisi güncel olduğunda üretilen makinelerin orijinal makine belgelerinde ve parça listelerinde görünen parça numarasıdır. A860-2109-T302, Alpha i kodlayıcı serisi güncellemesinin bir parçası olarak yayınlanan mevcut Fanuc üretim tanımıdır.İki parça

işlevsel olarak değiştirilebilirdir uyumlu makinelerde. Makine belgeleri A860-0309-T302'yi gerektiriyorsa, A860-2109-T302 doğru yedektir. Fiziksel montaj boyutları (68mm kare flanş, 50mm merkez delik), konektör pin çıkışı (17-pin) ve CNC arayüzü aynıdır. A860-2109-T302'yi A860-0309-T302 yerine kullanırken herhangi bir parametre değişikliği veya kablolama modifikasyonu gerekmez.Bu güncelleme, A860-2109-T302'nin her iki parça numarası için de aramalarda görünmesinin nedenidir — her iki tanım ile orijinal olarak belirlenmiş makinelerin kurulu tabanını kapsar.

Kurulum ve Entegrasyon

A860-2109-T302,

68mm kare cıvata deseni flanşı aracılığıyla mile monte edilir ve 50mm merkez delik aracılığıyla mil şaftına bağlanır. Çoğu makinede, bir kuplaj elemanı — tipik olarak körüklü veya disk tipi esnek bir kuplaj — kodlayıcı deliğini mil şaftı yatağına bağlar, küçük açısal ve eksenel hizasızlığı hesaba katarak dönme hareketini doğru bir şekilde iletir. Kuplaj tasarımı önemlidir: herhangi bir salınımı olan bir şaft üzerindeki rijit bir bağlantı, kodlayıcı rulmanlarına döngüsel yük bindirecek ve hizmet ömrünü kısaltacaktır.17-pinli entegre konektör

standart Fanuc Alpha i kodlayıcı kablosunu kabul eder. Kablo yönlendirmesi, konektör gövdesine yakın keskin bükülmelerden kaçınmalı ve kablonun her mil başlatma-durdurma döngüsünde bükülmemesi için sabitlenmelidir. Konektör contası kurulumda kontrol edilmelidir — mil ortamı tipik olarak soğutucu sisi içerir ve sızdıran bir konektör contası zamanla kirliliğin pimlere ulaşmasına izin verir.Kurulumdan sonra, üretim çalıştırmadan önce Fanuc CNC'nin mil teşhis ekranlarıyla mil kodlayıcı işlevini doğrulayın. Mil her iki yönde dönerken konum geri besleme sayacının doğru şekilde arttığını ve devir başına bir referans sinyalinin algılandığını onaylayın. Arızalı bir kodlayıcı nedeniyle Cs ekseni veya rijit kılavuz çekmenin devre dışı bırakıldığı sistemlerde, makine üreticisinin devreye alma belgelerine göre CNC parametrelerinde bu işlevleri yeniden etkinleştirin.Uyumlu CNC Sistemleri ve Amplifikatörleri

A860-2109-T302,

Fanuc αi serisi mil amplifikatörleri (αiSP)

ile entegrasyon için tasarlanmıştır ve Fanuc CNC Serisi 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32i ile uyumludur. Harici mil geri beslemesinin gerekli olduğu Fanuc αi mil sürücülerini çalıştıran makineler için standart mil konum kodlayıcısıdır.Tüm Fanuc kontrollü makineler harici bir mil kodlayıcısı gerektirmez — bazı mil motor konfigürasyonları, mil motorunun içine yerleştirilmiş bir kodlayıcı kullanır. A860-2109-T302, kodlayıcının mil motorundan ayrı olduğu ve doğrudan mil şaftına bağlandığı harici monte edilmiş mil konum geri beslemesi

içindir. Makinede mevcut olarak harici bir kodlayıcı yoksa ve mil konumlandırma özellikleri gerekmiyorsa, konum kodlayıcısı gerekmez. Rijit kılavuz çekme, diş açma senkronizasyonu veya Cs kontur kontrolü gerekiyorsa ve makine harici bir kodlayıcı için tasarlanmışsa, A860-2109-T302 parçadır.Tipik UygulamalarCNC tornalama merkezi rijit kılavuz çekme ve diş açma.

CNC tornalama tezgahları ve Fanuc αi sistemleri tarafından kontrol edilen tornalama merkezlerinde tek noktalı diş açma ve rijit kılavuz çekme döngüleri, burada mil konum kodlayıcısı, CNC'nin Z ekseni hareketiyle enterpole ettiği devir başına referans ve açısal konum verilerini sağlar.

İşleme merkezi rijit kılavuz çekme.A860-2109-T302'nin rijit kılavuz çekmenin gerektirdiği konum geri beslemesini sağlamak için mile harici olarak monte edildiği dikey ve yatay işleme merkezlerinde senkronize kılavuz çekme döngüleri. Gerilim-basınç kılavuz tutuculara olan ihtiyacı ortadan kaldırır ve daha tutarlı diş derinliği kontrolü sağlar.

Çoklu görev makinesi ve tornalama-freze merkezi Cs ekseni kontrolü.Tornalama-freze merkezleri ve çoklu görev makinelerinde milin kontrollü bir döner eksen olarak enterpole edildiği, milin C ekseni olarak frezeleme, delme ve konturlama işlemleri için kullanıldığı, merkez dışı konumlarda, mil konum geri beslemesini servo çözünürlüğünde gerektirir — A860-2109-T302'nin sağladığı işlev.

Yüksek hızlı işleme merkezi milleri.Kodlayıcının nominal hızı, milin tam çalışma aralığına uyduğunda ve tam hız zarfı boyunca geçerli geri besleme verileri sağladığında, 10.000 rpm'ye kadar mil hızlarına sahip işleme merkezlerinde mil konum geri beslemesi.

SSSS1: A860-2109-T302 bir servo motor mu yoksa bir kodlayıcı mı?

Bu bir

harici mil konum kodlayıcısıdır (kodlayıcı)

— servo motor değildir. Makine miline monte edilen ve αi mil amplifikatörü aracılığıyla Fanuc CNC'ye açısal konum ve hız verileri gönderen bağımsız bir döner geri besleme cihazıdır. CNC tornalama tezgahları ve işleme merkezlerinde rijit kılavuz çekme, senkronize diş açma ve Cs kontur kontrolünü etkinleştirmek için kullanılır. Fanuc parça numaralarındaki A860 ön eki tutarlı bir şekilde kodlayıcı ve geri besleme cihazlarını tanımlar, motorları değil (A06B ön ekini taşırlar).S2: A860-2109-T302 eski A860-0309-T302'nin yerine doğrudan geçecek mi?Evet — A860-2109-T302, A860-0309-T302'nin mevcut Alpha i serisi halefidir ve

doğrudan işlevsel bir yedektir

. Montaj boyutları (68mm kare flanş, 50mm delik), konektör tipi (17-pin) ve CNC arayüzü aynıdır. A860-2109-T302'yi A860-0309-T302 yerine kullanırken herhangi bir kablolama değişikliği veya parametre modifikasyonu gerekmez. Makinenizin parça listesi A860-0309-T302'yi gösteriyorsa, A860-2109-T302'yi güvenle sipariş edin.S3: Bu kodlayıcı arızalandığında hangi CNC işlevleri kullanılamaz hale gelir?Arızalı veya eksik bir A860-2109-T302, mil açısal konum geri beslemesi gerektiren herhangi bir CNC işlevini devre dışı bırakır. Çoğu makinede bu,

rijit kılavuz çekme, tek noktalı diş açma senkronizasyonu ve Cs kontur kontrolü

anlamına gelir ve kodlayıcı değiştirilene kadar kullanılamaz. Yalnızca hızla mil çalışması (sabit RPM kesme) genellikle etkilenmez, çünkü bu işlev harici konum kodlayıcısı yerine mil amplifikatörünün kendi hız geri beslemesini kullanır.S4: Kullanılmış bir kodlayıcı satın almak, yeni bir üniteye kıyasla ek risk taşır mı?Bir miktar risk vardır, ancak yönetilebilir. Döner optik kodlayıcılar normal kullanımda aşınmaz — arızalanan fiziksel hasardır: kirlenmiş optik disk, hizasızlıktan kaynaklanan rulman arızası veya soğutucu maruziyetinden kaynaklanan konektör korozyonu. İncelenmiş ve bu koşullardan hiçbirini göstermeyen kullanılmış bir kodlayıcı, yeni bir tane ile aynı şekilde performans gösterecektir. Pratik yaklaşım, makineyi üretime döndürmeden önce CNC'nin mil teşhis ekranını kullanarak kurulumdan hemen sonra işlevi doğrulamaktır. Kodlayıcı doğru yanıt vermezse, sorun hemen görünür ve ünite iade edilebilir veya değiştirilebilir.

S5: A860-2109-T302 tüm Fanuc CNC denetleyicileriyle çalışır mı?

Bu,

Fanuc αi serisi mil amplifikatörleri

ve üzerinde çalıştıkları CNC platformları ile uyumludur — Seriler 0i-D/F, 16i, 18i, 21i, 30i, 31i ve 32i. Orijinal α serisi (gayri-i) amplifikatörlerle veya farklı kodlayıcı arayüz protokolleri kullanan Fanuc β serisi mil sürücüleriyle uyumlu değildir. Sipariş vermeden önce, makinenin mil amplifikatörünün bir αiSP ünitesi olduğunu ve mevcut kablolamanın standart 17-pin Alpha i kodlayıcı kablosu olduğunu doğrulayın.
