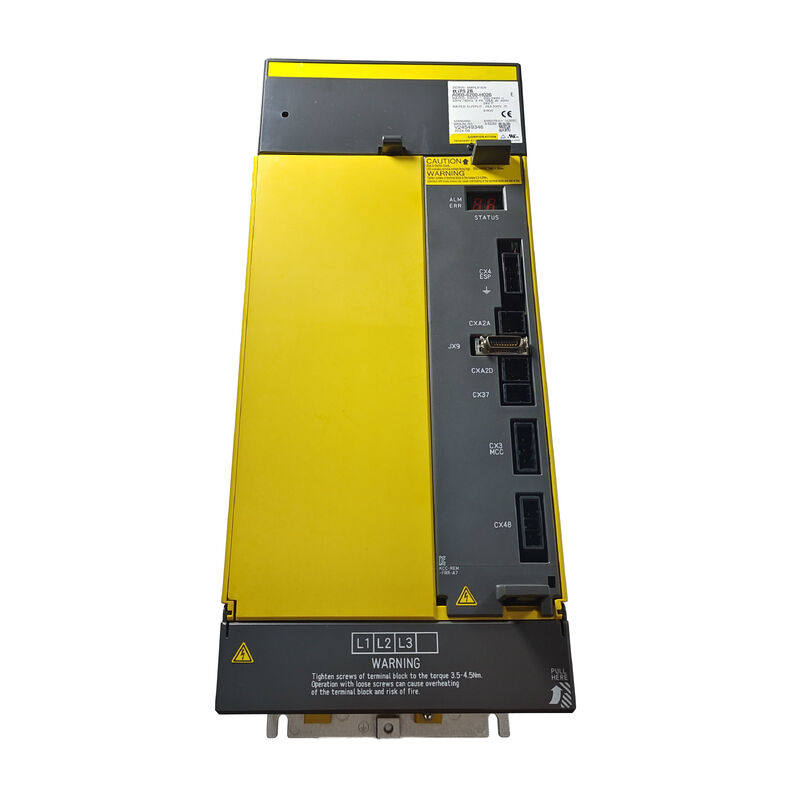

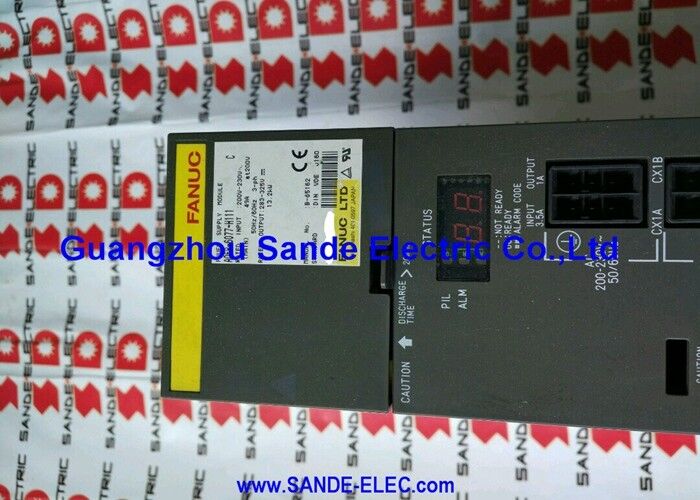

Fanuc A06B-6200-H008 | αiPS-7.5 Güç Kaynağı Modülü — 200–240VAC / 33A Giriş, 283–339VDC / 9.4kW Çıkış, Güç Rejenerasyonu, αi-B Serisi

Genel Bakış

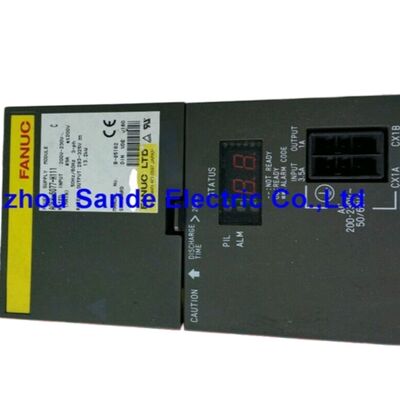

Fanuc A06B-6200-H008 , üç fazlı 200–240VAC'yi 33A'da 9.4kW nominal çıkışlı 283–339VDC bara dönüştüren, aktif güç rejenerasyonuna sahip kompakt bir αiPS-B serisi güç kaynağı modülü olan αiPS-7.5'tir.

A06B-6200 αiPS-B serisi ürün gamındaki giriş-orta seviye ürün olarak αiPS-7.5, küçük-orta ölçekli CNC makine konfigürasyonlarını hedefler — birkaç αiSV-B servo ekseni hafif-orta akımda artı daha küçük bir αiSP-B iş mili modülü, burada birleşik tepe anlık talep 9.4kW bara kapasitesi dahilinde kalır.

H008'in iki üretim versiyonu mevcuttur: orijinal αiPS-7.5 ve revize edilmiş αiPS-7.5-B ("-B" nesli αiSV-B ve αiSP-B amplifikatörleriyle eşleşir).

Bu iki versiyon aynı parça numarasına (A06B-6200-H008) sahiptir ancak dahili donanım revizyonlarında farklılık gösterir.

Bir yedek sipariş ederken, hangi neslin şu anda takılı olduğunu belirtmek — modülün etiketinden veya makine üreticisinin belgelerinden doğrulanır — doğru revizyonun sağlanmasını ve bağlı αi-B amplifikatör modülleriyle olası uyumluluk sorunlarını önler.

33A girişten 9.4kW bara çıkışıyla αiPS-7.5, αiPS-B serisindeki en kompakt PSM'dir ve hala anlamlı bir çok eksenli ve iş mili kombinasyonunu destekler.

Küçük VMC'ler (dikey işleme merkezleri), orta düzey iş mili gücüne sahip kompakt CNC tornalar ve iş mili gücünün 5.5–7.5kW sınıfında olduğu ve iki ila üç hafif servo eksenin sürücü konfigürasyonunu tamamladığı delme-dokunma merkezleri için uygun şekilde belirtilmiştir.

Anahtar Özellikler

αiPS-7.5 vs αiPS-7.5-B — İki Nesil, Bir Parça Numarası

A06B-6200-H008, hem orijinal αiPS-7.5'i hem de daha sonraki αiPS-7.5-B revizyonunu kapsar. Her ikisi de aynı AC giriş parametrelerinden aynı 9.4kW / 283–339VDC bara çıkışını sağlar ve aynı parça numarasına sahiptir.

"-B" revizyonu, PSM'yi B nesli αiSV-B ve αiSP-B amplifikatörleriyle uyumlu hale getirir, bu amplifikatörlerin ara bağlantı ve iletişim protokolleriyle eşleşen donanım revizyonlarını içerir.

Bir makine αiSV-B veya αiSP-B amplifikatörleriyle (mevcut nesil αi-B sistemi) donatıldığında, H008'in αiPS-7.5-B varyantı doğru PSM'dir.

Orijinal αiPS-7.5'i bir -B sistemine takmak — veya tam tersi — iletişim alarmlarına veya düzensiz PSM'den amplifikatöre sinyalleşmeye neden olabilir.

Fanuc αi-B sistemleriyle deneyimli servis sağlayıcılar, makinede fiziksel olarak hangi neslin takılı olduğunu, ister dahili donanım revizyon işaretlerinden ister makinenin yapılandırma belgelerinden belirleyebilir ve uygun H008 neslini yedek olarak tedarik edebilir.

9.4kW Bara Kapasitesi — Pratik Makine Konfigürasyonu

9.4kW DC bara çıkışı aşağıdaki gibi kombinasyonları destekleyebilir: bir αiSP-5.5 iş mili modülü (5.5kW iş mili nominal) artı iki ila üç αiSV servo modülü hafif ila orta akımda (örneğin, orta menzilli eksenler için her biri 1.25kW), veya daha yüksek güçlü bir iş mili (αiSP-7.5, 7.5kW sınıfı) bir ila iki hafif servo eksenle. 9.4kW birleşik tepe talebini aşan konfigürasyonlar, bir sonraki kapasite seviyesindeki αiPS-11 (A06B-6200-H011) gerektirir.

9.4kW sınırı, eşzamanlı tepe talebi için geçerlidir — iş milinin ve tüm eksenlerin asla eşzamanlı olarak maksimum yüklerine ulaşmadığı bir makine, hesaplamanın önerdiğinden daha yüksek bir etkili marjla çalışacaktır.

Tam eşzamanlı tepe yükleri için muhafazakar PSM boyutlandırması, en zorlu üretim dizileri sırasında AL-04 (DC bağlantı düşük voltajı) alarmlarına karşı koruma sağlar.

Çift Fan Soğutma — Termal Yönetim Detayları

αiPS-7.5'in çift fan düzeni, dahili ve harici soğutma görevlerini ayırır. Dahili fan (A90L-0001-0580#B), modül muhafazasının içindeki kontrol PCB'si ve doğrultucu bileşenleri üzerinde havayı dolaştırır.

Harici fan (A90L-0001-0576), ana güç transistörlerinin ısı yükünü dağıttığı harici soğutucu kanatçıkları üzerinde havayı zorlar. Her iki fan da gerçek zamanlı olarak izlenir: dahili fan durduğunda modül AL-02 üretir ve harici fan durduğunda, termal aşırı yüklenme henüz oluşmamış olsa bile AL-10 üretir.

Fan sağlığı izleme, termal hasar oluşmadan önce uyarı sağlar — 9.4kW'da kritik bir özellik, ana transistörler üzerinden sürekli güç akışı önemli sürekli ısı üretir.

Fanları planlanmış bir bakım döngüsünde değiştirmek (fanın nominal yatak ömrüne uygun olarak) üretim sırasında alarm kaynaklı acil durdurmaları önler.

SSS

S1: A06B-6200-H008 (αiPS-7.5) ile A06B-6115-H006 (PSMR-5.5i) arasındaki fark nedir?

A06B-6115-H006, daha önceki αi PSR serisinden (direnç rejenerasyonu) olup, DC baraından 9.4kW sağlar ancak rejeneratif frenleme enerjisini harici bir deşarj direncine yönlendirir.

A06B-6200-H008, αiPS-B serisinden (aktif güç rejenerasyonu) olup, aynı 9.4kW bara çıkışını sağlar ancak frenleme enerjisini aktif olarak AC güç şebekesine geri döndürür. αiPS-B daha yeni nesil bir üründür, daha yüksek verimliliğe sahiptir ve harici bir deşarj direnci ünitesi gerektirmez.

İki ürün birbirinin yerine kullanılamaz — ilgili amplifikatör nesillerine uygun farklı bara konektör sistemleri ve 24V dağıtım şemaları kullanırlar.

S2: αiPS-7.5 ve αiPS-7.5-B aynı parça numarasına sahip — makinemde hangi versiyonun olduğunu nasıl anlarım?

Modülün ön etiketi veya dahili PCB işaretleri genellikle donanım revizyonunu gösterir.

Makine üreticisinin elektrik belgeleri veya BOM'u (malzeme listesi), orijinal kurulumun αiPS-7.5 mi yoksa αiPS-7.5-B mi olduğunu belirtir. Bu belgeler mevcut değilse, Fanuc eğitimli bir servis sağlayıcısı modülün fiziksel incelemesi yoluyla takılı versiyonu belirleyebilir.

Yedek temin ederken her zaman hangi nesli istediğinizi bildirin — yetkin bir tedarikçi göndermeden önce revizyonu onaylayacaktır.

S3: A06B-6200-H008 için hangi giriş devre kesici derecesi gereklidir?

Üç fazlı 200V'da 33A nominal giriş ile, AC branşman devresi kesicisi, PSM başlangıç ani akımı ve normal çalışma sırasında yanlış açılmaları önlemek için 33A'nın üzerinde derecelendirilmelidir. Fanuc'un kurulum kılavuzları genellikle minimum kesici derecesi olarak nominal giriş akımının 1.25 ila 1.5 katını önerir, bu da αiPS-7.5 için 41–50A minimum verir.

Kesin kesici tipi, kesme kapasitesi ve termal-manyetik veya elektronik açma karakteristiği, kurulumun yerel elektrik koduna uymalıdır. Orijinal kesici seçimi için makine üreticisinin elektrik spesifikasyon belgesiyle koordinasyon kurun.

S4: A06B-6200-H008, daha önce A06B-6110-H008 (αi PS-7.5) kullanan bir makine konfigürasyonunu güçlendirebilir mi?

A06B-6110-H008 ve A06B-6200-H008, her ikisi de 283–339VDC baraından 9.4kW sağlar. Ancak, farklı amplifikatör nesillerine hizmet ederler: A06B-6110 serisi birinci nesil αi servo amplifikatörler (A06B-6114 SVM serisi) için tasarlanmıştır, oysa A06B-6200 serisi αi-B nesli (A06B-6220/6221 SVM-B serisi) için tasarlanmıştır.

Bara konektör donanımı ve 24V dağıtımı nesiller arasında farklılık gösterir. Birinci nesil αi amplifikatörlere sahip bir makinede -B nesli PSM'yi değiştirmek desteklenen bir konfigürasyon değildir — PSM neslini takılı amplifikatör nesliyle eşleştirin.

S5: A06B-6200-H008 AL-04 (DC bara düşük voltajı) gösterdiğinde doğru teşhis dizisi nedir?

AL-04, DC bara voltajının minimum eşiğin altına düştüğünü gösterir.

Her üç fazın da mevcut ve dengeli olduğunu doğrulamak için her faz voltajını ölçerek üç fazlı AC girişini kontrol ederek başlayın. Giriş devre kesicinin açılmadığını kontrol edin. AC hat reaktörünün (varsa) sağlam olduğunu ve bağlantılarının güvenli olduğunu doğrulayın.

AC beslemesi sağlıklı görünüyorsa, modülün LED durumunu gözlemleyerek DC bara kapasitör şarjını kontrol edin — modül normalde etkinleştirmeden önce "şarj tamamlandı" gösterir. Ön şarj dizisi (AL-05) daha önce alarm olarak kaydedilmişse, ön şarj devresi veya DC bara kapasitörleri bozulmuş olabilir ve uzman incelemesi gerektirebilir.

AC besleme durumunu doğrulamadan AL-04'ü temizlemek için tekrar tekrar güç döngüsü yapmayın.
