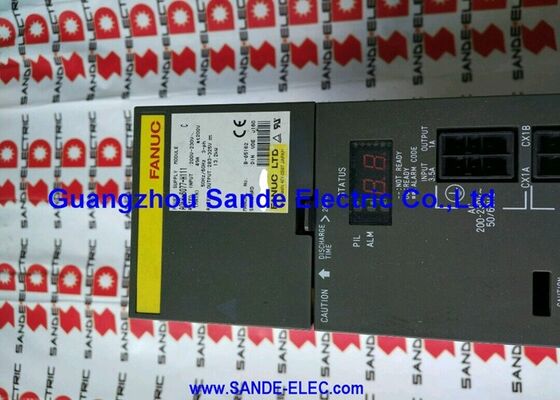

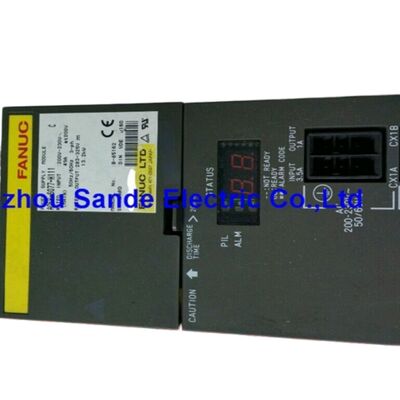

A06B-6220-H026#H600 Fanuc Servo Amplifikatör Modülü A06B6220H026#H600 A06B-6220-H026#H600

Fanuc A06B-6220-H026#H600 | αi-B İş Mili Yükseltici Modülü — AiSP-26, 283–339V / 105A Giriş, 128A / 240V Çıkış, αi Serisi CNC İş Mili Sürücüsü

Genel Bakış

Fanuc A06B-6220-H026#H600 , Fanuc'un A06B-6220 αi-B iş mili serisindeki AiSP-26 iş mili yükseltici modülüdür ve 283–339V DC bara üzerinde 105A girişten 128A nominal çıkış sağlar.

αi-B ürün neslinin bir parçası olarak, önceki alfa serisi SPM modüllerine göre önemli bir evrimi temsil eder: daha ince fiziksel profil, geliştirilmiş termal yönetim ve modern yüksek performanslı işleme merkezi kurulumlarını destekleyen Fanuc'un αi serisi CNC kontrolleriyle uyumluluk.

AiSP-26 adlandırmasındaki "26", bu modülün tasarlanmış olduğu iş mili motoru güç sınıfını ifade eder — büyük işleme merkezlerinde, yüksek hızlı işleme sistemlerinde ve ağır tornalama merkezlerinde kullanılan 26kW sınıfı αi iş mili motorları, iş mili sürücüsünden sürekli 26kW çıkış gerektiren maksimum malzeme kaldırma oranında iş mili gücü sağlar.

128A nominal çıkışta, AiSP-26, iş milinin tam sürekli torkunu nominal güç noktasında sürdürmek için gerekli akım kapasitesine sahiptir ve iş mili hızlanması sırasındaki kısa süreli tepe akımları için de pay bırakır.

#H600 soneki, bunu AiSP-26'nın standart 200V giriş serisi varyantı olarak tanımlar.

Fanuc'un αi-B serisi hem 200V hem de 400V giriş varyantlarında mevcuttur — #H600 adlandırması bu modülü 200V (283–339V DC bara) kategorisine yerleştirir, bu da standart voltajlı sahalarda 400V iş mili sürücülerinin gerektireceği yükseltici transformatör olmadan standart üç fazlı 200–240V AC altyapısına bağlı makineler için uygundur.

Anahtar Özellikler

αi-B Serisi Mimari — Yeni Nesil İş Mili Kontrolü

αi-B serisi, Fanuc'un mevcut nesil entegre servo ve iş mili yükseltici platformunu temsil eder. Eski alfa serisi (A06B-6078/6088/6102) ile karşılaştırıldığında, αi-B, modül başına kabin rayı alanını azaltan daha ince modüler bir yapı kullanır ve αi serisi PSM'den (αi serisi A06B-6220 güç kaynağı modülleri) çekilen paylaşımlı bir DC bara kullanır.

αi-B modüllerinin azaltılmış fiziksel derinliği, birden fazla yükseltici modülü yan yana takıldığında daha sıkı kabin paketlemesine olanak tanır.

αi-B platformundaki iş mili kontrol algoritması, birden çok nesil boyunca rafine edilmiş HRV (Yüksek Tepki Vektörü) kontrol gelişmelerini içerir.

AiSP-26'nın 26kW sınıfı bir αi iş mili motorunu sürmesi için bu, iş mili yük geçişleri sırasında hızlı tork tepkisi anlamına gelir — kesici takım sert bir malzeme bölgesine girdiğinde veya iş milinin sabit yüzey hızını korumak için hızı hızla ayarlaması gerektiğinde — ve işlenmiş yüzey kalitesinin tutarlılığını belirleyen doğru tork düzenlemesi.

αi-B serisinin geliştirilmiş teşhis mimarisi, eski nesle kıyasla daha ayrıntılı alarm kodları ve daha hızlı alarm yanıtı anlamına gelir, bu da bir arıza olayı ile CNC operatörü tarafından tanımlanması arasındaki süreyi azaltır.

Modül, alarm durumlarını LED göstergelerinde görüntülerken, CNC'nin alarm ekranı tam alarm kodunu ve açıklamasını sağlar.

İş Mili Fonksiyonları — Cs Konturlama, Rijit Kılavuz Çekme, Senkronizasyon

AiSP-26'nın Tip B arayüzü (αi-B modülleri için standart), modern CNC işleme merkezlerinin ve tornalama merkezlerinin güvendiği gelişmiş iş mili fonksiyonlarının tam paketini etkinleştirir. Cs konturlama kontrolü, iş milini bir döner konum ekseni olarak kullanır — bir tornalama merkezinde bu, ayrı bir indeksleme mekanizması olmadan iş parçası yüzeyinde ve çevresinde frezeleme, delme ve diş açma işlemlerini mümkün kılar.

Rijit kılavuz çekme, her diş adımı boyunca iş mili açısal konumunu Z ekseni doğrusal ilerlemesiyle senkronize eder, yüzen aynayı ortadan kaldırır ve yüzen sistemlerin eşleşemeyeceği diş kalitesiyle yüksek hızlı kılavuz çekmeyi sağlar.

İş mili senkronizasyonu, çift iş millili bir torna tezgahındaki iki iş milini koordine eder, iş parçasının ana iş milinden alt iş miline aktarılması sırasında açısal hızlarını ve konumlarını eşleştirir.

128A çıkış kapasitesiyle AiSP-26, bu servo modlu iş mili operasyonlarını — basit hız düzenlemesinden daha yüksek akım kontrol bant genişliği gerektiren — Cs konturlama için düşük hızlarda yetersiz iş mili sürücüleri kullanıldığında ortaya çıkan akım payı sorunları olmadan sürdürür.

SSS

S1: AiSP-26 akım derecesiyle hangi αi iş mili motorları eşleştirilir?

128A nominal çıkış, 22–26kW sürekli güç aralığındaki αi serisi iş mili motorlarına karşılık gelir, özellikle büyük işleme merkezleri ve tornalama merkezlerinde kullanılan αi22/12000 ve αi26 sınıfı motorlar.

Belirli motor modeli, modüle yüklenen parametre yapılandırmasını belirler — nominal akım, hız sensörü tipi ve kontrol katsayıları, iş milinin çalıştırılabilmesi için doğru şekilde ayarlanması gereken motora özgü parametrelerdir.

S2: #H600 soneki diğer sonek varyantlarından nasıl ayırt edilir?

#H600 soneki, standart 200V serisi αi PSM tarafından üretilen 283–339V aralığındaki DC bara voltajları için tasarlanmış standart 200V giriş serisi modülünü tanımlar. #H580 gibi diğer sonek varyantları, 400V yüksek voltaj serisini (565–679V DC bara'dan çalışır) tanımlar.

İki seri birbirinin yerine kullanılamaz — güç dönüştürme aşamaları, transistör voltaj dereceleri ve motor çıkış voltajı 200V ve 400V giriş modülleri arasında farklılık gösterir. Bir iş mili modülü değişimi sipariş etmeden önce her zaman makinenin PSM'sini ve güç altyapısı türünü doğrulayın.

S3: αi-B serisi "daha ince bir profil" kullanır — bu, fiziksel olarak eski A06B-6088 alfa iş mili modülleriyle nasıl karşılaştırılır?

αi-B iş mili modülleri, A06B-6088 birinci nesil alfa SPM modüllerinden önemli ölçüde daha ince bir derinliğe sahiptir, bu da kabin rayı başına daha fazla modüle olanak tanır.

αi-B ayrıca eski alfa serisinden farklı bir bara bağlantı sistemi ve konektör standardı kullanır — iki seri aynı sürücü rayında fiziksel olarak birbirinin yerine kullanılamaz.

Alfadan αi-B'ye yükseltilen bir makine, iş mili ve servo modüllerine ek olarak PSM'yi ve potansiyel olarak sürücü rayı montaj donanımını değiştirmeyi gerektirir.

S4: A06B-6220-H026#H600 ile hangi CNC kontrolleri uyumludur?

αi-B serisi iş mili modülleri, FANUC 30i/300is/300i, 31i/310is/310i (A5 ve standart) ve 32i/320is/320i kontrol serileriyle, ayrıca αi serisi sürücü konfigürasyonlarıyla donatılmış daha eski 15i, 16i, 18i ve 21i kontrolleriyle uyumlu olan αi serisi iş mili seri arayüzü üzerinden iletişim kurar.

Belirli firmware revizyonu ve CNC yazılımı seçenek seti, mevcut iş mili fonksiyonlarının tam aralığını belirler — kurulumdan önce hedef CNC'nin iş mili arayüzü spesifikasyonunu αi-B serisi iş mili yükseltici belgeleriyle karşılaştırın.

S5: Üretim hizmetinde AiSP-26 için en olası arıza nedenleri nelerdir?

İş mili motoru yalıtımının bozulması, çıkış aşamasına arıza akımına neden olması en yaygın ani arıza senaryosudur — modülün arızalandığına karar vermeden önce her zaman motor sargısı yalıtımını koruyucu toprağa test edin (kabul edilebilir: birkaç yüz megaohm veya daha yüksek).

Soğutma fanı arızası nedeniyle termal aşırı yüklenme, en yaygın bakım kaynaklı arızadır; hem dahili elektronik fanın hem de herhangi bir harici soğutucu fanın rutin kontroller sırasında çalıştığı doğrulanmalıdır.

Yıllarca süren hizmet boyunca kontrol kartı bileşenlerinin yaşlanması, sert alarmlar olarak görünmeyen aralıklı Cs ekseni veya rijit kılavuz çekme hatalarına neden olabilir — bu aralıklı hatalar genellikle parametre ayarlaması yerine onarım gerektirir.
