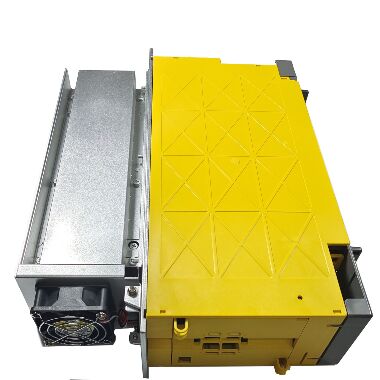

A06B-6200-H055 Fanuc Güç Tedarik Modülü A06B6200H055 FANUC AO6B-62OO-HO55

FANUC A06B-6200-H055 | Alpha i aiPS-55 Güç Kaynağı Modülü — 200–240V AC Giriş / 283–339V DC Çıkış / Rejeneratif

Çok Eksenli Alpha i Sürücü Kabinleri İçin DC Bus Temeli

A06B-6200-H055, aiPS-55'tir — üç fazlı AC'yi, bağlı tüm Alpha i servo amplifikatör modüllerine (αiSVM) ve iş mili amplifikatör modüllerine (αiSPM) aynı anda besleyen regüle edilmiş DC bus'a dönüştüren büyük kapasiteli bir Alpha i Güç Kaynağı Modülüdür. Tek bir eksen sürücüsü değil, tüm sürücü kabini için paylaşılan güç kaynağıdır.

200–240V AC girişten 283–339V DC bus çıkışı ile aiPS-55, Alpha i sürücü modüllerinin doğru çalışması için gereken hassas aralıktaki regüle edilmiş bus voltajını sağlar. 283V alt sınırı, minimum şebeke voltajında (-%10) tam motor kontrolü için yeterli DC bus boşluğunu korur; 339V üst sınırı, nominal girişteki regüle edilmiş çıkışı yansıtır.

A06B-6200 serisi, önceki A06B-6087/6088 PSM ailesinin Alpha i nesli karşılığıdır. A06B-6087-H137 PSM-37, 200–230V AC girişten 283–325V'de 43 kW sağlarken, A06B-6200 serisindeki aiPS-55, Alpha i neslinin daha geniş 200–240V AC giriş aralığı ile daha yüksek kapasite sağlar.

Anahtar Özellikler

Rejeneratif Kontrol — AC Beslemeye Enerji Geri Dönüşü

aiPS-55 aktif rejeneratif kontrol kullanır. Motor yavaşlaması sırasında, kinetik enerji motorlardan SVM modülleri aracılığıyla DC bus'a geri akar. aiPS-55'in rejeneratif kademesi, bu enerjiyi fren dirençlerinde dağıtmak yerine AC şebeke beslemesine geri döndürür. Yüksek ataletli eksen hareketleri ve sık yön değiştirmeleri olan işleme merkezleri için enerji geri kazanımı, hem işletme maliyetlerini hem de kabin termal yükünü azaltır.

PSM Seçim Notu

A06B-6200 ailesi birden fazla aiPS çıkış derecesini kapsar. Belirli bir sürücü yapılandırması için doğru modülü seçmek, yalnızca tepe değerlerini değil, bağlı tüm αiSVM ve αiSPM modüllerinin birleşik sürekli talebini hesaplamayı gerektirir. Yetersiz boyutlandırılmış bir aiPS, sürekli üretim yükleri altında açılır; aşırı boyutlandırma, işlevsel fayda olmadan maliyet israfına neden olur.

SSS

S1: A06B-6200-H055'in sürücü kabinindeki rolü nedir?

aiPS-55, kabindeki tüm Alpha i sürücü modülleri için paylaşılan DC bus güç kaynağıdır. Gelen üç fazlı AC'yi, bağlı her αiSVM servo modülünün ve αiSPM iş mili modülünün çektiği regüle edilmiş bir DC bus'a dönüştürür. Tek bir eksen sürücüsü değildir — tüm sürücü kabininin dayandığı güç temelidir.

S2: A06B-6200-H055 ile eski A06B-6087/6088 PSM ailesi arasındaki fark nedir?

A06B-6200 ailesi, daha sonraki i-Serisi CNC nesli için tasarlanmış ve daha geniş bir giriş voltaj aralığını (200–240V AC) ve buna karşılık gelen daha geniş bir DC bus çıkış aralığını (283–339V) kabul eden Alpha i neslidir. A06B-6087/6088 serisi, daha dar bir 200–230V AC giriş aralığı ve 283–325V DC çıkışına sahip önceki Alpha neslidir. Aynı paylaşımlı bus mimarisi rolünü üstlenirler ancak kendi CNC ve sürücü nesillerine uyumludurlar.

S3: aiPS-55, ağır rejeneratif frenleme olmadan bir bus aşırı voltaj alarmı gösteriyor. Bu ne anlama geliyor?

Ağır yavaşlama olmadan normal yük altında bus aşırı voltajı, PSM içindeki aktif doğrultucu veya rejeneratif kontrol kademesindeki bir arızaya işaret eder — bir IGBT veya kontrol devresi artık bus'ı doğru şekilde düzenlemiyor. Sıfırlayıp çalışmaya devam etmeyin — kontrolsüz bir bus voltajı yükselmesi, bağlı SVM ve SPM modüllerine zarar verebilir. PSM servis veya değişim gerektirir.

S4: A06B-6200-H055'in değiştirilmesi herhangi bir CNC parametre değişikliği gerektirir mi?

Hayır. PSM, CNC parametreleri depolamaz. Fiziksel değişimden sonra, eksenleri etkinleştirmeden önce gücü geri yükleyin ve bağlı sürücü modüllerindeki doğru DC bus voltajını doğrulayın. Tüm güç bağlantılarını kontrol edin ve üretim çalıştırmadan önce CNC'den sürücü zincirine giden fiber veya dijital iletişim bağlantısının sağlam olduğunu onaylayın.

S5: Belirli bir makine için doğru aiPS kapasitesi nasıl seçilir?

Makinenin tipik görev döngüsü altındaki tüm bağlı αiSVM ve αiSPM modüllerinin sürekli akım talebini toplayın. Bu toplam, gereken minimum PSM derecesini belirler. aiPS-55, eşzamanlı eksen hızlanması sırasındaki birleşik tepe talebi için boşluk sağlar, ancak sürekli derecelendirme, PSM'nin sürekli üretim yüklerini açılmadan sürdürüp sürdüremeyeceğini belirler. Aşırı boyutlandırılmış bir PSM güvenlidir ancak gereksizdir; yetersiz boyutlandırılmış bir PSM sürekli yük altında arızalanır.
