Kullanılmış Fanuc A02B-0280-B502 Servo Sürücü İyi durumda A02B-0280-B502

Fanuc A02B-0280-B502

Genel bakış

BuFanuc A02B-0280-B502Fanuc Serisi 0i Model A işleme merkezi platformu için entegre CNC kontrol ünitesidir. Endüstriyel işleme tarihinde en yaygın olarak kullanılan CNC kontrol sistemlerinden biridir.

Serisi 0i, Fanuc'un orta yelpazedeki CNC teklifini, neredeyse yüksek seviye işlevselliği getirmek için tasarlanmıştı (çok eksenli interpolasyon, sert dokunma, araç tazminatı,PMC merdiven mantığı) rekabetçi bir maliyet noktasında mümkün olan en geniş kurulu araç makinesi tabanına.

MA varyantı özellikle işleme merkezi uygulamalarını kapsamaktadır. Dikey ve yatay frezeleme, çok eksenli konturlama ve otomatik araç değiştirme sistemleri olan işleme merkezleri.

Tam bir CNC kontrol ünitesi olarak, A02B-0280-B502, CPU, ROM, RAM, LCD / MDI arayüz devre, I / O genişleme otobüsü ve servo iletişim arayüzünü tek bir arka panel montajına entegre eder.

Sahada, bu birim makinenin aksı servo sürücülerine, iğne sürücüsüne, PMC I / O modüllerine ve operatör panelini arayüz kablolarına bağlı olarak makinenin operatör panelinin arkasında yer almaktadır.

Kontrol, tüm kontrol edilen eksenlerde G-kod programının yürütülmesinden pozisyon döngüsünün kapanmasına kadar tüm hareket döngüsünü yönetir.

The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactA02B-0280-B502 üzerinde inşa edilen makineler, 1990'ların sonlarından 2000'lerin başlarına kadar Mazak, Mori Seiki, Makino, Okuma, Doosan,ve standart CNC olarak 0i platformunu benimseyen bir dizi Tayvanlı ve Koreli makine üreticisi.

Ana Özellikler

Serisi 0i-MA “0i Nesli İşleme Merkezi CNC

Fanuc ürün ailesi adındaki "0i", daha önceki 0 Serisi (0-MA, 0-MC),0-TA) ve günümüzde üretimde olan modern 0i-D ve 0i-F platformlarına köprü kuruldu.Model A işareti, 0i serisi içindeki ilk donanım neslini tanımlarken, MA, TA (dönüştürme) veya FA (transfer makinesi) aksine, işleme merkezi varyantını belirler.

Pratikte, Serisi 0i-MA, kendi çağında işleme merkezi kullanıcılarının gerektirdiği programlama ve operasyonel özellikleri sağladı:Daha önceki Fanuc Serisi 0 ve Serisi 15 parça programlarıyla uyumlu G-kod programlaması (mevcut programlar değiştirilmeden çalıştırılır), konserve sondaj ve freze döngüleri, araç yarıçapı telafi, çalışma koordinat sistemleri (G54 G59), kesme uzunluğu ölçümü ve standart sert dokunma.

PMC (programlanabilir makine denetleyicisi) makinenin I / O mantığını işliyor ¢ araç değiştiricisi sıralaması, palet sıkıştırma, soğutma sıvısı kontrolü, kapı kilitleri ¢ CNC hareket kontrolünden ayrı,CNC'nin servo kontrol döngüsünden bağımsız makine mantığı işlemini tutan iki işlemci mimarisinde.

CNC mimarisi ¢ Panel Arkasında Entegre Kontrol

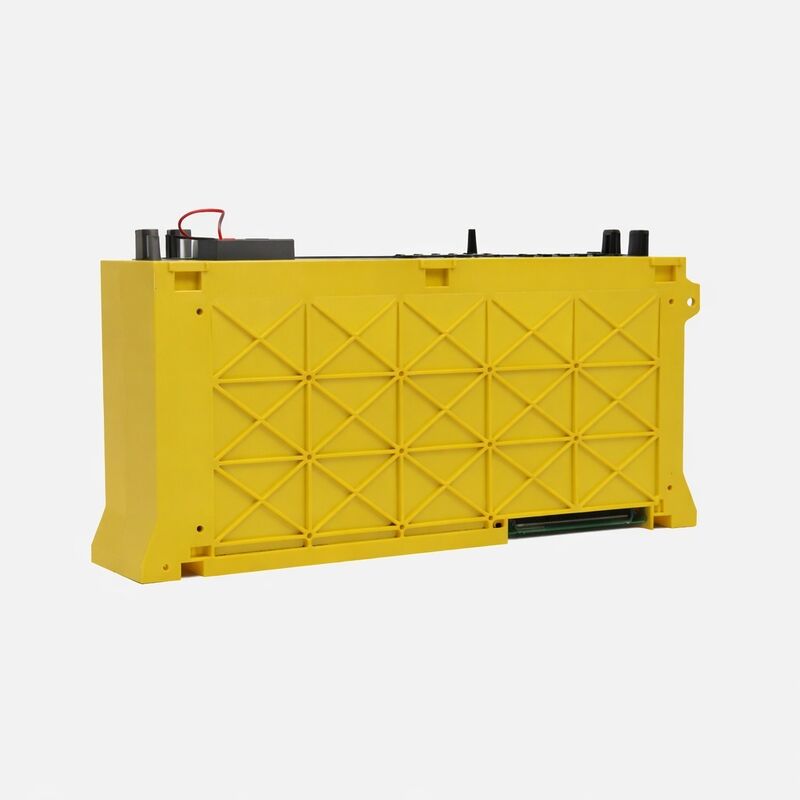

A02B-0280-B502, operatör ekranının ve klavyenin arkasına monte edilen arka panel birimidir. Fanuc'un 0i mimarisinde, bu birim ana CPU kartını içerir,Eksen servo arayüzü, PMC işlemcisi, parça programları ve parametreleri için bellek ve iletişim arayüzleri.

Operatör ekranı (LCD), MDI klavye ve makine operatörü düğmeleri, standartlaştırılmış arayüz kabloları aracılığıyla B502 ünitesine bağlanan ayrı parçalardır.

Bu modüler mimari, kontrol donanımından ayrı bir ekran, önemli bir servis özellikliydi: arızalı bir ekran veya klavye, tüm CNC ünitesinin değiştirilmesini gerektirmedi.Ve tam tersi..

Pratikte, uzun süreli servis makinelerinde en fazla arıza eğilimli bileşen, kontrol ünitesi içindeki güç kaynağıdır.Ardından pil destekli RAM veri bozulması (yedek pil sona erdiğinde parametrelerin ve programın bir kısmının kaybına neden olur), ve sonunda LCD ekranın bozulması.

B502 kontrol ünitesinin kendisi genellikle temiz dolap ortamlarında sağlamdır.

RS-232C ve Program I/O ️ Makine İletişim

RS-232C seri iletişimi, A02B-0280-B502'yi kullanan makinelerde kısım program aktarımı için standart arayüzdü. Programlar bir PC, DNC denetleyici veya depolama aygıtından RS-232C üzerinden yüklenir,MDI'de düzenlendi, ve kontrolün iç hafızasından çalıştırılır.

RS-232C arayüzü ayrıca veri yedekleme

üretim DNC çalışması için RS-232C iletişimine ihtiyaç duyulan ortamlarda makineler için,A02B-0280-B502 arayüzünün yapılandırması DNC sisteminin iletişim parametrelerine uymalıdır..

Sık Sorulan Sorular

S1: A02B-0280-B502 ve A02B-0280 ailesindeki diğer B502 varyantları arasındaki fark nedir?

A02B-0280 ürün serisi içinde, farklı B5xx eklenti numaraları, eksen sayısının, spindle konfigürasyonunun ve donanım seçeneklerinin farklı kombinasyonlarını tanımlar.

B502 özel bir fabrika konfigürasyonudur. Bu konfigürasyon için tam eksen yeteneği, bellek boyutu ve seçenek seti, Fanuc'un B502 kodu için yapım özelliği ile tanımlanır.Bozuk bir üniteyi değiştirirken, Değiştirme, benzer bir sonek yerine tam parça numarasına (B502) uymalıdır.Farklı B5xx yapılandırmaları, aynı A02B-0280 serisi önekine rağmen düşüşle uyumlu olmayabilecek farklı donanımlara sahip..

S2: Yedek pil bozulduğunda parça programlarına ve parametrelerine ne olur?

A02B-0280-B502, kontrol devre dışı bırakıldığında parça programlarını, parametreleri, araç kaydırmalarını ve PMC verilerini depolayan SRAM belleğini sürdürmek için bir lityum pil kullanır.Akü voltajı asgari eşiğin altına düştüğünde, CNC panelinde bir alarm görünür (genellikle BAT alarmı veya düşük batarya uyarısı).

Akü değiştirmeden önce tamamen boşalırsa, tüm akü destekli veriler kaybolur. Parametreler yedek bir yedeklemeden yeniden yüklenmeli ve parça programları yeniden girilmeli veya yeniden aktarılmalıdır.Bataryayı yıllık olarak değiştirmek, sürekli üretim kullanımında 0i Serisi kontrol cihazları için standart bakım uygulamasıdır..

S3: A02B-0280-B502 alfa servo sürücülerle uyumlu mu?

0i Serisi Model A, S serisinden alfa servo sürücülerine geçiş döneminde tasarlandı.

A02B-0280 platformu, makine üreticisinin yapılandırmasına bağlı olarak hem S serisi sürücüleri (önceki kurulumlarda kullanılan) hem de erken alfa serisi servo amplifikatörlerini destekler.

B502 ünitesinde yapılandırılan özel servü arayüz türü, hangi tahrik jenerasyonunu desteklediğini belirler.

Kontrol ünitesini değiştirirken, yedek kontrol ünitesi makinenin mevcut tahrik sisteminde kullanılan servo arabirim tipine uymalıdır.Bu makine üreticisinin belgeleri veya mevcut kontrol ünitesinin iç yapılandırması doğrula.

S4: Seri 0 ve Seri 15 bölüm programları 0i-MA'da değişiklik yapmadan çalıştırılabilir mi?

Fanuc, 0i serisini daha önceki 0 ve 15 seri programlarıyla uyumlu hale getirmek için tasarladı.mevcut parça program kütüphaneleri ile makinelerin büyük kurulu tabanı göz önüne alındığında birincil tasarım gereksinimidir.

Doğrusal, dairesel ve konserve döngü komutlarını kullanan standart G-kod programları değiştirilmeden çalışır.0i'de bulunmayan 15 Serisi'ne özgü bazı gelişmiş işlevler küçük bir uyarlama gerektirebilir., ama rutin işleme programları doğrudan aktarılır.

Bu uyumluluk, 0i'nin tanıtım dönemi boyunca makine yükseltmeleri için önemli bir satış noktasıydı.

S5: Bir makinde A02B-0280-B502 kontrol ünitesinin değiştirilmesi neleri içerir?

Değiştirme şunları içerir:

(1) tüm parametre verilerinin, PMC merdiveninin, parça programlarının ve araç kaydırmalarının mevcut kontrolden kapatılmadan önce harici bir cihaza yedeklenmesi;

(2) mevcut üniteyi arka panel montajından çıkarmak, servo arayüz kablolarını, I/O modülü kablolarını, operatör paneli kablolarını ve güç kaynağını ayırmak;

(3) yedek üniteyi yerleştirmek ve tüm kabloları yeniden bağlamak;

(4) yedeklenen tüm verilerin yedekleme ünitesine geri getirilmesi;

(5) makineyi tekrar üretime sokmadan önce eksen referans konumlarını, servo parametrelerini ve PMC I/O işlevini doğrulamak.İşlem Fanuc 0i-A parametresi yapısı ile aşinalık gerektirir. Yanlış parametreler restorasyonu makinenin düzgün çalışmasını engelleyebilir..
