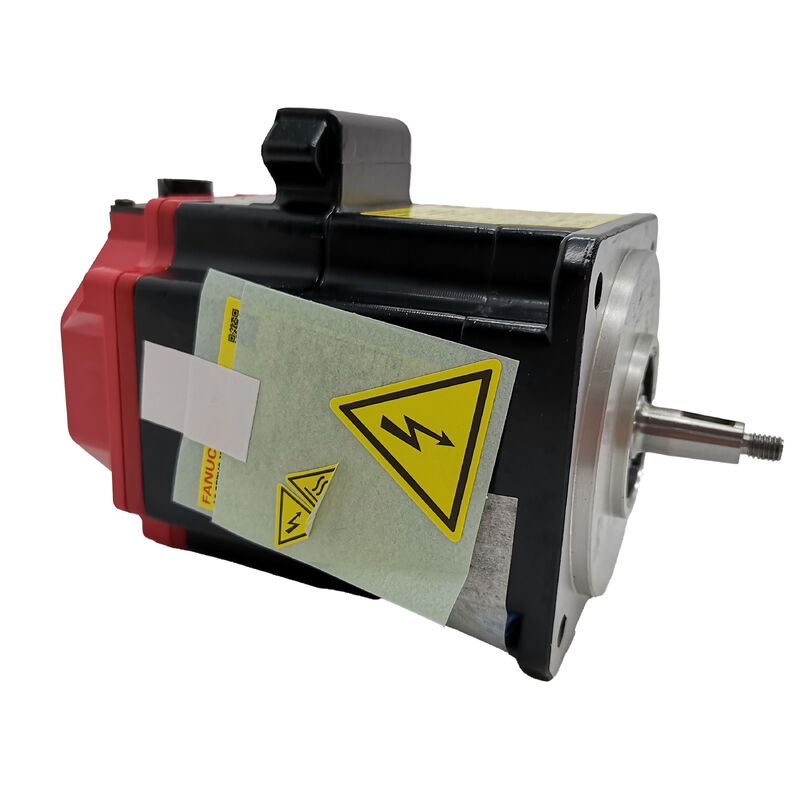

Fanuc A06B-0202-B000 AC Servo Motoru, αiF 1/5000, Taper Shaft, Mutlak A1000, İyi Durum

Ürün Genel Görünümü

Parça numarası:A06B-0202-B000

Ayrıca Aradığınız:A06B0202B000, FANUC A06B-0202-B000, FANUC A06B0202B000

Motor Model:αiF 1/5000

Durum:İyi ️ kullanılmış, denetlenmiş, operasyonel olarak doğrulanmıştır

Sınıflandırma:Fanuc Alpha iF Serisi AC fırçasız servomotoru 1 Nm durma tork, 5.000 rpm maksimum hız, Anahtarlı Taper Çubuk, Frensiz, Alpha i A1000 Mutlak Darbe Kodlayıcısı, IP65

Bu Birim hakkında

Burada listelenen A06B-0202-B000İyi durumda.Fanuc kontrolü altındaki ekipmanı çalıştıran ve yeni stokların teslim sürelerini beklemek yerine şimdi çalışacak bir yedekleme gerektiren tesisler için,gerçekçi bir fiyat noktasında iyi durumda bir birim genellikle doğru pratik cevaptır.

İyi durum, motorun asmanın bütünlüğü, mühürlenme durumu ve kodlayıcı evin hasarı için fiziksel olarak kontrol edildiği anlamına gelir.ve bir olarak temsil edilmez.Düzgün çalışan bir αiF 1/5000 makineye geri dönmeye hazır olması tam olarak bir motorun eksik bir ekseninden çekilmesine ihtiyaç duyan bir bakım ekibinin ihtiyacıdır.

Teknik özellikler

αiF 1/5000 ′′ Kompakt, Hızlı, Kesin Bir Konumda

Bazı akslar büyük durma torkları gerektirmez. araç dergisi indeksleme mekanizmaları, kompakt ATC kol sürücüleri, küçük döner konumlandırma masaları,ve çok eksenli işleme merkezlerindeki ikincil konumlandırma eksenleri, hızlı hareket eden ve kesin bir şekilde durabilen hafif yüklerin etrafında inşa edilmiştir.Bu uygulamalar için, 10 veya 15 Nm durma torklu bir motor aşırıdır.ve küçük bir noktada tekrarlanabilir konumlandırma doğruluğu sağlarHafif paket.

Bu αiF 1/5000.

Bir Newton metre durak torkhafif CNC yardımcı eksenlerin sürekli yük taleplerine eşittir.En fazla hız 5 bin rpmBu motor, αiF ailesindeki en hızlı motorlardan biridir.Alçak tork ve yüksek hız kombinasyonu, daha büyük bir motorun ağırlığı olmadan gerçek bir eksen performansı sağlar..

0% 95 güç faktöründe 0,5 kWmotorun benzer çıkışlı rakip tasarımlara göre daha az reaktif akım tükettiği anlamına gelir.Yüksek güç faktörü motorlarının bileşik etkisi, yüklenme ve panel termal yönetimine anlamlı katkıda bulunur..

İyi Durum  Dürüst Değerlendirme

Burada "iyi" kelimesinin özel bir anlamı var.İşe yarar durumda kullanılmış bir motordur. İşe geri dönmeden önce αiF serisi motorlarında neleri aramak gerektiğini bilen personel tarafından kontrol edilmiş bir motor..

Bu motor ne kadar iyi durumda?

Çapa geometri- konik ocağı denetlendi. uygun olmayan aletlerle tekrar tekrar çıkarılmış ve yeniden yerleştirilmiş veya fiziksel bir darbe geçirmiş konik ocağı,Boyut bütünlüğünü kaybedebilir ve güvenilir bir koplama bağlantısını imkansız hale getirebilirBu ünitenin koni sağlam.

Kodlayıcı kapak ve bağlantıA1000 darbe kodlayıcısı, motorun en pahalı servis edilebilir bileşenidir.Hasarlı bir bağlantısı olan bir tane, bağlantısı temiz durumda olan birinden çok daha az değerlidir..

IP65 mühürleme- motor gövdesinde mühürleme arızası veya soğutma sıvısının içeri girmesinin belirtileri yoktur. IP65'de motor toz ve yönlendirilmiş suya karşı korunur;Bozulmuş mühürler soğutucu sıvının sargılara ulaşmasına izin verir ve sonunda yalıtım arızaları üretir.

Dönüm ve rulman durumuMotor, değiştirilmesi gereken bir rulman olduğunu gösteren kabalık veya sürüklenme olmadan serbestçe döner.

Bu pratik, dürüst bir envanter açıklamasıdır. Motor kullanılır. Sıfır birikimli saatlerin mutlak kesinliğine ve fabrika kalibreli kodlayıcı hizalanmasına ihtiyaç duyan alıcılar yeni bir ünite belirtmelidir.Kısa bir zaman çizelgesinde rekabetçi bir fiyata çalışan 1/5000'e ihtiyaç duyan alıcılar.

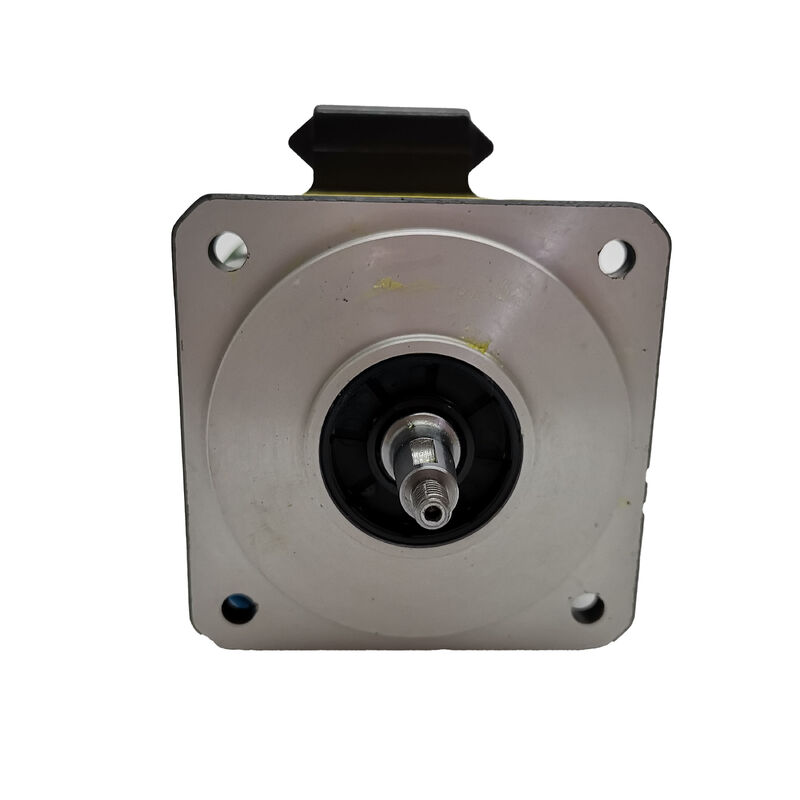

Taper Çubuk ve Anahtar: Kesinlik Eksenleri için Güvenli Koplama

Her A06B-0202-B000'de birAnahtarlı hassas öğütme konik ocağıBu bağlantı standardı iyi nedenlerle alet makinesi endüstrisi normudur.ve anahtar sadece sürtünme sıkıştırma yerine pozitif mekanik katılım yoluyla tork aktarır.

1 Nm durma torkunda, anahtar, şaft geometrisine göre mütevazı bir yük aktarmaktadır.Motor çıkarılıp yeniden kurulduğunda servis sırasında, rulman değişimi veya kodlayıcı değişimi Bu da motor değişikliğinden sonra eksen kalibrasyonu ve sonraki hata kontrollerinin basit olduğu anlamına gelir..

Akımlı bağlantının, kilitli bağlantı olmadan pürüzsüz bir delik gerektirdiği makineler için,A06B-0202-B100Aynı αiF 1/5000 ailesi içindeki varyant, düz bir pürüzsüz şaft taşır. Döner, hız, kodlayıcı ve diğer tüm özellikler aynıdır. Sadece şaft geometrisi farklıdır.

Fren Yok: Çoğu Uygulama için Doğru

B000 takmacasıElektromanyetik fren yokBu, yatay yardımcı eksenler ve varlık rotasyon yönü boyunca net bir yerçekimi kuvveti etkilemediği konumlandırma eksenlerinin çoğunluğu için standart baz çizgisi konfigürasyonudur.

Bu eksenlerde, Fanuc αi servo amplifikatörünün servo kilidinden durgunluk pozisyonu korunur.000,000 dönüş başına sayılır, amplifikatör sürekli olarak emredilen çubuk açısına doğru düzeltilir. Güvenilir, doğru ve ek 24V fren devresine, fren rölesine gerek kalmaz.veya CNC başlatma dizisinde fren zamanlaması.

Vertikal ekseler veya çekimsel yükü asmanın hareket yönü boyunca taşıyan eğimli beslemeler farklı bir meseledir.ve motor özellikleri bir fren içermelidir.Bu motor için fren varyantıA06B-0202-B300B000 yedek motorunu monte etmeden önce, eksen yöneliminin ve yük özelliklerinin frensiz bir motorla uyumlu olduğunu doğrulayın.

Alfa i A1000 Mutlak Darbe Kodlayıcısı: Yerelleştirme gerekmez

A06B-0202-B000Alfa i A1000 seri mutlak atım kodlayıcısı1000Fanuc αi servo amplifikatöründeki yedek batarya tarafından güç kesildiğinde, çok dönüşlü mutlak pozisyon tutulur.

Operasyonel sonuç basit ve önemli:CNC'yi çalıştır, eksen koordinatları hemen bilinir.. Hiçbir referans-dönüş döngüsü. Hiçbir denetlenen yönlendirme traverse. üretim başlamadan önce aksa referans işaretini bulmak için beklemek yok. vardiyalar arasında güç döngüsü makineler için,Alarmdan sonra yeniden başlat, veya bir güç kesintisinden sonra toparlanmak,Mutlak kodlayıcı makinenin durduğu yerden devam ettiğini gösterir. Bu, tüm eksenlerin sırayla yerleştirilmesinin anlamlı zaman aldığı çok eksenli makinelerde özellikle değerlidir..

Bu A06B-0202-B000 gibi kullanılmış bir motorda, A1000 çok dönüşlü sayacı, motorun kendisinde değil, amplifikatördeki pil tarafından tutulur. the CNC's current position data may need to be re-referenced once to synchronise the absolute counter to the machine coordinate system — a standard commissioning step that the machine's service documentation coversBu ilk senkronizasyondan sonra, mutlak pozisyon tutma normal şekilde çalışır.

Batarya bakım hatırlatması:Yedek batarya servo amplifikatörde, motorda değil.Fanuc CNC düşük batarya alarmı verirken değiştirin ¢ bir tükenmiş batarya çok dönüş sayacını sıfırlar ve yeniden yerleştirme işlemini zorlar.

A06B-0202 Serisi Değişiklikleri Bir Bakışta

B000, frensiz, konik asılı, mutlak kodlayıcı baz hatıdır. Bu motor ailesinin en temiz ve en yaygın konfigürasyonu.Kodlayıcı tipi ve fren konfigürasyonu, parametre değişiklikleri ve kablolama değişiklikleri olmadan aynı makinenin çeşitleri arasında değiştirilemez..

Tipik Uygulamalar

Araç magazin ve ATC mekanizması sürücüleri.Rastgele erişimli araç dergisi indeksleme, ATC kol konumlandırma,Fanuc kontrollü işleme merkezlerindeki hafif mekanizma yükünün 1 Nm tork bütçesi ve 5 Nm tork bütçesi içinde yer aldığı araç zinciri tahrik mekanizmaları,000 rpm maksimum hız, hızlı magazin döngüsü sürelerini sağlar.

Kompakt CNC işleme merkezi besleme ekseni.X, Y ve Z sürücüleri küçük matkap merkezlerinde, masaüstü CNC işleme merkezlerinde ve yük kütlesinin ve kesme kuvveti taleplerinin αiF 1/5000'in yetenek zarfıyla uyum içinde olduğu kompakt 3 eksenli makinelerde.

Döner ve indeksleme konumlandırma ekseni.Döner masa sürücüleri, B-eksenli eğim mekanizmaları ve çok eksenli işleme merkezlerinde ve viraj santrallerinde, hızı doğru açısal konumlandırmanın temel şart olduğu yardımcı indeksleme eksenleri.

Çok eksenli sistemlerdeki ikincil ve yardımcı eksenler.U, V, W ve diğer yardımcı doğrusal eksenler, ayrıca çok spindle dönüş merkezlerinde grup kaydırma konumlandırma sürücüleri,burada eksen yükü ikincil ve αiF 1/5000'in kompakt boyutu bir ambalaj avantajıdır.

Fanuc robot çevresel eksen sürücüleri.Yedinci eksen geçiş birimleri, konumlandırıcı yardımcı eksenleri,ve Fanuc robot hücrelerindeki çevresel tahrik mekanizmaları, burada αiF 1/5000'in αi uyumluluğu, ana robot eksenleri ile aynı servo ağına entegre olmayı sağlar.

Sık Sorulan Sorular

S1: Bu motor için "iyi durum" ne anlama gelir? Test edildi mi?

İyi durum, motorun fiziksel olarak denetlendiğini ve kullanılabilir olduğunu doğruladığını gösterir. Çubuk, kodlayıcı ev, mühürleme ve rulman hissesi hepsi kontrol edilmiştir.Yeni özelliklere göre yeniden yapılandırılmamıştır, ancak denetlemeyi geçti ve hizmete dönmeye hazırdır.Fabrikadan sıfır birikimli saatle yeni bir durum isteyen alıcılar için, yeni bir ünite uygun bir seçimdir.,Bu motor pratik bir seçenek.

S2: Bu motor her CNC güçlendirilmesinden sonra bir yönlendirme döngüsü gerektiriyor mu?

Hayır.Alpha i A1000 bir seri mutlak kodlayıcıdır.Fanuc αi servo amplifikatöründeki yedek batarya tarafından güç kapalı olarak çoklu dönüş ası pozisyonu korunur.Eksen koordinatları herhangi bir eksen hareketi olmadan derhal yeniden belirlenir.Bu, mutlak kodlayıcının her güçlendirme sırasında bir referans dönüşü gerektiren artan i1000 varyantına (B001) kıyasla önemli avantajlarından biridir.Bir yedek motor kurduktan sonra, mutlak sayaç ile makine koordinatını eşleştirmek için tipik olarak tek seferlik bir konum senkronizasyonu gereklidir.

S3: Hangi Fanuc amplifikatörü A06B-0202-B000 ile eşleşir?

Bu motorun birFanuc αi seryo amplifikatörü (αiSV)0,5 kW / 1 Nm'de,αiSV 4Uyumlu CNC platformlarıFanuc Serisi 0i-D, 0i-F, 16i, 18i, 21i, 30i, 31i ve 32iA06B-0202-B000 orijinal α serisi (i olmayan) amplifikatörlerle veya Fanuc β serisi sürücülerle uyumlu değildir.üretime başlamadan önce amplifikatörün eksen parametresi ayarlarının αiF 1/5000 motor tipiyle eşleştiğini doğrular..

S4: Bir makinde bir B000 (fırlatma olmadan) bir B300'ün (fırlatma sürümü) yerini alabilir mi?

Eksenin tam değerlendirilmesi olmadan olmaz.B300 fren varyantı, servo kapalı durumlarda mekanik tutma gerektirdiği eksenlere monte edilmiştir. Genellikle ağırlığın fren olmadan harekete geçmesine neden olacağı dikey veya eğimli eksenlerB300'ü B000 ile değiştirmek bu güvenlik işlevini ortadan kaldırır.Eğer arızalı motorun orijinal olarak B000 olduğu doğrulanırsaEğer orijinal motor bir B300 ise, frensiz bir yedek motor takmadan önce makine dokümantasyonuna veya üreticisine başvurun.

S5: Fanuc αiF serisinin en küçük motoru αiF 1/5000 midir?

Evet, αiF 1/5000, Fanuc αiF serisinin durma torkuna göre giriş seviyesi modelidir. αiF ailesi, αiF 2/5000 (2 Nm), αiF 4/5000 (4 Nm), αiF 8/3000 ve daha büyük modellere kadar ilerler.Hepsi aynı αi seri kodlayıcı arayüzünü ve amplifier platformunu paylaşıyorEğer makine ekseni 1 Nm'den fazla sürekli durma tork talep ederse, bir sonraki adımαiF 2/5000 (A06B-0205 serisi)Eğer mevcut eksen başlangıçta 1 Nm motorla donatılmışsa,Daha büyük bir motorla değiştirmek, amplifikatör akım değerinin ve eksen parametresi ayarlarının yeni motorla uyumlu olduğunu doğrulamayı gerektirir..
