Yeni Fanuc A06B-0205-B001 — Yerleşik CNC Platformları için α Serisi AC Servo Motor & Güvenilir Eksen Değişimi

FANUC · AC SERVO MOTOR · α SERİSİ · YENİ ÜRÜN

Neye Bakıyorsunuz

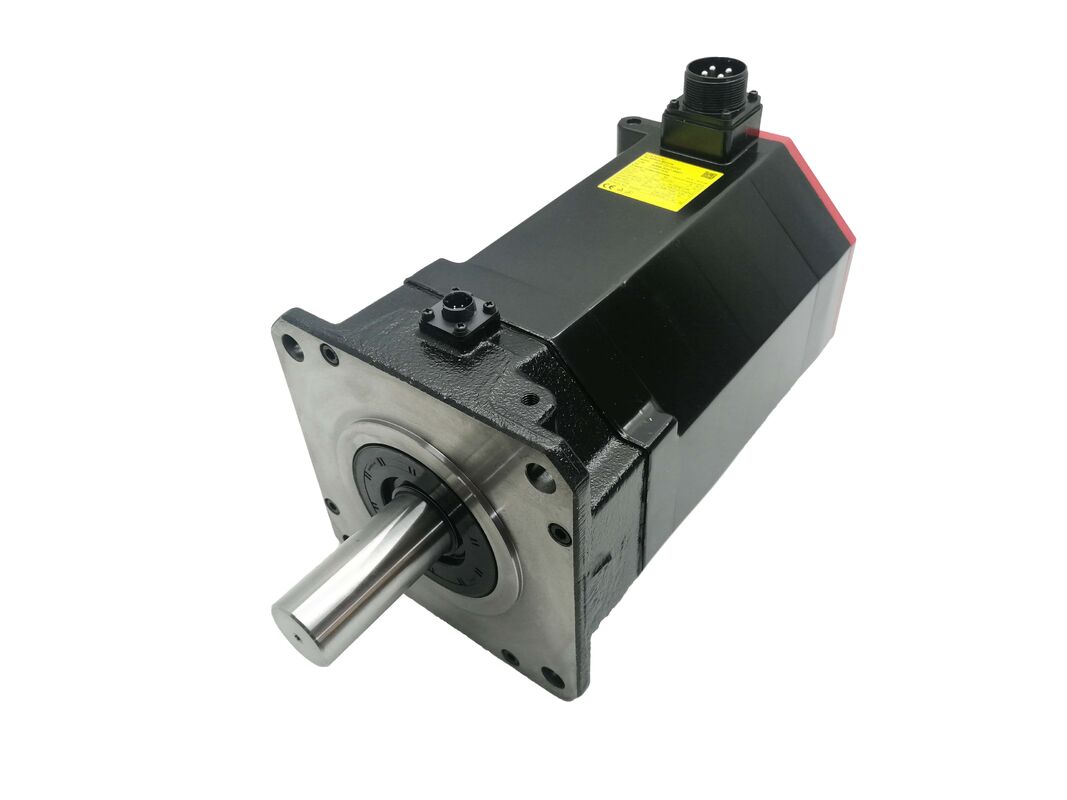

Fanuc A06B-0205-B001, Fanuc'un α serisinden fırçasız bir AC servo motordur — şirketin AC servo platformunu geniş bir CNC takım tezgahı üretim yelpazesinde tanımlayan Fanuc servo motor nesli. Bu liste biryeni ürün: yeniden üretilmiş, yenilenmiş, kullanılmış bir çekirdekten yeniden yapılmış değil. Orijinal fabrika koşullarında yeni eski stok, bunun ima ettiği tam mekanik ve elektriksel bütünlük ile.

Bu ayrım, bakım dünyasında gerçek ağırlık taşır. α serisi motorlar, her ölçüde olgun bileşenlerdir — tasarlandıkları makineler yıllardır, bazen de on yıllardır çalışmaktadır. Bu ekipmanda bir motor arızalandığında, değiştirme kararı basit bir soruya iner: bilinmeyen servis geçmişine sahip bir ünite mi, yoksa hiç takılmamış bir ünite mi istiyorsunuz? Plansız kesintinin pahalı olduğu üretim kritik makineler için cevap genellikle nettir.

B001 soneki, bu ünitenin enkoder spesifikasyonunu ve konektör yapılandırmasını tanımlar. Hangi kabloların bağlanacağını, hangi amplifikatör modüllerinin uyumlu olduğunu ve motorun kablo modifikasyonu olmadan doğrudan makineye takılıp takılmayacağını yönetir. Tam parça numarası — taban modeli ve B001 soneki birlikte — spesifikasyondur. Yedek parça temininde hiçbir unsur yaklaştırılacak bir detay değildir.

Anahtar Özellikler

α Serisi: Fanuc Tarihindeki Yeri ve Bakım Stratejiniz

Fanuc'un servo motor geliştirme süreci, erken DC servo motorlardan AC geçişine ve mevcut αi ve βi platformlarına kadar birkaç farklı nesilden geçmiştir. α serisi, bu tarihte kritik bir bölümü temsil eder: Fanuc'un ilk tam olgun AC servo ürün hattıydı, 1980'lerin sonlarından 1990'lara ve 2000'lere kadar küresel CNC takım tezgahı üretiminde ölçekte dağıtıldı.

α serisi motorlar etrafında inşa edilen makineler artık hizmet ömürlerinin ortasındadır. Bazıları mil yenilemeleri, kontrol yükseltmeleri ve önleyici bakımın birden fazla turundan geçti. Birçoğu hala karlı bir şekilde parça üretiyor — takım ve kalıp atölyeleri, alt yüklenici işleme operasyonları ve otomotiv bileşen tesislerinin tümü bu kategoride ekipmana sahiptir. Hala toleransı koruyan işlevsel makineleri değiştirmek, özellikle sermaye harcamasının diğer önceliklerle rekabet ettiği durumlarda her zaman ekonomik olarak rasyonel bir seçim değildir.

Bu makineler için, yeni α serisi motorların tedariği bir merak konusu değil — pratik bir bakım kaynağıdır. Yeni bir A06B-0205-B001, orijinali gibi bir makineye takılır: doğru parça numarası, doğru enkoder arayüzü, doğru konektör geometrisi, adaptasyon gerekmez.

Servis hizmetinde α serisi motorun çalışma özelliklerini üç şey tanımlar:

Darbe kodlayıcı geri besleme mimarisi.α serisi, konum geri beslemesi için Fanuc'un darbe kodlayıcısını kullanır — α serisi servo amplifikatöre konum verisi ileten dijital bir enkoder. Bu, αi ve βi serilerinde kullanılan seri enkoderden farklı bir enkoder mimarisidir ve ayrım kozmetik değildir. Darbe kodlayıcı sinyal protokolü, konektör tipi ve kablo spesifikasyonu hepsi α serisine özeldir. Dönüştürme donanımı olmadan αi veya βi amplifikatörlere çapraz bağlanmazlar, bu nedenle herhangi bir değiştirme veya tedarik kararında motor neslini amplifikatör nesliyle eşleştirmek önemlidir.

Kanıtlanmış güvenilirlik profili.α serisi, küresel üretimde muazzam bir servis geçmişi biriktirmiştir. Arıza modları, bakım aralıkları ve yeniden üretim prosedürleri iyi belgelenmiştir. Fanuc α serisi makinelerden oluşan bir filoyu yöneten bakım mühendisleri için, bu motorların arıza özellikleri bilinen niceliklerdir — bu hem önleyici bakım planlamasını hem de arıza sonrası teşhisi basitleştirir.

Yeni ürün durumu — servis geçmişi yok, aşınma yok.Yeniden üretilmiş bir motor, aldığı yeniden üretim kadar iyidir. Rulman değişimi, enkoder durumu, sargı yalıtımının bütünlüğü — bunlar yeniden üretim sürecinin sonuçlarıdır, garanti değildir. Yeni bir ürün bu belirsizliklerin hiçbiriyle başlamaz. Rulmanların sıfır saati vardır. Enkoder, hizmette termal döngüye veya titreşime maruz kalmamıştır. Sargılar kirliliğe veya kısmi termal strese maruz kalmamıştır. Hizmete geri dönme güvenilirliğinin öncelikli olduğu uygulamalar için, yeni durum açık bir seçimdir.

Sistem Uyumluluğu ve Mimarisi

A06B-0205-B001, Fanuc'un α serisi servo sürücü mimarisi içinde çalışır. α serisi servo amplifikatör modüllerine bağlanır — α serisi motorun darbe kodlayıcı arayüzü ve güç konektörü spesifikasyonuyla eşleşen daha önceki nesil amplifikatörler.

α serisi ve mevcut αi/βi platformları arasındaki uyumluluk sınırı, amplifikatör düzeyinde kesindir. α serisi motorun darbe kodlayıcısı, Fanuc'un seri enkoder protokolünü kullanan αi veya βi amplifikatörleriyle doğrudan uyumlu değildir. Bir α serisi motoru mevcut nesil bir amplifikatöre bağlamak, enkoder dönüştürme donanımı olmadan geçerli bir yapılandırma değildir — bu bir bileşen değişimi değil, bir sistem değişikliğidir.

α serisi amplifikatörün işlevsel olduğu ve motorun arızalandığı makineler için, yeni bir A06B-0205-B001 tedarik etmek doğru bakım yoludur. Hem motorun hem de amplifikatörün arızalandığı veya bir kontrol yükseltmesinin zaten planlandığı makineler için, işin kapsamı tam bir sürücü sistemi değişimi haline gelir — farklı mühendislik gereksinimleri olan farklı bir proje.

Sürücü aileleri α serisi servo sistemlerini çalıştırır:Fanuc Serisi 0, Serisi 15, Serisi 16 ve Serisi 18 CNC kontrolörlerinin eski varyantları, α serisi servo amplifikatör modülleriyle yapılandırılmıştır. Belirli bir makinedeki belirli kontrolcü ve amplifikatör eşleştirmesi, makine üreticisinin orijinal tasarımı tarafından tanımlanır — yedek motor tedarik etmeden önce makinenin elektrik belgelerinden amplifikatör modülü tipini doğrulayın.

Tipik Makine Uygulamaları

A06B-0205-B001, platformun üretim yılları boyunca Fanuc α serisi servo sistemleri üzerine inşa edilen CNC makine türlerinin yelpazesinde bulunur:

• CNC işleme merkezi ana besleme ekseni sürücüleri — X, Y, Z
• CNC torna uzunlamasına ve enine kızak ekseni sürücüleri
• Yatay delme ve frezeleme makinesi besleme eksenleri
• CNC taşlama makinesi tabla travers ve enine besleme sürücüleri
• CNC dişli hobbing ve dişli taşlama makinesi eksenleri
• Transfer hattı döner ve doğrusal konumlandırma sürücüleri
• Büyük format CNC yönlendirici ve plazma kesme ekseni sürücüleri
• Beş eksenli işleme merkezi döner ve eğim ekseni konumlandırması
• Palet değiştirici ve iş parçası taşıma otomasyonu

Eski Motor Tedarikinde Durumun Neden Önemli Olduğu

α serisi motor pazarı, çeşitli koşullar altında çalışır — yeni eski stok, yeniden üretilmiş, onarılmış ve kullanılmış çekilmiş üniteler tedarik zincirinde mevcuttur. Gerçekten ne satın aldığınızı anlamak önemlidir:

Yeni eski stok (bu liste): Fabrika üretimi ünite, hiç takılmamış, orijinal durumda. Tam mekanik ve elektriksel bütünlük. Servis geçmişi yok. Hizmete geri dönme güvenilirliğinin birincil endişe olduğu ve bütçenin izin verdiği durumlarda doğru seçim.

Yeniden üretilmiş: Servis edilebilir duruma getirilmiş kullanılmış çekirdek. Kalite, yeniden üreticiye göre önemli ölçüde değişir. Belgelenmiş rulman değişimi, enkoder doğrulaması ve performans testi olan saygın bir merkezden yeniden üretim meşru bir seçenektir. Nelerin değiştirildiğine dair belgesi olmayan bir yeniden üretim kumardır.

Onarılmış: Belirli arızaları giderilmiş arızalı ünite. Acil arıza nedeni olmayan altta yatan aşınmayı ele almayabilir. Onarım kapsamının açıkça tanımlandığı ve belgelendiği bütçe kısıtlı durumlar için uygundur.

Kullanılmış çekilmiş: Makineden çıkarılmış, durumu bilinmiyor. Sadece başka bir şeyin mevcut olmadığı ve erken arıza riskinin uygulamada kabul edilebilir olduğu durumlarda uygundur.

Downtime maliyetlerinin gerçek olduğu bir makinede üretim kritik bir eksen için, yeni durum diğer kategorilerin taşıdığı belirsizliği ortadan kaldırır.

Pratik Değiştirme Rehberi

Parça numarası eşleştirmesi ilk önceliktir.B001 soneki işlevsel bir spesifikasyondur — enkoder tipi ve konektör yapılandırması. Aynı taban modelinde farklı bir soneke sahip bir motor, B001 için kablolanmış bir makineye takıldığında konektör uyumsuzluğu, yanlış enkoder sinyali veya her ikisini de sunacaktır. Tedarik etmeden önce arızalı motorun etiketinden tam parça numarasını doğrulayın.

Başlamadan önce parametreleri yedekleyin.CNC kontrolcü parametreleri — eksen seyahat limitleri, hızlanma ayarları, tork kelepçe değerleri, boşluk telafisi — motorda değil, kontrolcüde saklanır. Arızalı motoru çıkarmadan önce tam parametre setini yedekleyin. Motor değişiminden sonra mevcut bir yedekten parametreleri geri yüklemek on dakikalık bir işlemdir. Bunları belgelerden yeniden oluşturmak değildir.

Kablo tertibatlarını inceleyin.Orijinal motor kablo setinin on veya daha fazla yıldır hizmette olduğu makinelerde, motor değişimi sırasında enkoder kablo yalıtımı, konektör kontakları ve kalkan sürekliliği incelenmelidir. Yeni takılmış yeni bir motorda kablo kaynaklı enkoder arızaları, planlanan değişim sırasında proaktif bir kablo incelemesinin tamamen önlediği sinir bozucu bir teşhis senaryosudur.

Üretime dönmeden önce eksen çalışmasını doğrulayın.Kurulum ve parametre geri yüklemesinden sonra, otomatik çalışmaya geçmeden önce ekseni düşük hızda tam seyahat aralığında manuel olarak çalıştırın. Doğru yönü, düzgün hareketi ve konum geri besleme alarmlarının yokluğunu doğrulayın. Kısa bir manuel doğrulama dakikalar sürer; otomatik bir döngü sırasında makine hatasına veya çarpışmaya neden olmadan önce kablo hatalarını ve parametre uyumsuzluklarını yakalar.

SSS

S1. Fanuc A06B-0205-B001 hangi servo amplifikatör ile uyumludur?

Fanuc α serisi servo amplifikatör modülleri ile kullanılmak üzere tasarlanmıştır. α serisi motor, α serisi amplifikatör nesline özgü bir darbe kodlayıcı enkoder arayüzü kullanır ve farklı bir seri enkoder protokolü kullanan Fanuc αi veya βi serisi amplifikatörlerle doğrudan uyumlu değildir.

S2. Yeniden üretilmiş bir üniteye kıyasla yeni bir ünite satın almanın avantajı nedir?

Yeni bir ünite hiç takılmamış veya operasyonel strese maruz kalmamıştır — rulmanlar, enkoder ve sargılar fabrika orijinal durumundadır, birikmiş aşınma veya servis geçmişi yoktur. Yeniden üretilmiş bir ünite kullanılmış bir çekirdekten yeniden üretilmiştir ve kalite tamamen yeniden üretim sürecine bağlıdır. Hizmete geri dönme güvenilirliğinin önemli olduğu üretim kritik eksenler için, yeni durum yeniden üretilmiş ünitelerin taşıdığı belirsizliği ortadan kaldırır.

S3. A06B-0205-B001, mevcut nesil bir Fanuc αi veya βi amplifikatör ile kullanılabilir mi?

Doğrudan değiştirme olarak değil. α serisi darbe kodlayıcı arayüzü ve αi/βi seri enkoder arayüzü mimari olarak farklıdır. Bir α serisi motoru, enkoder dönüştürme donanımı olmadan mevcut nesil bir amplifikatöre bağlamak desteklenen bir yapılandırma değildir. Hem motor hem de amplifikatörün değiştirilmesi gerekiyorsa, doğru yol tam bir sürücü sistemi yükseltmesidir, karışık nesil bir kurulum değildir.

S4. B001 soneki, aynı taban modelindeki diğer B0xx sonek varyantlarıyla değiştirilebilir mi?

Hayır. Sonek, enkoder tipini ve konektör yapılandırmasını belirtir. Aynı taban numarası içindeki farklı sonek kodları uyumsuz konektör geometrilerine veya darbe kodlayıcı spesifikasyonlarına sahip olabilir. Her zaman orijinal motorun etiketinden tam parça numarasını doğrulayın ve ona göre tedarik edin.

S5. Makineyi üretime döndürmeden önce yedek motoru taktıktan sonra ne yapılmalıdır?

Motor sökülmeden önce alınan bir yedek dosyadan CNC kontrolcünün eksen parametrelerini geri yükleyin. Ardından, ekseni düşük besleme hızında tam seyahat aralığında manuel olarak çalıştırın, doğru seyahat yönünü, düzgün hareketi ve enkoderle ilgili herhangi bir alarmın olmadığını doğrulayın. Bu manuel doğrulamayı makineyi otomatik döngü çalışmasına geçirmeden önce başarıyla tamamlayın.
