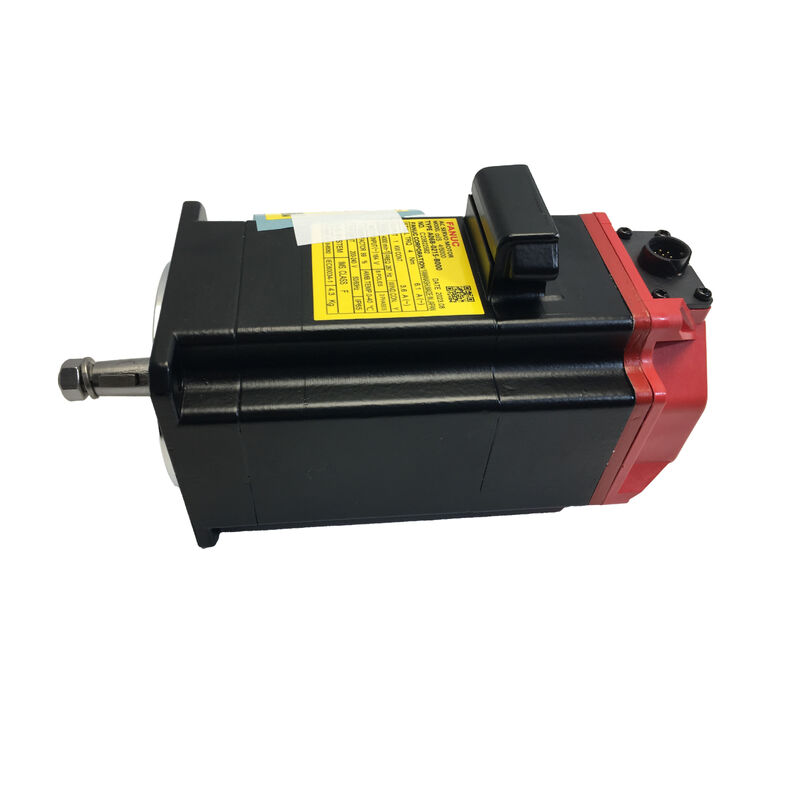

Fanuc AC Servo Motor A06B-0212-B001

βis Serisi · Fren Yok · CNC Yatay Eksen Besleme Kontrolü için Kompakt AC Servo Motor

Tutarlılık En Önemli Performans Ölçütüdür

Tepe tork değerleri bir veri sayfasında iyi görünür. Bir üretim ortamının aslında ölçtüğü şey farklıdır: eksenin 1. ve 10.000. parçada toleransını koruyup korumadığı. Vardiyanın son döngüsündeki yüzey kaplamasının ilkiyle aynı olup olmadığı. Motorun, CNC'nin telafi etmek zorunda kaldığı değişkenler mi eklediği, yoksa sessiz kalıp kontrol sisteminin işini yapmasına izin mi verdiği.

Fanuc A06B-0212-B001, ikinci kriter setinin etrafında inşa edilmiştir. FANUC'un βis servo motor serisine aittir — her büyük üretim sektöründeki takım tezgahlarını çalıştıran bir ürün grubunun kompakt katmanı — ve entegre bir freni olmadan çalışır, yerçekimi tutmanın denklemde yer almadığı yatay eksen uygulamaları için yapılandırılmıştır. Geriye kalan, bir besleme ekseninin aslında ihtiyaç duyduğu şeye optimize edilmiş bir motordur: OEM olmayan alternatiflerle gelen uyumluluk ek yükü olmadan, doğrudan bir FANUC sürücü sistemine bağlı olarak, tüm üretim günü boyunca tutarlı bir şekilde sunulan doğru, tekrarlanabilir hareket.

Özellikler

Üretimde Ortaya Çıkan Mühendislik Kararları

Mutlak kodlayıcı — altyapı olmadan eksen farkındalığı. Konum verileri, harici bir pil veya mekanik referans sisteminden bağımsız olarak seri kodlayıcıda sürekli olarak saklanır. Makine yeniden başlatıldığında — planlı bir kapanış, acil durdurma veya güç kesintisinden sonra olsun — denetleyici eksenin tam olarak nerede olduğunu zaten bilir. Referans noktasına gitme rutini yok. Yeniden konumlandırma gecikmesi yok. Bir sonraki döngü bilinen, doğrulanmış bir konumdan başlar.

Mil ucunda IP67 — uzun ömürlülüğü belirleyen detay. Mil contası motorun en çok maruz kalan noktasıdır. Aktif işleme ortamlarında, kesme sıvısı sadece sıçramaz — sislenir, göç eder ve sağladığı herhangi bir boşluğa girer. Mil contasındaki IP67 derecesi, sadece ilk haftalarda değil, uzun vadede soğutucunun kodlayıcıya ve yatak boşluğuna girmesini sağlayan özelliktir.

Hızla değişmeyen tork iletimi. Düşük hızlı tork dalgalanması, son işlemler sırasında işlenmiş yüzeylere doğrudan aktarılan bir motor özelliğidir. βis sargı geometrisi, tüm çalışma hızı aralığında bu çıkış düzensizliğini kontrol eder. Sonuç, CNC'nin telafi etmek zorunda kalmasından değil, motorun kendi davranışından kaynaklanan yüzey kaplaması tutarlılığıdır.

Sürekli çalışma yoluyla termal denge. Vardiyanın başında sıcaklığı stabilize olan ve orada kalan bir motor, ilk saatten onuncu saate kadar öngörülebilir eksen davranışı üretir. A06B-0212-B001'deki yalıtım sınıfı ve yatak seçimi, uzun soğutma süreleri arasında açılıp kapanan makineler için değil, sürekli kullanım için seçilmiştir.

Kurulum seçeneklerini açan bir çerçeve boyutu.Kompakt βis zarfı, daha büyük servo motorların basitçe sığmadığı makine platformlarına uyar. Bu bir performans sınırlaması değildir — bu motoru daha büyük bir şeyi barındıramayacak bir makine kategorisi için doğru seçim haline getiren özel tasarım özelliğidir.

Bu Motorun Çalıştığı Makineler

Besleme ekseni motorunun yüksek sayıda döngü gerçekleştirmesinin beklendiği, nispeten küçük bir kurulum alanına sahip, motorun performans değişkeni olmaya yeri olmayan toleranslara sahip CNC uygulamalarını düşünün. Bu motorun ele aldığı profil budur.

Kompakt CNC tornaları. Orta-yüksek döngü sayılarına sahip tornalama merkezlerinde X ve Z ekseni besleme kontrolü. Mutlak kodlayıcı, parçalar arasında referans noktasına gitme dizisi gerektirmeden parti değişiklikleri ve vardiya geçişleri boyunca konumlandırma referansının sağlamlığını sağlar.

Küçük dikey işleme merkezleri.Kompakt VMC platformlarında, mevcut motor montaj alanı katı bir kısıtlamadır. βis küçük çerçevesi, FANUC kontrol sisteminin güvendiği kodlayıcı özelliğinden veya sürücü uyumluluğundan ödün vermeden alan sorununu çözer.

Delme ve kılavuz çekme merkezleri.Kılavuz çekme merkezindeki besleme ekseni, üretim günü boyunca sürekli olarak yön değiştirir. Düşük atalet ve hızlı tork tepkisi, döngü sürelerini tutarlı tutan ve döngüler boyunca konum hatasının birikmesini önleyen motor özellikleridir.

İkincil ve yardımcı eksenler.Döner tablalar, takım değiştiriciler, talaş giderme sistemleri ve çoklu işlem makinelerindeki palet konumlandırma mekanizmaları, FANUC protokol uyumluluğu ve güvenilir konumlandırma gerektirir, ancak bir αi serisi motorun fiziksel boyutunu veya çıkış kapasitesini gerektirmez. βis serisi bu roller için doğru katmandır ve A06B-0212-B001, bunun kompakt ucunda yer alır.

İkincil Piyasanın Yanlış Yaptığı Şeyler — ve Maliyeti

Kullanılmış, yenilenmiş ve yeniden üretilmiş FANUC servo motorlar piyasada hacimli olarak dolaşır. Bu envanterin bir kısmı meşrudur ve doğru şekilde açıklanmıştır. Bunun anlamlı bir payı değildir — çalışma geçmişi olan ancak bu şekilde etiketlenmemiş birimler, yeni stokların yanında ayırt etmeyi kolayca gözden kaçıracak şekilde sunulur.

Pratik sorun fiyat farkı değildir. Bilgi boşluğudur. Temiz görünen yenilenmiş bir motor, kodlayıcının kaç saat çalıştığını, sargı yalıtımının kaç termal döngüden geçtiğini veya yatakların önceki bir yükleme koşulundan kaynaklanan iç yorgunluk taşıyıp taşımadığını size söylemez. Bu bilgi motorun dış yüzeyinde görünmez. Daha sonra, üretimde, giderek artan bir eksen takip hatası, aralıklı bir kodlayıcı hatası veya hizmetin aylar sonra gelişen bir yatak gürültüsü olarak görünür.

Yeni bir A06B-0212-B001 ile başlamak bu belirsizliği ortadan kaldırır. Fabrika yatakları. Sıfır saatte bir kodlayıcı. Hizmet ömrünün başında sargı yalıtımı. Kurulum tarihinden itibaren geçerli tam OEM garantisi. Motor, yıllarca gözetimsiz bir makinenin içinde çalışacaktır. Başladığı durum, diğer her şeyin üzerine inşa edildiği temeldir.

Kurulum Kontrol Listesi ve Servis Rehberi

Motor makinede olmadan önce: βi amplifikatör modülü derecesini motorun mevcut özelliğiyle çapraz kontrol edin. Buradaki bir uyumsuzluk ilk güç açıldığında belirginleşmez ve sürücü kabininde bunu çözmek, planlama aşamasında yakalamaktan daha fazla zaman alır. Ayrıca, mil boyutlarını ve konektör konumlarını makine montaj çizimiyle doğrulayın — βis nesilleri arasındaki boyut varsayımları, bir çizim kontrolünün önleyeceği kurulum sorunlarına neden olmuştur.

İlk güç açıldığında: Üretim parametrelerine geçmeden önce ekseni düşük hızlı bir teşhis hareketiyle çalıştırın. Kodlayıcı geri bildiriminin temiz olduğunu, takip hatasının spesifikasyon dahilinde olduğunu ve sürücünün herhangi bir hata bildirmediğini doğrulayın. Bu birkaç dakika sürer ve gelecekteki servis kontrolleri sırasında karşılaştırma için bir temel oluşturur.

Üretim hizmeti sırasında: Periyodik olarak CNC teşhis ekranı aracılığıyla eksen takip hatasını izleyin. Haftalar boyunca yavaş bir yukarı eğilim — ani bir sert alarm yerine — soğutucuya maruz kalan ortamlarda kodlayıcı kablo contası bozulmasının karakteristik erken uyarısıdır. Bu aşamada ele alındığında, düzeltme planlı bir bakım penceresine zamanlanmış bir kablo değişimidir. İlerlemesine izin verilirse, plansız bir duruş haline gelir.

Depolanmış birimler için: Depolama sıcaklığını 0 °C ile 40 °C arasında, bağıl nemi %75'in altında, yoğuşma olmadan tutun. Sürekli statik temas yükü altında yatak ezilmesini önlemek için mili altı ayda bir elle çevirin. Kurulum gününe kadar birimi orijinal kapalı ambalajında ​​saklayın.

Sıkça Sorulan Sorular

S1: A06B-0212-B001 dahili bir fren içeriyor mu? Hayır. B001 soneki frensiz bir konfigürasyonu belirtir. Bu motor, güç kesildiğinde yükün mekanik olarak tutulması gerekmeyen yatay eksen kullanımı için tasarlanmıştır. Dikey eksenleri veya yerçekimi yüklü koşulları içeren uygulamalar, βis serisi içinde fren donanımlı bir varyant gerektirir — A06B-0212-B001 bu kullanım durumları için doğru spesifikasyon değildir.

S2: Bu motoru çalıştırmak için hangi amplifikatör gereklidir? A06B-0212-B001, FANUC βi SVU veya βi SVM serisi servo amplifikatörlerle kullanım için tasarlanmıştır. Amplifikatör modülü kapasitesi motorun nominal akımına uymalıdır — sipariş vermeden önce doğru eşleştirmeyi doğrulayın. Bu, en sık atlanan ve ilk başlangıçta sürücü alarmlarından en güvenilir şekilde sorumlu olan kontrollerden biridir.

S3: Bu motor, daha önceki bir β-serisi biriminin yerine doğrudan takılabilir mi? Doğrudan tak-çalıştır değişimi olarak değil. βis serisi, orijinal β-serisine kıyasla güncellenmiş bir seri kodlayıcı protokolü kullanır, bu da kurulumdan sonra CNC parametre değişiklikleri gerektirir. Fiziksel konektör konumları da motor nesilleri arasında farklılık gösterebilir. Kurulumdan önce uyumu doğrulayın ve bir parametre incelemesi planlayın — paylaşılan seri adından geriye dönük uyumluluk varsaymayın.

S4: Hangi FANUC CNC sistemleri bu motoru destekliyor? A06B-0212-B001, uygun βi serisi servo amplifikatörle eşleştirildiğinde FANUC 0i-D, 0i-F, 30i, 31i ve 32i serisi denetleyicilerle uyumludur. Bu aralığın dışındaki denetleyici nesilleri için, bu motoru belirtmeden önce uyumluluk bağımsız olarak doğrulanmalıdır.

S5: Satın almadan önce bir birimin yeni olduğunu nasıl doğrularım? Yeni birimler, sağlam orijinallik etiketleriyle kapalı FANUC ambalajlarında, anahtar yuvasında aşınma veya temas izi göstermeyen bir mile ve daha önce servis geçmişi olmayan bir seri numarasına sahip olarak gelir. Satıcıdan yazılı olarak yeni stok durumunu teyit etmesini isteyin ve talep edildiğinde kaynak belgeleri sağlayın. Ambalaj açılmışsa veya kaynak detayları mevcut değilse, satın alma tamamlanmadan önce açıklama yapılması gerekir.
