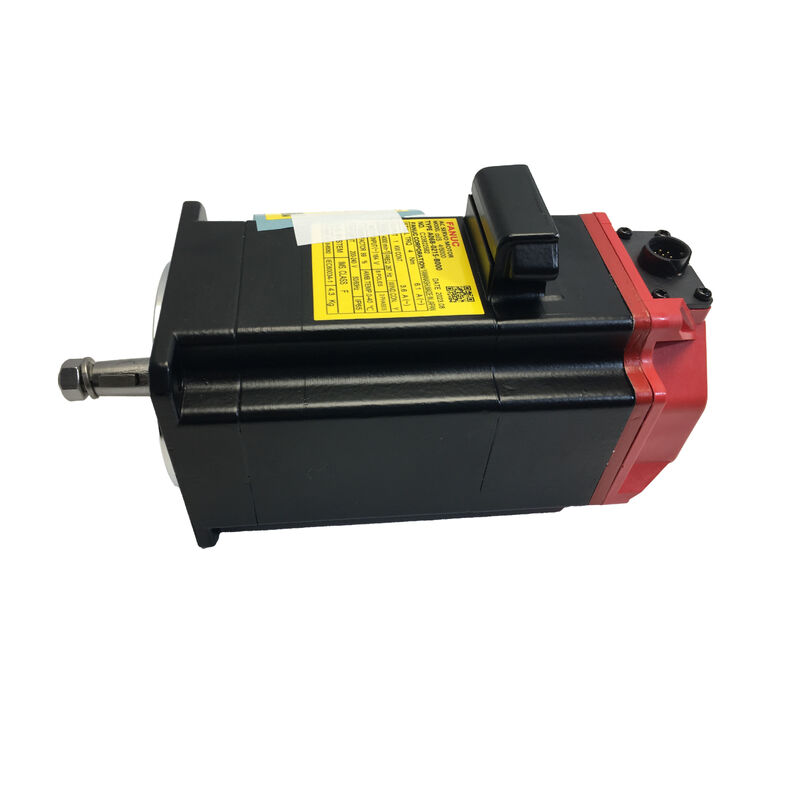

Fanuc AC Servo Motor A06B-0215-B000

βis Serisi · Fren Yok · CNC Eksen Besleme Kontrolü İçin Kompakt Yüksek Hassasiyetli Servo Motor

Dikkat Çekmeyen Motor

Bir makinedeki en iyi servo motor, kurulumdan sonra hakkında düşünmeyi bıraktığınız motordur. Çalışır. Eksen toleransı korur. Yüzey kalitesi tutarlıdır. Takip hatası tüm vardiya boyunca düz kalır. Kimse araştırmak için elektrik panosunu açmaz, çünkü araştıracak bir şey yoktur.

Bu, Fanuc A06B-0215-B000'ın karşılamak üzere tasarlandığı standarttır. Entegre bir freni olmayan kompakt bir βis serisi AC servo motordur — yatay eksen uygulamaları için yapılandırılmıştır; burada tahrik sistemi hareketi yönetir ve motorun görevi bunu doğru, tekrarlanabilir ve kontrolörün telafi etmesi gereken değişkenler eklemeden uygulamaktır.

Küçük çerçeveli motor. Yüksek döngülü iş yükü. Uzun servis aralıkları. Bu kombinasyon, motorun nereye yerleştirildiğini tanımlar ve βis tasarımının optimize edildiği şey budur.

Özellikler

Bu Motora Gerçekten Önemli Olan Neler Dahil Edilmiştir

Kodlayıcı konumu yardımsız korur. A06B-0215-B000'daki mutlak seri kodlayıcı, güç döngüleri, acil durdurmalar ve plansız kapanmalar boyunca eksen konumunu korur — evet, homing bataryası yok, başlangıçta referans dizisi yok. Kontrolör, eksenin nerede olduğunu zaten bilerek uyanır. Yüksek döngülü bir makinede üç vardiya çalışan bir makinede, makine her yeniden başlatıldığında homing dizisini ortadan kaldırmak gerçek bir zaman tasarrufudur.

Mil contası, işleme ortamlarının gerçekte yaptıklarına göre derecelendirilmiştir. Mil ucundaki IP67, motordaki en savunmasız nokta — dönen milin muhafazadan çıktığı yer — sadece sıçramaya değil, soğutucuya daldırmaya karşı sızdırmazdır. Kesme sıvısının bulabildiği her boşluğa sızdığı aktif bir işleme ortamında, bu derecelendirme kodlayıcı kirlenmesini ve erken rulman arızasını önleyen derecelendirmedir.

Tork dalgalanması kontrol edilir, sadece belirtilmez. Bu, en çok yavaş bitirme geçişlerinde belirginleşir. Tutarsız düşük hızlı tork çıkışına sahip bir motor, CNC tarafından ayarlanması mümkün olmayan yüzey düzensizlikleri üretir — bunlar motorun kendi fiziğinden kaynaklanır. βis sargı geometrisi, yüzey kalitesi için önemli olan hızlarda tork iletimini pürüzsüz tutar.

Termal davranış, sadece başlangıçta değil, vardiya boyunca stabildir. βis serisindeki yalıtım sınıfı ve rulman seçimi, sürekli görev çalışması için seçilmiştir. Tüm vardiya boyunca termal denge halinde çalışan bir motor, tutarlı eksen davranışı üretir. Kademeli olarak ısınan ve sürüklenen bir motor, diğer makine değişkenlerinden ayırt edilmesi gerçekten zor olan konumlandırma hataları oluşturur.

Fren olmaması daha hafif, daha basit bir kurulum anlamına gelir. Yatay eksenlerde fren, işlev görmeden ağırlık ve kablolama ekler. B000 konfigürasyonu onu kaldırır. Motor kurulum sırasında daha kolay taşınır, sürücü kabini kablolaması daha temizdir ve konfigürasyonda sebepsiz hiçbir şey yoktur.

Bu Motor Nereye Kurulur

A06B-0215-B000 küçük çerçeveli bir motordur. Ayak izi daha büyük servo ünitelerin sığmayacağı yerlere sığar ve βis serisi kodlayıcı ve sürücü mimarisi, OEM olmayan alternatiflerle gelen uyumluluk soruları olmadan FANUC kontrollü makinelere entegre olmasını sağlar.

Uygulamada, en tutarlı şekilde dört tür ekipmanda görülür. X ve Z ekseni besleme kontrolünün vardiya başına binlerce parça boyunca tutarlı olması gereken ve motorun mutlak kodlayıcısının partiler arasındaki referans sürüklenmesini önlediği kompakt CNC tornalar. Sınırlı kurulum alanı nedeniyle kompakt çerçevenin sadece bir tercih değil, pratik bir gereklilik olduğu küçük dikey işleme merkezleri. Yüksek frekansta eksen yönünü tersine çeviren ve döngüler arasında birikmiş konumsal hata olmadan hızlı tork tepkisi gerektiren delme ve kılavuz çekme merkezleri. Ve FANUC protokol uyumluluğunun gerekli olduğu ancak uygulamanın bir αi serisi ünitenin boyutunu veya maliyetini haklı çıkarmadığı çoklu işlem makinelerindeki yardımcı eksenler — döner tablalar, takım değiştiriciler, palet indeksleyiciler.

Hepsinin ortak noktası, sürekli döngü yapan, nazik olmayan bir ortamda, motorun bir değişken olmasına yer olmayan toleranslara sahip bir makinedir.

Satın Alma Kararları Hakkında Farklı Bir Düşünme Biçimi

Servo motorlar için çoğu satın alma kararı öncelikle fiyata iner. Bu anlaşılabilir. Hesaplamanın yanlış gitme eğiliminde olduğu yer de burasıdır.

Daha düşük bir fiyat noktasındaki yenilenmiş bir ünite, yeni bir ürünle aynı değildir. Kodlayıcının çalışma saatleri vardır. Rulman ön yükü kaymış olabilir. Sargı yalıtımı, kalan hizmet ömrünü kısaltan termal döngülerden geçmiştir — sıfıra değil, o ömrün bir yerine, görünmez bir şekilde. Bunların hiçbiri teslim alındığında tespit edilemez. Ünite temiz görünür, mil serbestçe döner ve ambalajı ikna edici olacak kadar orijinaline yakın görünebilir.

Daha sonra ortaya çıkar: aylarca eksen takip hatasında yavaş bir artış, gürültü üretmeye başlayan bir rulman, kalıcı hale gelmeden önce aralıklı olarak görünen ve kaybolan bir kodlayıcı alarmı. Hepsi başlangıç koşullarına geri izlenebilir, hiçbiri satın alma gününde belirgin değildir.

Yeni bir A06B-0215-B000'ın birikmiş aşınması sıfırdır. Fabrika durumunda rulmanlar. Hiç çalışmamış bir kodlayıcı. İlk günden itibaren tam OEM garantisi. Bir üretim makinesinin içinde birkaç yıl boyunca denetimsiz çalışması beklenen bir motor için bunlar soyut faydalar değildir.

Kurulum ve Uzun Süreli Bakım Notları

Motor makineye yaklaşmadan önce, βi amplifikatör modülü kapasitesinin motorun nominal akımına uyduğundan emin olun. Bu kontrol birkaç dakika sürer ve ilk güç açılışından itibaren alarm üreten uyumsuz derecelendirmeleri önler. Ayrıca, üniteyi kutudan çıkarmadan önce fiziksel boyutları ve konektör konumlarını makine montaj çizimiyle doğrulayın — makinede bir uyumsuzluk keşfetmek, çizim aşamasında keşfetmekten daha fazla zaman alır.

Kurulduktan sonra, izlenecek teşhis, CNC ekranı aracılığıyla eksen takip hatasıdır. Haftalar boyunca yavaş bir yukarı eğilim — ani bir alarm değil, kademeli bir sürüklenme — soğutucuya maruz kalan kurulumlarda kodlayıcı kablo contası aşınmasının erken belirtisidir. Bu aşamada ele almak, bir kablo değişimi anlamına gelir. Sabit alarmı beklemek, plansız bir üretim duruşu anlamına gelir.

Depolanan üniteler için kurallar basittir: 0–40 °C, %75 bağıl nemin altında, yoğuşma yok. Statik temas yükünden kaynaklanan rulman ezilmesini önlemek için altı ayda bir mili manuel olarak çevirin. Kurulum gününe kadar kutusunu açmayın.

Sıkça Sorulan Sorular

S1: Bu motorun entegre frenli bir versiyonu var mı? Evet. βis serisi içinde, frenli varyantlar aynı temel motoru paylaşır ancak dikey eksen uygulamaları için entegre bir elektromanyetik fren içerir. A06B-0215-B000 fren içermez ve yatay eksen kullanımı için doğru seçimdir. Uygulamanız dikey bir eksen veya güç kesildiğinde tutulması gereken herhangi bir yük içeriyorsa, frenli bir varyant belirtilmelidir.

S2: A06B-0215-B000 için hangi sürücü donanımı gereklidir? Bu motor, FANUC βi SVU veya βi SVM serisi servo amplifikatörlerle kullanım için tasarlanmıştır. Amplifikatör modülü, motorun akım spesifikasyonuna uyacak şekilde derecelendirilmelidir — bu, yaklaşık bir detay değildir. Her iki bileşeni de sipariş etmeden önce doğru eşleştirmeyi doğrulayın.

S3: Başka hiçbir şeyi değiştirmeden önceki bir β serisi motoru değiştirebilir mi? Bazı doğrulama çalışmaları olmadan olmaz. βis serisi, orijinal β serisine kıyasla güncellenmiş bir seri kodlayıcı protokolü kullanır, bu da genellikle kurulumdan sonra CNC kontrolöründe parametre değişiklikleri gerektirir. Fiziksel konektör konumları da motor nesilleri arasında farklılık gösterebilir. Doğrudan bir değişim yerine yönlendirilmiş bir değiştirme olarak ele alın ve ilk eksen çalışmasından önce bir parametre kontrolü planlayın.

S4: Bu motor hangi CNC sistemleriyle uyumludur? A06B-0215-B000, uygun bir βi serisi amplifikatörle eşleştirildiğinde FANUC 0i-D, 0i-F, 30i, 31i ve 32i serisi kontrolörlerle uyumludur. Bu aralığın dışındaki kontrolör nesilleriyle uyumluluk, motoru değiştirme olarak taahhüt etmeden önce doğrulanmalıdır.

S5: Ünitenin gerçekten yeni olduğunu doğrulamak için satın alırken ne kontrol edilmelidir? Sağlam kimlik doğrulama etiketlerine sahip mühürlü FANUC ambalajı, anahtar yuvasında aşınma veya sürtünme olmayan bir mil ve FANUC sisteminde daha önce servis veya onarım kaydı olmayan bir seri numarası arayın. Yeni stok kökeninin net belgelerini sağlayabilen bir satıcı makul bir temeldir. Ambalaj zaten açılmışsa veya talep üzerine kaynak bilgisi mevcut değilse, üniteyi kabul etmeden önce açıklama isteyin.
