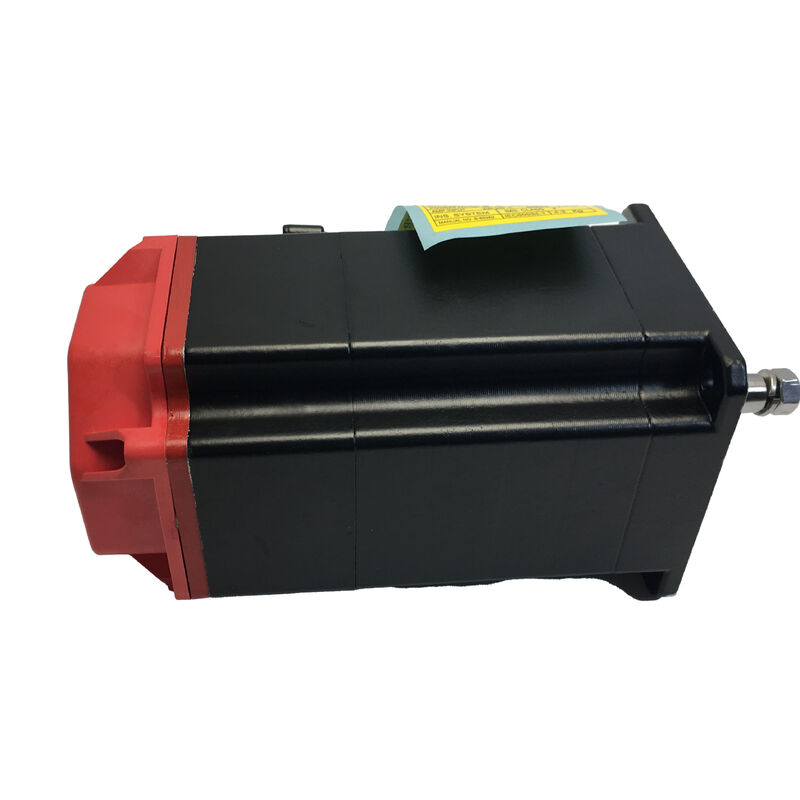

Fanuc AC Servo Motor A06B-0215-B100 — Kompakt βis Serisi Motor Yüksek Döngülü CNC Uygulamaları İçin

βis Serisi · Fren Yok · CNC Besleme Ekseni Kontrolü İçin Kompakt AC Servo Motor

Küçük Motor. Ciddi İş.

Kompakt servo motorların daha az talepkar işleri hallettiği varsayımı pratikte geçerli değildir. Yüksek döngülü bir delme merkezinde veya üç vardiya çalışan hassas bir torna tezgahında, besleme ekseni motoru, makinedeki en çok çalışan bileşenlerden biridir — saatte yüzlerce kez hızlanıp yavaşlayarak ve tersine dönerek, hareket etmeyen konumlandırma toleranslarıyla.

Fanuc A06B-0215-B100 tam da bu tür bir iş için üretilmiştir. Küçük bir gövdede, fren olmadan yatay eksen kullanımı için yapılandırılmış bir βis serisi AC servo motordur ve üçüncü taraf alternatiflerinin rutin olarak ortaya çıkardığı devreye alma sürtünmesi olmadan FANUC kontrollü makinelere doğrudan takılacak şekilde tasarlanmıştır. Sürücü FANUC konuşur. Kontrolcü FANUC konuşur. Motor da konuşur — ve bu uyum, makinenin ilk döngüden itibaren nasıl davrandığına yansır.

Özellikler

Üretimin Gerçekte Yarattığı Koşullar İçin Üretildi

Soğutma Sıvısı Bir Yere Gitmiyor. Çoğu CNC ortamı, kesme sıvısını — sis, sprey veya makine tabanının yakınında birikmiş sıvı olarak içerir. A06B-0215-B100, IP67 mil contasına sahiptir, bu da sıvı girişine karşı en savunmasız giriş noktasının daldırma maruziyeti için özel olarak derecelendirildiği anlamına gelir. Bu bir pazarlama iddiası değil; mil contasının vardiya sonrası vardiya karşılamak üzere mühendislikle tasarlandığı spesifikasyondur.

Güç kaynağına bağlı olmayan konum belleği. Mutlak seri kodlayıcı, referans pil veya sıfırlama dizisi olmadan eksen konumunu tutar. Planlı bir duruş veya plansız bir duruş sonrasında makine yeniden açıldığında, kontrolcü eksenin nerede olduğunu zaten bilir. Üretim gecikme olmaksızın yeniden başlar.

Düşük hızlarda pürüzsüz çıkış, tepe sayılarından daha önemlidir. Yüksek tork dalgalanmasına sahip bir motor, yavaş bitirme geçişlerinde yüzey düzensizlikleri yaratır — parçada görünen ve kontrolcü tarafından telafi edilemeyen türden. βis sargı geometrisi, tüm hız aralığında tutarlı tork iletimi sağlar, bu da yüzey bitirme işleri için önemlidir.

Sadece başlangıçta değil, zaman içindeki termal davranış. Bu motorun yalıtım sınıfı ve rulman spesifikasyonu, sürekli görev için seçilmiştir. Uzun bir vardiya boyunca termal dengesini koruyan bir motor öngörülebilir şekilde davranır. Bunu yapmayan, dışarıdan teşhis edilmesi gerçekten zor bir değişken yaratır.

Bu Motor Nerede Çalışır

CNC Torna Tezgahları — Yüksek parça sayısında tutarlı takım konumlandırmasının temel gereksinim olduğu kompakt tornalarda besleme ekseni kontrolü. Mutlak kodlayıcı, parçalar arasında ve vardiyalar arasında konumlandırma referansını sağlam tutar.

Küçük Dikey İşleme Merkezleri — Sınırlı kurulum alanına sahip makinelerde X ve Y ekseni sürücüleri. βis küçük gövdesi, orta menzilli motorların sığmadığı yerlere, kodlayıcı doğruluğundan veya sürücü uyumluluğundan ödün vermeden sığar.

Tapping ve Delme Merkezleri — Yüksek geri çevirme frekansı ve hızlı çevrim süreleriyle tanımlanan uygulamalar. Motorun düşük ataleti ve hızlı tork tepkisi, çevrimler boyunca konumlandırma hatası birikmeden çevrim sürelerini sıkı tutar.

Yardımcı Eksenler ve Döner Sistemler — Çoklu işlem makinelerindeki ikincil eksenler — döner tablalar, takım değiştiriciler, palet konumlandırma — tam FANUC entegrasyonunun önemli olduğu ancak αi serisi güç ve maliyetin uygulama için fazla olduğu yerler.

Durum Sorusu — ve Neden Sormaya Değer

FANUC servo motor pazarının önemli bir bölümü, her zaman bu şekilde etiketlenmeyen yenilenmiş ünitelerden oluşur. Temiz görünürler. Mil üzerinde görünür bir aşınma yoktur. Ambalajı bile orijinaline yakın görünebilir.

Görünmeyenler: kodlayıcının kaç saat çalıştığı, sargı yalıtımının kaç termal döngüden geçtiği, rulmanların bir noktada açılı yüklendiği ve iç yorgunluk taşıyıp taşımadığı. Bu geçmiş, varışta görünmez — altı ay veya bir yıl sonra, üretim sırasında, parça çalıştırması planlanan bir makinede ortaya çıkar.

Yeni bir A06B-0215-B100'ün böyle bir geçmişi yoktur. Fabrika rulmanları, sıfır saatte bir kodlayıcı ve ilk günden itibaren geçerli olan garanti kapsamı. Bir makinenin içinde yıllarca gözetimsiz çalışacak bir bileşen için, ünite takılmadan önce doğrulanması makul şeylerdir.

Kurulum ve Sürekli Servis

Kurulumdan önce, amplifikatör modülü kapasitesini motorun nominal akımıyla karşılaştırın ve fiziksel boyutların montaj düzeninize uyduğundan emin olun. Bunu çizimlerle, kutudan çıkarmadan önce yapın — motor zaten makinedeyken değil.

Çalışmaya başladıktan sonra izlenecek teşhis, eksen takip hatasıdır. Birkaç hafta boyunca yavaş, istikrarlı bir artış eğilimi — ani bir alarm yerine — genellikle soğutma sıvısına maruz kalan kurulumlarda kodlayıcı kablo contası bozulmasının erken belirtisidir. Bu aşamada yakalamak, planlanmamış bir üretim duruşu yerine bir kablo değişimi anlamına gelir.

Depolanan üniteler için: 0–40 °C'de, %75'in altında nemde, yoğuşmasız tutun. Sürekli statik temas yükü altında rulman ezilmesini önlemek için mili altı ayda bir elle çevirin. Kurulum gününe kadar paketini açmayın.

Sıkça Sorulan Sorular

S1: Bu motor dahili bir frenle mi geliyor? Hayır. B100 konfigürasyonu entegre bir fren içermez. Bu motor, güç kesildiğinde yükün tutulması gerekmeyen yatay eksen uygulamaları için tasarlanmıştır. Uygulamanız dikey bir eksen veya yerçekimi yüklü bir eksen içeriyorsa, βis serisinden fren donanımlı bir varyant kullanılmalıdır.

S2: A06B-0215-B100 hangi sürücü donanımını gerektirir? Bu motor, FANUC βi SVU veya βi SVM serisi servo amplifikatörlerle çalışır. Amplifikatör modülü kapasitesi, motorun nominal akımıyla eşleşmelidir — sipariş vermeden önce doğru eşleştirmeyi doğrulayın. Uyumsuz amplifikatör derecelendirmeleri, βis motorlarında daha yaygın kurulum hatalarından biridir.

S3: Eski bir β-serisi motorun doğrudan yerine geçebilir mi? Değiştirilen belirli üniteye bağlıdır. βis serisi, önceki β-serisi motorlara kıyasla güncellenmiş bir kodlayıcı protokolü kullanır, bu da tipik olarak CNC kontrolcüsünde parametre değişiklikleri gerektirir. Fiziksel konektör konumları da farklı olabilir. Tak-çalıştır bir değişim değildir ve hem makine kablolaması hem de kontrolcü parametreleriyle doğrulanması gerekir.

S4: Hangi FANUC CNC sistemleri uyumludur? A06B-0215-B100, uygun bir βi amplifikatörle eşleştirildiğinde FANUC 0i-D, 0i-F, 30i, 31i ve 32i serisi kontrolcülerle uyumludur. Daha eski kontrolcü nesilleri için, bu motoru bir yedek olarak belirtmeden önce uyumluluk doğrulanmalıdır.

S5: Satılan bir ünitenin gerçekten yeni olduğunu doğrulamanın en iyi yolu nedir? Hasarsız etiketlere sahip kapalı FANUC ambalajını, anahtar yuvasında veya mil ucunda aşınma göstermeyen bir mili ve daha önce servis veya onarım kaydı olmayan bir seri numarasını kontrol edin. Yeni stok kökenini doğrulayan belgeler sağlayabilen bir satıcı makul bir temeldir. Ambalaj açılmışsa veya kaynak belgeleri mevcut değilse, üniteyi kabul etmeden önce sorun.
