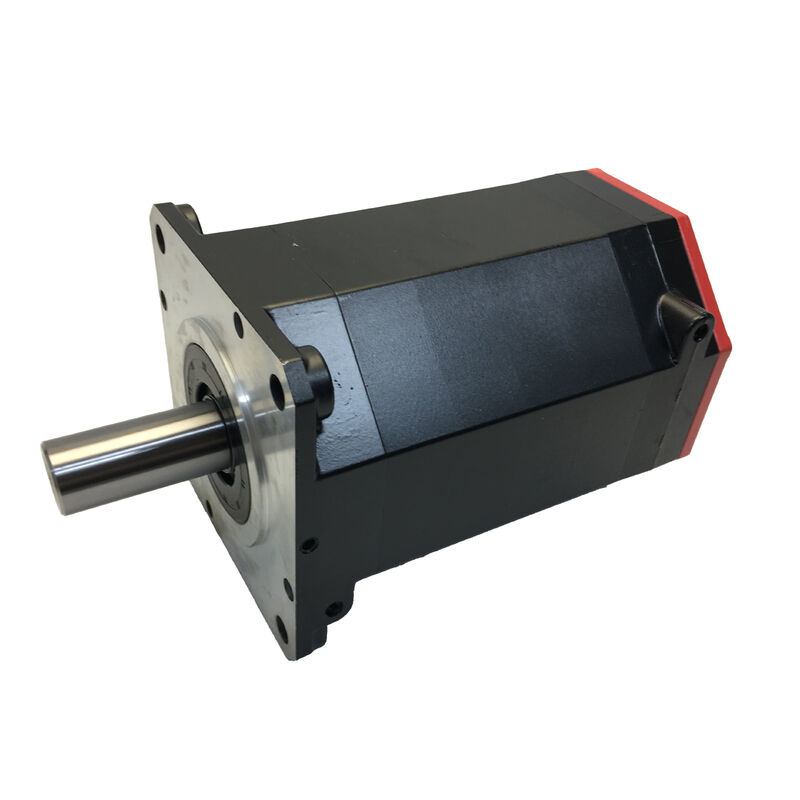

Fanuc AC Servo Motor A06B-0221-B000

βis Serisi · Fren Yok · CNC Makine Takımları İçin Yüksek Hassasiyetli AC Servo

Hassasiyet Eksenlerden Başlar

Bir CNC makinesindeki her konumlandırma hatası bir yere dayanır — aşınmış bir enkoder, termal olarak kararsız bir sargı, eşleştirildiği sürücü sistemi için tam olarak doğru olmayan bir motor. Fanuc A06B-0221-B000, bu üç değişkenin tamamını ortadan kaldırmak için üretilmiştir.

FANUC'un βis serisine aittir: servo motor serisinin kompakt iş gücü, alanın sınırlı olduğu ancak doğruluk gereksinimlerinin olmadığı çok çeşitli küçük ve orta ölçekli CNC platformlarında kullanılır. B000 ataması, bu ünitenin entegre bir fren olmadan sevk edildiği anlamına gelir — motorun güç kesildiğinde yükü yerçekimine karşı tutmaktan sorumlu olmadığı yatay eksenlere uygun bir yapılandırma.

Bunun karşılığında daha hafif bir montaj, daha basit sürücü kabini kablolaması ve aralarında herhangi bir adaptasyon katmanı olmadan FANUC'un βi amplifikatör mimarisine doğrudan bağlanan bir motor elde edersiniz.

Teknik Özellikler

Bir Motor Makine İçinde Çalışırken Önemli Dört Şey

Bir servo motor kurulduktan sonra onunla etkileşime girmezsiniz. Makinenin içinde, yıllarca gözetimsiz çalışır. Bunlar, bunun sorunsuz gidip gitmediğini belirleyen özelliklerdir:

1. Mutlak enkoder — sıfırlama gerekmez. Enkoder konum verilerini sürekli olarak depolar. Güç kesintisi, acil durdurma veya planlı kapanıştan sonra, eksen tam son konumunda çevrimiçi olur. Sıfırlama rutini, referans kaybı, üretime geri dönmede gecikme yok.

2. IP67 mil contası — soğutucu maruziyeti ele alındı. Aktif bir işleme ortamında soğutucu sisi her yere ulaşır. A06B-0221-B000'deki mil ucu contası IP67 olarak derecelendirilmiştir — motorun tüm hizmet ömrü boyunca özel periyodik bakım gerektirmeden kirleticileri dışarıda tutmak için tasarlanmıştır.

3. Düşük tork dalgalanması — yüzeyler daha temiz biter. Düşük ilerleme hızlarında, motor düzensizlikleri doğrudan işlenmiş yüzeye basılır. βis sargı geometrisi, hız aralığında tork iletimini pürüzsüz tutar, bu da bitirme geçişlerinin takım geometrisinin elde etmek için tasarlandığı yüzey kalitesini ürettiği anlamına gelir.

4. Uzun vardiyalar boyunca termal kararlılık. Yalıtım sınıfı ve rulman spesifikasyonu, sürekli sürekli çalışma için seçilmiştir. İkinci saatte serin çalışan ancak onuncu saatte sapmaya başlayan bir motor, kaynağına kadar izlenmesi zor sorunlar yaratır. Bu, sapmaz.

Bu Motorun Kullanıldığı Makine Tipleri

A06B-0221-B000 küçük çerçeveli bir motordur. Daha büyük ünitelerin sığmadığı yerlere sığar ve FANUC kontrollü makinelerin üzerine inşa edildiği konumlandırma doğruluğu ve sürücü uyumluluğu sağlar.

Kompakt CNC Torna Merkezleri Orta-yüksek döngü sayılarına sahip daha küçük tornalarda X ve Z ekseni beslemesi. Enkoderin mutlak geri bildirimi, makine parti ortasında yeniden başlasa bile parça-parça konumlandırmayı tutarlı tutar.

Tezgah Üstü ve Küçük VMC'ler Hassas bileşen üretimi, kalıp işleri ve takım imalatında kullanılan kompakt dikey işleme merkezlerinde X ve Y ekseni kontrolü. Motorun ayak izi, daha büyük servo ünitelerin basitçe sığamayacağı yerlere uyar.

Delme ve Frezeleme Merkezleri Bu makineler vardiya başına yüzlerce kez eksen yönünü tersine çevirir. A06B-0221-B000, hızlı tork tepkisi ve döngüler arasında konum hatası birikimi olmadan yüksek döngülü ters çevirmeleri temiz bir şekilde işler.

Yardımcı ve İndeksleme Eksenleriαi serisi bir motorun boyut ve maliyeti olmadan tam FANUC protokol entegrasyonu gerektiren takım değiştiriciler, döner tablalar ve palet indeksleme sistemleri. βis serisi bu ikincil roller için doğru seviyedir.

Motor Durumu Sorusu Üzerine

Kullanılmış ve yenilenmiş servo motor pazarı büyüktür ve her zaman şeffaf bir şekilde etiketlenmez. Birkaç bin çalışma saatine sahip bir motor, bu geçmiş açıklanmadan temizlenebilir, yeniden paketlenebilir ve listelenebilir. Dışarıdan, yeni bir üniteyle aynı görünür.

Fark daha sonra ortaya çıkar: aralıklı hatalar üretmeye başlayan bir enkoder, birkaç aylık çalışmadan sonra gürültü geliştiren rulmanlar, termal ömrünün yarısına kadar gelmiş sargı yalıtımı. Varışta hiçbiri tespit edilemez.

Yeni bir A06B-0221-B000, hiç aşınma biriktirmemiş bir enkoder, fabrika durumunda rulmanlar ve tam OEM garanti kapsamı ile başlar. Bir üretim makinesinin içinde sürekli çalışan bir bileşen için, başlangıç durumu önemsemeye değer bir şeydir.

Kurulum, Servis ve Depolama

Kurulumda:Kablolamadan önce βi amplifikatör modül kapasitesinin motorla eşleştiğini doğrulayın. Fiziksel boyutları ve konektör konumlarını makine montaj çizimiyle karşılaştırın — bunu ünitenin kutusunu açmadan, sonradan değil, yapın.

Çalışma sırasında:CNC teşhis ekranı aracılığıyla eksen takip hatası eğilimini izleyin. Haftalar veya aylar boyunca yavaş bir yukarı doğru sapma, tipik olarak enkoder kablosu contası bozulması anlamına gelir ve bunu orada yakalamak, ardından gelen sert alarmı önler.

Depolamada:Üniteyi 0 °C ile 40 °C arasında, %75'in altında bağıl nemde, yoğuşma olmadan tutun. Statik yük altında rulman ezilmesini önlemek için her altı ayda bir mili elle çevirin. Kurulum gününe kadar orijinal kapalı ambalajında bırakın.

Sıkça Sorulan Sorular

S1: A06B-0221-B000'de dahili fren var mı? Hayır. B000 soneki, bu motorun entegre bir fren olmadan sevk edildiğini gösterir. Güç kesildiğinde yük tutmanın gerekli olmadığı yatay eksen uygulamaları için tasarlanmıştır. Dikey eksenler veya makine enerjisi kesildiğinde konumu tutması gereken herhangi bir eksen için, βis serisi içinde fren donanımlı bir varyant seçilmelidir.

S2: Bu motoru çalıştırmak için hangi amplifikatör gereklidir? Bu motor, FANUC βi SVU veya βi SVM serisi servo amplifikatörlerle kullanılmak üzere tasarlanmıştır. Amplifikatör modülü, motorun akım spesifikasyonuna göre derecelendirilmiş olmalıdır — herhangi bir bileşeni satın almadan önce doğru eşleştirmeyi doğrulayın.

S3: Bu motor FANUC 0i-F ve 30i kontrolörleriyle uyumlu mu? Evet. A06B-0221-B000, uygun bir βi serisi servo amplifikatörle kullanıldığında FANUC 0i-D, 0i-F, 30i, 31i ve 32i serisi CNC kontrolörlerle uyumludur. Daha önceki kontrolör nesilleriyle uyumluluk, bu motoru bir yedek olarak belirlemeden önce doğrulanmalıdır.

S4: Eski bir makinedeki birinci nesil β-serisi bir motoru değiştirebilir mi? Doğrudan bir değişim olarak değil. βis serisi, önceki β-serisi motorlara kıyasla güncellenmiş bir seri enkoder kullanır, bu da kurulumdan sonra CNC'de parametre değişiklikleri gerektirir. Fiziksel konektör konumları nesiller arasında farklılık gösterebilir. Bir eşleşme kontrolü ve parametre incelemesi, benzer bir değişim olarak ele almadan önce gereklidir.

S5: Ünitenin yeni olduğunu doğrulamak için satın alırken ne kontrol etmeliyim? Yeni üniteler, sağlam etiketlere sahip kapalı FANUC ambalajlarında, anahtar yuvasında herhangi bir temas aşınması veya sürtünme göstermeyen bir mile ve daha önce servis kaydı olmayan bir seri numarasına sahip olarak gelir. Satıcıdan yeni stok durumu hakkında bilgi veren belgeler isteyin. Ambalaj açılmışsa veya satıcı kaynak bilgisi sağlayamıyorsa, sevkiyatı kabul etmeden önce netleştirin.
