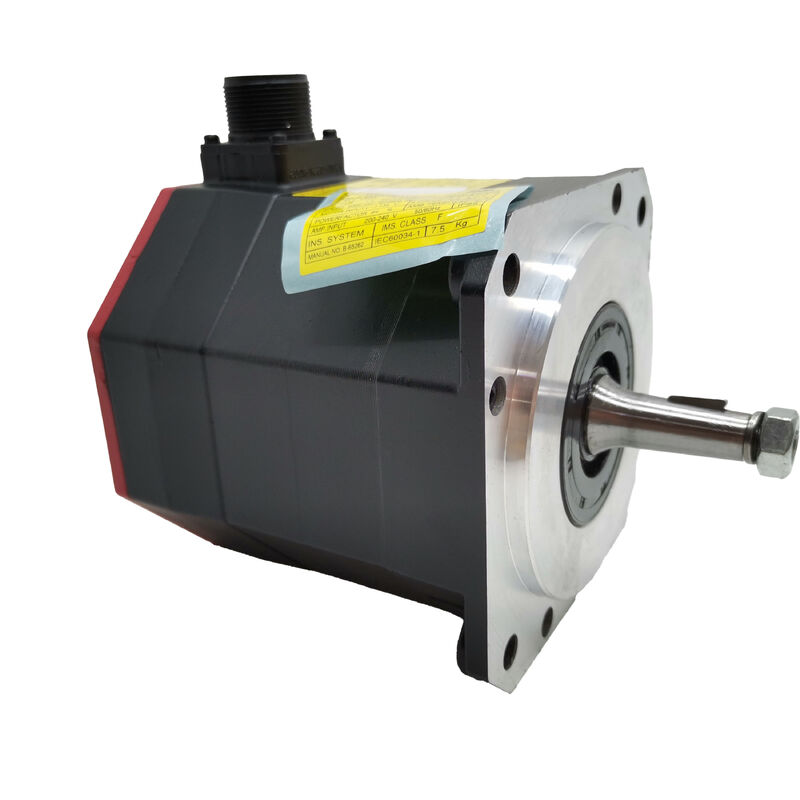

Fanuc AC Servo Motor A06B-0223-B000 A06B0223B000 AO6B-O223-BOOO

Parça numarası:A06B-0223-B000

Ayrıca Aradığınız:A06B0223B000, Fanuc A06B-0223-B000, FANUC A06B0223B000

Motor Model:αiF 4/5000

Sınıflandırma:Fanuc Alpha iF Serisi AC fırçasız servomotoru 4 Nm durma tork, 5.000 rpm, Anahtarlı, Frensiz, Mutlak A1000 Darbe Kodlayıcısı, IP65

BuFanuc A06B-0223-B000Fanuc'un alfa iF serisinden çok çeşitli Fanuc kontrol edilen makinelerde bulunan güçlü bir orta yelpazede motor.4 Nm durma tork, a5,000 rpm nominal hızVe a.Anahtarlı konik oyuStandart olarak, bu motor, küçük ve orta formatlı işleme merkezleri, döndürme merkezleri ve sondaj makinelerinde hafif ve orta CNC besleme ekseni performans gereksinimlerini kapsar.

Yapısını üç şey belirler.Konik çukurmakine alet servo bağlantısı gerektiren hassas, kendi kendine merkezleşen arayüzü sağlar.Alfa i A1000 mutlak nabız kodlayıcısı1'de,000Dönüm başına 1000 darbeler, makinenin tam olarak nerede olduğunu bildiği anlamına gelir.B000 sonekFanuc servo kilidinden hareketsiz durumda pozisyon tutulan yatay eksenler için doğru seçim olan elektromanyetik fren olmadığını doğruluyor.

αiF işareti, bu motoru Fanuc'un servo motor yelpazesi içinde belirli bir kategoriye yerleştirir.Model adındaki "4" Newton-metre'de durma torkudur motorun sıfır hızda termal sınırlara ulaşmadan önce sürdürdüğü maksimum tork"5000" rpm'deki nominal hızdır. Birlikte motorun çalışma kaplamasını tanımlarlar.

Dört Newton metre durma tork, bir işleme döngüsünün düşük hızlı, yüksek yüklü aşamalarını idare eder. Derin sondaj geçişleri, ağır karşı kesimler, kesim yükü altında sürekli besleme.% 90 verimlilikte 4 mm atış topu vida, 4 Nm, düşük hızlarda yaklaşık 5.6 kN eksensel kuvveti sürdürür. Bu, orta mesafe ve iş parçası kütlesini taşıyan küçük ve orta işleme merkezi besleme eksenleri için gerçekçi bir bütçedir.

5000 rpm'lik nominal hız, bu motorun orta aralık αiS ailesine hakim olan 4000 rpm'lik motorlardan kendisini ayıran noktadır.Eksen, doğrudan bağlanmada 20 m/dakikada hareket eder Döngü süresi rekabetçi bir endişe olan ve eksen yolculuğu kısa olan daha küçük makineler için, bu geçiş hızı üretim değerine sahiptir.

Bu kombinasyon, 4 Nm sürekli kuvvet kapasitesi, 5.000 rpm geçiş hızı, 1.4 kW nominal çıkış, geniş bir CNC makine aletleri besleme ekseni popülasyonunun performans gereksinimlerini karşılar.A06B-0223 serisinin çok çeşitli ekipmanlarda olması tesadüf değil..

A06B-0223-B000'deki konik oyu, makine aletleri servo eksenleri için standart Fanuc oyu konfigürasyonudur.ve ne sağladığını anlamak neden düz bir şaft yerine varsayılan olarak belirtilmiştir açıklamak için yardımcı olur.

Konik bir şaft, takma nöbü veya top-vitiş takma bileşimindeki karşılık gelen bir delikle eşleştirilen hassasca topraklanmış bir konudur.Merkezi miğfer sonucunda iplik boyunca bir çekme bult ile konik üzerine çekildiğinde, konik geometri merkezi otomatik olarak motor ve tahrik edilmiş çubuk eksenleri ayarlanmadan sıkı bir geometrik toleransla hizalandırılır.Anahtar daha sonra akışkanın anahtarındaki anahtar mekanik olarak tork aktarırAksyal sıkıştırma kuvvetinden bağımsız olarak.

Bu, iki pratik nedenden dolayı önemlidir. Birincisi, kurulum sırasında şaftın doğru bir şekilde hizalanması, motorun ön rulmanındaki radyal yükü azaltır ve eksile geri tepki vermesini önler.motor servis için çıkarıldığında ve yeniden monte edildiğinde veya yenisiyle değiştirildiğinde konik, yedek koltukların şimşekleme veya hizalama doğrulama olmadan orijinal ile aynı olmasını sağlarBir motor montajı tasarlayan bir makine aracı üreticisi için, konik ocağın standartlaştırılması, verilen bir çerçeve boyutunda αiS/αiF ailesindeki tüm motorlarda aynı bağlanma nöbünün çalışması anlamına gelir.

Katılan anahtar gereklidir. Onsuz tüm tork aktarımı sadece konik sıkıştırma sürtünmesine bağlı olurdu.Bir işleme ekseninde döngüsel geri dönüş ve şok yükleri altında yeterli olmayanAnahtar ve sargı kombinasyonu, motorun tüm çalışma ömrü boyunca mekanik olarak dayanıklıdır.

B000 işareti, bu motorun elektromanyetik fren kullanmadığını gösterir. Fanuc αi servo amplifikatörünün servo kilidinin durgun konumunu koruduğu pozisyon döngüsü aktif kalır.A1000 darbeler kodlayıcısı sürekli olarak çubuk açısını 1 olarak izler.,000Dönüş başına 1000 sayıyor ve amplifikatör hata sonrası sıfır tutmak için düzeltici akım veriyor.

Yatay eksenlerde, X ve Y masa sürücüleri, eyer beslemeleri ve araba eksenleri, çoğu makine alet servo uygulamasını oluşturuyor, bu tamamen yeterli.Eksen sürüklenmiyor., ve makine koordinatı güç açıkken herhangi bir dinlenme dönemi boyunca geçerli kalır.

Frensiz yapılandırma da kurulumunu daha temiz tutuyor.CNC başlatma dizisine programlanacak fren serbest bırakma zamanlaması yok8 veya 10 servo eksenli bir makine için bu basitleştirmeler eklenir.

Bir makine ekseninin bir yerçekimi yükü bileşeni olduğunda, spindle başının kütlesini taşıyan dikey bir Z eksenine,Servo-off'ta ′ servo kilitleme ′ eksen yönü boyunca ağırlık bileşeni olan eğimli bir besleme yeterli değildirA06B-0223 serisinde, bu motorlar, frenli bir motor varyasyonu gerektirir.B400(doğru düz as, 24V fren) veB500(düz anahtarlı as, 24V fren) dikey eksen uygulamaları için elektromanyetik frenler taşır.

A06B-0223-B000'e monte edilen kodlayıcı,Alfa i A1000Fanuc'un seri mutlak kodlayıcısı 1.000Önemli olan "A" öneki: bu mutlak bir kodlayıcı, artan bir değil.

• Mutlak, yönlendirme yok demektir.Fanuc CNC'nin çalıştırıldığı her seferinde, αi servo amplifikatörü A1000'in konum verilerini hemen okur.Servo amplifikatör veya CNC kabin pil ünitesinde bir pil tarafından desteklenirCNC, herhangi bir aks hareketi yapmadan, her eksenin makine koordinatını güçlendirme sırasında belirler.Bu, potansiyel olarak uzun süreli bir evrak dizisini ortadan kaldırır ve makineyi dakikalar yerine saniyeler içinde üretime sokar..
• Devrim başına bir milyon atış:Saat 1'de.0004 mm'lik bir atış topu vida üzerinde, dönüm başına 1000 sayım, her kodlayıcı sayımı 4 nanometre doğrusal yer değiştirmeye karşılık gelir.Fanuc servo'nun konum döngüsü bu çözünürlükte kapanır ¢ hassas CNC işleme merkezlerinin reklam ettiği mikronun altındaki pozisyonel tekrarlanabilirlik için yeterince inceHız geri bildirim döngüsü, en yavaş bitirme geçişinden maksimum hızlı geçişe kadar herhangi bir besleme hızında pürüzsüz, dalgalanmadan uzak bir hız çıkışı üretmek için aynı hassas çözünürlüğü kullanır.
• Akü yedek:Çok dönümlü mutlak sayaç, Fanuc αi servo amplifikatöründeki yedek pil tarafından kapatılarak korunur. Fanuc CNC bir pil alarmı gösterdiğinde değiştirin.Tamamen boşaltılmış bir batarya, çoklu dönüş sayımını sıfırlar ve makinenin üretimi yeniden başlatması için bir referans dönüş döngüsü gerektirir..

B000, temiz baz hatı, frensiz, mutlak kodlayıcıdır. Çoğu Fanuc makine aracının akslarının çoğunda sahip olduğu yatay eksen uygulamaları için doğru motordur.

A06B-0223-B000Fanuc αi seryo amplifikatörleri (αiSV)A1000 darbe kodlayıcısı, Fanuc'un standart αi seri kodlayıcı protokolü üzerinden iletişim kurar.Tüm αi jenerasyon amplifikatörleri tarafından desteklenir.

Uyumlu CNC platformları:Fanuc Serisi 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32i.

Motor, farklı bir kodlayıcı arayüzü kullanan daha eski ilk nesil α veya αC serisi amplifikatörleri ile veya Fanuc β serisi sürücüleriyle uyumlu değildir.

A06B-0223-B000'i bir yedek olarak monte ederken, CNC ekseni parametrelerinin Fanuc'un servo parametre veritabanından αiF 4/5000 motor türüne ayarlandığını kontrol edin.Yanlış motor tipi parametreleri, servo performansının istikrarsız olmasını veya çalıştırılırken amplifikatör hatalarını oluşturur.

• Küçük ve orta çaplı CNC işleme merkezleri için besleme ekseni:Vertikal işleme merkezlerinde X ve Y masa ve eyer sürücüleri, kompakt tezgah değirmenlerinden 500 × 400 mm'ye kadar masaları olan orta formatlı makinelere kadar uzanmaktadır.4 Nm durma tork makul masa kütlesi ve kesme yüklerini idare eder5000 rpm nominal hız, tipik olarak kısa eksenli bu makinelerde hızlı hızlı geçiş sağlar.
• CNC dönme merkezi taşıyıcı ve çapraz kaydırma eksenleri:Z eksenli taşıyıcı sürücüler ve X eksenli çapraz kaydırma sürücüleri, kompakt CNC dönüş merkezlerinde, konik şaft arayüzünün doğrudan top-vitiş birleştirmesine bağlandığı ve 5,000 rpm değerli iş parçasının çap aralığında hızlı geçiş sağlar.
• CNC sondaj ve dokunma makinesi aksları:CNC sondaj merkezlerinde ve delik yerleri arasındaki hızın döngü süresini yönlendirdiği vurma makinelerinde X-Y konumlandırma eksenleri.Tam bir iş parçasında biriken delikler arası konumlandırma süresini azaltmak.
• Fanuc robot ekseni sürücüleri:Fanuc robot eklemlerini ve konumlandırma eksenlerini αi serisi amplifikatörlerini kullanarak seçin αiF serisi motorları belirtin.Konik şaft arayüzü ve A1000 mutlak kodlayıcı, güç kesimi olayları yoluyla doğru konum tutumunun işlevsel bir gereklilik olduğu robot uygulamalarına uygundur.
• Genel Fanuc αi platform otomasyonu:Herhangi bir Fanuc αi güçlendirici ile donatılmış otomasyon sistemi, 5.000 rpm'e kadar 4 Nm servoküç gerektirir, konik bir şaft çıkışı, mutlak konum geri bildirimi,ve kurulmuş Fanuc parametresi veritabanı desteği.
