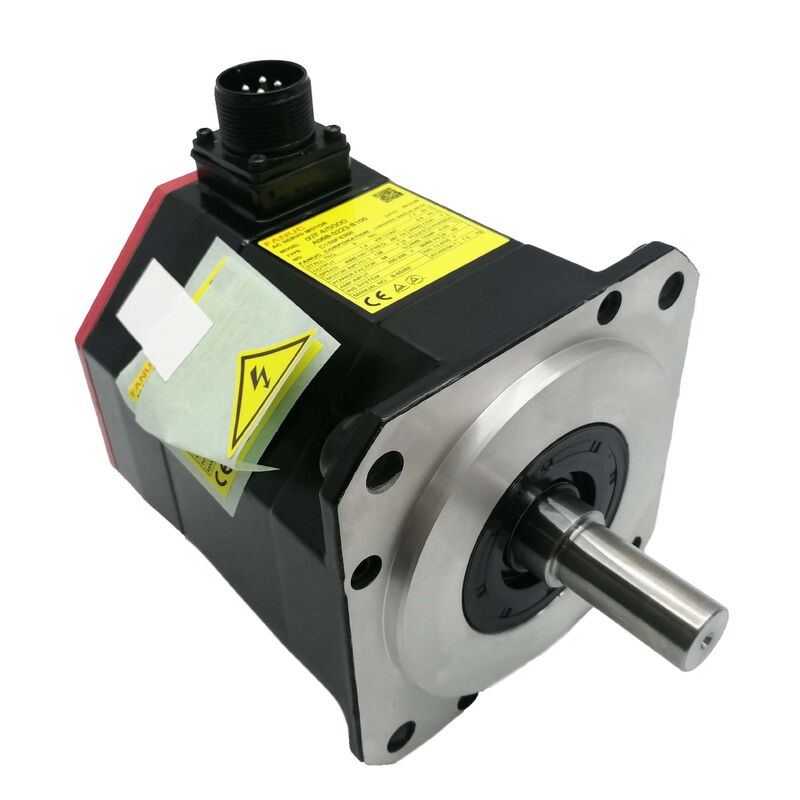

Fanuc AC Servo Motor A06B-0223-B100

βis Serisi · Fren Yok · Kompakt CNC Servo Motor

Motoru Doğru Seçmenin Önemi

CNC işleme sektöründe servo motor, elektronik komutların fiziksel harekete dönüştüğü noktadır. Bu dönüşümü yanlış yapmak — uyumsuz bir yedek parça, yıpranmış bir enkoder veya uyumsuz bir sürücü eşleşmesiyle — parçalarda sorunlara yol açar: yüzeyde titreme izleri, konum sapması, çevrim süresi tutarsızlığı.

Fanuc A06B-0223-B100, kompakt ve orta sınıf CNC takım tezgahlarının besleme ekseni talepleri için tasarlanmış bir βis serisi AC servo motordur. Entegre bir fren olmadan çalışır — yatay eksen konfigürasyonları için bilinçli bir seçimdir — ve adaptasyon donanımı veya özel parametre eşlemesi olmadan doğrudan FANUC'un βi amplifikatör ekosistemine bağlanır. Mevcut bir FANUC kurulumunda sorunsuz çalışan bir motor arayan makine üreticileri ve bakım ekipleri için, bu yerel uyumluluk her şeyin başlangıç noktasıdır.

Teknik Özellikler

Bu Motor Neden Gerçekten İyidir

Servo motorları aşırı belirleme eğilimi vardır — daha fazla gücün daha iyi performans anlamına geldiğini varsaymak. Pratikte, A06B-0223-B100, çevrim sayılarının yüksek olduğu ve parça toleranslarının çok fazla sapmaya izin vermediği makinelerde eksen düzeyinde tutarlılık gibi farklı bir şey için optimize edilmiştir.

Çalışma koşullarında dayanıklı olan birkaç özel şey:

Mutlak konum belleği. Seri enkoder, pil veya mekanik referans olmadan konum verilerini saklar. Güç kesintisi veya acil durdurmadan sonra, eksen tam olarak bilinen son konumundan devam eder — sıfırlama çevrimi yok, kayıp parça yok.

Gerçekten dayanan mil ucu contası. IP67 mil contası, sürekli soğutma sisi olan ortamlar için üretilmiştir. Özel bakım aralıkları gerektirmez; üretim alanlarının ona attığı her şeyi halleder.

Diş çekme olmadan tork iletimi. Sarım tasarımı, hız aralığında tork dalgalanmasını düşük tutar. Bu, motor düzensizliğinin işlenmiş yüzeyde doğrudan göründüğü yavaş son işleme geçişlerinde en çok önemlidir.

Vardiyalar boyunca termal kararlılık. Yalıtım sınıfı ve rulman seçimi, sadece kısa süreli patlamalar için değil, sürekli çalışma için boyutlandırılmıştır. Bir vardiya sırasında termal olarak sapan bir motor gerçek bir sorundur; bu motor öyle değildir.

Bir Makinede Nereye Uyuyor

βis serisi, FANUC'un servo motor yelpazesinin kompakt ucunu doldurur. A06B-0223-B100 şunlar için güçlü bir uyum sağlar:

CNC Torna Tezgahları (kompakt platformlar) Küçük tornalama merkezlerinde X ve Z ekseni besleme kontrolü. Motorun düşük besleme hızlarındaki tepkiselliği, uzun üretim serileri boyunca yüzey kalitesini tutarlı tutar.

Küçük ve Orta Boy Dikey İşleme Merkezleri Makine ayak izinin sınırlı olduğu ve motorun soğutma sistemlerinin yakınında güvenilir bir şekilde çalışması gereken X ve Y ekseni sürücüleri.

Delme ve Diş Açma Merkezleri Sık yön değiştirmeli yüksek çevrimli uygulamalar. Motorun düşük ataleti ve hızlı tork tepkisi, konumlandırma doğruluğundan ödün vermeden çevrim süresini azaltır.

İkincil ve Yardımcı Eksenler Boyut ve maliyet açısından bir αi serisi biriminin gerektirdiği tam FANUC protokol uyumluluğuna ihtiyaç duyan çoklu işlem makinelerindeki döner tablalar, takım değiştiriciler ve palet sistemleri.

Yeni Üniteye Karşı Piyasa Alternatifi

FANUC servo motorları, yeni stok, yenilenmiş üniteler ve — alıcıların beklediğinden daha sık — net bir servis geçmişi olmayan tamir edilmiş motorları karıştıran ikincil bir piyasada dolaşır. A06B-0223-B100 bir istisna değildir.

Yenilenmiş bir ünite varışta aynı görünebilir. Enkoderin üzerinde saatler vardır. Rulmanlarda mikroskobik yorgunluk olabilir. Sarım yalıtımı termal döngülerden geçmiştir. Bunların hiçbiri, motor bir makinede çalışana kadar, genellikle kurulumdan aylar sonra görünmez.

Yeni bir ünite, sıfır çalışma saati, fabrika durumunda rulmanlar ve enkoder ve tam OEM garantisi getirir. Makine içinde gözetimsiz çalışan ve yıllarca dayanması beklenen bir bileşen için, başlangıç durumu — satın alma fiyatı farkından bağımsız olarak — önemlidir.

Kurulum ve Depolama Notları

Takmadan önce: Motorun gövde boyutlarını ve konektör tipini makine çizimlerinizle çapraz kontrol edin. βi amplifikatör modülünün derecesinin motorun akım spesifikasyonuyla eşleştiğini doğrulayın. FANUC βis Bağlantı Kılavuzu, doğrulanmış eşleşmeler için yetkili kaynaktır.

Çalışma sırasında: Enkoder kablosu aşınmasının en yaygın erken uyarı işareti, eksen takip hatasında yavaş bir artıştır — herhangi bir sert alarm görünmeden önce CNC teşhis ekranından tespit edilebilir. Soğutma sıvısına maruz kalan kurulumlarda konektör contalarını yıllık olarak kontrol edin.

Depolama sırasında: 0–40 °C, %75'in altında bağıl nem, yoğuşma yok. Ünite uzun süreli depolamada tutuluyorsa mili altı ayda bir manuel olarak çevirin. Kurulum gününe kadar orijinal ambalajında kapalı tutun.

Sıkça Sorulan Sorular

S1: Bu motorun frenli bir versiyonu var mı? Evet. βis serisi içinde dikey eksen uygulamaları için frenli bir varyant mevcuttur. B100 konfigürasyonu fren içermez ve güç kapalıyken tutmanın gerekmediği yatay eksenler için uygundur. Uygulamanız yerçekimi yükü tutmayı gerektiriyorsa, farklı bir son ek varyantı belirtilmelidir.

S2: Bu motor ne tür bir amplifikatör gerektirir? A06B-0223-B100, FANUC βi SVU veya βi SVM serisi servo amplifikatör üniteleri ile kullanılmak üzere tasarlanmıştır. Amplifikatör modülü, motorun akım çekişiyle eşleşecek şekilde derecelendirilmelidir. Satın almadan önce FANUC'un motor-amplifikatör seçim belgelerini kullanarak belirli eşleşmeyi doğrulayın.

S3: Bu, eski bir β-serisi motorun yerine doğrudan geçebilir mi? Tak-çalıştır değişimi olarak değil. βis serisi, önceki β-serisi motorlara kıyasla güncellenmiş bir seri enkoder protokolü kullanır, bu da kurulumdan sonra CNC parametrelerinin gözden geçirilmesi ve ayarlanması gerekeceği anlamına gelir. Konektör konumları nesiller arasında farklılık gösterebileceğinden, fiziksel bir uyum kontrolü de önerilir.

S4: Bu motorla hangi FANUC kontrolörleri çalışır? Uyumlu kontrolörler, doğru βi-serisi amplifikatörle eşleştirildiğinde FANUC 0i-D, 0i-F, 30i, 31i ve 32i serilerini içerir. Diğer kontrolör nesilleriyle uyumluluk, donanımı taahhüt etmeden önce FANUC'un yayınladığı eşleştirme belgelerine karşı doğrulanmalıdır.

S5: Satın almadan önce bir ünitenin gerçekten yeni olduğunu nasıl teyit edebilirim? Yeni üniteler, sağlam orijinallik etiketleriyle, anahtar yuvasında temas aşınması göstermeyen temiz bir mil ile ve daha önce servis geçmişi olmayan bir seri numarasıyla kapalı FANUC ambalajında gelir. Bir satıcı net kaynak belgeleri sağlayamıyorsa veya ünite orijinal ambalajı olmadan geliyorsa, bunu bir kırmızı bayrak olarak kabul edin ve teslimatı kabul etmeden önce açıklama isteyin.
