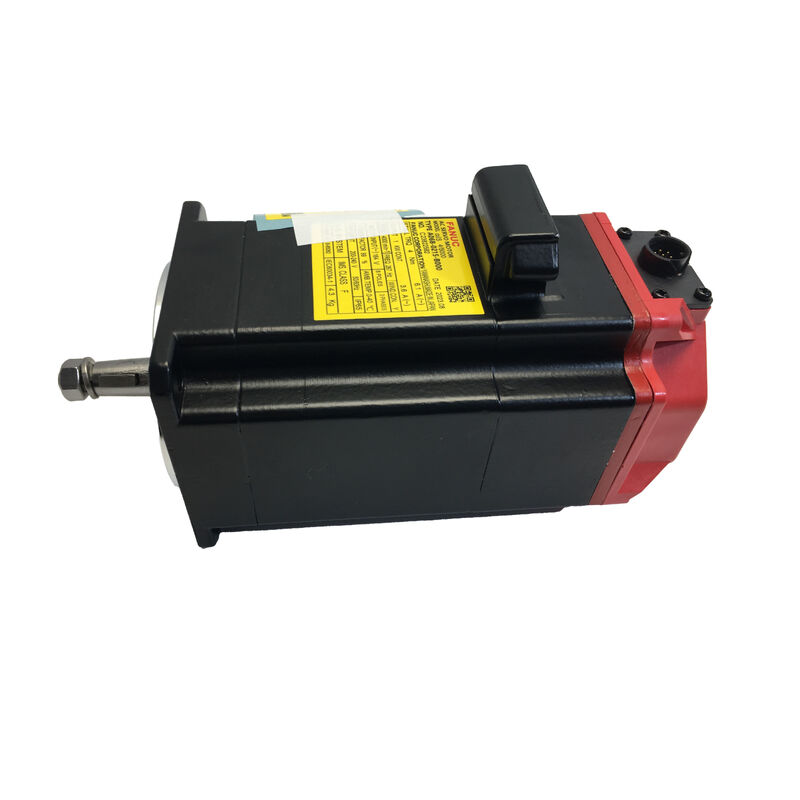

FANUC A06B-0232-B100 AC Servo Motoru AIS 8/6000 2.2 kW 8 Nm 6.000 rpm 1000 AIA 1000 Puls Kodlayıcısı IP65 200V

Özellikler Bir Bakışta

αiS 8/6000'in amacı

Hız, αiS 8/6000'in belirleyici özelliğidir.6,000 rpm sürekliBu kombinasyon, bu motoru özel ve zorlu bir uygulama bölgesine yerleştirir:Hızlı geçişlerin hem hızlı hem de hassas bir şekilde kontrol edilmesi gereken CNC işleme merkezlerindeki yüksek hızlı besleme eksenleriServo'nun, konum doğruluğunu kaybetmeden tam hızda hızlı geçişten hassas bir besleme kesimine sorunsuz bir şekilde geçmesi gerekir.

αiS işareti, bu motorun FANUC'un ürün hiyerarşisinde nerede yer aldığını gösterir.Alfa iS serisiFANUC'un endüstriyel standartlı servo motor hattı, FANUC CNC sistemleriyle entegrasyon için tasarlanmıştır (Seri 16i, 18i, 21i, 30i, 31i, 32i ve 0i) ve FANUC'un αi servo güçlendirici modülleri etrafında tasarlanmıştır.Her bir özellik ̇ Puls kodlayıcı arayüzü, motor parametresi seti, sürücü eşleşmesi FANUC kapalı ekosistemi içinde ayarlanır. CNC, amplifikatör ve motor ayrı satıcılardan monte edilmeden bir sistem olarak tasarlanır.

8 Nm, 6.000 rpm'de Performans Üçgeni

Servo motor seçimi, tork, hız ve çerçeve boyutu arasında üç yönlü bir kargo içerir.,Ve αiS 8/6000 bunu daha büyük bir çerçeveye geçmeden yapar.

8 Nm durma torkEksenin neyi itebileceğini tanımlar. Tam hız aralığı boyunca mevcut sürekli kuvvet.Bu, motorun termal aşırı yük olmadan bir kesme işleminden yükü sürüp süremeyeceğini belirleyen değerdir..

6,000 rpmBu hızda motor, yüksek hızlı işleme merkezi besleme eksenleri, hızlı çapraz sürücüler,ve çapraz hızın doğrudan bir makine verimliliği parametresi olduğu herhangi bir eksen.

80 A'daki en yüksek akımYüksek zirve akımı keskin hız profili yürütme anlamına gelir:Motor hedef hıza hızla ulaşır., aşılmadan yerleşir ve sıkı bir sonraki hata penceresi içinde yük bozukluğundan kurtulur.Bu yüksek besleme hızı pozisyonu tutan bir servo ve yük altında izleme hatası biriktiren biri arasındaki farkı oluşturur.

αiA 1000 Pulsecoder: Geri bildirim Vakfı

Her A06B-0232-B100 gemisi FANUC'unαiA 1000 nabız kodlayıcısıBu, FANUC αiS motor hattında kullanılan standart artan seri nabız kodlayıcısıdır.000FANUC'un yüksek hızlı seri geri bildirim arayüzü üzerinden αi servo amplifier'e iletilen, dönüş başına 1000 pozisyon darbeleri.

Nabız kodlayıcısı sadece konumu değil aynı seri bağlantı üzerinden motor sıcaklığını ve iç hatayı da iletiyor.ve aşırı hız olayları tüm CNC'ye nabız kodlayıcı arayüzü ile geri rapor edilir makine motor hatası koşullarını tespit etmek için ayrı sensör kablolama gerekmezBu entegrasyon tesadüfi değildir; FANUC αi sisteminin temel tasarım ilkesidir, her bileşene teşhis görünürlüğünün eklenmesi yerine yerleştirildiği.

Birden fazla eksenli makineler için, the standardized αiA 1000 interface across all motors in the αiS series means the same encoder cable family (FANUC A66L-0001 series) and the same parameter set apply regardless of motor size — simplifying spares management and reducing the number of configuration variables in multi-axis systems.

IP65 Konutlar ️ CNC ortamları için mühürlenmiş

A06B-0232-B100 birIP65 derecelendirilmiş kapak: tamamen toz geçirmez ve her yönden gelen su jetlerine karşı dayanıklı.Soğutucu maddenin aktif olarak püskürtüldüğü bir alet makinesi ortamında, metal parçacıkları havada ve yağ dumanı çalışma bölgesi boyunca mevcuttur, motor korpusunun mühürleme kalitesi ikincil bir özellik değildir.

- Evet.10 kg, motor, çıkış sınıfı için kompakttır. Düz çubuk, adaptör elemanları olmayan FANUC standart bağlantıları kullanarak top vidalarına ve kemer katmanlarına doğrudan bağlanmayı sağlar. No keyway on the B100 shaft specification means the coupling relies on clamp-type connection — which is correct for servo applications where the high reversal frequency of CNC feed axes makes mechanical fretting a concern with keyed interfaces.

Sistem Entegrasyonu: FANUC αi Servo Amplifier

A06B-0232-B100, FANUC'unServo güçlendirici sistemiFANUC'un PSM (Power Supply Module) ve SVM kombinasyonları ile güç kaynağı/güçlendirici kabin mimarisinde kullanılan A06B-6096, A06B-6114 ve A06B-6117 serisi servo modülleri (SVM ¢ Servo Module).

2,2 kW sürekli ve 80 A'lık en yüksek akım talebi ile, motor, FANUC'un SVM tek eksenli ve çift eksenli 20i ve 40i servo modüllerinin aralığında yer alan bir seviyede çalışır.Özel amplifier seçimi, CNC sistemi üretimine bağlıdır, eksenlerin toplam sayısı ve kabindeki PSM kapasitesi ¢ sadece motorla değil, alet makinesi üreticisinin orijinal tasarımı ile belirlenen parametreler.

FANUC'un αiS motorları doğrudan parametreler tanıma için tasarlanmıştır: CNC, motor modelini nabız kodlayıcısından okur ve otomatik olarak doğru kazanç parametrelerini yükler.Doğru şekilde yapılandırılmış bir sistemde, başarısız bir A06B-0232-B100'ü yeni bir üniteyle değiştirmek için manuel parametreler girmesi gerekmez

Bu Motorun Bulunduğu Yer

CNC işleme merkezi X/Y/Z besleme ekseni- yüksek hızlı dikey ve yatay işleme merkezleri, burada 6.000 rpm'de hızlı geçiş kesimler arasında hızlı konumlandırmayı sağlar,ve 8 Nm sürekli tork, agresif işleme geçerek besleme hızlarını sürdürür..

Yüksek hızlı sondaj ve çekim makineleri Hızlı geçiş süresi ile kesme süresi arasındaki oranın parça verimi için kritik olduğu ve 6.000 rpm besleme ekseni kapasitesinin parça başına kesme süresini doğrudan azalttığı döngü optimizasyonlu makineler.

Keskin öğütme makinesinin aksları- hem masa sürücüsü hem de tekerlek başı, hassas yüzey ve silindirli öğütücüler üzerine yerleştirilmiştir.konumlandırma için yüksek hız ve ince besleme artışları için sabit düşük hız tork kombinasyonu belirleyici gereksinimdir.

Dönüş merkezi kule indeksleme ve aks sürücüleri- Z ve X eksenleri yüksek hızlı CNC tornalarında, araç değişimleri ve kesim geçişleri arasında hızlı yeniden konumlandırma doğrudan verimlilik parametresidir.

Kablo EDM ve ölçeklendirme EDM makine aksları- 6.000 rpm yüksek hız kapasitesinin hızlı kaba kesim geçişine izin verdiği ve 8 Nm'lik torkun sabit hız ve sabit kuvvet gereksinimini sürdürdüğü hassas EDM besleme kontrolü.

A06B-0232-B100 Değişik Bağlam

FANUC'un parça numaralandırma sistemindeki B100 işareti, bunuDüz as, standart, frensiz, αiA 1000 nabız kodlayıcısıαiS 8/6000 motor gövdesinin konfigürasyonu. Aynı motorun diğer varyasyonları şunlardır:

• A06B-0232-B40024V DC elektromanyetik frenle
• A06B-0232-B200️ konik as, fren yok
• A06B-0233-B100AIS 8/6000HV(400V sınıfı sistem, 400/480V güç kaynağı)

A06B-0232-B100 standart 200V, frensiz,Doğrudan şaft konfigürasyonu ′′ 200V güçlendirici sistemi kullanıldığı ve yerçekimi tutma gerekmediği yatay ve standart yönelimli CNC besleme eksenleri için en yaygın olarak belirtilen varyant.

Sık Sorulan Sorular

S1: A06B-0232-B100 ile A06B-0233-B100 arasındaki fark nedir?

Her ikisi de aynı mekanik ve tork özelliklerine sahip FANUC αiS 8/6000 motorlarıdır.A06B-0232-B100, 200V versiyonudur., 200V sınıfı FANUC αi güçlendirici sistemlerinde kullanılır.A06B-0233-B100, HV (Yüksek Voltaj) sürümüdür., 400V sınıfı güç kaynağı sistemleri için tasarlanmıştır. İkisi elektrikle değiştirilemez. Sipariş vermeden önce makinanızın servo amplifier sisteminin voltaj sınıfını her zaman kontrol edin.

S2: Hangi FANUC servo amplifikatörü A06B-0232-B100 ile uyumludur?

A06B-0232-B100, FANUC'unαi servo amplifier modülleri (SVM)A06B-6096, A06B-6114 ve A06B-6117 serileri dahil olmak üzere, CNC jenerasyonu ve kabin konfigürasyonuna bağlı olarak.Belirli modül makinenin orijinal PSM/SVM mimarisine ve kontrol edilen eksen sayısına bağlıdırTam güçlendirici eşleşmesi için, makinenin elektrik belgelerine veya CNC servisi için FANUC αi servo güçlendirici açıklama el kitabına bakın.

S3: A06B-0232-B100, bir güç döngüsünden sonra yerleştirme gerektirir mi?

A06B-0232-B100'ün αiA 1000 nabız kodlayıcısı birartış cihazı, mutlak değil. Konum verileri bir güç kesimi ile tutulmaz. Her makine çalıştırılmasında, CNC eksen hareket komutlarını kabul etmeden önce her eksen bir referans dönüş (ev) dizisini yürütmelidir.Bu, αiA serisi nabız kodlayıcıları kullanan FANUC makineleri için standart çalışma prosedürüdür.FANUC'un mutlak nabız kodlayıcıları (αiA 64, αiA 128) konumlarını yönlendirme olmadan korur, ancak ayrı bir parça numarası konfigürasyonudur.

S4: A06B-0232-B100 daha eski bir FANUC α serisi (i olmayan) servo motorunu değiştirmek için kullanılabilir mi?

Doğrudan bir elektrik değiştiricisi olarak değil. αiS serisi daha önceki α (i olmayan) serisinden farklı amplifikatörler, farklı nabız kodlayıcı arayüz protokolü ve farklı motor parametresi kümeleri kullanır.Eski α serisi için tasarlanmış bir sistemde bir αiS motorunu değiştirmek, servo amplifier modülünü değiştirmeyi ve CNC parametre setini güncellemeyi gerektirir.Planlı bir yükseltme olarak mümkündür, ancak fişle uyumlu bir değişim değildir.Değiştirme, sistem değişiklikleri gerektirmeden doğrudan yapılır..

S5: B100 sonek neyi gösterir ve frenli bir versiyon mevcut mu?

FANUC'un servo motor parça numarası yapısında,B100Standart düz asayı, frensiz yapılandırmayı αiA 1000 atım kodlayıcısı ile tanımlar.yerçekimi yüklü mekanizmalar A06B-0232-B400, aynı motor gövdesine 24V DC güç kapalı elektromanyetik fren ekler.
