Fanuc AC Servo Motor A06B-0235-B101

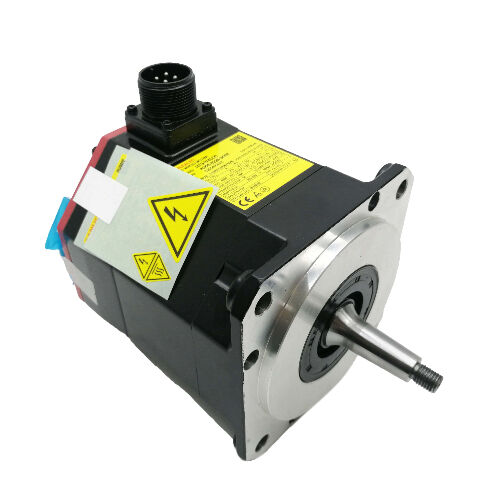

FANUC A06B-0235-B101 AC Servo Motor — AiS8/4000 Düz Şaftlı CNC Sürücü Motoru
Performans Odaklı Tasarım
FANUC A06B-0235-B101 sürtünme veya mekanik kilitleme yoluyla tork iletiminin gerçekleştiği CNC besleme eksenleri için güvenilir performans sunar, bu da güç kesildiğinde tutma frenlerine olan ihtiyacı ortadan kaldırır. FANUC i1000 darbe kodlayıcılı bu düz pürüzsüz şaft (SLK) konfigürasyonu, endüstriyel uygulamalarda hassas konum geri bildirimi sağlar.
- 2,5 kW nominal çıkış 8 Nm durma torku ile
- 4.000 RPM maksimum hız yüksek performanslı uygulamalar için
- 3 fazlı 184V, 267Hz motor voltajı spesifikasyonu
- IP65 koruma sınıfı soğutucuya dayanıklı çalışma için
- i1000 artımlı enkoder devir başına 1.000 darbe ile
Kamerası olmayan düz şaft (SLK), sürtünme kelepçesinin birincil bağlantı yöntemi olduğu kaplin kurulumunu basitleştirir, kam hizalama sorunlarını ortadan kaldırır ve gerilim yoğunlaşma noktalarını azaltır.
Teknik Özellikler
| Parametre |
Değer |
| Parça Numarası |
A06B-0235-B101 |
| Seri |
A06B-0235 |
| Model |
AiS 8/4000 |
| Nominal Çıkış |
2,5 kW |
| Durma Torku |
8 Nm |
| Maksimum Hız |
4.000 RPM |
| Motor Voltajı |
184V, 3 fazlı / 267Hz |
| Amplifikatör Girişi |
200-240V AC, 50/60Hz |
| Şaft Tipi |
Düz, pürüzsüz (kam yuvası yok) — SLK |
| Enkoder |
i1000 artımlı darbe kodlayıcı |
| Elektromanyetik Fren |
Dahil Değil |
| Koruma Sınıfı |
IP65 |
| İzolasyon Sınıfı |
F |
| Onarım Uygunluğu |
Evet |
SLK Şaft Konfigürasyonu Faydaları
SLK tanımı, radyal kelepçeleme kuvvetine dayanan tahrikli kaplinler için optimize edilmiş, kam yuvası kesikleri olmayan pürüzsüz silindirik bir çıkış şaftını belirtir. Bu konfigürasyon, sıfır boşluklu kelepçeli göbekler, büzülme diskli kaplinler ve benzeri sürtünme kilitleme tasarımlarıyla ideal şekilde çalışır. Kam yuvalarının olmaması, şaft yüzeyindeki gerilim yükselticilerini ortadan kaldırarak yüksek döngülü çift yönlü tork uygulamaları için gelişmiş dayanıklılık sağlar.
Konfigürasyon Notu: B101 (pürüzsüz şaft), B201 (kamlı düz şaft) ve B001 (konik şaft) aynı AiS8/4000 motor çekirdek özelliklerini paylaşır. Seçim, makinenizin kaplin tasarım gereksinimlerine bağlıdır.
i1000 Enkoder Sistemi Uyumluluğu
i1000 artımlı darbe kodlayıcı devir başına 1.000 darbe sunar ve daha önceki FANUC servo kontrol nesilleri için standart geri bildirim çözünürlüğünü temsil eder. Bu enkoder, doğru şekilde yapılandırıldığında mevcut FANUC αi serisi amplifikatörler ve CNC sistemleriyle etkili bir şekilde iletişim kurar.
Kurulum Notu: Kurulumdan önce i1000 enkoder uyumluluğu için amplifikatör yapılandırmasını doğrulayın. Enkoder tipi ve amplifikatör ayarları arasındaki parametre uyumsuzlukları, donanım arızalarına benzeyen eksen alarmlarına neden olabilir.
Uygulama Özellikleri
A06B-0235-B101, bu uygulamalardaki CNC takım tezgahları için ideal bir besleme ekseni motoru olarak hizmet eder:
- Sürtünme tipi kelepçeli veya büzülme diskli kaplinler (pürüzsüz şaft konfigürasyonu)
- Güç kesildiğinde tutma freni gerektirmeyen uygulamalar
- i1000 enkoder uyumluluğu için yapılandırılmış makine kontrol sistemleri
- Yerçekimi kaynaklı konum tutma ihtiyacı olmayan yatay veya karşı ağırlıklı eksen yükleri
Bu motor, dikey işleme merkezlerindeki X ve Y ekseni kurulumları, daha küçük makinelerdeki döner tabla sürücüleri ve ön-αiA enkoder nesli mimarilerine sahip CNC tornalardaki besleme ekseni sürücüleri için uygundur.
Sıkça Sorulan Sorular
S1: A06B-0235-B101 ile B201 veya B001 arasındaki fark nedir?
Her üç varyant da aynı elektrik performansına (2,5 kW, 8 Nm, 4000 RPM) sahip AiS8/4000 motorlardır. Farklılık şaft geometrisindedir: B101 pürüzsüz düz bir şafta sahiptir, B201 kamlı düz bir şaft içerir ve B001 konik bir şaft kullanır. Makinenizin özel kaplin tasarım gereksinimlerine göre seçim yapın.
S2: i1000 enkoder mevcut FANUC αi amplifikatörlerle çalışır mı?
Evet — FANUC αi amplifikatörler, amplifikatör parametreleri doğru şekilde yapılandırıldığında i1000 enkoder tiplerini destekler. Farklı enkoder tiplerine sahip motorları değiştirmek, başlatma sırasında eksen alarmlarını önlemek için amplifikatör parametrelerinin güncellenmesini gerektirir.
S3: Neden biri kamlı şaft yerine pürüzsüz şaftı (SLK) seçer?
Pürüzsüz şaftlar, şaftı çevresel olarak kavrayan sıfır boşluklu kelepçeli tarzı kaplinlerle performansı optimize eder. Bu konfigürasyon, kam hizalama gereksinimlerini ortadan kaldırarak kurulumu basitleştirir ve kam yuvası yuvalarındaki gerilim yoğunlaşma noktalarını kaldırır. Orijinal makine kaplinleri pürüzsüz şaft çalışması için tasarlandığında SLK varyantlarını kullanın.
S4: Bu motor arızalanırsa onarım için uygun mudur?
Evet — A06B-0235-B101 onarım için uygundur. Yaygın servis prosedürleri arasında rulman değişimi, enkoder değişimi ve sargı testi yer alır. Onarım, ciddi fiziksel hasar veya sargı yanması hariç çoğu arıza modu için genellikle tam değiştirmeye göre daha uygun maliyetli alternatifler sunar.
S5: Bu motor için hangi αi servo amplifikatör modülü gereklidir?
AiS8/4000 motor, 200-240V AC giriş üzerinde çalışan motorun 11A durma akımı için derecelendirilmiş bir FANUC αi SVM ile eşleşir. Belirli SVM modelleri, tek eksenli veya çok eksenli modül gereksinimlerine ve toplam sürücü sistemi yapılandırmasına bağlıdır. Motor değiştirmeden önce mevcut amplifikatör akım derecelerini ve motor parametre ayarlarını doğrulayın.
FANUC A06B-0235-B101, bir OEM yedek servo motoru olarak hizmet eder. Kurulumdan önce makine belgelerinize göre şaft tipini, enkoder uyumluluğunu ve amplifikatör parametre ayarlarını doğrulayın.
